Что такое абсолютная шероховатость

Шероховатость стенок трубопровода: типы и влияние

Твердые стенки, ограничивающие поток жидкости, всегда в той или иной степени обладают известной шероховатостью. Шероховатость стенок характеризуется величиной и формой различных, порой самых незначительных по размерам, выступов и неровностей, имеющихся на стенках, и зависит от материала стенок и их обработки.

Шероховатость — это совокупность неровностей поверхности с относительно малыми шагами на базовой длине. Измеряется в микрометрах (мкм).

Содержание статьи

Обычно с течением времени шероховатость изменяется от появления ржавчины, коррозии, отложения осадков и т.д.

Абсолютная шероховатость

В качестве основной характеристики шероховатости служит так называемая абсолютная шероховатость – κ, представляющая собой среднюю величину указанных выступов и неровностей, измеренную в линейных единицах.

Некоторые значения шероховатости стенок трубопровода приведены в таблице ниже

Чистые цельнотянутые из латуни, меди и свинца

Новые цельнотянутые стальные

Стальные с незначительной коррозией

В случае когда величина выступов шероховатости стенки трубы меньше, чем толщина вязкого (ламинарного) подслоя неровности стенки полностью погружены в этот слой.

При этом турбулентная часть потока не будет входить в непосредственное соприкосновение со стенками и движение жидкости, а следовательно, и потери энергии не будут зависеть от шероховатости стенок, а будут зависеть только от свойств самой жидкости.

Если величина выступов такова, что они превышают толщину вязкого подслоя, то неровности стенок будут выступать в турбулентную область, увеличивая беспорядочность движения и существенным образом влиять на величину потерь энергии.

В этом случае каждый отдельный выступ можно сравнить с плохо обтекаемой поверхностью, находящейся в окружающем её потоке жидкости и являющейся источников образования вихрей.

В соответствии с написанным выше поверхности условно разделяют на гидравлически гладкие (первый случай) и шероховатые (второй вариант).

На самом деле, толщина вязкого подслоя непостоянна и уменьшается с увеличением числа Рейнольдса. У гидравлически гладких стенок с возрастанием числа Рейнольдса тоже начинает проявляться шероховатость, так как вязкий подслой становиться тоньше и выступы шероховатости, которые первоначально полностью располагались в этом слое, начинают выходить из него, выступая в турбулентную зону.

Следовательно, одна и та же стенка в зависимости от величины числа Рейнольдса может вести себя по разному:
в одном случае – как гладкая
в другом – как шероховатая.

Поэтому абсолютная шероховатость стенок трубопровода не может полностью характеризовать влияние стенок на движение жидкости. Естественно, что стенки с одной и той же абсолютной шероховатостью в потоках небольших поперечных размеров должны будут вносить большие возмущения в поток жидкости и оказывать большее сопротивление движению, чем в потоках большого сечения.

Относительная шероховатость и относительная гладкость.

Для характеристики влияния шероховатости на величину гидравлических сопротивлений, а так же исходя из условий соблюдения подобия, в гидравлике вводится понятие относительная шероховатость – ε.

Под термином относительная шероховатость понимают безразмерное отношение абсолютной шероховатости к некоторому линейному размеру, характеризующему сечение потока(например, к радиусу трубы r, к глубине жидкости в открытом потоке h и т.п.).

В некоторых случаях вводят понятие относительной гладкости ε / как величины обратной относительной шероховатости

В действительно, как показали исследования, на величину гидравлических сопротивлений влияет не только абсолютное значение шероховатости (высота выступов), но также в значительной степени их форма и густота. Учесть влияние этих факторов непосредственными измерениями шероховатости практически невозможно.

Видео о шероховатости

В настоящее время для того, чтобы охарактеризовать шероховатость стенки трубы при гидравлических расчетах обычно пользуются понятием – эквивалентной шероховатости. Этот эквивалент представляет собой такую величину выступов однородной абсолютной шероховатости, которая дает при подсчетах одинаковую с действительной шероховатостью величину потерь напора.

Источник

Абсолютная и относительная шероховатость

На потери напора по длине при турбулентном режиме может оказывать влияние шероховатость стенок. Под шероховатостью будем понимать присутствие у любой поверхности неровностей (выступы и впадины). При заводском изготовлении труб шероховатость их внутренних стенок носит нерегулярный характер, как по высоте, так и по расположению, и поэтому одним параметром охарактеризована быть не может. Несмотря на это, в технических расчетах выбирают единственный параметр, а именно среднюю высоту выступов шероховатости; ее обозначают k (или Δ).

Абсолютной шероховатостью k называют среднюю высоту выступов шероховатости.

Опыты показали, что при одной и той же величине абсолютной шероховатости влияние ее на величину гидравлического сопротивления различно в зависимости от диаметра трубы. Поэтому вводится величина относительной шероховатости .

Относительной шероховатостью называется отношение абсолютной шероховатости к диаметру трубы, т.е. .

Закономерности изменения коэффициента

Дата добавления: 2015-04-18 ; просмотров: 545 ; Нарушение авторских прав

Источник

Что такое относительная и абсолютная шероховатость?

Содержание:

Относительная шероховатость важна, поскольку такая же абсолютная шероховатость более заметно влияет на тонкие трубы, чем на большие.

Очевидно, что шероховатость труб взаимодействует с трением, которое, в свою очередь, снижает скорость, с которой жидкость движется внутри них. В очень длинных трубах жидкость может даже перестать двигаться.

Поэтому очень важно оценить трение при анализе потока, поскольку для поддержания движения необходимо прикладывать давление с помощью насосов. Компенсация потерь требует увеличения мощности насосов, что сказывается на расходах.

Другими источниками потери давления являются вязкость жидкости, диаметр трубы, ее длина, возможные сужения и наличие клапанов, кранов и колен.

Происхождение шероховатости

Внутренняя часть трубы никогда не бывает полностью гладкой и гладкой на микроскопическом уровне. Стены имеют неровности поверхности, которые сильно зависят от материала, из которого они сделаны.

Кроме того, после эксплуатации шероховатость увеличивается из-за накипи и коррозии, вызванной химическими реакциями между материалом трубы и жидкостью. Это увеличение может составлять от 5 до 10 раз больше заводской шероховатости.

Для коммерческих труб значение шероховатости указывается в метрах или футах, хотя, очевидно, они будут действительны для новых и чистых труб, потому что со временем шероховатость изменит свое заводское значение.

Значения шероховатости для некоторых коммерческих материалов

Ниже приведены общепринятые значения абсолютной шероховатости промышленных труб:

— Пластик и стекло: 0,0 м (0,0 фута).

Относительную шероховатость можно оценить, зная диаметр трубы, изготовленной из рассматриваемого материала. Если обозначить абсолютную шероховатость как а также а диаметр как D, относительная шероховатость выражается как:

В приведенном выше уравнении используется цилиндрическая труба, но в противном случае величина, называемая гидравлический радиус, в котором диаметр заменен на четырехкратное значение.

Определение абсолютной шероховатости

Для определения шероховатости труб были предложены различные эмпирические модели, учитывающие геометрические факторы, такие как форма неровностей в стенах и их распределение.

Примерно в 1933 году немецкий инженер Й. Никурадсе, ученик Людвига Прандтля, покрыл трубы песчинками разного размера, известные диаметры которых и являются абсолютной шероховатостью. а также. Никурадзе работал с трубками, для которых значения e / D варьировались от 0,000985 до 0,0333,

В этих хорошо контролируемых экспериментах шероховатости были распределены равномерно, что на практике не происходит. Однако эти значения а также они по-прежнему являются хорошим приближением для оценки влияния шероховатости на потери на трение.

Шероховатость, указанная производителем трубы, фактически эквивалентна шероховатости, созданной искусственно, как это сделали Никурадсе и другие экспериментаторы. По этой причине его иногда называют эквивалентный песок (эквивалент песка).

Ламинарный поток и турбулентный поток

В ламинарном потоке, при котором жидкость движется упорядоченно слоями, неровности на поверхности трубы имеют меньший вес и поэтому обычно не принимаются во внимание. В этом случае именно вязкость жидкости создает напряжения сдвига между слоями, вызывая потери энергии.

Примерами ламинарного потока являются струя воды, выходящая из крана с низкой скоростью, дым, начинающий хлынуть из зажженной ароматической палочки, или начало струи чернил, впрыскиваемой в струю воды, как определено Осборном Рейнольдсом. в 1883 г.

Вместо этого турбулентный поток менее упорядочен и более хаотичен. Это поток, в котором движение нерегулярно и не очень предсказуемо. Примером может служить дым от ароматической палочки, когда он перестает плавно двигаться и начинает образовывать серию нерегулярных струй, называемых турбулентностью.

Безразмерный числовой параметр, называемый числом Рейнольдса N_р указывает, есть ли у жидкости тот или иной режим, по следующим критериям:

Без_р 4000 поток турбулентный. Для промежуточных значений режим считается переходным, а движение неустойчивым.

Коэффициент трения

Этот коэффициент позволяет найти потерю энергии из-за трения и зависит только от числа Рейнольдса для ламинарного потока, но в турбулентном потоке присутствует относительная шероховатость.

Вот почему были созданы такие кривые, как диаграмма Муди, которые позволяют легко найти значение коэффициента трения для данного числа Рейнольдса и относительной шероховатости. Опытным путем были получены уравнения, которые действительно имеют F явно, что довольно близко к уравнению Колебрука.

Старение труб

Существует эмпирическая формула для оценки увеличения абсолютной шероховатости в результате использования, зная значение заводской абсолютной шероховатости. а также_или:

Первоначально вычитается для чугунных труб, но хорошо работает с другими типами труб из металла без покрытия. В них pH жидкости важен с точки зрения ее долговечности, поскольку щелочные воды значительно уменьшают поток.

С другой стороны, трубы с покрытием или пластик, цемент и гладкий бетон не испытывают заметного увеличения шероховатости со временем.

Ссылки

Омепразол: что это такое, показания и побочные эффекты

Источник

Шероховатость полиэтиленовых труб. Расчет гидравлических потерь давления в трубопроводе из пластмасс

10.1. Абсолютная и относительная шероховатость

На потери напора по длине при турбулентном режиме может оказывать влияние шероховатость стенок. Под шероховатостью будем понимать присутствие у любой поверхности неровностей (выступы и впадины). При заводском изготовлении труб шероховатость их внутренних стенок носит нерегулярный характер, как по высоте, так и по расположению, и поэтому одним параметром охарактеризована быть не может. Несмотря на это, в технических расчетах выбирают единственный параметр, а именно среднюю высоту выступов шероховатости; ее обозначают k

Абсолютной шероховатостью
kназывают среднюю высоту выступов шероховатости.
Опыты показали, что при одной и той же величине абсолютной шероховатости влияние ее на величину гидравлического сопротивления различно в зависимости от диаметра трубы. Поэтому вводится величина относительной шероховатости

.

Относительной шероховатостью называется отношение абсолютной шероховатости к диаметру трубы, т.е.

.

Происхождение шероховатости

Внутренняя часть трубы никогда не бывает полностью гладкой и гладкой на микроскопическом уровне. Стены имеют неровности поверхности, которые сильно зависят от материала, из которого они сделаны.

Кроме того, после эксплуатации шероховатость увеличивается из-за накипи и коррозии, вызванной химическими реакциями между материалом трубы и жидкостью. Это увеличение может составлять от 5 до 10 раз больше заводской шероховатости.

Для коммерческих труб значение шероховатости указывается в метрах или футах, хотя, очевидно, они будут действительны для новых и чистых труб, потому что со временем шероховатость изменит свое заводское значение.

10.2. Закономерности изменения коэффициента гидравлического трения

Потери напора по длине трубопровода обычно находят по формуле (9.14). При этом основной задачей является определение коэффициента

. В общем случае коэффициент гидравлического трения может зависеть от двух безразмерных параметров – числа

.

На рис. 10.1 представлен экспериментальный график зависимости коэффициента

от числа Рейнольдса, на нем изменение коэффициента

представлено рядом кривых, каждая из которых соответствует определённой относительной шероховатости, т.е. отношениюk/d

На графике можно выделить три области: I — область гидравлически гладких труб, соответствующую сравнительно малым числам Рейнольдса, II — область доквадратичного сопротивления, III — область квадратичного сопротивления. В области гидравлически гладких труб коэффициент

зависит от числа Рейнольдса, в доквадратичной области коэффициент

зависит от числаRe

и от относительной шероховатости, а в области квадратичного сопротивления – только от относительной шероховатости.

Рис. 10.1. График Мурина – Шевелёва

Значения шероховатости для некоторых коммерческих материалов

Ниже приведены общепринятые значения абсолютной шероховатости промышленных труб:

— Пластик и стекло: 0,0 м (0,0 фута).

Относительную шероховатость можно оценить, зная диаметр трубы, изготовленной из рассматриваемого материала. Если обозначить абсолютную шероховатость как а также а диаметр как D, относительная шероховатость выражается как:

В приведенном выше уравнении используется цилиндрическая труба, но в противном случае величина, называемая гидравлический радиус, в котором диаметр заменен на четырехкратное значение.

Ссылки

Олигодендроциты: характеристики, виды и функции

25 незабываемых фраз драматурга Хасинто Бенавенте

Как найти шероховатость труб

В этой статье мы решим задачку на потерю напора в трубопроводе. Данная статья поможет вам понять, как идет сопротивление движению потока. На реальных цифрах, опишу алгоритм как это делать. Используем основные формулы.

Разберем простой пример с трубой, как видно на изображении в начале трубы насос потом идет манометр, который позволяет измерить давление жидкости в начале трубы. Через определенную длину установлен второй манометр, который позволяет измерить давление в конце трубы. Ну и в самом конце стоит кран. Эта схема достаточно проста, и я попытаюсь привести примеры. И так начнем.

Вообще существует не один способ как узнать потерю напора: Способ, когда известно давление вначале и в конце трубы, можно вычислить потерю напора по формуле: М1-М2=Давление

, то есть эта разница между двумя манометрами. Допустим у нас получилось, грубо говоря 0,1 МПа, что составляет одну атмосферу. Это значит у нас потеря напора по длине составляет 0,1 МПа. Обратите внимание, мы можем указывать потерю напора по двум величинам, это по гидростатическому давлению, что составляет 0,1 МПа и по высоте напора водного столба в метрах, что составляет 10 метров. Как я не однократно говорил каждые 10 метров это одна атмосфера давления.

Существует ряд методов, как рассчитать потерю напора не имея манометров на трубах. Ученые исследователи приготовили для нашего пользования замечательные формулы и цифры, которые нам пригодятся.

Существует хорошая формула которая позволяет вычислить потерю напора по длине трубопровода.

А теперь поговорим о коэффициенте гидравлического трения.

Формулы нахождения этого коэффициента зависит от числа Рейнольдса и эквивалента шероховатости труб.

Напомню эту формулу (она применима только к круглым трубам):

Далее находим формулу для нахождения коэффициента гидравлического трения по таблице:

— Эквивалент шероховатости труб. Эта величина в таблицах указывается в милиметрах, но вы когда будете вставлять в формулу обязательно переводите в метры. Вообще не забывайте соблюдать пропорциональность единиц измерения и не смешивайте в формулах разных типа [мм] с [м].

d-внутренний диаметр трубы, то есть диаметр потока жидкости.

Также хочу подметить, что подобные величины по шероховатости бывают абсолютными и относительными или даже есть относительные коэффициенты. Поэтому когда если будете искать таблицы с величинами, то величина эта должа называться «эквивалентом шероховатости труб» и не как иначе, а то результат будет ошибочный. Эквивалент означает — средняя высота шероховатости.

В некоторых ячейках таблицы указаны две формулы, вы можете считать на любой выбранной, они почти дают одинаковый результат.

Таблица: (Эквивалент шероховатости)

Таблица: (Кинематическая вязкость воды

А теперь давайте решим задачу:

Найти потерю напора по длине при движении воды по чугунной новой трубе D=500мм при расходе Q=2 м 3 /с, длина трубы L=900м, температура t=16°С.

Старение труб

Существует эмпирическая формула для оценки увеличения абсолютной шероховатости в результате использования, зная значение заводской абсолютной шероховатости. а такжеили:

куда а также это грубость после т прошедших лет, а α — коэффициент с единицей измерения м / год, дюйм / год или фут / год, называемый скорость ежегодного увеличения шероховатости.

Первоначально вычитается для чугунных труб, но хорошо работает с другими типами труб из металла без покрытия. В них pH жидкости важен с точки зрения ее долговечности, поскольку щелочные воды значительно уменьшают поток.

С другой стороны, трубы с покрытием или пластик, цемент и гладкий бетон не испытывают заметного увеличения шероховатости со временем.

Ламинарный поток и турбулентный поток

Шероховатость трубы — очень важный фактор, который следует учитывать в зависимости от режима движения жидкости. Жидкости, для которых важна вязкость, могут двигаться в ламинарном режиме или в турбулентном режиме.

В ламинарном потоке, при котором жидкость движется упорядоченно слоями, неровности на поверхности трубы имеют меньший вес и поэтому обычно не принимаются во внимание. В этом случае именно вязкость жидкости создает напряжения сдвига между слоями, вызывая потери энергии.

Примерами ламинарного потока являются струя воды, выходящая из крана с низкой скоростью, дым, начинающий хлынуть из зажженной ароматической палочки, или начало струи чернил, впрыскиваемой в струю воды, как определено Осборном Рейнольдсом. в 1883 г.

Вместо этого турбулентный поток менее упорядочен и более хаотичен. Это поток, в котором движение нерегулярно и не очень предсказуемо. Примером может служить дым от ароматической палочки, когда он перестает плавно двигаться и начинает образовывать серию нерегулярных струй, называемых турбулентностью.

Безразмерный числовой параметр, называемый числом Рейнольдса Nр указывает, есть ли у жидкости тот или иной режим, по следующим критериям:

Безр 4000 поток турбулентный. Для промежуточных значений режим считается переходным, а движение неустойчивым.

Материал

В наибольшей степени свойства любого предмета определяются тем, из чего он сделан. Полиэтиленовые трубы не исключение.

Полиэтиленовые трубы не боятся ни света, ни непогоды

А сделаны они из материала, который является самым распространенным из существующих пластиков.

Его физические свойства таковы:

Насколько было бы чище вокруг, если бы весь полиэтилен разлагался за год…

ЧИТАТЬ ТАКЖЕ: Можно ли полипропиленовые трубы прятать в стену – вопросы мастеру, Портал о трубах

Полиэтилену это не грозит

Кроме того, на время зимнего отсутствия воду из труб желательно сбросить еще по одной причине: трубам лед не страшен, а вот смесители он порвет.

Источник

Гидравлически гладкие и шероховатые трубы

Состояние стенок трубы в значитель­ной мере влияет на поведение жидкости в турбу­лентном потоке. Так при ламинарном движении жидкость движется медленно и плавно, спокойно обтекая на своём пути незначительные препятст­вия. Возникающие при этом местные сопротивления настолько ничтожны, что их величи­ной можно пренебречь. В турбулентном же потоке такие малые препятствия служат ис­точником вихревого движения жидкости, что приводит к возрастанию этих малых мест­ных гидравлических сопротивлений, которыми мы в ламинарном потоке пренебрегли. Та­кими малыми препятствиями на стенке трубы являются её неровности. Абсолютная вели­чина таких неровностей зависит от качества обработки трубы. В гидравлике эти неровно­сти стенок трубы называются выступами шероховатости.

Шероховатость характеризуется величиной и формой различных выступов и неровностей, имеющихся на стенках трубы (рис. 5.6).

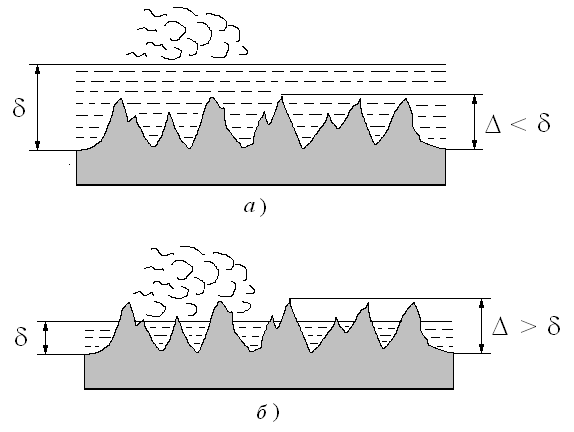

Рис. 5.6. К понятию абсолютной шероховатости, гидравлически гладких и шероховатых труб

В зависимости от того, как относятся размеры выступов шерохо­ватости и толщина ламинарной пленки, все трубы могут быть при тур­булентном режиме движения подразделены на три вида.

Толщина ламинарной пленки определяется по формуле

. (5.7)

Итак, различают стенки гидравлически гладкие и шероховатые трубы. Такое разделение является условным, поскольку, как следует из формулы (5.7), толщина ламинарной пленки обратно про­порциональна числу Рейнольдса (или средней скорости). Таким обра­зом, при движении вдоль одной и той же поверхности с неизменной вы­сотой выступа шероховатости в зависимости от средней скорости (чис­ла Рейнольдса) толщина ламинарной пленки может изменяться. При увеличении числа Рейнольдса толщина ламинарной пленки dуменьша­ется и стенка, бывшая гидравлически гладкой, может стать шерохова­той, так как высота выступов шероховатости окажется больше толщи­ны ламинарной пленки и шероховатость станет влиять на характер движения и, следовательно, на потери напора.

Таким образом, зная высоту выступа шероховатости и определив толщину ламинарной пленки, можно опреде­лить гидравлически гладкой или гидравлически шероховатой будет стенка, ограничивающая поток в трубе.

Источник
