Что следует учитывать при выборе тепловых пожарных извещателей
Тепловые пожарные извещатели: выбор типов и классов
В тепловых пожарных извещателях используются тепловые сенсоры, построенные на широко известных физических законах и закономерностях, таких как изменение линейных размеров от температуры, закон Кюри для ферромагнетиков, температурные зависимости фазовых состояний некоторых материалов, температурные зависимости полупроводников и т.д. Выбор типа сенсора для пожарного из вещателя определяется в первую очередь статической температурой изменения состояния (пороговой температурой срабатывания) и инерционностью этого элемента. Именно эти параметры теплового пожарного извещателя ГОСТ 26342-84* 1 определял как параметры назначения Запаздывание теплового сенсора максимального теплового извещателя, находящегося в воздушном потоке, и требования по более раннему выявлению пожара привели к созданию дифференциальных извещателей, а затем и максимально-дифференциальных извещателей.
Эволюция
Такие извещатели не имели встроенного индикатора пожарной тревоги, не было и никакой индикации дежурного режима работы. Согласно действующей классификации выделяют несколько типов тепловых пожарных извещателей данной группы:
Революция

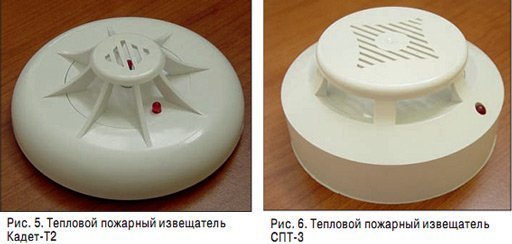

Съемные ИПТТ мало чем отличаются по конструкции от дымовых пожарных извещателей соответствующих производителей. Нет никаких различий ни в схемах подключения, ни в электрических режимах эксплуатации. Что, в свою очередь, позволяет без существенных затрат произвести замену дымовых пожарных извещателей на тепловые и наоборот.
Для максимальных и максимально-дифференциальных извещателей ГОСТ Р 53325 предусматривает 10 температурных классов. Температура срабатывания этих ИПТТ должна быть указана в технической документации производителя на ИПТТ конкретного типа и находиться в пределах, определяемых их классом. Это означает, что возможно производство извещателей либо с фиксированной температурой срабатывания, либо с температурой срабатывания, находящейся в определенном диапазоне значений. Главное, чтобы этот диапазон значений находился между минимальной и максимальной температурами срабатывания для выбранного класса. Каждому классу соответствует определенное буквенно-цифровое обозначение, которое должно маркироваться на каждом изделии.
Неочевидный выбор
«13.1.6 При выборе тепловых пожарных извещателей следует учитывать, что температура срабатывания максимальных и максимально-дифференциальных извещателей должна быть не менее чем на 20 °С выше максимально допустимой температуры воздуха в помещении».
А собрано было это требование из строительных норм и правил прошлого века, когда о том, что ИПТТ должны соответствовать температурным классам, никто и предположить не мог Так, в СНиП 2.04.09 5 имелся п. 4.1 3, который и скопировали в СП 5.1 31 30.
«4.13. Температура срабатывания максимальных и максимально дифференциальных извещателей должна быть не менее чем на 20 °С выше максимальной допустимой температуры в помещении».
Возможно, что это требование было существенным во времена, когда действовал ГОСТ 26342 и пороги срабатывания тепловых извещателей выбирались из ряда 50, 60, 70, 80, 90, 100, 1 20, 140, 1 60, 180, 200, 250 «С. Но для всех сертифицированных по ГОСТ Р 53325 тепловых пожарных извещателей требование п. 13.1.6 СП 5.13130 выполняется автоматически, так как минимальная температура срабатывания любого ИПТТ превышает 54 °С.
Таким образом, выполнение требования п. 13.1.6 СП 5.1 31 30 для любого современного теплового пожарного извещателя, имеющего сертификат соответствия, подтверждается простым вычислением:
54-28 = 26°С и 26 °C > 20°С.
Не надо быть специалистом-теплотехником, чтобы понять: если в помещении на уровне 1,5 м от пола температура 28 °С, то под перекрытием температура будет значительно выше, но насколько? Ответ на этот вопрос может быть дан только специалистом после изучения и обследования помещения. Например, в американском стандарте NFPA 72′ рассматриваются случаи, когда температура под перекрытием достигает значения 50 °С в результате нагревания воздуха солнечными лучами Проникают лучи через крышу помещения, которая выполнена из прозрачных материалов. В то же время на уровне пола и на высоте 1,5 м от пола она имеет значение только 20 °С. Такое явление часто наблюдается в крупных торговых центрах, когда система приточно-вытяжной вентиляции располагается на среднем уровне по высоте помещения, а солнечные лучи обеспечивают нагрев воздуха в верхней части помещения за счет парникового эффекта.
Величины температур: что важно
Разберемся теперь с понятием «максимальная нормальная температура среды». В ГОСТ Р 53325 имеется такое определение:
«3.36. Максимальная нормальная температура: температура на 4 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».
Других пояснений просто не имеется.
В EN 54-5 8 аналогичному параметру имеется более подробное объяснение:
И далее следует примечание, полностью соответствующее вышеприведенному определению по ГОСТ Р 53325.
Подобные расхождения наблюдаются и в определениях условно нормальной температуры среды и нормальной температуры применения Так, в ГОСТ Р 53325 читаем:
«3.58. Условно нормальная температура: температура на 29 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».
А в EN 54-5 имеем иную трактовку:
В примечании, следующем за этим определением, говорится, что эта температура будет на 29 °С ниже минимальной статической температуры срабатывания в соответствии с классом, обозначенным на извещателе.
Получается так, что проектировщик системы пожарной сигнализации, выбирая тепловые максимальные извещатели должен знать величины условно нормальной и максимальной нормальной температур среды (в местах установки извещателей), а не просто максимально допустимой температуры воздуха в помещении, измеряемой на высоте 1,5 м от пола.
Обнаружение возгорания на ранней стадии
Класс пожарного теплового извещателя при проектировании выбирается так, чтобы минимальная температура срабатывания была на 5-30 °С выше максимальной нормальной температуры среды Чем значительнее эта разница, тем меньше будет вероятность ложных срабатываний. Но, с другой стороны, каждый опытный ГИП (главный инженер проекта) знает, что с увеличением этой разницы снижается вероятность обнаружения возгорания на самых ранних стадиях.
Ускорить процесс обнаружения возгорания на самых ранних стадиях может применение максимально-дифференциальных извещателей Эти извещатели устроены так, что при быстром повышении температуры температура срабатывания извещателя понижается. Маркируются такие извещатели дополнительным индексом R, который добавляется к маркировке температурного класса.
Максимально-дифференциальные тепловые пожарные извещатели специально разрабатываются для того, чтобы они имели свойства срабатывания с упреждением благодаря применению специальных схем и элементов соответствующей температурной зависимости. Зависимость температуры срабатывания максимально-дифференциальных тепловых извещателей класса A2R от скорости роста температуры приведены на рис. 7.
Из представленного графика зависимостей видно, что при скоростях повышения температуры выше 10 °С/мин и при начальной температуре 5 °С максимально-дифференциальные извещатели могут срабатывать уже при температуре 25 °С и выше.
А в европейском стандарте EN 54-5 имеется указание, что извещатели с индексом R особенно подходят для использования в неотапливаемых помещениях, где температура окружающей среды (напоминаю: в месте расположения извещателей) может широко меняться, но высокие скорости повышения температуры не поддерживаются на протяжении длительных промежутков времени.
Примером эффективного применения максимально-дифференциальных извещателей могут служить обстоятельства, когда в естественных условиях быстрого повышения температуры в помещении не наблюдается, а использование обычного максимального теплового извещателя самого распространенного класса А2 приводит к ложным срабатываниям; с другой стороны, применение максимальных извещателей классов A3 или В существенно снижает вероятность обнаружения возгорания на ранней стадии В этом случае целесообразно использовать максимально-дифференциальные извещатели класса BR.
Чисто дифференциальные тепловые извещатели не имеют права на существование потому, что они не позволяют выявить пожары, которые развиваются очень медленно. Пожалуй, вообще невозможно найти такой объект, который требует для защиты только дифференциальные тепловые извещатели. Вероятность постепенного развития пожара на большинстве объектов очень высока, а это требует использования максимально-дифференциальных тепловых пожарных извещателей.
Помещения с повышенной температурой
А какими извещателями защищать помещения, «если в зоне контроля в случае возникновения пожара на его начальной стадии предполагается тепловыделение и применение извещателей других типов невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара»? Например, в котельных, на кухнях заведений общественного питания, в чердачных помещениях с металлическим покрытием и других использование дымовых пожарных извещателей практически невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара. Да и обычные тепловые извещатели нельзя применять из-за реально возможных больших скоростей повышения температуры на таких объектах.
Европейский стандарт EN 54-5 предусматривает применение на таких объектах тепловых пожарных извещателей разных температурных классов с дополнительным индексом S. В примечании 1 к п. 4.2 указанного документа говорится:
«Извещатели с индексом S не срабатывают ниже минимальной статической температуры срабатывания, указанной в классификации, даже при высокой скорости роста температуры воздуха».
Стандарт предусматривает для таких извещателей дополнительные испытания. Во время испытаний образец извещателя должен быть стабилизирован при температуре, указанной в таблице в соответствии с классом. После стабилизации образец должен быть перемещен за время, не превышающее 10 с, в поток воздуха со скоростью 0,8 м/с (массовый эквивалент при 25 °С) и с температурой, указанной в таблице. Образец должен быть в потоке воздуха не менее 10 мин, при этом регистрируют любое срабатывание образца за это время или в течение перемещения. Извещатель не должен срабатывать.
Проблема гармонизации стандартов
Так как извещатели с индексом S являются прямым антиподом максимально-дифференциальных извещателей, то можно было бы по аналогии назвать их максимально-интегральными тепловыми извещателями При анализе данных, приведенных в таблице, видно, что такие ИПТТ не срабатывают при резком температурном перепаде в 45 °С, когда абсолютное значение воздействующей температуры всего на 4 °С меньше минимальной температуры срабатывания ИПТТ конкретного класса.
Но ГОСТ Р 53325 извещателей таких классов не предусматривает, а поэтому никто в России их не производит. Но разве это означает, что в России нет объектов, которые надо было бы защищать тепловыми извещателями с дополнительным индексом S?
Правильнее было бы внести предложение по корректировке государственного стандарта исключить чисто дифференциальные ИПТТ, как изделия повышенной пожарной опасности, и ввести в стандарт максимально-интегральные ИПТТ (с дополнительным индексом S). Тем самым еще больше гармонизируя российский и европейский стандарты. Ведь негоже не замечать существующую проблему, как тот страус, который зарывает голову в песок при назревающей опасности.
Системы Безопасности
Блог Эдуарда Валитова
Сегодня-это завтра о котром мы позаботились вчера
Извещатель пожарный тепловой, виды и исполнения
Здравствуйте, дорогие читатели.
В этой статье мы с вами рассмотрим
извещатель пожарный тепловой –из чего состоит этот прибор,
где применяется, как он обнаруживает возгорание,
велика ли его скорость срабатывания, каким бывает этот детектор.
Разберем некоторые тонкости выбора и монтажа теплового датчика.
Извещатель пожарный тепловой
Из названия сразу понятно, что такой извещатель реагирует на повышение температуры.
Как только начался пожар, температура в помещении начинает резко возрастать.
Это возрастание и улавливается тепловым детектором, установленным возле очага огня.
Датчик способен «поймать» возгорание, когда пламя и дым уже присутствуют в горящей комнате.
— А как выглядит типичный экземпляр?
Как работает
Сработка датчика зависит от изменения параметров его термочувствительного элемента.
Их можно классифицировать по виду термочувствительного элемента.
То есть сам тепловой пожарный извещатель в зависимости от этой классификации будет иметь разный принцип работы.
Чувствительный элемент любого типа извещателя всегда реагирует на изменение температуры.
А температура срабатывания разная у разных моделей. От 50 °C до 250 °C.
Согласно нормам ПБ, срок эксплуатации теплового ИП – от 10-ти лет.
Вы сможете выбрать нужный тип детектора в зависимости от Вашего объекта.
Тепловой извещатель всегда работает только в составе АПС.
Замечание. Учитывайте, что температура сработки температурного ИП обязательно должна превышать максимально допустимую для помещения на 20 °C.
Где используется
Где мы можем его поставить?
Наш датчик подходит для использования в:
Тепловой извещатель пожарный (ИП) незаменим на больших открытых территориях,
а также там, где при возгорании выделяется большое количество тепла.
Не подойдут они и при наличии радиоактивных излучений и щелочных материалов в охраняемой зоне.
Все это приводит к ложным сработкам или разрушению конструкции извещателя.
Нормы
Неправильный монтаж любого пожарного датчика может привести к катастрофе.
Не больше и не меньше. Это факт.
Поскольку в этом случае он может не сработать или сработать уже слишком поздно.
Руководствуйтесь ей в отношении работы с тепловым пожарным датчиком.
Виды тепловых датчиков
Разберем основные виды тепловых ИП.
Главным образом классифицируем их по принципу срабатывания
термочувствительного элемента, а также исполнению и связи с ШПС.
Максимальный
Тип сработки угадывается в названии.
Он откликается на превышение порогового значения температуры
в контролируемой зоне или возле какого-либо оборудования.
Максимальный тепловой пожарный извещатель срабатывает,
как только температура воздуха станет выше установленной для него нормы.
Хорошим примером будет ИП 104-1, срабатывающий при температуре примерно 72 °C.
в помещениях категорий А, Б по взрывопожароопасности.
Дифференциальный
Этот реагирует не на само повышение температуры, а на скорость резкого ее скачка.
Сработка определяется заводской настройкой, то есть заданной скоростью скачка.
Это может быть заданная скорость скачка 3-30 °C/мин.
Или строгое превышение критической отметки, например, 40, 60, 100 °C.
Максимально — дифференциальный
У него двойной принцип сработки. За счет этого он очень чувствителен.
Максимально дифференциальный тепловой пожарный извещатель
подает тревожный сигнал либо при температурном скачке (дифференциально),
либо по достижению температурой воздуха пороговой отметки (максимально).
Так, он сочетает в себе оба вышеназванных типа.
Выделилось небольшое количество тепла в объеме – датчик сразу среагирует и подаст сигнал.
Взрывозащищенный
Да, на участках классов А, Б к противопожарному, в том числе к слаботочному,
оборудованию предъявляются повышенные требования ПБ.
Взрывозащищенный тепловой пожарный извещатель как раз и является таким устройством.
Его корпус выполнен из нержавеющей стали с защитой оболочкой.
Отечественный ИП 103-1В, согласно ПУЭ, работает на любой взрывоопасной точке.
Максимальный взрывозащищенный тепловой извещатель пожарный «МАК-1» исп.11 ИБ
применяется в составе АПС в искробезопасной цепи.
Маркируются эти извещатели так: Ex, ИБ.
Адресный
Этот датчик подключается к шлейфу ПС и имеет свой уникальный номер.
Сработка также происходит при превышении или резком скачке температуры.
Адресный пожарный тепловой извещатель вместе с сигналом тревоги
сразу сообщает управляющему прибору свой номер.
Это позволяет ПКП точно определить, где именно горит.
Тепловой адресный пожарный извещатель нередко устанавливается
в одном помещении с дымовым датчиком, что повышает степень защиты объекта.
Адресно-аналоговый
Более совершенная модель – работает в составе адресно-аналоговой АПС.
Этот прибор контролирует собственную работоспособность,
записывает адрес в энергонезависимую память,
выполняет цифровую обработку температурных режимов и пр.
Таким «умным» устройством является, например,
адресно-аналоговый максимально дифференциальный
Все адресно-аналоговые приборы являются программируемыми.
С помощью Windows-программы их можно настраивать самостоятельно.
Пожарный тепловой адресно аналоговый извещатель также умеет обрабатывать температуру,
используя предысторию анализа, проверять собственную работоспособность
путем нажатия на светодиод, замерять напряжение контроллера линии связи.
Линейный
Прибор представляет собой огнеупорный кабель,
способный держать высокую температуру длительное время.
Ставится там, где затруднено использование традиционных детекторов, подключенных в ШПС.
Пожарный тепловой линейный извещатель имеет высокую чувствительность по всей свое протяженности.
Длина кабеля может достигать 1500 м.
В качестве сенсорного элемента может быть.
Точечный
Отвечает за свой небольшой участок помещения – контролирует небольшую вверенную ему территорию,
Однако из-за дешевизны датчик очень востребован и сегодня.
Его важное достоинство – не обращает внимания на ионизационное
излучение от технологического/электрического оборудования,
Многоточечный
Промежуточное звено между линейными и точечными устройствами,
отслеживающими температурный скачок.
По способу срабатывания напоминает сенсорный кабель.
Состоит из точечной цепи измерительных термопар, расположенных дискретно,
и контрольного блока для анализа амплитуда изменения температуры в цепи,
формирующего тревожный сигнал при превышении установленных норм.
Ручной
Приводится в действие с участием оператора.
Для подачи тревожного сигнала необходимо нажать на кнопку или рычаг прибора.
Крепится на стене, защищен стеклом. Работает в составе АПС или АУПТ.
Питается от шлейфа пожарной сигнализации.
Имеет световую индикацию, в дежурном режиме мигает с периодом в 4 секунды.
IP67 – степень взрывозащищенности оболочки, согласно ГОСТ 14254-2015.
Все температурные извещатели, включаемые в ШПС, монтируются на потолке,
за потолком или на стене помещения.
Что запомнить
Резюмируем, уважаемые читатели, наше исследование температурных пожарных извещателей.
Дорогой читатель, следуйте этим простым рекомендациям
для правильного размещения и стабильной работы Ваших температурных извещателей.
Тепловые пожарные извещатели: выбор типов и классов
В тепловых пожарных извещателях используются тепловые сенсоры, построенные на широко известных физических законах и закономерностях, таких как изменение линейных размеров от температуры, закон Кюри для ферромагнетиков, температурные зависимости фазовых состояний некоторых материалов, температурные зависимости полупроводников и т.д. Выбор типа сенсора для пожарного из вещателя определяется в первую очередь статической температурой изменения состояния (пороговой температурой срабатывания) и инерционностью этого элемента. Именно эти параметры теплового пожарного извещателя ГОСТ 26342-84*1 определял как параметры назначения Запаздывание теплового сенсора максимального теплового извещателя, находящегося в воздушном потоке, и требования по более раннему выявлению пожара привели к созданию дифференциальных извещателей, а затем и максимально-дифференциальных извещателей.
Эволюция
Такие извещатели не имели встроенного индикатора пожарной тревоги, не было и никакой индикации дежурного режима работы. Согласно действующей классификации выделяют несколько типов тепловых пожарных извещателей данной группы:
Революция
Съемные ИПТТ мало чем отличаются по конструкции от дымовых пожарных извещателей соответствующих производителей. Нет никаких различий ни в схемах подключения, ни в электрических режимах эксплуатации. Что, в свою очередь, позволяет без существенных затрат произвести замену дымовых пожарных извещателей на тепловые и наоборот.
Для максимальных и максимально-дифференциальных извещателей ГОСТ Р 53325 предусматривает 10 температурных классов. Температура срабатывания этих ИПТТ должна быть указана в технической документации производителя на ИПТТ конкретного типа и находиться в пределах, определяемых их классом. Это означает, что возможно производство извещателей либо с фиксированной температурой срабатывания, либо с температурой срабатывания, находящейся в определенном диапазоне значений. Главное, чтобы этот диапазон значений находился между минимальной и максимальной температурами срабатывания для выбранного класса. Каждому классу соответствует определенное буквенно-цифровое обозначение, которое должно маркироваться на каждом изделии.
Неочевидный выбор
«13.1.6 При выборе тепловых пожарных извещателей следует учитывать, что температура срабатывания максимальных и максимально-дифференциальных извещателей должна быть не менее чем на 20 °С выше максимально допустимой температуры воздуха в помещении».
А собрано было это требование из строительных норм и правил прошлого века, когда о том, что ИПТТ должны соответствовать температурным классам, никто и предположить не мог Так, в СНиП 2.04.095 имелся п. 4.1 3, который и скопировали в СП 5.1 31 30.
«4.13. Температура срабатывания максимальных и максимально дифференциальных извещателей должна быть не менее чем на 20 °С выше максимальной допустимой температуры в помещении».
Возможно, что это требование было существенным во времена, когда действовал ГОСТ 26342 и пороги срабатывания тепловых извещателей выбирались из ряда 50, 60, 70, 80, 90, 100, 1 20, 140, 1 60, 180, 200, 250 «С. Но для всех сертифицированных по ГОСТ Р 53325 тепловых пожарных извещателей требование п. 13.1.6 СП 5.13130 выполняется автоматически, так как минимальная температура срабатывания любого ИПТТ превышает 54 °С.
По СанПиН 2.2А5486, максимально допустимая температура воздуха в помещении может находиться в пределах значений от 25,1 до 28 °С, и измеряется она на максимальной высоте от уровня пола 1,5 м. А максимальная нормальная температура характеризует температуру в месте расположения пожарных извещателей, то есть под перекрытием.
Таким образом, выполнение требования п. 13.1.6 СП 5.1 31 30 для любого современного теплового пожарного извещателя, имеющего сертификат соответствия, подтверждается простым вычислением:
54-28 = 26°С и 26 °C > 20°С.
Не надо быть специалистом-теплотехником, чтобы понять: если в помещении на уровне 1,5 м от пола температура 28 °С, то под перекрытием температура будет значительно выше, но насколько? Ответ на этот вопрос может быть дан только специалистом после изучения и обследования помещения. Например, в американском стандарте NFPA 72 рассматриваются случаи, когда температура под перекрытием достигает значения 50 °С в результате нагревания воздуха солнечными лучами Проникают лучи через крышу помещения, которая выполнена из прозрачных материалов. В то же время на уровне пола и на высоте 1,5 м от пола она имеет значение только 20 °С. Такое явление часто наблюдается в крупных торговых центрах, когда система приточно-вытяжной вентиляции располагается на среднем уровне по высоте помещения, а солнечные лучи обеспечивают нагрев воздуха в верхней части помещения за счет парникового эффекта.
Величины температур: что важно
Разберемся теперь с понятием «максимальная нормальная температура среды». В ГОСТ Р 53325 имеется такое определение:
«3.36. Максимальная нормальная температура: температура на 4 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».
Других пояснений просто не имеется.
В EN 54-58 аналогичному параметру имеется более подробное объяснение:
И далее следует примечание, полностью соответствующее вышеприведенному определению по ГОСТ Р 53325.
Подобные расхождения наблюдаются и в определениях условно нормальной температуры среды и нормальной температуры применения Так, в ГОСТ Р 53325 читаем:
«3.58. Условно нормальная температура: температура на 29 °С ниже минимальной температуры срабатывания ИПТ конкретного класса».
А в EN 54-5 имеем иную трактовку:
В примечании, следующем за этим определением, говорится, что эта температура будет на 29 °С ниже минимальной статической температуры срабатывания в соответствии с классом, обозначенным на извещателе.
Получается так, что проектировщик системы пожарной сигнализации, выбирая тепловые максимальные извещатели должен знать величины условно нормальной и максимальной нормальной температур среды (в местах установки извещателей), а не просто максимально допустимой температуры воздуха в помещении, измеряемой на высоте 1,5 м от пола.
Обнаружение возгорания на ранней стадии
Класс пожарного теплового извещателя при проектировании выбирается так, чтобы минимальная температура срабатывания была на 5-30 °С выше максимальной нормальной температуры среды Чем значительнее эта разница, тем меньше будет вероятность ложных срабатываний. Но, с другой стороны, каждый опытный ГИП (главный инженер проекта) знает, что с увеличением этой разницы снижается вероятность обнаружения возгорания на самых ранних стадиях.
Ускорить процесс обнаружения возгорания на самых ранних стадиях может применение максимально-дифференциальных извещателей Эти извещатели устроены так, что при быстром повышении температуры температура срабатывания извещателя понижается. Маркируются такие извещатели дополнительным индексом R, который добавляется к маркировке температурного класса.
Максимально-дифференциальные тепловые пожарные извещатели специально разрабатываются для того, чтобы они имели свойства срабатывания с упреждением благодаря применению специальных схем и элементов соответствующей температурной зависимости. Зависимость температуры срабатывания максимально-дифференциальных тепловых извещателей класса A2R от скорости роста температуры приведены на рис. 7.
Из представленного графика зависимостей видно, что при скоростях повышения температуры выше 10 °С/мин и при начальной температуре 5 °С максимально-дифференциальные извещатели могут срабатывать уже при температуре 25 °С и выше.
В европейском стандарте Н CEN/TS 54-149, регламентирующем применение элементов пожарной сигнализации, есть оговорка о том, что тепловые максимально-дифференциальные извещатели «пригодны для применения в условиях, когда температура окружающей среды низкая или меняется медленно, однако максимальные тепловые пожарные извещатели пригодны для использования в условиях, когда окружающая температура может быстро меняться в течение коротких промежутков времени».
А в европейском стандарте EN 54-5 имеется указание, что извещатели с индексом R особенно подходят для использования в неотапливаемых помещениях, где температура окружающей среды (напоминаю: в месте расположения извещателей) может широко меняться, но высокие скорости повышения температуры не поддерживаются на протяжении длительных промежутков времени.
Таким образом, для правильного выбора теплового извещателя проектировщику нужно знать, помимо максимальной нормальной и условно нормальной температур среды, еще и возможные скорости роста температуры в месте расположения из вещателей
Примером эффективного применения максимально-дифференциальных извещателей могут служить обстоятельства, когда в естественных условиях быстрого повышения температуры в помещении не наблюдается, а использование обычного максимального теплового извещателя самого распространенного класса А2 приводит к ложным срабатываниям; с другой стороны, применение максимальных извещателей классов A3 или В существенно снижает вероятность обнаружения возгорания на ранней стадии В этом случае целесообразно использовать максимально-дифференциальные извещатели класса BR.
Чисто дифференциальные тепловые извещатели не имеют права на существование потому, что они не позволяют выявить пожары, которые развиваются очень медленно. Пожалуй, вообще невозможно найти такой объект, который требует для защиты только дифференциальные тепловые извещатели. Вероятность постепенного развития пожара на большинстве объектов очень высока, а это требует использования максимально-дифференциальных тепловых пожарных извещателей.
Помещения с повышенной температурой
А какими извещателями защищать помещения, «если в зоне контроля в случае возникновения пожара на его начальной стадии предполагается тепловыделение и применение извещателей других типов невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара»? Например, в котельных, на кухнях заведений общественного питания, в чердачных помещениях с металлическим покрытием и других использование дымовых пожарных извещателей практически невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара. Да и обычные тепловые извещатели нельзя применять из-за реально возможных больших скоростей повышения температуры на таких объектах.
Европейский стандарт EN 54-5 предусматривает применение на таких объектах тепловых пожарных извещателей разных температурных классов с дополнительным индексом S. В примечании 1 к п. 4.2 указанного документа говорится:
«Извещатели с индексом S не срабатывают ниже минимальной статической температуры срабатывания, указанной в классификации, даже при высокой скорости роста температуры воздуха».
Стандарт предусматривает для таких извещателей дополнительные испытания. Во время испытаний образец извещателя должен быть стабилизирован при температуре, указанной в таблице в соответствии с классом. После стабилизации образец должен быть перемещен за время, не превышающее 10 с, в поток воздуха со скоростью 0,8 м/с (массовый эквивалент при 25 °С) и с температурой, указанной в таблице. Образец должен быть в потоке воздуха не менее 10 мин, при этом регистрируют любое срабатывание образца за это время или в течение перемещения. Извещатель не должен срабатывать.
Проблема гармонизации стандартов
Так как извещатели с индексом S являются прямым антиподом максимально-дифференциальных извещателей, то можно было бы по аналогии назвать их максимально-интегральными тепловыми извещателями При анализе данных, приведенных в таблице, видно, что такие ИПТТ не срабатывают при резком температурном перепаде в 45 °С, когда абсолютное значение воздействующей температуры всего на 4 °С меньше минимальной температуры срабатывания ИПТТ конкретного класса.
Но ГОСТ Р 53325 извещателей таких классов не предусматривает, а поэтому никто в России их не производит. Но разве это означает, что в России нет объектов, которые надо было бы защищать тепловыми извещателями с дополнительным индексом S?
Правильнее было бы внести предложение по корректировке государственного стандарта исключить чисто дифференциальные ИПТТ, как изделия повышенной пожарной опасности, и ввести в стандарт максимально-интегральные ИПТТ (с дополнительным индексом S). Тем самым еще больше гармонизируя российский и европейский стандарты. Ведь негоже не замечать существующую проблему, как тот страус, который зарывает голову в песок при назревающей опасности.
___________________________________________
1 ГОСТ 26342–84* «Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры».
2 НПБ 76–98 «Извещатели пожарные. Общие технические требования. Методы испытаний».
3 ГОСТ Р 53325–2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
4 СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».
5 СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений».
6 СанПиН 2.2.4.548–96 «Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы».
7 NFPA 72 National Fire Alarm Code 2002 Edition.
8 EN 54-5:2000. Fire Detection and Fire Alarm Systems – Part 5. Heat Detectors – Point Detectors.
9 СEN/TS 54-14:2004. Fire Detection and Fire Alarm Systems – Part 14 Guidelines for Planning, Desining, Installation, Commissioning, Use and Maintenance.
Опубликовано: Журнал «Системы безопасности» #4, 2012
