Резонанс

Из выражения (74) следует, что амплитуда вынужденных колебаний зависит от частоты вынуждающей силы. При частоте вынуждающей силы, приближающейся к частоте собственных колебаний системы, амплитуда колебаний увеличивается. Частоту изменения вынуждающей силы, при которой амплитуда вынужденных колебаний достигает максимального значения, называют резонансной. Расчёты показывают, что

w_рез = (78)

Подставив это значение частоты в выражение ( 74 ), получим формулу амплитуды при резонансе:

А_рез = (79)

Из выражения (79) следует, что при отсутствии сопротивления среды

резонансная амплитуда обращалась бы в бесконечность. Согласно формуле (78) при r → 0, а следовательно и δ → 0, ω_рез→ω_o.

В результате получим:

(81)

Таким образом, добротность Q показывает, во сколько раз амплитуда в момент резо­нанса превышает смещение системы из положения равновесия под действием постоянной силы той же вели­чины, что и амплитуда вынуждающей силы (это справедливо лишь при небольшом затухании).

Как видно из рис.14, вынужденные колебания от­стают по фазе от вынуждающей силы, причем величина отставания j лежит в пределах от 0 до p. При изменении частоты вынуждающей силы меняется и сдвиг фаз между смещением и вынуждающей силой.

При слабом затухании w_рез» w₀, и значение j при резонансе можно считать равным p/2.Сдвиг фаз на p/2 при резонансе означает, что вынуждающая сила опережает смещение на Т/4. При этом условии работа вынуждающей силы всегда положительна и приток энергии к колебательной системе максимален.

С явлением резонанса приходится считаться при конструировании машин и различного рода сооружений. Собственная частота колебаний этих устройств ни в коем случае не должна быть близка к частоте возможных внешних воздействий. В противном случае возникают вибра­ции, которые могут вызвать катастрофу. Известны слу­чаи, когда обрушивались мосты при прохождении по ним марширующих колонн солдат. Это происходило потому, что собственная частота колебаний моста оказывалась близкой к частоте, с которой шагала колонна.

Вместе с тем явление резонанса часто оказывается весьма полезным, особенно в акустике, радиотехнике и т.д.

Дата добавления: 2015-07-18 ; просмотров: 1576 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Вынужденные колебания. Резонанс. Автоколебания

Колебания, совершающиеся под воздействием внешней периодической силы, называются вынужденными.

В этом случае внешняя сила совершает положительную работу и обеспечивает приток энергии к колебательной системе. Она не дает колебаниям затухать, несмотря на действие сил трения.

Периодическая внешняя сила может изменяться во времени по различным законам. Особый интерес представляет случай, когда внешняя сила, изменяющаяся по гармоническому закону с частотой ω, воздействует на колебательную систему, способную совершать собственные колебания на некоторой частоте ω₀.

Если свободные колебания происходят на частоте ω₀, которая определяется параметрами системы, то установившиеся вынужденные колебания всегда происходят на частоте ω внешней силы.

После начала воздействия внешней силы на колебательную систему необходимо некоторое время Δt для установления вынужденных колебаний. Время установления по порядку величины равно времени затухания τ свободных колебаний в колебательной системе.

В начальный момент в колебательной системе возбуждаются оба процесса – вынужденные колебания на частоте ω и свободные колебания на собственной частоте ω₀. Но свободные колебания затухают из-за неизбежного наличия сил трения. Поэтому через некоторое время в колебательной системе остаются только стационарные колебания на частоте ω внешней вынуждающей силы.

Рассмотрим в качестве примера вынужденные колебания тела на пружине (рис. 2.5.1). Внешняя сила приложена к свободному концу пружины. Она заставляет свободный (левый на рис. 2.5.1) конец пружины перемещаться по закону

где y_m – амплитуда колебаний, ω – круговая частота.

Такой закон перемещения можно обеспечить с помощью шатунного механизма, преобразующего движение по окружности в поступательно-возвратное движение (рис. 2.5.1).

Рисунок 2.5.1. Вынужденные колебания груза на пружине. Свободный конец пружины перемещается по закону y = ym cos ωt. l – длина недеформированной пружины, k – жесткость пружины

Если левый конец пружины смещен на расстояние y, а правый – на расстояние x от их первоначального положения, когда пружина была недеформирована, то удлинение пружины Δl равно:

Второй закон Ньютона для тела массой m принимает вид :

В этом уравнении сила, действующая на тело, представлена в виде двух слагаемых. Первое слагаемое в правой части – это упругая сила, стремящаяся возвратить тело в положение равновесия (x = 0). Второе слагаемое – внешнее периодическое воздействие на тело. Это слагаемое и называют вынуждающей силой.

Уравнению, выражающему второй закон Ньютона для тела на пружине при наличии внешнего периодического воздействия, можно придать строгую математическую форму, если учесть связь между ускорением тела и его координатой:

Тогда уравнение вынужденных колебаний запишется в виде

– собственная круговая частота свободных колебаний, ω – циклическая частота вынуждающей силы. В случае вынужденных колебаний груза на пружине (рис. 2.5.1) величина A определяется выражением:

Уравнение (**) не учитывает действия сил трения. В отличие от уравнения свободных колебаний (*) (2.3) уравнение вынужденных колебаний (**) содержит две частоты – частоту ω₀ свободных колебаний и частоту ω вынуждающей силы.

Установившиеся вынужденные колебания груза на пружине происходят на частоте внешнего воздействия по закону

Амплитуда вынужденных колебаний x_m и начальная фаза θ зависят от соотношения частот ω₀ и ω и от амплитуды m>y_m внешней силы.

На очень низких частотах, когда ω Q₃ > Q₄. На низких частотах (ω > ω₀) x_m→0

Вынужденные колебания – это незатухающие колебания. Неизбежные потери энергии на трение компенсируются подводом энергии от внешнего источника периодически действующей силы. Существуют системы, в которых незатухающие колебания возникают не за счет периодического внешнего воздействия, а в результате имеющейся у таких систем способности самой регулировать поступление энергии от постоянного источника. Такие системы называются автоколебательными, а процесс незатухающих колебаний в таких системах – автоколебаниями. В автоколебательной системе можно выделить три характерных элемента – колебательная система, источник энергии и устройство обратной связи между колебательной системой и источником. В качестве колебательной системы может быть использована любая механическая система, способная совершать собственные затухающие колебания (например, маятник настенных часов).

Источником энергии может служить энергия деформация пружины или потенциальная энергия груза в поле тяжести. Устройство обратной связи представляет собой некоторый механизм, с помощью которого автоколебательная система регулирует поступление энергии от источника. На рис. 2.5.3 изображена схема взаимодействия различных элементов автоколебательной системы.

Рисунок 2.5.3. Функциональная схема автоколебательной системы

Примером механической автоколебательной системы может служить часовой механизм с анкерным ходом (рис. 2.5.4). Ходовое колесо с косыми зубьями жестко скреплено с зубчатым барабаном, через который перекинута цепочка с гирей. На верхнем конце маятника закреплен анкер (якорек) с двумя пластинками из твердого материала, изогнутыми по дуге окружности с центром на оси маятника. В ручных часах гиря заменена пружиной, а маятник – балансиром – маховичком, скрепленным со спиральной пружиной. Балансир совершает крутильные колебания вокруг своей оси. Колебательной системой в часах является маятник или балансир. Источником энергии – поднятая вверх гиря или заведенная пружина. Устройством, с помощью которого осуществляется обратная связь, является анкер, позволяющий ходовому колесу повернуться на один зубец за один полупериод. Обратная связь осуществляется взаимодействием анкера с ходовым колесом. При каждом колебании маятника зубец ходового колеса толкает анкерную вилку в направлении движения маятника, передавая ему некоторую порцию энергии, которая компенсирует потери энергии на трение. Таким образом, потенциальная энергия гири (или закрученной пружины) постепенно, отдельными порциями передается маятнику.

Механические автоколебательные системы широко распространены в окружающей нас жизни и в технике. Автоколебания совершают паровые машины, двигатели внутреннего сгорания, электрические звонки, струны смычковых музыкальных инструментов, воздушные столбы в трубах духовых инструментов, голосовые связки при разговоре или пении и т. д.

Источник

Вынужденные колебания. Резонанс

ОПРЕДЕЛЕНИЕ: вынужденными называются такие колебания, которые возникают в колебательной системе под действием внешней периодически изменяющейся силы.

Эта сила, как правило, выполняет двоякую роль:

— во-первых, она раскачивает систему и сообщает ей определенный запас энергии;

— во-вторых, она периодически восполняет потери энергии (расход энергии) на преодоление сил сопротивления и трения.

Пусть вынуждающая сила изменяется со временем по закону:

.

Составим уравнение движения для системы, колеблющейся под воздействием такой силы. Предполагаем, что на систему также действует квазиупругая сила и сила сопротивления среды (что справедливо в предположении малости колебаний).

Тогда уравнение движения системы будет иметь вид:

или .

Проведя подстановки , , – собственная частота колебаний системы, получим неоднородное линейной дифференциальное уравнение 2 го порядка:

.

Из теории дифференциальных уравнений известно, что общее решение неоднородного уравнения равно сумме общего решения однородного уравнения и частного решения неоднородного уравнения.

Общее решение однородного уравнения известно:

,

где ; a₀ и a – произвольные const.

Далее предположим, что частное (не содержащее произвольных констант) решение неоднородного уравнения имеет вид:

.

С помощью векторной диаграммы можно убедиться, что такое предположение справедливо, а также определить значения “a” и “j”.

Амплитуда колебаний определяется следующим выражением:

.

Значение “j”, которое представляет собой величину отставания по фазе вынужденного колебания от обусловившей его вынуждающей силы , также определяется из векторной диаграммы и составляет:

.

Окончательно, частное решение неоднородного уравнения примет вид:

(8.18)

Эта функция в сумме с

(8.19)

дает общее решение неоднородного дифференциального уравнения, описывающего поведение системы при вынужденных колебаниях. Слагаемое (8.19) играет заметную роль в начальной стадии процесса, при так называемом установлении колебаний (рис. 8.10).

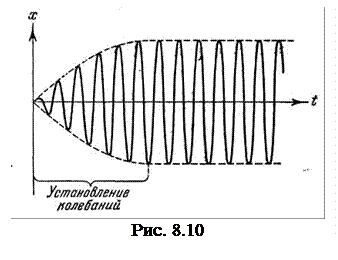

С течением времени из-за экспоненциального множителя роль второго слагаемого (8.19) все больше уменьшается, и по прошествии достаточного времени им можно пренебречь, сохраняя в решении лишь слагаемое (8.18).

Таким образом, функция (8.18) описывает установившиеся вынужденные колебания. Они представляют собой гармонические колебания с частотой равной частоте вынуждающей силы. Амплитуда вынужденных колебаний пропорциональна амплитуде вынуждающей силы. Для данной колебательной системы (определенных w₀ и b) амплитуда зависит от частоты вынуждающей силы. Вынужденные колебания отстают по фазе от вынуждающей силы, причем величина отставания “j” также зависит от частоты вынуждающей силы.

ОПРЕДЕЛЕНИЕ: явление, при котором наблюдается резкое возрастание амплитуды вынужденных колебаний, называется резонансом.

Резонансная частота определяется из условия максимума для амплитуды вынужденных колебаний:

. (8.20)

Тогда, подставив это значение в выражение для амплитуды, получим:

. (8.21)

При отсутствии сопротивления среды амплитуда колебаний при резонансе обращалась бы в бесконечность; резонансная частота при тех же условиях (b = 0) совпадает с собственной частотой колебаний.

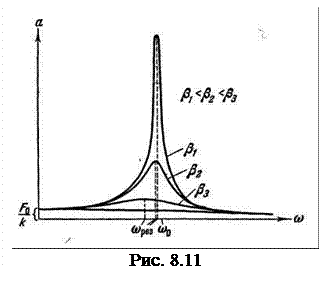

Зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы (или, что то же самое, от частоты колебаний) можно представить графически (рис. 8.11). Отдельные кривые соответствуют различным значениям “b”. Чем меньше “b”, тем выше и правее лежит максимум данной кривой (см. выражение для w_рез.). При очень большом затухании резонанс не наблюдается – с увеличением частоты амплитуда вынужденных колебаний монотонно убывает (нижняя кривая на рис. 8.11).

Замечания по поводу резонансных кривых:

При стремлении w®0 все кривые приходят к одному, отличному от нуля значению, равному . Это значение представляет собой смещение из положения равновесия, которое получает система под действием постоянной силы F₀.

При w®¥ все кривые асимптотически стремятся к нулю, т.к. при большой частоте сила так быстро изменяет свое направление, что система не успевает заметно сместится из положения равновесия.

Чем меньше b, тем сильнее изменяется с частотой амплитуда вблизи резонанса, тем «острее» максимум.

Примеры:

С явлением резонанса приходится считаться при конструировании машин, механизмов и сооружений (мосты, самолеты, корабли и т.п.).

Явление резонанса часто оказывается полезным, особенно в акустике и радиотехнике.

Источник

Вынужденные колебания. Резонанс

Вынужденными колебаниями называются колебания, возни­кающие в системе при участии внешней силы, изменяющейся по периодическому закону.

Предположим, что на материальную точку, кроме квазиупру­гой силы и силы трения, действует внешняя вынуждающая сила

где F₀ — амплитуда,— круговая частота колебаний вынуждаю­щей силы. Составим дифференциальное уравнение (второй закон Ньютона):

(5.41)

Решение дифференциального уравнения (5.41) является сум­мой двух слагаемых. Одно из них, соответствующее уравнению затухающих колебаний (5.20), играет роль только при установле­нии колебаний (см. рис. 5.6). Со временем им можно пренебречь. Другое слагаемое описывает смещение материальной точки в ус­тановившихся вынужденных колебаниях

(5.42)

Как видно из (5.42), установившееся вынужденное колебание, происходящее под воздействием гармонически изменяющейся вы­нуждающей силы, тоже является гармоническим. Частота вынуж­денного колебания равна частоте вынуждающей силы. Вынужден­ные колебания, график которых представлен на рис. 5.17, сдвину­ты по фазе относительно вынуждающей силы.

Амплитуда вынужденного колебания (5.43) прямо пропорци­ональна амплитуде вынуждающей силы и имеет сложную зави­симость от коэффициента затухания среды и круговых частот соб­ственного и вынужденного колебаний. Если w₀ и b для системы заданы, то амплитуда вынужденных колебаний имеет максималь­ное значение при некоторой определенной частоте вынуждающей силы, называемой резонансной. Само явление — достижение максимальной амплитуды вынужденных колебаний для за­данных w₀ и b — называют резонансом.

Резонансную круговую частоту можно найти из условия мини­мума знаменателя в (5.43):

(5.45)

Подставив (5.45) в (5.43), находим амплитуду при резонансе:

(5.46)

Из (5.46) видно, что при отсутствии сопротивления амплитуда вынужденных колебаний при резонансе неограниченно возрастает. При этом из (5.45) следует, что , т. е. резонанс в системе без затухания наступает тогда, когда частота вынуж­дающей силы совпадает с частотой собственных колебаний. Гра­фическая зависимость амплитуды вынужденных колебаний от круговой частоты вынуждающей силы при разных значениях ко­эффициента затухания показана на рис. 5.18.

Механический резонанс может быть как полезным, так и вред­ным явлением. Вредное действие резонанса связано главным об­разом с разрушением, которое он может вызвать. Так, в технике, учитывая разные вибрации, необходимо предусматривать воз­можное возникновение резонансных условий, в противном случае могут быть разрушения и катастрофы. Тела обычно имеют не­сколько собственных частот колебаний и соответственно несколь­ко резонансных частот.

Если бы коэффициент затухания внутренних органов человека был невелик, то резонансные явления, возникшие в этих органах под воздействием внешних вибраций или звуковых волн, могли бы привести к трагическим последствиям: разрыву органов, по­вреждению связок и т. п. Однако такие явления при умеренных внешних воздействиях практически не наблюдаются, так как ко­эффициент затухания биологических систем достаточно велик. Тем не менее резонансные явления при действии внешних меха­нических колебаний происходят во внутренних органах. В этом, видимо, одна из причин отрицательного воздействия инфразвуковых колебаний и вибраций на организм человека (см. § 6.7 и 6.8).
