Чем необходимо топить котел системы отопления вагона жд
Порядок растопки водогрейного котла. Техника безопасности.
При подготовке вагона в рейс необходимо проверить наличие инвентаря: пики-резака, совка для угля, скребка, топора, ведра, наличие угля, а также очистить топку от шлака и золы.
Вагоны начинают отапливать при температуре наружного воздуха +10 С и ниже. Перед растопкой котла водяного отопления необходимо убедиться в наличии дымоходной тяги и проверить уровень воды в расширительном баке. Растопку котла производят бумагой и мелко наколотыми дровами. По мере разгорания дров, топку загружают углем равномерно по колосниковой решетке, при этом дверца топки должна быть закрыта, а дверца зольника открыта. Интенсивность горения регулируют количеством воздуха, подаваемого в топку через дверцу зольника: для увеличения дверцу открывают, для уменьшения закрывают. Рекомендуемая толщина топлива для крупного угля 100-200 мм, для мелкого 50-100 мм. Для лучшего горения топлива, периодически пикой делают проколы топлива и шлака. Нельзя допускать скапливания золы и шлака по периметру колосниковой решетки в месте соприкосновения с кожухом огневой коробки, так как они создают значительное препятствие теплообмену.
При работе с отоплением вагона запрещается использовать для растопки котла легковоспламеняющиеся жидкости (бензин, керосин и т.п.). Нельзя эти вещества перевозить и хранить в вагоне.
При работе с топкой проводник должен быть в головном уборе, на руках иметь рукавицы. При добавлении угля в топку необходимо соблюдать меры предосторожности при открывании дверцы топки, так как возможный выброс пламени и топочных газов может привести к сильным ожогам рук и лица. Необходимо не допускать попадания горящего угля и горячего шлака на одежду. Нельзя гасить топку водой или снегом, выбрасывать шлак и выливать воду после чистки котла на ходу поезда через боковую и тамбурную двери.
При эксплуатации систем отопления и водоснабжения не допускается слив воды на пол вагона. Под сливные устройства необходимо ставить ведро, лоток или использовать для слива шланг.
Билет 13.
1. Виды технического обслуживания и сроки проведения. (Тоже что и в билете 3/1)
В целях сохранения материальных затрат при ремонте подвижного состава, обеспечения надежности и уровня безопасности движения и культуры обслуживания пассажиров на основании исследований базовых узлов вагона, введена новая система ТО.
Существует 3 вида ТО:
1. ТО-1 – технический осмотр первого объема производят в составах поездов на ПТО станций формирования и оборота перед отправлением в рейс, а также в поездах в пути следования (при нахождении поезда в пути от 3-х суток и больше.
2. ТО-2 – технический осмотр второго объема производят в пунктах формирования поездов перед началом летних и зимних перевозок в сроки:
На кузове вагона ставится трафарет с указанием вида ТО и даты его проведения.
3. ТО-3 – технический осмотр третьего объема – единая техническая ревизия основных узлов пассажирского вагона производится через каждые 150000 км пробега или по сроку через 6-ть месяцев и также ставится трафарет на кузове вагона.
4. ТР – текущий ремонт с отцепкой вагона от состава в пунктах формирования, оборота или в пути следования, с подачей их на специализированные пути, в цеха или в вагонные депо.
Дата добавления: 2016-07-09 ; просмотров: 5638 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Блог об энергетике
энергетика простыми словами
Система отопления пассажирского вагона поезда

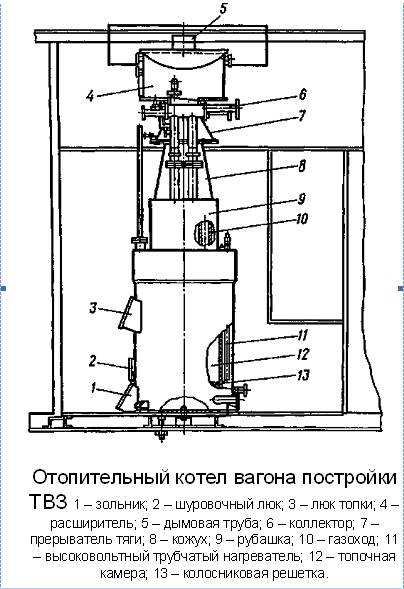

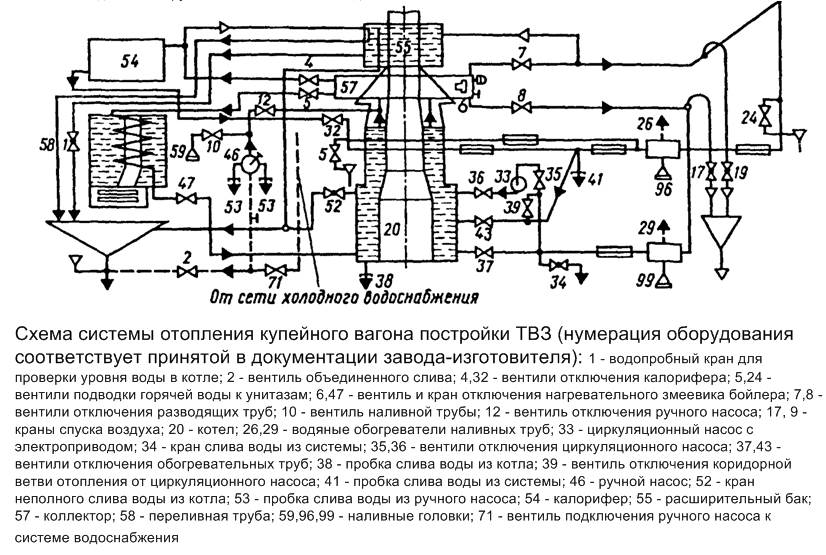

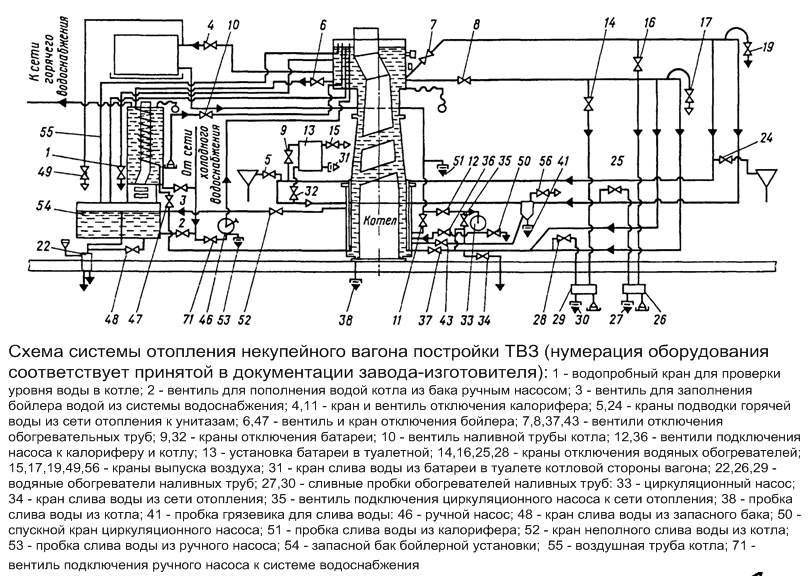

Система водяного отопления (рис. 5.17) включает в себя котел 1, расширитель-воздухоподогреватель 10, нагревательные трубы 2, питательный насос 8, баки 6 и 7 для воды и топлива, вентили 5, 9, грязевик 5 и кран 4 для спуска воды из котла.
Циркуляция воды в системе отопления (показано стрелками) происходит непрерывно из-за разности температур в различных ее частях. Предусмотрена и искусственная циркуляция воды с помощью циркуляционного насоса, установленного на трубопроводе, подводящем воду к котлу, подача которой включается в тех случаях, когда температура наружного воздуха ниже расчетной или когда необходим ускоренный нагрев вагона после отстоя.

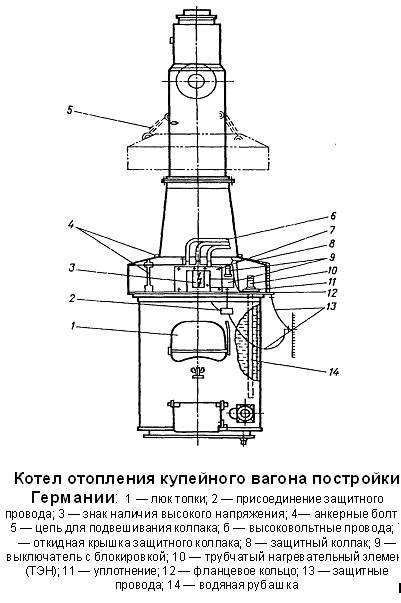

При комбинированной (электроугольной) системе отопления (рис. 5.18) вода в котле подогревается расположенными в водяной рубашке высоковольтными нагревательными элементами, а при отсутствии электроэнергии — за счет теплоты сжигаемого твердого топлива — угля).
Питание нагревательных элементов осуществляется по однопроводной поездной линии с номинальным напряжением 3000 В постоянного или однофазного переменного тока частотой 50 Гц в пути следования от локомотивов, а в пунктах отстоя — от стационарных устройств.
Системой водяного отопления с комбинированным котлом оснащены вагоны различных типов. Эта система состоит из котла с расширителем и отопительных приборов. Котел (рис. 5.19) с электроугольным отоплением имеет обычную угольную топку 4 и водяную рубашку 2, в которой на опорном фланце 11 расположены 24 высоковольтных нагревательных элемента 3.
Для увеличения поверхности нагреваемой воды в коническую часть топки установлены циркуляционные трубы 6, 7, и 8. В нижней части топки расположены колосниковая решетка 1 и наклонный лист зольника 14. Уголь загружается в котел через топочное отверстие 12, через него же извлекается шлак. Зола и мелкий шлак удаляются через отверстие зольника 13. На опорном фланце в зоне топки размещены три изолятора 9, через которые высоковольтные провода подводятся к нагревательным элементам котла. В целях обеспечения электробезопасности кожух 5 котла заземляется. Для этого в его нижней части предусмотрен специальный болт, к которому присоединяется заземляющий провод.
Нагревательные элементы закрыты защитным кожухом 10, на котором установлена блокировка, разрывающая цепь катушек высоковольтных контакторов при подъеме кожуха и наличии высокого напряжения. В поднятом положении для осмотра нагревательных элементов кожух подвешивается на цепях. Объем воды в системе 855 л, из которых 370 л находятся в котле и расширителе.
Схема отопления, нагревательные элементы и другое высоковольтное оборудование у различных типов вагонов одинаковое. Высоковольтные нагревательные элементы имеют общую мощность 48 кВт и разделены на две параллельные группы, каждая из которых состоит из двух параллельных ветвей, включающих по шесть последовательно соединенных нагревательных элементов. Для защиты котла предусмотрено тепловое реле, отключающее электронагревательные элементы при повышении температуры воды в котле выше 90 °С, и реле минимального уровня, отключающее их при понижении уровня воды в расширителе более чем 200 мм. В вагонах с кондиционированием воздуха используются дополнительные низковольтные электрические печи и калорифер, которые питаются от автономной системы электроснабжения напряжением ПО В постоянного тока. В пассажирских вагонах межобластного и пригородного сообщений наиболее распространено отопление с помощью электрических печей и калориферов.
В системах водоснабжения и водяного отопления современных пассажирских вагонов находят широкое применение пластмассы для изготовления многих деталей и узлов. Из стеклопластика на основе полиэфирной смолы выполняют водяные баки, умывальные раковины и унитазы, из полиэтилена низкой плотности — трубы, фитинги, вентили, втулки, тройники, а также другие соединительные и регулирующие детали. В туалетах пол настилают из стеклопластика вместо цементного, покрытого метлахской плиткой. Применение пластмасс обеспечивает снижение собственной массы вагона, продление срока службы, уменьшение трудоемкости и затрат при изготовлении и ремонте систем водоснабжения, отопления и внутреннего оборудования.
Как отапливаются пассажирские поезда зимой?
Опубликовано 26.07.2019 · Обновлено 01.11.2021
Сейчас мы с вами разберем такой интересный вопросик – как отапливаются пассажирские поезда?
Раньше, да и сейчас, на участках где работают тепловозы, вагоны отапливались и отапливаются вручную, углем. В вагоне установлен водогрейный котел (в одном из тамбуров) он греет воду и горячая вода циркулирует по трубам системы отопления, она всем знакома – под ногами в купе у окна и в коридоре, там-же. Всю эту нелегкую работу по отоплению вагона выполняет проводник.
Но сейчас широко применяется электрическое отопление. В тех же водогрейных котлах установлены электрические ТЭНы, вода нагревается ими, а дальше все, как описано выше. А откуда получают ток ТЭНы? От локомотива – электровоза, современные тепловозы также оборудуются системой отопления. На электровозах установлены трансформаторы для нужд тяги и для многого другого, вот на трансформаторах и находится обмотка отопления от которой и происходит отбор напряжения для нужд электроотопления вагонов.
Отопление включается машинистом на пульте управления специальным ключом, который вставляется в пульт. Ключ находится у электромеханика поезда и вручается локомотивной бригаде после подключения кабелей отопления к составу. На станциях, где производится отцепка локомотива от состава эти действия и происходят. На электровозе с обоих сторон на лобовой части находятся розетки и кабели отопления, в профессиональной терминологии — «пинч», их хорошо видно, кому интересно. Эти кабели и розетки находятся также и на вагонах.
Кабель для отопления
После того как электровоз прицепился к поезду, проведена проба тормозов и поезд готов к отправлению, машинист обесточивает электровоз и опускает токоприемники, а поездной электромеханик, и никто другой, подключает кабель отопления от электровоза к вагону. Кабель фиксируется в розетке и запирается в ней ключом, этот ключ и выдается локомотивной бригаде. После чего машинист поднимает токоприемники, электровоз готов, производится кратковременная проверка работы отопления и если все нормально, поезд отправляется. В пути следования ключ, вставленный в пульт управления поворачивается машинистом, подключается контактор отопления поезда, загораются контрольные лампы на пульте машиниста и у проводников в вагоне. Все, отопление работает и всем тепло. На профессиональном жаргоне это называется «ехать на элетролопате».
Проводники сами могут регулировать температуру в своих вагонах для комфорта пассажиров. Весь состав соединен системой кабелей отопления с электровозом. Но иногда происходят и нежелательные сбои. Что-то происходит в цепи отопления и тогда на электровозе срабатывает защита, машинист обязан отключить отопление, об этом он сообщает начальнику поезда по радиосвязи а тот совместно с поездным электромехаником принимает меры по поиску и устранению неисправности. Ну тогда, как в былые времена, проводники засучив рукава, приступают к ручному отоплению вагона, углем. На станциях экипировки каждый вагон снабжается аварийным запасом угля, для таких вот нестандартных ситуаций.
На каждой дороге определен приказом так называемый отопительный сезон с началом которого и происходят те процессы, которые я описал. Вся система электроотопления на локомотивах тщательно проверяется ремонтным персоналом и имеющий неисправности данной системы локомотив в зимнее время на линию не выйдет. Вот и все.
Отопление пассажирских вагонов
Назначение отопления и виды систем отопления вагонов
Приборы отопления любой системы должны быть безопасны в пожарном отношении, просты в обслуживании и надежны в работе.
В зависимости от способа получения тепла для обогрева вагонов системы отопления подразделяются на:
1. Водяная система отопления в нее входят: котел; трубы; батареи – все заполнено водой. Подогрев воды в котле происходит при помощи сжигания твердого топлива;
2. Комбинированная система отопления в нее входят: котел; трубы; батареи – все заполнено водой. Подогрев воды в котле происходит при помощи сжигания твердого топлива или от электричества. В основание котла вмонтированы электронагревательные элементы – тэны 24 шт;
3. Электрическая система отопления в нее входят электропечи установленные у пола (под сиденьями и вдоль стен) и электрокалориферы установленные в воздуховоде системы вентиляции;
4. Смешанная система отопления в нее входят комбинированная система отопления и электрическая система отопления.
Устройство водяной системы отопления
В котельном отделении имеется запасной бак из которого пополняется система отопления водой. На котле установлен ручной насос – предназначенный для пополнения системы отопления водой, а у тех систем, где нет циркуляционного насоса, и для усиления циркуляции воды в системе отопления воды.
Циркуляционный насос установлен на трубах отопления с малой стороны и предназначен для усиления циркуляции воды в системе отопления. У тех систем, где имеются циркуляционные насосы на трубах с большой и малой стороны у основания котла установлены дроссельные заслонки (типа пробкового крана) – предназначенные для перекрытия труб отопления перед включением циркуляционного насоса.
На котлах установлены термометры : ртутные; дистанционные – предназначены для измерения температуры воды в котле. Обычно устанавливается два термометра: один показывает температуру воды в котле; второй температуру в воздуховоде системы вентиляции в зимний период. Имеются гидрометры показывающие уровень воды в котле, устанавливаются на котле.
В туалетах с нерабочей и рабочей стороны имеются краны разбора горячей воды для технических нужд (мытья полов, отогревания труб умывальных чаш, фановых труб унитазов и т.д.).
Пополнение системы отопления водой и усиление циркуляции воды в системе отопления вагона
Для пополнения системы отопления водой необходимо:
1. Проверить, чтобы вентиль под запасным баком был закрыт;
2. Открыть кран на трубе от системы холодного водоснабжения;
3. Открыть вентиль от запасного бака;
4. Открыть вентиль выше ручного насоса;
5. Движением рукоятки ручного насоса пополнить систему отопления водой, до тех пор пока из сигнальной (контрольной) трубы не польется вода;
6. Закрыть кран на трубе от системы холодного водоснабжения;
7. Закрыть вентиль выше ручного насоса;
8. Закрыть вентиль от запасного бака.
Циркуляция воды в системе отопления при помощи ручного насоса:
Малая сторона отопления:
1. Проверить, чтобы вентиль от запасного бака был закрыт;
2. Закрыть вентиль на главной трубе с малой стороны отопления у котла;
3. Открыть вентиль на тонкой трубе (обратке) на малую сторону;
4. Открыть вентиль выше ручного насоса;
5. Открыть кран для выпуска воздуха с малой стороны отопления;
6. При помощи ручного насоса произвести циркуляцию воды по трубам малой стороны отопления, до тех пор пока стояк и трубы не станут горячими, а из крана для выпуска воздуха польется горячая вода.
7. Закрыть кран для выпуска воздуха с малой стороны отопления;
8. Закрыть вентиль выше ручного насоса;
9. Закрыть вентиль на тонкой трубе (обратке) на малую сторону;
10. Открыть вентиль на главной трубе с малой стороны отопления у котла.
Большая сторона отопления при помощи ручного насоса циркулируется так же как и малая сторона отопления, только все краны и вентили с большой стороны отопления.
Циркуляция воды в системе отопления при помощи циркуляционного насоса:
1. Проверить, чтобы были открыты два вентиля циркуляционного насоса;
2. Закрыть дроссельные заслонки;
3. Включить циркуляционный насос;
4. После выключения циркуляционного насоса открыть дроссельные заслонки для естественной циркуляции воды, краны циркуляционного насоса можно оставить открытыми, открыть краны для выпуска воздуха.
В случае неисправности циркуляционного насоса, модно произвести циркуляцию системы отопления ручным насосом:
Малая сторона отопления:
1. Закрыть главный вентиль на главной трубе с большой стороны отопления у котла;
2. Закрыть дроссельные заслонки;
3. Открыть вентиль на тонкой трубе обратки;
4. Открыть вентиль выше ручного насоса;
5. Открыть кран для выпуска воздуха с малой стороны;
6. После циркуляции закрыть кран для выпуска воздуха с малой стороны;
7. Закрыть вентиль выше ручного насоса;
8. Закрыть вентиль на тонкой трубе обратки;
9. Открыть дроссельные заслонки;
10. Открыть главный вентиль на главной трубе с большой стороны отопления у котла.
Причины нарушения циркуляции воды в системе отопления вагона и способы их устранения
1. Воздушные пробки в системе отопления – проциркулировать систему отопления и удалить воздушные пробки;
2. Недостаточно воды в системе отопления – пополнить систему отопления водой;
3. Закрыты или не полностью открыты вентили у расширителя или в котле, на главной трубе отопления – проверить положение вентилей, при необходимости открыть их полностью;
4. Частичное замерзание труб отопления (большая сторона отопления труба в полу тамбура) – необходимо обнаружить замерзшее место трубы, отогреть горячей водой, усилить горение топлива в котле;
5. Засорение труб отопления или основания котла – доложить ЛНП и ПЭМ, сделать запись в журнале ремонта на промывку системы отопления.
Заправка системы отопления водой
При плюсовой температуре:
1. Вентили на главных трубах отопления, у расширителя и котла, должны быть открыты полностью;
2. Открыть краны для выпуска воздуха с большой и малой стороны отопления;
3. Присоединить кран от водоразборной колонки к наливной трубе системы отопления;
4. Заполнить систему отопления водой, до тех пор, пока из кранов для выпуска воздуха и сигнальной трубы расширителя не польется вода – в напор;
5. Необходимо закрыть краны для выпуска воздуха.
При низкой температуре наружного воздуха существуют два способа заправки системы отопления водой:
Первый : вагон ставят в теплое помещение и выдерживают там не менее суток, для того, чтобы нагрелись металлические части и заполняют систему отопления водой как при плюсовой температуре;
Второй: Можно заправить на улице, для этого необходимо :
1. Вентили на главных трубах отопления, у расширителя и котла, перекрыть;
2. Проверить два вентиля на тонкой трубе обратки – закрыты;
3. Вентиль выше ручного насоса – закрыт;
4. Перед началом заправки котла водой, его можно растопить, чтобы нагрелись внутренние стенки котла, и заправить котел и расширитель водой – пока из сигнальной трубы расширителя не польется вода;
5. Необходимо нагреть воду в котле до 90-95 О С, потом заполнить малую сторону отопления водой, для этого:
5.1 Открыть вентили у расширителя и котла;
5.2 Открыть кран для выпуска воздуха с малой стороны;
6. Закрываем кран для выпуска воздуха на малой стороне. Греем воду в котле – прогреваем малую сторону. Потом заполняем большую сторону, для этого:
6.1 Открыть вентиль у расширителя и котла на большую сторону отопления;
6.2 Открыть кран для выпуска воздуха с большой стороны.
Растопка котла
Перед растопкой котла необходимо обратить внимание на:
— то, что система отопления полностью заполнена водой;
— положение вентилей на главных трубах отопления у расширителя и котла – должны быть полностью открыты;
— исправность ручного насоса – работает с нагрузкой;
— отсутствие течи воды из труб отопления;
— наличие топлива (угля) – должно быть в достаточном количестве;
— наличие инвентаря в котельном отделении – ведро, совок, шуровка, пика (лом);
— чистоту и порядок в котельном отделении – не должно быть посторонних предметов: веник, тряпка, бумага, дрова;
— наличие и исправность колосниковых решеток.
НЕ РАСТАПЛИВАТЬ КОТЕЛ ЛЕГКОВОСПЛАМЕНЯЮЩИМИСЯ ЖИДКОСТЯМИ.
Зачем при наличии электропитания нужен старый добрый угольный котёл в вагоне
Это преобразователь питания пассажирского вагона дальнего следования. В современном вагоне электричество нужно почти для всего, начиная от 5 Вольт в розетках USB, 220 В в розетках для пассажиров в каждом купе и на микроволновке у проводника, 110 В для системы управления. И ещё не считая таких мелочей, как насосы, водонагреватели, кондиционеры, обеззараживатели и моторы дверей.
Без питания вагон не живёт. Вообще. Даже если сломать вагонный аккумулятор, ваш вагон сможет пользоваться аккумулятором соседнего — это есть в протоколе энергообмена (с точки зрения второго проводника, к нему подключится ещё один потребитель).
И при этом всём даже на самые современные вагоны продолжают ставить угольные котлы.
Как устроен вагон
Чтобы разобраться в том, почему нужен угольный котел, давайте сначала разберёмся, какие вообще основные подсистемы есть у вагона. Вот самый простой случай:
Вагон может цепляться к тепловозу, электровозу или ещё какому-нибудь изобретению сумрачного русского гения. Про дизельные электрички мы уже рассказывали. Есть три варианта передать электричество вагону.
По высоковольтной трассе напряжением 3000 Вольт, вот такой:
По «аварийному» каналу для питания от аккумулятора соседнего вагона 110 Вольт примерно вот через такие коммуникации:
И ещё механическим путём. То есть вращая его колёса. Это настолько элегантное решение, насколько вообще возможно при обеспечении универсальности. Выглядит это вот так:
Это генератор, работающий от вращения колёсной пары. Он связан карданом с одной из колёсных пар, и благодаря вращению пары вращается и вал, генератор вырабатывает электричество.
Что-то тянет за собой вагон, колёса у него крутятся, и часть усилия передаётся на генератор вагона. Генератор представляет собой стандартную схему — «перевёрнутый» электродвигатель.
Кардан можно вручную отсоединить. Это нужно на случай, если что-то заклинит в генераторе и он будет работать как тормоз. В этом случае срабатывает предохранительная муфта и генератор начинает вращаться вхолостую. Отсоединение кардана — это аварийный случай по механическим повреждениям. В случае более высокоуровневых поломок срабатывает предохранитель и генератор начинает вращаться вхолостую.
Различия между автономными вагонами и вагонами с трассой
Вагон с таким генератором, очевидно, катится чуть хуже (с большим усилием), чем вагон без генератора. Потому что на работу этого самого генератора тратится механическая энергия. С точки зрения того, что этот вагон тянет, автономная модель более «шершавая», чем без генерации. Это означает большие потери, например, топлива. Что вполне логично.
С другой стороны, автономные вагоны универсальны и могут входить в состав любого поезда. У них есть полная обратная совместимость с даже паровозами (теми самыми, которые на пару, которые стоят в виде экспонатов на вокзалах) — если прицепить их к такому, получится подвижная паровая электростанция.
Все вагоны оснащены высоковольтной магистралью (для отопления). Не на всех она используется для питания собственных нужд вагона — тогда ставят генератор. Причина в том, что современные вагоны делают с беззазорной сцепкой и герметичным межвагонным переходом, а старая сцепка «гармошкой» (через которую «прорезинивались» некоторые зайцы, причём не всегда выживая в процессе) геометрически несовместима с новыми стандартами. Беззазорная сцепка и герметичный межвагонный переход — это разные поколения вагонов. В итоге мы имеем два стандарта, и всё идёт к тому, что герметичная сцепка будет побеждать.
Естественно, какой вагон выбрать и заказать, решает перевозчик.
Аккумулятор
По очевидным причинам на стоянках и до скорости 35 км/ч от генератора энергия не поступает. Поэтому нужен аккумулятор.
Аккумулятор монтируется во взрывозащищённом боксе (если что-то пойдёт не так, стенка бокса отстрелится и взрывная волна пойдёт наружу от поезда, что быстро и относительно безопасно её погасит). Вот такой же отсек на двухэтажном вагоне:
Напряжение бортовой сети вагона — 110 Вольт. Аккумуляторы ставятся и кислотные, и щелочные — заказчик по региону эксплуатации выбирает разные батареи.
Срок более-менее нормальной эксплуатации аккумулятора — 5–7 лет в хороших условиях. На практике случаются ситуации глубокого разряда без возможности восстановления батареи — например, когда вагон оставили в поле на морозе и некоторое время не трогали. Батарея уходит в критический разряд, и всё.
Ещё один ящик под одноэтажным вагоном — ПСН (преобразователь собственных нужд).
Это устройство, которое управляет всеми источниками энергии вагона на входе и раздаёт всем устройствам вагона нужный ток на их входы. В том числе вот на эти розетки:
Проводники, кстати, рассказывают, что особо продуманные граждане уже возят с собой полуторакиловаттные чайники. И ничего, сеть выдерживает. Но это экстрим уже, потому что допустимая мощность розеток в купе — 100 Вт. Больше — это грубое нарушение условий эксплуатации.
Напряжение 110 Вольт вагонной сети гуляет в пределах от 100 до 144 Вольт, и это нормальная ситуация. Раньше у проводника был вольтметр и на нём было видно реальное напряжение. Сейчас стрелочный вольтметр спрятан под панель с сенсорным экраном, а на экране видно данные мониторинга на картинке с разбиением по подсистемам: лучше смотреть на десятки показателей, но раньше ориентировались на опыт и вольтметр.
Все бортовые приборы (включая кулер для воды, который вместо титана в современных вагонах) рассчитаны на этот диапазон напряжений.
ПСН также управляет зарядом батареи. Одна из важнейших частей электроники вагона — организация правильного режима подзарядки (в частности, в аккумуляторном боксе есть датчик и в зависимости от температуры выбирается режим).
Так зачем котёл?
Вагоны в России рассчитаны на диапазон от –50 до +50 градусов. Именно такие производит для заказчика Тверской вагоностроительный завод (все фотографии в посте из цехов). Чтобы эксплуатировать вагон в условиях –50 градусов, нужна система отопления. А она требует очень много энергии. Если есть высоковольтная трасса и на ней есть напряжение, водонагреватель работает от электричества.
Если же поезд двигается по неэлектрифицированному участку железной дороги и при этом нет мощного генератора где-то в составе поезда (когда они есть — это специальные случаи), то нужно где-то брать дополнительную энергию на обогрев.
Её получают химическим образом — просто сжигая дрова и уголь.
А вот так загружают ТВЭЛы:
На самом деле это, конечно, теплоэлектронагреватели, которые монтируются в основание котла.
В двухэтажных вагонах котла и титана нет, равно как и водяного отопления. Только электрика. В двухэтажных вагонах везде централизованное снабжение: нет 3000 Вольт, вагон может работать только на критичные системы на 110 Вольтах от соседнего. Но их пускают только по маршрутам, где полная электрификация пути, поэтому проблем нет.
Вот и всё. Да, мы сейчас говорили про пассажирский вагон дальнего следования. В метровагонах и вагонах электричек может устанавливаться другая система отопления — с раздельным водным контуром и электрокалориферами или вообще без водного контура.
