Топ 5 лучших видеопередатчиков для мини коптеров
Видеопередатчики (VTX) — это устройства передающие видеосигнал с вашего коптера на очки или наземную станцию. В этой статье мы рассмотрим самые востребованные модели для гоночных дронов / миникоптеров.
Список состоит из видеопередатчиков на 5,8 ГГц, выбранных исходя из моего опыта и с учетом их характеристик и функционала. В любом случае, прежде чем сделать окончательный выбор, рекомендую изучить вопрос немного подробнее. Вот, к примеру статья про критерии выбора видеопередатчика для мини коптеров.
Я собрал характеристики видеопередатчиков 5,8 ГГц в одну таблицу, так что вы можете сравнить их более детально.
Общие характеристики представленных видеопередатчиков:
Eachine TX805 — лучший бюджетный видеопередатчик
У Eachine TX805 есть весь необходимый функционал:
TBS Unify Pro32 HV — топовая модель
TBS Unify Pro32 HV — компактный, но очень мощный видеопередатчик, он считается одним из лучших по нескольким причинам: выходная мощность соответствует заявленной, чистый выходной сигнал, очень высокое качество сборки и надежность.
Выходная мощность 1000 мВт (и даже больше) в таком мелком корпусе — это очень универсальное и удобное решение! Его можно использовать для дальних полетов, для гонок и фристайла. Отлично подойдет практически всем и каждому.
Еще одна киллер-фича — поддержка системы TBS Crossfire (если, конечно, вы ей пользуетесь). Передатчик подключается к приемнику Crossfire и после этого можно менять настройки через Crossfire. Хорошее решение для тех, у кого нет полетного контроллера, BetaflightOSD и т.д., например, для летающих крыльев и т.п. самолетов.
В любом случае, настройки можно поменять при помощи кнопки, правда ей очень сложно пользоваться; а подсчитывание количества миганий светодиода для определения настроек — это просто кошмар.
AKK FX2 & X2 Ultimate — для бюджетных дальнолетов
Возможно, это вторые по мощности видеопередатчики из тех, что я тестировал. Они должны выдавать до 1200 мВт, и, хотя в моих тестах выходная мощность составляла 100-300 мВт, все равно это хороший результат для бюджетного дальнолета.
TBS Unify Pro32 Nano — лучший из мелких
Ищите видеопередатчик для вупа? Судя по характеристикам, самый лучший — TBS Unify Pro32 Nano. Это самый маленький видеопередатчик, его размер 15 х 13 х 2 мм, вес всего 1 грамм! Да, выходная мощность до 400 мВт!
Eachine Nano VTX — самый мелкий бюджетный видеопередатчик
Если Unify Pro32 Nano слишком дорогой, тогда обратите внимание на Eachine Nano VTX. Он почти такой же мелкий и легкий, как Pro32 Nano, только значительно дешевле. Очень похожие характеристики, однако питать его можно только от стабилизатора на 5 вольт, т.е. его нельзя подключать напрямую к LiPo аккумулятору.
Во время тестирования оба купленных экземпляра отлично работали. Однако, видел несколько отзывов, что с этими видеопередатчиками бывают проблемы. Думаю, все дело в контроле качества, уровень которого ниже, чем у более дорогих моделей.
Eachine TX526 — самый дешевый
Однако, учтите, что у него используется разъем RP-SMA, убедитесь, что антенна совместима, ну или приобретите адаптер.
Более старые топовые видеопередатчики
Это список видеопередатчиков, которые мы рекомендовали ранее, но они всё ещё актуальны.
ImmersionRC Tramp HV VTX
Вы можете выбрать канал и мощность при помощи Тараниса и скрипта на LUA. Однако на Unify Pro вы теряете возможность передавать аудио сигнал, а Tramp — может передавать аудио и управляться одновременно, т.к. для управления используется отдельный порт.
TNR wand — отличный аксессуар, позволяет менять настройки видеопередатчика, не касаясь его (полезно, если вы не можете менять настройки через Таранис).
Holybro Atlatl HV V2
Это довольно универсальный вариант, т.к. в нем есть практически все что нужно от видеопередатчика. Он разработан с учетом установки в стек с полетным контроллером, просто убедитесь, что в раме есть для этого место. Максимальная мощность увеличена до 800 мВт (относительно первой версии), что даст увеличение радиуса приема.
Более подробно читайте в обзоре.
Matek HV VTX
OBVTX – Oscar’s Backpack VTX (видеопередатчик — рюкзак от Оскара)
OBVTX — это крохотный видеопередатчик, со всем необходимым функционалом, которого мне не хватало в существующих видеопередатчиках. Он насколько компактный, что вы можете его установить прямо позади микрокамеры. Есть поддержка протокола SmartAudio и кнопка для смены настроек. Максимальная выходная мощность 200 мВт, но можно уменьшить до 25 мВт и выбрать Pitmode.
Благодаря разъему MMCX не нужно беспокоиться о надежности, раньше часто использовали U.FL, которые были очень хрупкими. Если вам нужно простое и надежное устройство, покупайте OBVTX 🙂
Runcam TX200U
Этот видеопередатчик можно поставить позади курсовой камеры, например, MicroSwift 2. Такое решение сильно упрощает сборку в тесных рамах.
Изначально у TX200U активирован Lock Mode, в котором ограничена выходная мощность и список доступных частот, чтобы соответствовать законам разных стран. Однако этот режим можно отключить.
Недостаток — его можно питать только от стабилизированного источника на 5 вольт (3,5 — 5,5 В), вероятно это главная причина его компактности (т.к. нет встроенного стабилизатора и фильтра).
Eachine VTX03 Super Mini VTX
Eachine VTX03 — очень маленький, легкий и доступный видеопередатчик, при этом у него отличные характеристики (судя по обзорам в интернете). Для антенны используется разъем U.FL (как у Unify Pro). Если вы используете антенны с разъемом SMA, то можно подключить переходник. Поддержка 72 каналов — это, наверное, перебор для большинства из нас 🙂 но пусть будет.
Однако, питать его можно только от стабилизированного источника на 5 Вольт (допустимое напряжение 3,5 — 5,5 вольт).
FPV передатчик для GoPro
Этот режим не подходит, так как появляется задержка в 3-4 секунды и квадрокоптер за это время может пролететь метров 20 или врезаться в препятствие.
Для использования GoPro как курсовой камеры необходимо подключать ее к видеопередатчику специальным кабелем.
Или воспользоваться устройством Eachine Light L250 5.8G 250mW VTX FPV Transmitter For Gopro 3.
Комплектация поставки Eachine Light L250 5.8G 250mW VTX FPV Transmitter For Gopro 3
Eachine Light L250 5.8G 250mW VTX FPV Transmitter For Gopro 3 поставляется с кабелем к которому можно подключать питание 3.5-5.2 вольта.
Практическая дальность передачи видео на Eachine Light L250 5.8G 250mW VTX FPV Transmitter For Gopro 3 составляет около километра.
Так что обращайте внимание на разъем антенны! Он должен быть как на фото выше и называться SMA Male.
Теперь посмотрим на частоту передатчика.
Тут китайцы постарались и у владельцев основных систем FPV проблем с сопряжением имеющегося оборудования с данным FPV передатчиком для GoPro не будет.
Подводя итоги можно сказать, что Eachine Light L250 5.8G 250mW VTX FPV Transmitter For Gopro 3 это хорошее дополнение для владельцев третьей GoPro. Теперь камеру легко использовать в качестве курсовой и получать с нее «живое видео» без коммутации проводов и крепления на FPV носителе передатчика.
Просто вставляем интегрирующийся FPV передатчик в камеру, прикручиваем антенну и можно отправляться в полет!
Где купить видеопередатчик для GoPro
Видеоприемник для него
Видеопередатчики FPV: технические характеристики. Какой купить?
Всё о FPV видеопередатчиках, какие бывают и как выбрать. В этой большой статье мы подробно рассмотрим видеопередатчики.
Видеопередатчик — это устройство, которое принимает аналоговый или цифровой видеосигнал с FPV камеры, обрабатывает его и транслирует на ваше принимающее устройство, это может быть шлем или очки, а может быть и просто экран.
Технические характеристики видеопередатчика, тонкости выбора
Видеопередатчик это один из основных компонентов, позволяющих вам видеть глазами квадрокоптера. Далее, мы перечислим основные характеристики видеопередатчика, на которые необходимо будет обращать внимание при выборе и покупке.
Мощность
Какая бывает мощность видеопередатчика? Мощность бывает как правило 3 вариантах, реже больше: 25mW (читается как миллиВатт), 200mW и 600mW.
25mW — это стандарт для гонок на квадрокоптерах по FPV, как правило, такой мощности хватает для любой гоночной трассы и эта мощность практически не создает помехи другим пилотам. Дистанция обычно не превышает 100 метров.
200mW — стандартная мощность для фристайла, то есть, свободный полет на короткие дистанции, выполнение трюков. Дистанция обычно не превышает 500 метров.
600mW — это уже излишняя мощность для гоночного дрона, как правило на дальние расстояния мы не летаем, для этого есть съемочные дроны и дальнолеты. Также видеопередатчик будет сильно греться, будет максимально создавать помехи другим пилотам.
Сейчас все видеопередатчики (современные) имеют функцию регулировки выходной мощности и вы без труда сможете сами ее регулировать.
Гости нашего сайта из разных частей мира, поэтому совет: узнайте о местных правила, например, в Европе запрещено использовать транслирующие устройства мощностью более 25mW, а вот в России даже если что-то тоже и есть, никто вас проверять не будет.
Радиодиапазоны для передачи видео
Радиодиапазоны (Wireless Band) бывают 3-х видов:
На практике же, все современные видеопередатчики работают на частоте 5.8GHz. Это сделано по той причине, что радиоаппаратура управления работает на частоте 2.4GHz, и если видео тоже будет передаваться на этой частоте, то они будут друг друга глушить и создавать сильные помехи. Еще одна причина, по которой используют высокие частоты для видеопередачи — чем ниже частота, тем больше размер круговой поляризационной антенны. Мало кто захочет ставить на дрон здоровую антенну, вместо миниатюрной для 5.8GHz.
Если вы собираете дальнолет или самолет, то с ними как правило используется радиоаппаратура управления на частоте 900MHz или 433MHz. На низких частотах диапазон значительно увеличивается, как и проходимость сигнала через препятствия, такие как деревья, постройки и прочие большие препятствия.
Единственным недостатком низких частот будет то, что на них теряется качество видео. На 5.8GHz оно лучше, чем на 1.3GHz. Ну и придется смириться с большими антеннами.
Каналы
Также есть понятие как «Группа», обозначается как «Band», а в связке с каналом обозначается буквой, например, A-3, где А — это группа (band), а 3 — это канал.
Некоторые производители в гонке за рынок, делают возможность выбирать группу за пределами спектра 5.8GHz. В некоторых странах это может быть запрещено и преследоваться по закону. Рекомендуем использовать только группы: “A”, “B”, “C”, “D”, или “R”.
Совместимость видеопередатчика с аппаратурой
У некоторых видеопередатчиков (да и во многих обзорах) можно увидеть строчку «Совместимость» (Compatibility). Причем пишут там, что совместим он с FatShark. Не ведитесь на это, совместимость определяется только наличием групп и каналов (А-1, В-3 и т.д.). Все остальное это просто маркетинг.
Форм-фактор
Form Factor (форм фактор) — это размер платы передатчика. Как правило, это миниатюрные устройства, размером как и приемник аппаратуры управления и крепится в задней части квадрокоптера. Но сейчас все чаще производители начали делать видеопередатчики размером 30х30мм. Это стандартный размер полетного контроллера, поэтому ПК и видеопередатчик устанавливаются башней, друг над другом, это экономит место, да и просто удобнее + к этому, требуется меньше проводов по длине.
Размер и вес
Размер и вес пишется для каждого передатчика, потому что это тоже важные данные. От размеров зависит то, вместится ли плата в вашу сборку и сколько еще останется свободного места. Например, сборки квадрокоптеров с рамой 210мм настолько компактные, что туда не влезет большинство видеопередатчиков. Вес имеет большое значение для сборки мини и микродронов.
Разъем для антенны
SMA — это стандартный, большой разъем с резьбой, он много лет использовался в радиоэлектронике, как надежный и простой разъем. Да и сейчас это один из самых популярных разъемов. Производится он в двух вариантах: SMA и RP-SMA, поэтому, когда купите видеопередатчик с SMA, то и антенну нужно покупать с таким же вариантом разъема, будьте внимательны!
uFL — этот коннектор значительно меньше SMA и используется в компактных сборках, где нет возможности ставить все большое. Коннектор этот press-fit, то есть защелка. Поэтому будьте внимательны и сразу осматривайте после краша (и не только) подключение антенны к передатчику. Если антенна отстегнулась, то видеопередатчик сгорит, при условии, что он будет некоторое время работать без антенны.
MMCX — это один из новейших разъемов. Он похож на uFL, но меньше по размеру. Тип соединения с антенной такой же — press-fit. MMCX собрал в себе компромиссы: от SMA долговечность, а от uFL вес и размеры. Единственный недостаток — трудно найти антенну с таким же разъемом.
Прямой контакт — (Direct Solder) для некоторых видеопередатчиков предусмотрена возможность прямого припаивания антенны к разъему. Есть мнение, что это увеличивает мощность сигнала. Но такой способ контакта мы не рекомендуем.
Кроме того, всегда можно использовать переходники с одного коннектора на другой, но это ухудшит как диапазон, так и само качество видео. Поэтому, лучше сразу позаботьтесь о том, чтобы коннектор антенны совпадал с коннектором видеопередатчика.
Внутренний микрофон
У некоторых передатчиков можно встретить внутренний микрофон (Internal Microphone). Он записывает звук и передает их в FPV шлем или очки, вам нужно будет только подключить наушники. Профессиональные пилоты говорят, что это помогает лучше чувствовать дрон, на слух они могут более точно управлять газом квадрокоптера. Но мы бы не стали тратить лишние несколько сотен рублей из-за микрофона, но, если бы он был, мы бы точно были не против его наличия.
Корпус
Большинство видеопередатчиков продаются в виде «голой» платы в термоусадке, обычно прозрачной. С одной стороны разъем для подключения питания и с другой стороны коннектор антенны. Обычно видеопередатчики размещают внутри рамы дрона и он хорошо защищен, но если у вас другая сборка, лучше использовать корпус из алюминия или хотя бы из пластика.
Напряжение
Большинство видеопередатчиков рассчитаны на определенный ток. Будьте внимательны к входному напряжению, если вы будете подключать видеопередатчик напрямую к аккумулятору. Неправильно выбранный ток приведет к значительному шуму на видео и артефакты. Дорогие видеопередатчики скорее всего будут с защитой от такого, но лучше всегда читать отзывы, прежде чем покупать.
Важно заметить, что большинство видеопередатчиков не будут работать на 5V (на 5V работает полетный контроллер, например), потому что это один из самых мощных компонентов в квадрокоптере, далее идут только регуляторы оборотов с двигателями. Так что, если вы собираете микродрон, то внимательно смотрите, может ли видеопередатчик работать на низком напряжении.
Переключение каналов видеопередатчика
Есть три способа переключения каналов видеопередатчика. Один способ уже устарел.
Множество новейших видеопередатчиков поддерживают переключение каналов с помощью Betaflight OSD.
PIT Mode — ПИТ режим
PIT режим придуман производителями специально для гонщиков. Как уже писалось выше, переключение каналов может привести к сбоям в видео других пилотов, PIT придуман для того, чтобы понижать мощность до 0,5mW для смены каналов. Вы включаете ПИТ и спокойно меняете канал видео, при этом, вы не будете мешать другим пилотом. Если это вам необходимо, то следует покупать видеопередатчик с PIT-модулем.
Betaflight Programming Support (SmartAudio, Tramp Telemetry)
Это цифровой телеметрический протокол, с помощью которого настраивается связь между полетным контроллером и видеопередатчиком, это позволит вам менять каналы, выходную мощность, включать PIT режим и так далее, через Betaflight OSD. Один раз попробуете эту функцию и больше не захотите другие видеопередатчики, так что, будьте осторожны
Видеопередатчик (VTX) для квадрокоптера, что нужно знать
Видеопередатчик это важный компонент FPV системы квадрокоптера.
Видеопередатчик — это устройство, которое принимает видеосигнал с FPV камеры квадрокоптера, преобразовывает его в видеосигнал определенной частоты и передает на принимающее устройство пилота, например, в шлем или очки.

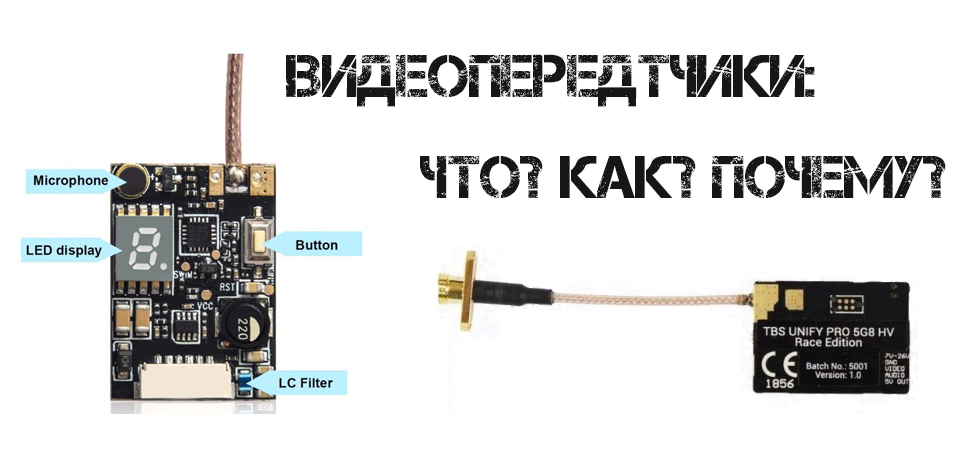

Выглядит видеопередатчик для квадрокоптера вот так:
Характеристики видеопередатчика, как выбрать и на что следует обращать внимание
Любой электронный компонент обладает рядом технических характеристик, на которые следует обращать внимание при выборе, это относится и к видеопередатчикам.
Далее мы рассмотрим 13 пунктов, которые учитывается при выборе этого важного компонента FPV системы квадрокоптера.
Выходная мощность
Выходная мощность — это определение, сколько энергии излучает видеопередатчик в процессе работы. Большая мощность означает бОльшую дальность, но сопровождается «побочными эффектами» — создаются помехи другим пилотам, который будут летать с вами.
Большинство видеопередатчиков имеют мощность:
25mW — это идеальная мощность для полетов в помещении и для гонок. При хорошей настройке и правильной установке антенны, такая мощность будет достаточной для полетов на любой гоночной трассе FPV.
200mW — это золотая середина. На этой мощности значительно увеличивается дальность полета и вы сможете высоко взлетать и отлетать на значительные расстояния.
400mW — Довольно большая мощность, используется для дальних полетов.
600mW — это уже слишком много и создает помехи другим устройствам, не рекомендуется использовать такую мощность.
Все современные видеопередатчики имеют возможность регулировать выходную мощность сигнала, это позволяет удобно использовать дрон в помещении, выставив ему мощность в 25mW и на улице на дальние дистанции на 200 или 400mW. Стоит учитывать, что чем выше мощность, тем быстрее разряжается аккумулятор, так как возрастает электропотребление.
Читатели нашего сайта со всего мира, поэтому есть один нюанс насчет мощности видеопередатчиков — в Европе запрещено использовать мощность более 25mW, а в России как таковых надзорных органов нет, за исключением полетов около аэропортов и режимных объектов. В США требуется получить лицензию HAM.
Диапазон беспроводного сигнала
Есть несколько общепринятых и легальных диапазонов для передачи видео:
Как правило, это означает, что вы будете видеть самую четкую картинку с минимумом помех. Но есть и обратная сторона, так как волна короткая, то и огибающая способность сигнала будет меньше, а значит, если улететь за большие препятствия, то будут помехи или вообще потеря связи — это первый момент.
Второй момент: все пилоты используют аппаратуру управления, которая работает на частоте 2.4GHz, а значит, частоту 2.4G нельзя использовать для видео, так как она уже занята управлением. Также, если для видео использовать частоту ниже 2.4G — также буду создаваться помехи для сигнала управления.
Третий момент: у диапазонов с длинной волной (1.3GHz и ниже) очень большие и тяжелые антенны, поэтому их почти никто и не использует.
Где используются частоты 1.3MHz, 900MHz и 433MHz?
Такие частоты используются для использования квадрокоптеров и самолетов дальнего радиуса действия и используются специальные устройства, например, TBS Crossfire. Благодаря использованию низких частот, значительно увеличивается диапазон, так как сигнал с длинными волнами хорошо проходит через препятствия, такие как деревья, постройки и так далее.
Видео, которое передается по такой частоте, значительно хуже по качестве, чем более в более высоких частота — это обусловленно тем, что такая частота несет в себе меньше данных.
Поддержка каналов
Все современные видеопередатчики поддерживают каналы, обычно их 40.
Что такое канал видеопередатчика? Это часть одной и той же частоты, но поделенная на равные промежутки этой частоты, чтобы была возможность использовать их другим пилотам, в итоге на гонках могут летать сразу 40 и более пилотов, при этом, каждый будет использовать частоту 5.8G, но у каждого будет свой «кусок» сигнала. Канал в большинстве видеопередатчиков отображается на маленьком экране.
Совместимость
Хитрые продавцы и производители видеопередатчиков могут писать что-то вроде «совместим с FatShark», не ведитесь на это, так как совместимость определяется только частотой, на которой вещает видеопередатчик FPV, а это всего лишь уловка.
Форм-фактор. Размер
Современные видеопередатчики имеют такую же форму, как и приемники, но сейчас чаще стали продаваться видеопередатчики квадратной формы и устанавливаются над полетным контроллером башней. Какой лучше выбрать? Это зависит от рамы, если рама вашего дрона длинная, то берите обычный, а если высокая и короткая — то лучше взять квадратный форм-фактор (30*30).
Размер и вес
Размер определяется наличием свободного места в раме, как это написано выше и часто производители делают не очень компактные видеопередатчики, поэтому сравнивайте размеры с местом, которое есть в вашей раме.
Вес тоже имеет значение и чем он меньше, тем лучше. Сравните 2-3-4-5 похожих видеопередатчика и купите самый легкий.
Разъем для антенны
Разъемов для антенн много, но самые популярные это:
Какой тип выбрать зависит от того, что вы собираете. Они отличаются размером и прочностью, поэтому рекомендуем вам прочитать статью:
Встроенный микрофон
На многих видеопередатчиках стали устанавливать микрофоны, они используются для того, чтобы слышать звук работы двигателей. Профессиональные пилоты говорят, что это помогает лучше контролировать квадрокоптер.
Для любителей и начинающих не считаю нужным тратить лишние деньги на микрофон.
Корпус
Большинство видеопередатчиков просто обтянуты термоусадкой и ничем не защищены, потому что обычно расположены внутри корпуса рамы. Если вам нужна дополнительная защита, то продаются видеопередатчики в алюминиевом или пластиковом корпусах, но они тяжелее.
Напряжение
Некоторые видеопередатчики требуют определенный диапазон напряжения, поэтому при выборе учитывайте этот параметр. Например, многие видеопередатчики имеют большой диапазон входного напряжения — от 7 до 24V, поэтому можно не беспокоиться и использовать в качестве источника питания прямое соединение к аккумулятору LiPo 2-6S.
На плате разводки питания есть контакты с 5V, но на 5V работать видеопередатчик FPV не будет, так как это очень ресурсоемкий компонент, требующий большого напряжения.
Для микро-квадрокоптеров продаются специальные видеопередатчики с низким напряжением, менее 7V.
Механизм переключения каналов
Есть 4 механизма переключения между каналов:
DIP уже устарел и используется только в старых видеопередатчиках.
Кнопка с дисплеем — сейчас самый популярный вариант, просто нажимаете в определенном порядке кнопку и на дисплее будет меняться канал, например, 2-B, 3-A и так далее. Нельзя использовать на соревнованиях, так как идет перебор всех каналов и вы можете перехватить канал другого пилота или он ваш канал.
Инфракрасный пульт — очень удобная штука и используется на соревнованиях, так как можно выбрать сразу нужный канал, без перебора.
OSD (SmartAudio, Tramp Telemetry) — канал тоже выбирается сразу без необходимости перебора. Выбор производится через меню на дисплее очков или шлема. Функция крутая и набирает популярность.
PIT MODE (режим)
Используется в основном на соревнованиях. При активации мощность видеопередатчика снижается до 0.5mW, с целью поменять канал и не мешать своим эфиром другим пилотам. Очень нужна функция. Вам придется держать очки или шлем близко к квадркоптеру. После смены канала, PIT режим отключается и мощность восстанавливается.
Как подключить видеопередатчик для квадрокоптера к fpv камере
Такая схема позволит минимизировать появления помех от работы контроллера и передатчика.
Если же ваш видеопередатчик квадратного форм-фактора, то достаточно будет просто скрутить провода спиралью.
