Что такое pogo pin
Что такое pogo pin
Погопин (pogo pin) – это система пружинных контактов. Контакты получили такое название по аналогии с pogo stick игрушкой. Несмотря на то, что это название сегодня широко используется, Pogo является зарегистрированной торговой маркой Everett Charles Technologies (ECT), которая производит данные контакты уже более 40 лет.

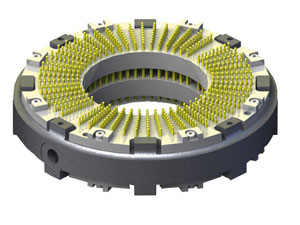

Обычно штыревые контакты pogopin устанавливаются плотными рядами на тестовой плате, которая затем замыкается на тестируемую плату. Зажатые между двумя электрическими схемами, острые наконечники на обоих концах штыря обеспечивают надежный контакт. Их часто используют в автоматическом тестовом оборудовании в виде матрицы игольчатых контактов, обеспечивающих быстрый и надежный контакт с тестируемым устройством. В некоторых конфигурациях высокой плотности такие сборки в форме кольца содержат сотни или тысячи индивидуальных погопин-штырей, такие устройства называют «пого-башнями». Погопины могут образовывать и более или менее постоянные соединения, например, в суперкомпьютере Cray 2. На уровне радиолюбителей контакты Pogopin используются для внутрисхемного программирования микроконтроллеров.
Конструкция и качество производство штыря имеет важное значение, поскольку они обеспечивают множество циклов стыковки и хай-фи передачу электрических сигналов. Штыри должны быть прочными, но с покрытием золотом для обеспечения надежного контакта. Самые высокотехнологичные контакты pogopin применяются в схемах с согласованным импедансом.
Он состоит из корпуса, в котором есть пружинка и иголки с наконечником определенной формы, напоминает телескопический амортизатор. Погопины предназачены для электрических цепей малого тока.
Основная сфера применения пружинящих контактов – тестирование, калибровка, прошивка и измерение параметров компонентов или печатных плат. Изначально погопины широко применялись при производстве сотовых телефонов и бытовой портативной техники. Здесь прошивка софта и тестирование устройств происходит прямо на конвейере.
Погопины идеально подходят для внутрисхемного программирования или других применений, когда пайка штыревых соединителей невозможна по каким-либо причинам. На печатной плате вместо разъема делается разводка контактных площадок. На тестирующую головку устанавливаются погопины, на время работы они прижимаются к контактным площадкам. За счет внутренней пружины обеспечивается небольшое усилие на наконечник и хороший контакт.
Технология использования погопинов эффективна при производстве большой партии оборудования и при тестировании изделий на конвейере.
Технические характеристики Р50-В1:
— 2.65 мм
— Рабочий ток: 3А
— Сопротивление: 50 мОм
— Усилие пружины: 75г
— Размеры: диаметр 0.68 х длина 16 мм
Технические характеристики Р75-В1:
— Материал наконечника: фосфористая бронза
— Материал пружины: нержавеющая сталь
— Диаметр наконечника: 1.02 мм
— Длина штыря: 15.85 мм
Пружинные контакты для внутрисхемного программирования
С недавнего времени начал в своих проектах применять для внутрисхемного программирования просто круглые контактные площадки. Решил раз и навсегда отойти от использования штыревых разъемов 6*2 с шагом 2,54 мм.
Применение данного способа внутрисхемного программирования позволяет экономить свободное место на печатной плате любого устройства. При этом, так же отсутствует необходимость закладывать в смету и в перечень работ закупку и монтаж штырьевого разъема.
К этим контактам на время загрузки прошивки подключается специальная прищепка. На самой прищепке прикреплена плата с пружинными контактами. Их называют pogopin. Для себя определил что буду использовать тип 1*6 контактов pogopin с шагом 1,27 мм. Вот как выглядит печатная плата с разъемом для программирования AVR микроконтроллера Atmega328p.
Чтобы на плате было место куда подключить прищепку, разработал новый компонент и корпус для среды Dip Trace. Тут нужно быть очень внимательным, и правильно расположить контакты на плате. Что и прищепка могла до них достать, и контакты были в правильной последовательности. В конце статьи буду все исходники.
Так как плата еще находится в производстве, кидаю фотку из письма от инженеров PCBway. Печатная плата кстати из проекта FM перехватчика для автомобилей экстренных служб.
В следующий раз я больше внимания уделю подготовке файла. Получилось так что контакты на плате для разъема покрыты слоем припоя. Ничего критичного в этом нет, но лучше будет если все же оставить голую медь.
Внимание! На некоторых фото вы видите контакты разъема с шагом 2,54. Это не ошибка, это необходимость. Так же и плата была заказана под такой разъем. Это тестовый прототип и на него прошивка будет заливаться другим способом. В исходных файлах все правильно, там контакты разъема имеют шаг 1,27 мм. В любом случае, изменить это не составит труда.
Не пропустите обновления! Подписывайтесь на нашу страницу в Instagram.
Так же у нас есть Telegram канал.
Вам понравился наш проект? Поделитесь с друзьями!

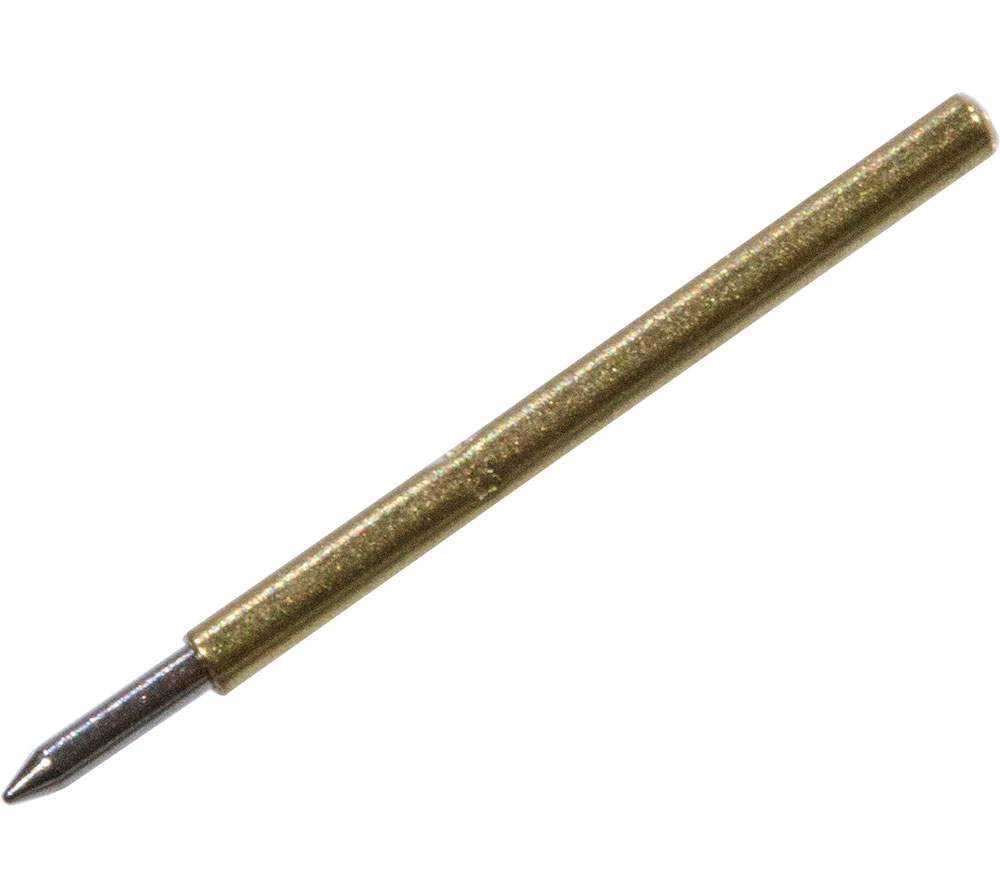

PogoPin P75-B1, штырь погопин d 1.02мм
Информация для заказа
Номенклатурный номер 2013051581
Цены указаны с НДС, наличие указано на 27.12.2021 18:03
Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru
Пружинные контакты погопин (pogo pin) – это система пружинных контактов, которые получили свое название по аналогии с pogo stick игрушкой.
Pogopin состоит из корпуса, в котором есть пружинка и иголки с наконечником определенной формы, напоминает телескопический амортизатор. Погопины предназначены для электрических цепей малого тока. Основная сфера применения пружинящих контактов – тестирование, калибровка, прошивка и измерение параметров компонентов или печатных плат.
Контакты погопины идеально подходят для внутрисхемного программирования или других применений, когда пайка штыревых соединителей невозможна по каким-либо причинам. На печатной плате вместо разъема делается разводка контактных площадок. На тестирующую головку устанавливаются погопины, на время работы они прижимаются к контактным площадкам. За счет внутренней пружины обеспечивается небольшое усилие на наконечник и хороший контакт.
На уровне радиолюбителей контакты Pogopin используются для внутрисхемного программирования микроконтроллеров.
Подробнее: Пружинные контакты погопин
Посмотреть еще
Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru
Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.
Оплатить товар можно:
Мы работаем с разными грузовыми компаниями:
Забрать заказ можно в наших офисах:
Платан проводит строгую политику в области качества поставляемой продукции:

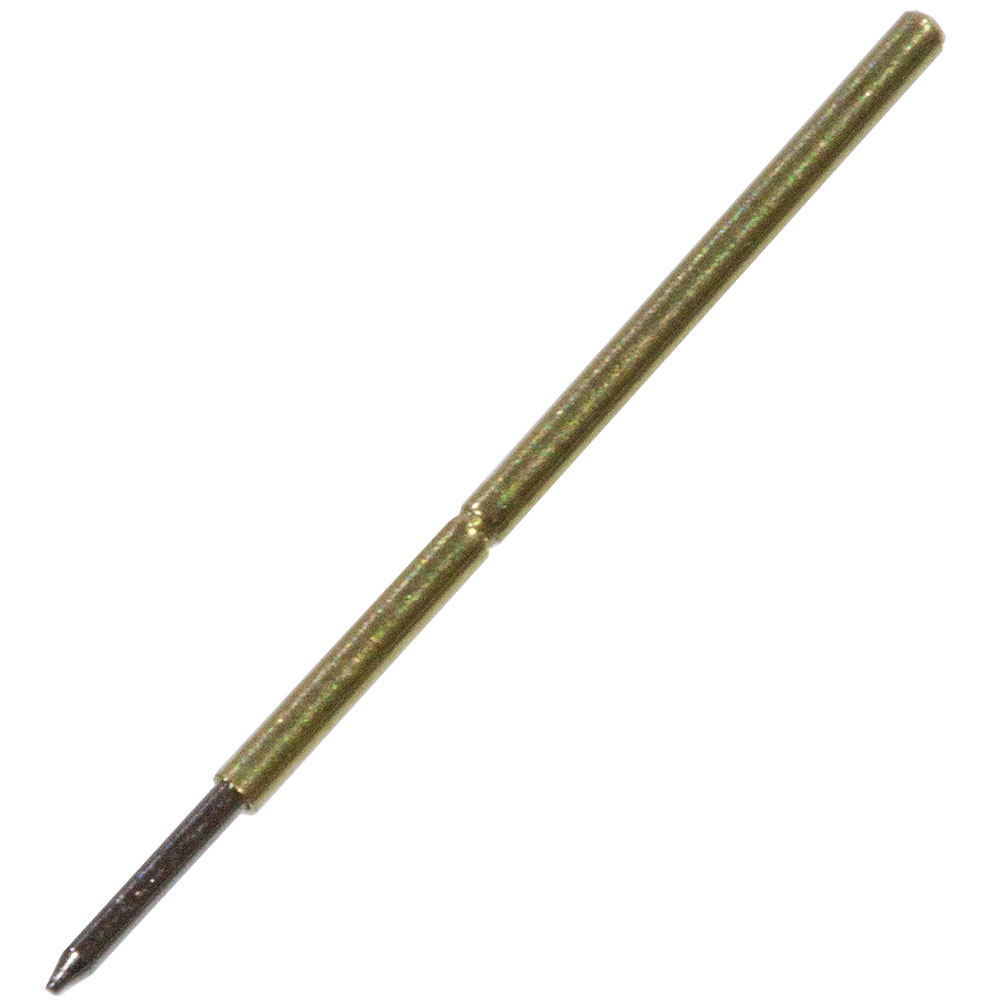

PogoPin P50-B1, штырь погопин d 0.5мм, длина 16.35мм
