Что такое ole сервер
OLE-серверы и OLE-клиенты
Объект — это очень специфическое образование, и не каждое приложение может его создать. Те приложения, которые способны создавать объекты для передачи другим приложениям, называются OLE – серверами, а те, которые позволяют внедрять или связывать чужие объекты в свои документы, называются OLE – клиентами. Например, при вставке рисунка в текстовый документ графический редактор играет роль OLE – сервера, а текстовый процессор — роль OLE – клиента.
Вопросы:
1. Какие основные задачи позволяет выполнять операционная система Windows?
2. Что представляет собой концепция OLE?
3. Какие объекты можно вставлять в документ с помощью этой концепции?
4. Какие существуют основные способы внедрения объектов в документ?
5. Какие существуют основные способы связывания объектов с документом?
6. Чем отличается метод внедрения объекта от метода связывания?
7. В каких областях оба метода находят своё рациональное применение?
8. Что такое OLE – сервер и OLE – клиент?
9. Приведите примеры OLE – сервера и OLE – клиента.
Лекция №8. Internet и его использование в рекламной деятельности
Обмен данными
При реализации обмена данными приложений данные/наборы данных могут представлять собой связанные или внедрeнные объекты. Связывание (Link) используется, если нужно, чтобы при изменении данных в исходном файле данные в другом файле также изменялись. Внедрение используется, если нужно использовать конечный файл (на другом компьютере) и нежелательно изменение данных в нeм при изменении исходных данных
Внедрeнный объект является частью файла, в который он вставлен. При двойном щелчке на связанном объекте он открывается в приложении, в котором он был создан; при двойном щелчке на внедрeнном объекте появляется возможность редактирования его средствами текущего приложения.
Элемент управления OLE
Элемент управления OLE (панель элементов управления) используется для связывания /внедрения объектов в приложениях Visual Basic. Контекстное меню OLE содержит команды:
Не все команды отображаются или являются доступными; это зависит от состояния приложения и буфера обмена. Некоторые параметры элемента управления OLE даны в табл. 6.1.
Практическая работа 41. OLE
41а. Элементарная операция OLE
41в. OLE
Рассматривается загрузка объектов (см. процедуру Form_Load () в OLE-контейнер и реализация (по желанию пользователя) связывания/внедрения (см. процедуру Public Sub LinkEmb(FileName As String, Embed As Boolean) ). Последовательность действий:
В зависимости от того, какой переключатель использован (Link или Embed), вставленный объект выводится или в приложении Word для редактирования, или появляется возможность редактировать его средствами того приложения, в котором он находится. В случае Link внесeнные (пользователем) изменения остаются в исходном файле. Это можно проверить, загрузив файл в приложение Word.
Object Linking and Embedding
В 1996 году Microsoft переименовала технологию в ActiveX.
OLE позволяет передавать часть работы от одной программы редактирования к другой и возвращать результаты назад. Например, установленная на персональном компьютере издательская система может послать некий текст на обработку в текстовый редактор, либо некоторое изображение в редактор изображений с помощью OLE-технологии.
Основное преимущество использования OLE (кроме уменьшения размера файла) — в том, что она позволяет создать главный файл, картотеку функций, к которой обращается программа. Этот файл может оперировать данными из исходной программы, которые после обработки возвращаются в исходный документ.
Содержание
Технология [ ]
OLE 1.* [ ]
OLE 1.0 был выпущен в 1990 году на основе технологии DDE (Dynamic Data Exchange), использовавшейся в более ранних версиях операционной системы Microsoft Windows. В то время как технология DDE была сильно ограничена в количестве и методах передачи данных между двумя работающими программами, OLE имел возможность оперировать активными соединениями между двумя документами либо даже внедрить документ одного типа в документ другого типа.
OLE 1.1 позднее развился в архитектуру COM (component object model) для работы с компонентами программного обеспечения. Позднее архитектура COM была преобразована и стала называться DCOM.
Когда объект OLE помещен в буфер обмена информацией, он сохраняется в оригинальных форматах Windows (таких, как bitmap или metafile ), а также сохраняется в своём собственном формате. Собственный формат позволяет поддерживающей OLE-программе внедрить порцию другого документа, скопированного в буфер, и сохранить её в документе пользователя.
OLE 2.0 [ ]
Следующим эволюционным шагом стал OLE 2.0, сохранивший те же цели и задачи, что и предыдущая версия. Но OLE 2.0 стал надстройкой над архитектурой COM вместо использования VTBL. Новыми особенностями стали автоматизация технологии drag-and-drop, in-place activation и structured storage.
ActiveX [ ]
В 1996 году Microsoft переименовала технологию OLE 2.0 в ActiveX. Были представлены элементы управления ActiveX, ActiveX документы и технология Active Scripting. Эта версия OLE в основном используется веб-дизайнерами для вставки в страницы мультимедийных данных.
См. также [ ]
Ссылки [ ]
Шаблон:Microsoft APIs Шаблон:Microsoft Office
Архивация и восстановление • COMMAND.COM • cmd.exe • Средство переноса данных • Просмотр событий • Установщик • netsh.exe • PowerShell • Отчёты о проблемах • rundll32.exe • Программа подготовки системы (Sysprep) • Настройка системы (MSConfig) • Проверка системных файлов • Индекс производительности • Центр обновления • Восстановление системы • Дефрагментация диска • Диспетчер задач • Диспетчер устройств • Консоль управления • Очистка диска • Панель управления ( элементы )
Контакты • DVD Maker • Факсы и сканирование • Internet Explorer • Журнал • Экранная лупа • Media Center • Проигрыватель Windows Media • Программа совместной работы • Центр устройств Windows Mobile • Центр мобильности • Экранный диктор • Paint • Редактор личных символов • Удалённый помощник • Распознавание речи • WordPad • Блокнот • Боковая панель • Звукозапись • Календарь • Калькулятор • Ножницы • Почта • Таблица символов • Исторические: Movie Maker • NetMeeting • Outlook Express • Диспетчер программ • Диспетчер файлов • Фотоальбом • Windows To Go
Chess Titans • Mahjong Titans • Purble Place • Пасьянсы ( Косынка • Паук • Солитер ) • Сапёр • Пинбол • Червы
Ntoskrnl.exe • Слой аппаратных абстракций (hal.dll) • Бездействие системы • svchost.exe • Реестр • Службы • Диспетчер управления сервисами • DLL ( формат модулей ) • PE • NTLDR • Диспетчер загрузки • Программа входа в систему (winlogon.exe) • Консоль восстановления • Windows RE • Windows PE • Защита ядра от изменений
Autorun.inf • Фоновая интеллектуальная служба передачи • Файловая система стандартного журналирования • Отчёты об ошибках • Планировщик классов мультимедиа • Теневая копия • Планировщик задач • Беспроводная настройка
ReFS • NTFS ( Жёсткая ссылка • Точка соединения • Точка монтирования • Точка повторной обработки • Символьная ссылка • TxF • EFS) • WinFS • FAT • exFAT • CDFS • UDF • DFS • IFS
Active Directory • Службы развёртывания • Служба репликации файлов • DNS • Домены • Перенаправление папок • Hyper-V • IIS • Media Services • MSMQ • Защита доступа к сети (NAP) • Службы печати для UNIX • Удалённое разностное сжатие • Службы удаленной установки • Служба управления правами • Перемещаемые профили пользователей • SharePoint • Диспетчер системных ресурсов • Удаленный рабочий стол • WSUS • Групповая политика • Координатор распределённых транзакций
NT • Диспетчер объектов • Пакеты запроса ввода/вывода • Диспетчер транзакций ядра • Диспетчер логических дисков • Диспетчер учетных записей безопасности • Защита ресурсов • lsass.exe • csrss.exe • smss.exe • spoolsv.exe • Запуск
BitLocker • Защитник • Предотвращение выполнения данных • Обязательный контроль целостности • Защищённый канал данных • UAC • UIPI • Брандмауэр • Центр обеспечения безопасности • Защита файлов
OLE, COM, COM+
Обратная разработка программного обеспечения — процедура получения информации об алгоритме. При этом получение этих данных напрямую зависит от того, насколько много есть информации о приложении в документации, и от того, какой использовался способ для создания файла. Всё еще больше усложняется, если алгоритм заимствует фрагменты из других приложений или операционной системы. Эта статья расскажет о механизмах, которые заложены в ОС Windows, благодаря которым процесс обратной разработки может стать весьма сложным процессом.
С чего всё началось
Появление парадигмы объектно-ориентированного программирования подарило программистам очень мощные инструменты для обработки информации. Начали появляться новые языки, которые использовались для разных спектров задач, программное обеспечение становилось модульным. Написание новой программы с функционалом, который использовал стандартные механизмы ввода/вывода стало тривиальной задачей. Нужно было только подключить нужную библиотеку, которая уже содержала все необходимые функции.
Результатом использования парадигмы объектно-ориентированного подхода стали методы логического разбиения приложений на отдельные фрагменты, при этом можно было создавать уже скомпилированные части кода, которые собирались в новые приложения. Модульность позволила задуматься о механизмах, которые могли бы позволить объединять код, фрагменты которого были бы написаны на разных языках программирования, в одну систему, которая решала бы отдельно взятую проблему или целый класс проблем.
В операционной системе Windows подход к созданию отдельных компонентов был реализован в предоставлении унифицированных интерфейсов, которыми приложения пользуются и по сей день. Эти интерфейсы называются WinAPI. Их исследование достаточно тривиально, большая часть интерфейсов задокументирована и поэтому их обратная разработка заключается в том, чтобы найти в документации название и прочитать данные о параметрах и возвращаемом значении.
Каждый WinAPI интерфейс позволяет сделать минимальное действие, которое может произвести ОС, то есть если программист решит написать приложение, то для его реализации придётся задействовать несколько сотен, а то и тысяч интерфейсов. Отдельно стоит упомянуть, что это далеко не единственный способ, который доступен в ОС для реализации алгоритмов. ОС Windows также предлагает компонентный подход для построения приложений. Это означает, что программист может объединять целые программы вместе, чтобы реализовать выполнение алгоритма. Возможно это за счет использования механизма Component Object Module.
Появление COM не случайно, реализация этого механизма — логичный этап развития. На схеме ниже можно увидеть ретроспективу создания механизмов в ОС Windows:
Картинка наглядно показывает, как связано появление того или иного механизма. Реализация каждого нового механизма это решение проблем, которые возникли при реализации предыдущего механизма. Картинка включает в себя такие механизмы как OLE, COM+, DCOM, которые тоже, надо сказать очень сложные с точки зрения реализации и изучения.
Некоторые полезные определения
Представленная выше картинка с годами внедрения механизмов в ОС дает наглядное представление, что механизмы, которые сегодня используются, были созданы почти 22 года назад. Создание актуальной документации для такого длительного периода времени весьма сложная задача и соответственно, когда встает вопрос об обратной разработке ПО, которое использует указанные выше механизмы, нужно точно знать, ЧТО делает каждый из них.
COM дает возможность переиспользовать куски приложения. Работает за счет того, что можно собрать исполняемый кусок кода и расположить его в реестре ОС. Кусок кода получит уникальный идентификатор и будет вызывать ОС каждый раз, как приложения будут запрашивать обработку данных по идентификатору. Для создания кода можно использовать любой компилируемый язык программирования.
Примеры и практика
Давайте попробуем посмотреть, как обозначенные выше механизмы выглядят в ПО при обратной разработке. Начнем с OLE. Как было сказано выше, этот механизм проще всего обнаружить в офисных документах. Попробуем найти такой документ.
Для исследования был выбран вот этот документ. Он представляет собой docx файл, по сути это архив, который содержит некоторое количество файлов с инструкциями, как его рендерить. Заглянем внутрь: в этом формате все данные, которые могут быть добавлены через OLE это файлы, которые расположены в директории «word/embeddings». Заголовок содержимого объекта можно видеть ниже:
Ничего особенно примечательного, такие объекты можно анализировать с использованием набор инструментов oletools.
OLE объект представляет собой файловую систему, в которую можно положить информацию необходимую для встраивания данных. Если воспользоваться инструментом oleobj, то можно увидеть, что внутри объекта находится txt файл. Кстати, это можно увидеть и из шестнадцатеричного редактора:
Почти все элементы пользовательского интерфейса, которыми мы пользуемся каждый день, это COM объекты.
Как найти объекты COM+? Если в COMView вы обнаружили объект, который имеет интерфейс IUnknown, перед вами COM+ объект. Например:
Таким образом можно установить, за какой функционал отвечает тот или иной объект, который используется программным обеспечением. При этом не нужно вникать в имплементацию и можно сразу разобраться в алгоритме приложения, прочитав описание объекта в интерфейсе COMView.
Статья подготовлена Александром Колесниковым в рамках курса «Reverse-Engineering. Professional». Если интересно узнать больше о программе и формате обучения на этом курсе, приходите на день открытых дверей онлайн, на котором вы также сможете познакомиться с преподавателем.
Что такое ole сервер
Лекция №7. Основные режимы работы с пакетом
Ms Office со встраиванием объектов OLE
1. Принципы внедрения и связывания объектов
Иногда, при работе в программах пакета MS Office можно столкнуться с необходимостью вставки объекта из другой среды, например файла звукозаписи, или связать объект из одного приложения с объектом другого.
Операционная система Windows позволяет :
• создавать комплексные документы, содержащие несколько разных типов данных.
• обеспечивать совместную работу нескольких приложений при подготовке одного документа.
• переносить и копировать объекты между приложениями.
Так, например, рисунок, созданный в графическом редакторе Paint, можно скопировать в текстовый документ, разрабатываемый в текстовом процессоре WardPad. То же можно делать и с фрагментами звукозаписи и видеозаписи. Разумеется, звуковой объект нельзя отобразить на печатной странице, но если документ электронный, то его можно вставить в текст в виде значка. Щелчок на этом значке во время просмотра документа позволит прослушать связанную с ним звукозапись.
Возможность использования в одном документе объектов различной природы является очень мощным инструментом Windows. Она основана на так называемой концепции внедрения и связывания объектов (OLE — Object Linking and Embedding). Иными словами, благодаря специальному механизму связывания и встраивания объектов OLE в текст могут быть импортированы различные объекты (рисунки, иллюстрации, графики, фотографии и т.п.), подготовленные другими программами.
Внедрение объектов
Под внедрением объектов подразумевается создание комплексного документа, содержащего два или более автономных объектов.
Обычным средством внедрения объектов в документ является их импорт из готового файла, в котором данный объект хранится.
Рисунок 1
Так, мы можем вставить в документ, например, диаграмму из пакета Microsoft Excel. Она содержит статистические данные исследования компании «GfK Marktforschung,2003» и называется «Отношение европейцев к рекламе (%)».

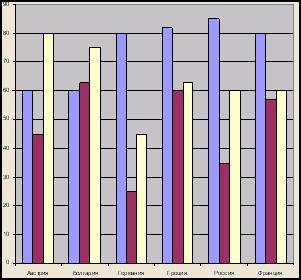

Рисунок 2
Мы можем изменить эту диаграмму уже в самом документе Ms Word, нажав по ней дважды левой кнопкой мыши. После этого на экране появиться такое же окно, как и табличном процессоре Excel. Там мы сможем произвести все необходимые изменения. Например, если уменьшить процентное соотношение опрошенных россиян, которые считают, что реклама развлекает, то соответствующий столбик на этой диаграмме понизится.

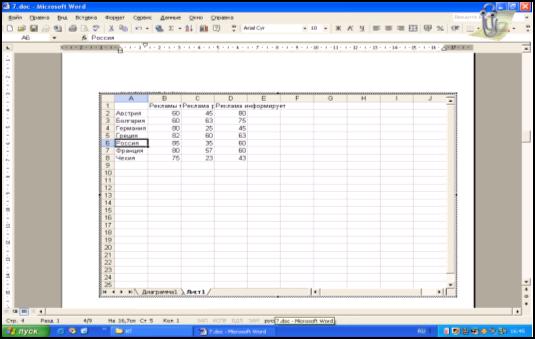

Рисунок 3
Рисунок 4
Также в документ можно вставить слайд или презентацию, выполненную в программе Ms Power Point. Это может быть презентация рекламного агентства, нового продукта, какого-либо мероприятия и т.д. Можно вставить уже имеющуюся в файле презентацию, а можно сначала выбрать вставку объекта презентации, а потом только её создать. Удобнее вставить в документ не саму презентацию, а её значок.
Таким же образом в документ можно вставлять точечный рисунок, выполненный самостоятельно в «Paint». Например, это может быть разработка логотипа фирмы.
Рисунок 5
При сохранении комплексного документа происходит сохранение и текста, и всех внедренных в него объектов. Рисунок, ранее существовавший в виде отдельного графического файла, теперь внедрен в текстовый документ и располагается внутри него. Разумеется, при этом размер исходного текстового документа возрастает на величину внедренных объектов.
Связывание объектов
Однако мы могли поместить рисунок в текстовый документ и другим способом. В том же диалоговом окне Вставка объекта есть флажок, который называется Связь. Если установить этот флажок перед вставкой объекта, то происходит другой тип вставки, который называется связыванием.
Рисунок 6
Например, свяжем наш документ с диаграммой:
Рисунок 7
Связывание отличается от внедрения тем, что сам объект не вставляется в документ, а вместо этого вставляется только указатель на местоположение объекта. Когда при просмотре документа читатель дойдет до этого указателя, текстовый процессор обратится по адресу, имеющемуся в указателе, и отобразит рисунок в тексте документа.
При использовании связывания объектов, а не внедрения, размер результирующего комплексного документа практически не увеличивается, гак как указатель занимает очень мало места. Однако если не принять специальные меры, то при передаче такого документа заказчику не произойдет передача связанных объектов, поскольку они останутся в своих местах храпения. Это явление называется разрывом, или потерей связи. Потерянные связи надо восстанавливать. Потеря связи может происходить даже при простом перемещении связанных объектов из одной папки в другую. Таким образом, при использовании метода связывания объектов необходимо специально контролировать целостность связей между объектами и выполнять операции обслуживания этих связей (обновления и восстановления).
2. Сравнение методов внедрения и связывания
И тот и другой методы имеют свои области применения. Все зависит от формы и назначения документа. Внедряя объекты, мы избавляемся от необходимости поддерживать и обслуживать связи, но при этом можем получать файлы огромных размеров, с которыми трудно оперировать. Связывая объекты, мы резко уменьшаем размеры файлов и значительно повышаем производительность компьютера, но вынуждены следить за тем, чтобы все связанные объекты хранились строго в тех папках, в которые они были помещены в момент создания связи.
С принципами связывания и внедрения объектов непосредственно соприкасается принцип совместного использования объектов. В корпоративных вычислительных системах нередко используют стандартизированные объекты (бланки документов, логотипы предприятий и т. п.), доступ к которым (без права изменения) имеют большие группы сотрудников.
Такие объекты удобно вставлять в результирующий документ методом связывания. Во-первых, это позволяет значительно сократить объем документации предприятия, так как одни и тот же объект может использоваться во всех документах без размножения. Во-вторых, такой подход позволяет администрации предприятия легко изменять (в случае необходимости) стандартный объект и иметь уверенность в том, что при использовании любого документа, имеющего с ним связь, произойдет автоматическая подмена объекта. При таком подходе за пределы предприятия не выйдет ни один документ, напечатанный на устаревшем бланке, имеющем устаревшие реквизиты и т.п.
Итак, на практике обычно поступают следующим образом. Если документ готовится для печати на принтере или для просмотра на экране в пределах локальной сети предприятия, то объекты в него вставляют методом связывания. Если же документ готовится для передачи в электронном виде во внешние структуры, в него объекты внедряются.
Объект — это очень специфическое образование, и не каждое приложение может его создать. Те приложения, которые способны создавать объекты для передачи другим приложениям, называются OLE – серверами, а те, которые позволяют внедрять или связывать чужие объекты в свои документы, называются OLE – клиентами. Например, при вставке рисунка в текстовый документ графический редактор играет роль OLE – сервера, а текстовый процессор — роль OLE – клиента.
Вопросы:
1. Какие основные задачи позволяет выполнять операционная система Windows?
2. Что представляет собой концепция OLE?
3. Какие объекты можно вставлять в документ с помощью этой концепции?
4. Какие существуют основные способы внедрения объектов в документ?
5. Какие существуют основные способы связывания объектов с документом?
6. Чем отличается метод внедрения объекта от метода связывания?
7. В каких областях оба метода находят своё рациональное применение?
8. Что такое OLE – сервер и OLE – клиент?
9. Приведите примеры OLE – сервера и OLE – клиента.
