Технология системы CAD/CAM в стоматологии и изготавливаемые протезы

Главное достоинство системы CAD/CAM в стоматологии заключается в том, что изготавливаемые виды протезов имеют высокую точность по сравнению с обычной методикой протезирования. Использование компьютера также обуславливает быстроту изготовления и высокое удобство изделия для пациента.

Эта методика предполагает наличие следующих инструментов:

После подбора требуемых элементов можно переходить к созданию протезов, что включает в себя несколько этапов:

Дальнейший процесс создания протеза происходит без участия пациента и проводится на компьютере или ноутбуке, на котором установлена программа CAD/CAM:

Преимущества и недостатки системы

Любая технология изготовления зубочелюстных протезов имеет как свои плюсы, так и минусы. Система КАД/КАМ в стоматологии не исключение, хотя, безусловно, она имеет больше положительных моментов.

Преимущества протезов, изготовленных по этой технологии:

Единственным, но значительным минусом протезов, изготовленных по системе КАД/КАМ, является их высокая стоимость. Использование компьютерного оборудования при протезировании увеличивает цену в среднем в 2,5−3 раза.

Виды изготавливаемых протезов

Система КАД/КАМ в стоматологии дает возможность изготовить почти все виды зубного протезирования. В их число входят следующие:

Лучшие модели

Самой распространённой моделью этой системы является Dyamach — итальянский производитель, выпускающий фрезерные станки для открытых систем. В этом оборудовании допускается обработка любого вида материала — керамика, металл, пластмасса. В результате получается готовое изделие высокой степени точности.

Фрезерная установка этой фирмы хорошо справляется со сложными конструкциями благодаря высокой подвижности своей рабочей части. В состав входят фрезы различного размера (3,4,6 мм), позволяющие изготовить любой вид протеза. Оборудование работает с высокой скоростью, например, мелкие части и детали (культевые вкладки, абатменты) изготавливаются за 10−15 минут, каркасы мостовидных протезов — до 60 минут. Эта фирма отличается невысокими ценами в сочетании с высоким качеством продукции.

Немецкие производители

Sirona Dental Systems — немецкий производитель экономкласса, доступен для всех видов стоматологических клиник и зуботехнических лабораторий. На фрезерных станках этой фирмы возможно изготовление многих элементов протеза за короткое время.

Wieland — немецкий производитель, выпускающий 2 вида фрезерных станков. Первая модель имеет компактные размеры и небольшой вес, подходит для изготовления несложных протезов, имеет невысокую стоимость. Вторая модель допускает создание протезов в непростых клинических ситуациях (телескопические и с опорой на имплантаты), но имеет более высокую цену.

Другие страны

Roland — японский производитель, предлагающий оборудование для открытых систем. Он также выпускает фрезерные установки для создания протезов из любых материалов. Изготовление единицы из сплава циркония на этом оборудовании занимает около получаса. Конечный результат имеет высокую точность.

Zirkonzahn — итальянский производитель, занимающийся выпуском элементов CAD/CAM для систем открытого типа. Он содержит внутриротовую камеру, компьютер, фрейзер, печь для спекания элементов, изготовленных из керамики. Продукция характеризуется низкой ценой, простотой компьютерной программой и возможностью обучения врачей работе с программой. Эта система идеально подходит для использования в больницах экономкласса из-за своей низкой цены.

Кадкам — система в стоматологии, которая придется по душе каждому благодаря высокому качеству протезов и доступной стоимости.

Источник

Что такое CAD/CAM системы?

CAD/CAM (системы автоматизированного проектирования/системы автоматизированного производства) относятся к компьютерному программному обеспечению, которое используется для проектирования и производства изделий.

CAD/CAM являются компьютерной технологией для проектирования и выпуска рабочей документации. Системы CAD/CAM используются для проектирования изделий и программирования производственных процессов, в частности, станков с ЧПУ. В CAM-системах используются модели и сборки, созданные в CAD-системах, для формирования траекторий перемещения инструментов, которые управляют станками, создающими физические детали по проектам. Программное обеспечение CAD/CAM наиболее часто используется для обработки прототипов и готовых деталей.

CAD/CAM системы от Autodesk

Программы HSMWorks и Inventor HSM являются интегрированными решениями CAD/CAM. Независимо от того, создаются ли прототипы или готовые детали, эти программы позволяют лучше выполнять управление благодаря следующим факторам:

Интеграция

Эффективная интеграция с 3D-САПР Inventor и SolidWorks предоставляет интуитивно понятный пользовательский интерфейс.

Производительность

Встроенный многоядерный движок CAM 64-разрядной версии упрощает работу по высокоточному вычислению траектории перемещения инструмента и задачам последующей обработки.

Качество

Эффективные траектории перемещения инструментов позволяют сократить время цикла, износ оборудования и инструментов, а также добиться высокого качества производимых изделий.

Источник

CAD, CAM, CAE-системы

Практически во всех сферах деятельности человека сегодня наблюдается жесткая конкуренция. Преимущества имеют те участники рынка, кто быстрее и точнее сумеет спроектировать продукт, точно спрогнозировать его качества и определить оптимальную технологию производства. Добиваться успешной реализации идей любой сложности призвана система автоматизированного проектирования (САПР). Под этим понятием подразумевают программное обеспечение, позволяющее создавать модель объекта с максимальной точностью и предоставить производителю полный пакет конструкторской документации по международным стандартам.

Практически решают эту задачу, используя комплекс эффективных технологий по анализу, разработке, подготовке производственного процесса с помощью CAD/CAM/CAE систем. Только так можно добиться необходимого качества, снижения себестоимости продукции. Основную часть работы по созданию проекта делают компьютерные программы, скорость и точность которых многократно превышает возможности традиционных технологий, таких как создание чертежей, расчет предполагаемых нагрузок, прогнозирование поведения материалов.

Возможности и области применения

Автоматизировать производство человечество стремилось всегда. Но до середины 20-го века это были попытки усовершенствования механизмов и технологий. Первые опыты использования систем автоматизации начались после Второй Мировой Войны. Назвать прорывом применение электронных устройств для нужд ВПК в США в конце 40-х, начале 50-х нельзя. Мощности вычислительных машин было тогда недостаточно. Серьезные успехи пришли только в 70-е годы, когда появились электронные устройства, способные работать с большим массивом информации. Этот период принято называть первым этапом развития автоматизированных систем проектирования. Была доказана эффективность использования ЭВМ в решении производственных задач.

В 80-е начался второй этап электронной революции. К этому времени размер вычислительных устройств заметно уменьшился, а скорость работы существенно возросла. Серьезной причиной взрывного роста стал выпуск персональных компьютеров, с помощью которых увеличился круг пользователей.

Среди множества путей развития и нескольких крупных производителей стал вырисовываться лидер — компания IBM. Архитектура устройств с микропроцессором Intel х86 оказалась наиболее удачной для использования в автоматизации проектирования. Тогда же начали зарождаться CAD и CAM системы в машиностроении, наукоемких производствах.

Методы пространственного моделирования позволили просчитывать сложные процессы, создавать основу технологии программирования для станков с ЧПУ. К середине 80-х наметился спад в развитии популярности продуктов Apple, Motorola. Однако графические станции под управлением ОС Unix удерживали лидерские позиции. Но уже в начале 90-х программы на платформе Windows обогнали конкурентов. Предлагаемые системы для станков, оборудования были удобнее, производительнее и главное дешевле. Методы пространственного проектирования оказались востребованы в энергетике, производстве бытовой техники, автомобилестроении, космонавтике.

Активнее стала использоваться технология в машиностроении. Программы для токарных станков, обрабатывающих центров повысили качество продукции, сократили время производства. Возникла необходимость образования отдельных направлений в цифровые графике. Окончательно оформились термины CAD, CAM, CAE, их назначение и особенности.

Классификация САПР

Принятое в отечественной инженерной практике понятие САПР носит общий характер. Оно включает в себя все возможности программного проектирования. Однако удобнее пользоваться англоязычными версиями, описывающими виды и технологии выполняемых работ более детально. Наиболее популярные термины означают:

Автоматизированная система проектирования в процессе эволюции разделилась на отдельные направления, в рамках которых решались узкоспециализированные задачи. Расширялся и арсенал инструментов для достижения цели. Можно на каждом этапе производства выбрать систему, наиболее подходящую в конкретном случае. Технология создания модели 3d в САПР значительно ускорило запуск новых изделий, которые проектируется с заданными характеристиками. Твердотельный прообраз проверяется и испытывается с достаточной точностью виртуально, минимизируя расходы на реальном тестировании.

Методы электронного проектирования проникают в отдельные сферы деятельности, учитывая характер производства. Подчиняясь общим правилам и нормам создаются новые направления развития. Так в 2012 госкорпорация «Росатом» перешла на Единую отраслевую систему документооборота (ЕОСДО). Программа позволила систематизировать проектную документацию. Проще стал доступ к электронному архиву. В результате повысилась производительность труда, сохранность информации, надежность ее защиты.

Примеры программ системы автоматизированного проектирования

Профессия современного разработчика требует серьезного обучения. Преподают САПР в профильных ВУЗах. Однако базовое образование не является гарантией успеха. Сектор активно развивается. Регулярно появляются новые продукты на рынке, требующие изучения и навыков работы. Становится нормой прохождение курсов повышения квалификации для инженера. Разработчики ПО идут на встречу пользователям их продуктов. Платные программы включают в себя важную опцию — возможность пользоваться поддержкой и обучаться приемам работы.

Для того, чтобы узнать все графические возможности ПО необходимо время. Многие разработчики предлагают воспользоваться бонусом для обучающихся. Так лидер рынка компания Autodesk дает лицензию для студентов на три года при пользовании 3ds Max. По функционалу программа конструирования почти такая же, как дорогостоящая профессиональная версия. Стоимость базового пакета Autodesk 3ds Max на текущий период времени составляет более 60 000 рублей для одного пользователя. Сумма большая даже для действующего инженера. Обычно такую продукцию закупает предприятие.

Потребности в 3d моделировании испытывают не только крупные предприятия. Сегодня востребовано трехмерное проектирование у индивидуальных предпринимателей и просто любителей. Для осуществление задуманных идей им нет необходимости приобретать продукцию с набором функций, необходимых в высокотехнологичных отраслях. Можно найти программы для проектирования за более умеренные деньги, либо воспользоваться бесплатными версиями с ограниченными возможностями.

Проектировщикам, работающим в системе САПР хорошо известен пакет AutoCAD. Уже много лет он пользуется заслуженным уважением за возможность реализовывать идеи достаточно простыми, интуитивно понятными инструментами. Поддерживается возможность работать как в двухмерном, так и в трехмерном пространстве. Сохраняются проекты в стандартной форме САПР. Стоимость продукта позволяет приобретать его средним и малым компаниям. В качестве опробования производитель дает возможность 30 дней пользоваться программой бесплатно. За это время специалист с базовым образованием научится пользоваться основными функциями и решить, стоит ли ее покупать или нет.

К профессиональным продуктам относят и Pro/ENGINEER от американского разработчика Parametric Technology Corp. Оригинальный движок программы отличается высокой производительностью и качеством. Есть возможность вывести проект в фотореалистичном изображении в хорошем разрешении. Известен специалистам в области инноваций французский бренд CATIA. Продукт полностью интегрирован с системами CAD/CAM/CAE и может использоваться в различных областях производственной деятельности, от машиностроения до строительства.

Активно продвигается на рынке отечественная разработка компании «Аскон» программа трехмерного проектирования «Компас». Классический вариант опций для создания CAD проектов. Интерфейс, описание, помощь на русском языке, что становится причиной растущей популярности. Поддерживается функция создания текстовых и графических документов по стандарту ЕСКД. Программа проста в обучении и пользовании.

Нельзя не упомянуть ПО SolidWorks. Программа адаптирована для широкого использования на средних по мощности компьютерах. Не самый богатый функционал, но имеющихся возможностей вполне хватает для реализации достаточно сложных проектов. Программой пользуются и крупные предприятия. Производитель предлагает линейку продуктов разного назначения для решения всех задач в системах CAD, CAM, CAE. Ядром графического проектирования является собственная разработка Parasolid, которая имеет как плюсы, так и минусы.

Источник

Обзор систем проектирования CAD/CAM/CAE

Зубные протезы из циркония постепенно завоевывают мир. Их основное преимущество состоит в отсутствии металлического основания, что позволяет иметь более натуральный вид и оттенок. Но их нельзя изготовить литьем. Потому что при спекании цирконий дает усадку, первоначальные параметры заготовки уменьшаются, и она становится непригодна к использованию. И только CAD/CAM/CAE системы сделали циркониевые протезы реальностью.

Что такое CAD/CAM системы в стоматологии

CAD/CAM – новейшая технология, по которой изготавливаются каркасы зубных протезов из циркония, стеклокерамики, кобальт-хрома, титана и других материалов. Она основана на моделировании заготовки в специальной компьютерной программе и обработке на фрезеровальном оборудовании с числовым программным управлением.

Название технологий расшифровывается:

Этапы CAD/CAM технологии в стоматологии:

Помимо специального программного обеспечения в систему входит оборудование: сканер, фрезерный станок с ЧПУ, печь для спекания. Техника CAD/CAM/CAE обеспечивает полный цикл производства протеза – от трехмерной модели до готового изделия.

При выборе системы проектирования CAD/CAM/CAE важно обратить внимание на тип: открытая или закрытая. Закрытые могут работать только с определенными видами материалов (дисками, блоками и пр.) компании-производителя. Они хороши тем, что процессы максимально отлажены и синхронизированы.

Преимущество открытых систем в том, что все элементы (сканер, станок, программное обеспечение) максимально адаптированы к совмещению с иным оборудованием и компьютерным ПО. То есть их можно обновлять, расширять набор функций и технологий.

Сравнительный обзор существующих моделей

Производитель Nicetech-CNC (Корея)

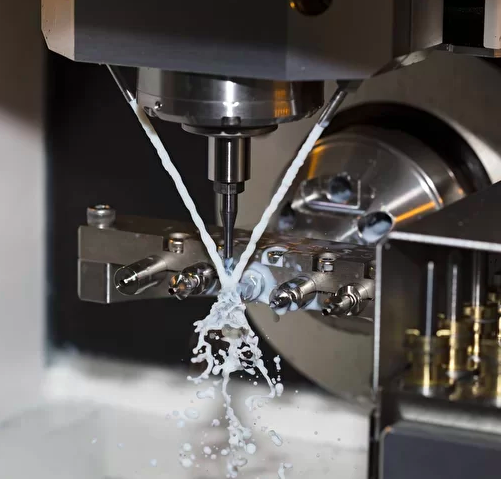

Фрезерный станок Spinel 5X Super (3кВт-5 осей)

По характеристикам и очень выгодной цене на сегодня данный производитель является лидером по работе с металлом и цирконием на самом высоком уровне.

Видео: Фрезерование титанового абатмента (

Видео: фрезеровка диска 98,5 мм из CoCr

Видео: Фрезерование диска циркония 98,5 мм
