AWG. Таблица перевода кабеля и провода AWG в миллиметры, мм

Таблица значений AWG для одножильных кабелей

Таблица перевода AWG в миллиметры, мм

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Формула для расчета и перевода AWG в миллиметры: d = 0.127*92 ((36-AWG)/39)

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Таблица значений AWG для многожильных кабелей

Определить значения AWG для многожильных проводников не так просто. Многие источники приводят для расчета многожильных кабелей точно такую же формулу, как и для одножильных, но это неверно, т.к. в многожильном проводнике приходится рассчитывать суммарную площадь сечения по площадям сечения каждых отдельных маленьких жилок, а эквивалентный диаметр – по диаметру отдельных жилок, уложенных по принципу плотной упаковки. Например, для фактически 7-жильного кабеля диаметр проводника геометрически (в упаковке) равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Поэтому целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7
1 + 6 + 12 = 19
1 + 6 + 12 + 18 = 37
1 + 6 + 12 + 18 + 24 = 61
1 + 6 + 12 + 18 + 24 + 30 = 91
и т.д.

Но в настоящих условиях, для очень многожильных проводников используются и «неправильные» количества жил, поэтому приходится определять фактический диаметр жилы эмпирическим путем.

В таблице значений AWG для многожильных кабелей, приведенной ниже, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его называют «приведенным». Как видно, разница между теоретическим и фактическим диаметрами не велика.

Источник

Что такое awg кабель

Американский калибр провода (AWG от англ. American Wire Gauge) — американская система маркирования толщины проводов, использующаяся с 1857 года преимущественно в США.

В этой системе меньшему числовому значению соответствует более толстый провод. Такое «перевёрнутое» обозначение диаметра сложилось исторически: проволоку изготавливают волочением, и номер (калибр) обозначает количество последовательных протягиваний через всё уменьшающиеся отверстия в волоке до получения нужного диаметра.

Так, для получения проволоки AWG 24 диаметром около 0,5 мм заготовка AWG 0 диаметром свыше 8 мм протягивалась 24 раза. В калибрах AWG довольно часто обозначают не только размеры (диаметр, сечение) проводов, но и размеры прутков, стержней, трубок.

Прежде всего система AWG применяется к одножильным проводам (для многожильных см. ниже).

Провод калибра 36 AWG имеет диаметр 0.005 дюйма, а 0000 AWG 0.46 дюйма. Отношение этих диаметров 1:92. Диаметры двух соседних калибров отличаются на константу. Между максимальным калибром (36 AWG) и минимальным (0000 AWG) имеется 39 промежуточных. Поэтому константа, на которую отличаются диаметры соседних калибров, равна корню 39-ой степени из 92 – это округленно 1.12293 раз. А два калибра через один будут отличаться в 1.12293 в квадрате – это 1.26098. Пример: 20 AWG = 0.812 мм. Умножаем 0.812 на 1.12293 получаем 0.912 мм, что соответствует следующему калибру 19 AWG. 0.912 мм умножим на 1.26098 получим 1.15 мм, а это уже 17 AWG.

Еще есть стандарт ASTM B258 – 02 (2008) – Стандартные технические условия для стандартных номинальных диаметров и сечений по AWG размеров круглых проводов, используемых в качестве электрических проводников. Диаметр провода, больший, чем диаметр калибра 0 AWG, обозначается несколькими нулями. А несколько нулей в обозначении калибра можно заменять цифрой. Например, вместо 0000 AWG можно написать 4/0. Далее – две таблицы с характеристиками проводов.

Таблица перевода номеров AWG в дюймы и миллиметры

Формула пересчета

Формула пересчета AWG в миллиметры для одножильных кабелей выглядит следующим образом:

Множитель 0.127 – это ровно 0.005 дюйма. При разработке калибров AWG диаметр 0.005 дюйма, в то время самая тонкая проволока, был принят за AWG 36, а диаметр 0.46 дюйма, в то время самый популярный толстый размер, за AWG 0000. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д.

Отношение между толщинами, выбранными в качестве границ – 92 раза, и в этом диапазоне уместилось еще 38 калибров, причем они создавались таким образом, чтобы отношение между соседними калибрами было постоянной величиной (корень 39 степени из 92 составляет примерно 1.1229322, это и есть отношение между соседними калибрами). Теперь понятно, откуда взялись в показателе степени значения 36 и 39.

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

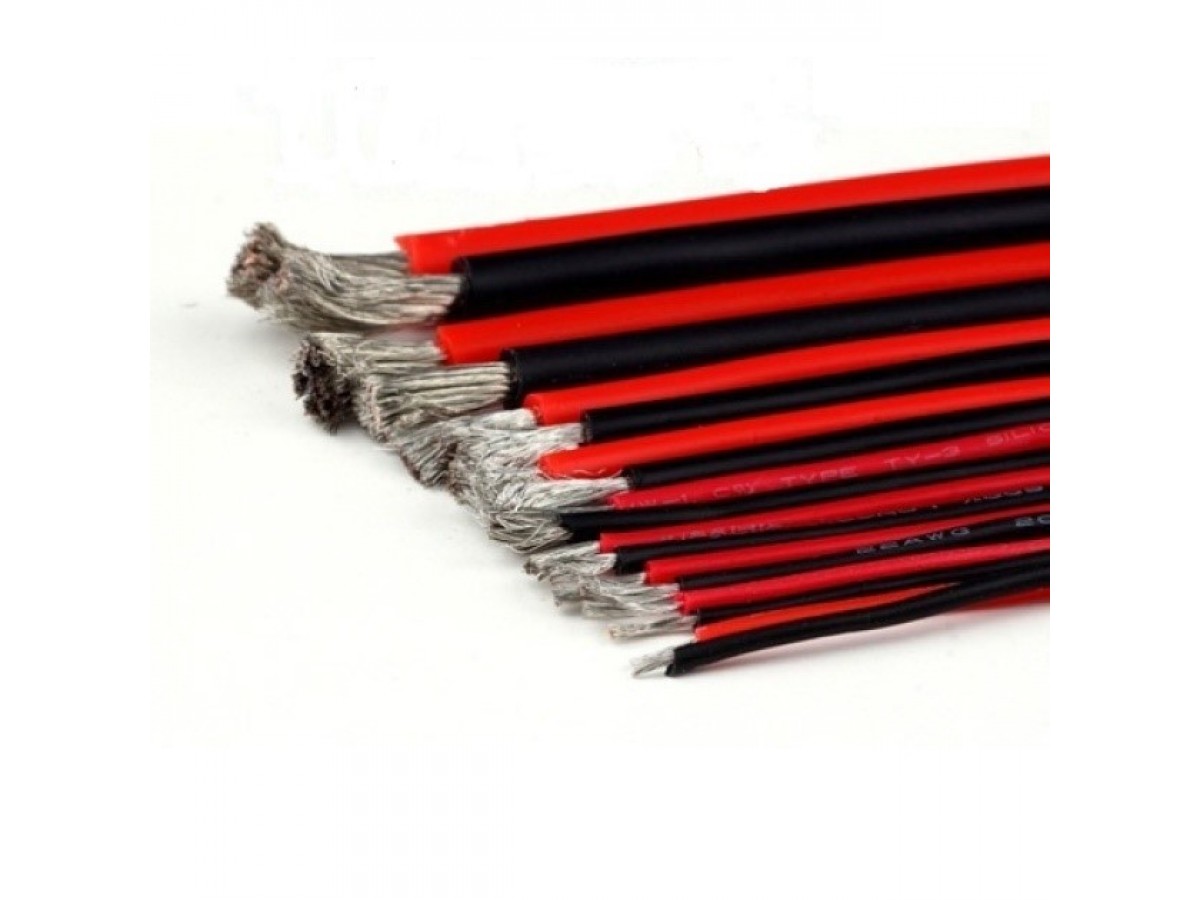

Многожильные провода AWG

Для определения сечения многожильного провода берется эквивалентный калибр одножильного.

Калибр AWG используется и для описания многожильных проводов. В этом случае он соответствует по сечению общей площади сечения отдельных проводников. Пространство между проводниками не включается в площадь сечения. Если используются круглые в сечении проводники, то свободное пространство занимает около 10 % площади провода, поэтому многожильный провод должен быть на 5 % более толстым, чем одножильный того же сечения.

С многожильными проводниками все не так просто. Хотя многие источники приводят для многожильных кабелей точно такую же формулу, что и для одножильных, на самом деле это неправильно, так как в многожильном проводнике приходится рассчитывать суммарную площадь сечения через площади сечения маленьких жилок, а эквивалентный диаметр – через диаметр отдельных жилок, уложенных по принципу плотной упаковки. Например, для 7-жильного кабеля диаметр проводника геометрически равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Понятно, что целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7
1 + 6 + 12 = 19
1 + 6 + 12 + 18 = 37
1 + 6 + 12 + 18 + 24 = 61
1 + 6 + 12 + 18 + 24 + 30 = 91
и т.д.

Но в реальной жизни для очень_много_жильных проводников используются и «неправильные» количества жил, и тогда приходится определять фактический диаметр жилы эмпирическим путем.

В таблице, приводимой далее, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его еще в некоторых источниках называют «приведенным». Как видите, разница между теоретическим и фактическим диаметрами не так уж велика.

(при температуре окружающей среды до 30°C)

Поправочные коэффициенты при температуре окружающей среды выше 30°C

Для температур выше 30°C умножьте токонесущую способность на поправочный коэффициент (f) в таблицах, чтобы получить допустимый ток.

Источник

Что такое AWG | Выбор сечения кабеля AWG

Статья обновлена: 2020-12-17

При выборе проводников у покупателей нередко спрашивают: что значит AWG на кабеле? Эта аббревиатура взята из словосочетания American Wire Gauge, что означает «американский стандарт проводов». Числовое значение возле аббревиатуры AWG указывает на то, сколько раз при производстве проводниковый продукт был пропущен через формовочный станок. Этим маркировка проводов в США отличается от российских и европейских аналогов, у которых указываются параметры поперечного сечения.

По стандарту проводов AWG производится кабельная продукция разного назначения: витые пары, силовые провода, элементы проводки, USB-шнуры. При производстве все они вытягиваются на формовочных станках и утончаются. Значение калибра означает количество вытягиваний изделия через отверстия станка. Соответственно, чем больше калибр, тем тоньше изделие.

Маркировка проводов AWG

Расшифровка кабеля AWG 0 означает, что проволока не вытягивалась на станке. Каждое прохождение через станок добавляет к кодировке +1. В частности, AWG 26 означает, что проволока прошла 26 вытягиваний. С ростом калибра сечение проводника уменьшается. Эта классификация наиболее распространена в США, но применяется и в остальных странах, включая Японию и Китай.

Конструкция проводов AWG

По американскому стандарту производятся изделия различных форматов и назначения, поэтому и строение у них отличается. Кабели бывают одно- и многожильные, с фольгированным экраном, жилы – алюминиевые или медные, иногда скрученные в спираль. Наружная изоляция выполняется из вспененного полипропилена и других материалов.

Характеристики кабелей AWG во многом зависят от количества и сечения жил. Например, чем больше толщина, тем устойчивее изделие к нагреву при нагрузках. Поэтому для мощных электросетей необходимы проводники большего сечения – в таких условиях они отличаются повышенной надежностью и долговечностью. Удельное сопротивление у многожильных и массивных проводников меньше, чем у более тонких и одножильных.

Таблица сечений кабеля AWG

≈Диаметр проводов AWG, мм

Удельное сопротивление, Ом/м
