Чем отличаются конвекторы внутрипольные
РАЗНИЦА МЕЖДУ НАПОЛЬНЫМИ И ВНУТРИПОЛЬНЫМИ КОНВЕКТОРАМИ
Конвекторы отопления производятся в напольном и внутрипольном исполнении, что дает возможность применения в самых разных интерьерах. Чем отличаются внутрипольные и напольные конвекторы можно понять их названия. Основное отличие — в способе монтажа. По техническим характеристикам оба этих вида практически равны, но внутрипольные более удобны — их практически не видно и они не занимают полезного объема комнаты.
Отопление дома при помощи конвекторов используется как основной и как вспомогательный вид. Устанавливаются приборы конвекционного типа в помещениях с панорамными окнами, дверными проемами большой ширины и там, где необходимо создание тепловой завесы. Если архитектура помещения не позволяет навесить радиаторы, то они их с успехом заменят.
Что такое напольный и внутрипольный конвектор
Конструктивно, это жидкостный отопительный прибор, подключаемый к автономной или централизованной системе отопления. Жидкость нагревает теплообменник из медных трубок и алюминиевых ребер внутри металлического корпуса, открытого сверху и снизу. Нагретый воздух поднимается вверх и распространяется по комнате, прогревая ее.
Если в конструкции не предусмотрен вентилятор, то циркуляция происходит естественным путем. Помещение прогревается медленно, но микроклимат в нем стабильный и любые предпосылки для сквозняков отсутствуют. В оснащенных вентиляторами приборах воздух продувается сквозь теплообменник с заданной скоростью и быстро нагревает весь объем комнаты. Но на начальном этапе, после включения вентилятора, возможны ощутимые движения потоков разной температуры.
Напольные модели устанавливаются на поверхности пола на специальных ножках, подсоединяются к скрытым под покрытием трубам отопления. Они обеспечивают обогрев как конвекционными потоками, так и (частично) излечением тепла от корпуса, как обычные радиаторы. Внутрипольные монтируются в специальных нишах ниже уровня покрытия, также соединяются с трубопроводами системы отопления и закрываются сверху декоративными решетками.
Внутрипольные системы оборудуются вентиляторами принудительного обдува теплообменников или подсоединяются к воздухопроводам приточной вентиляции. Также есть модели без вентиляторов, рассчитанные на стабильную бесшумную работу в качестве вспомогательных устройств теплого пола или других видов отопления.
Особенности внутрипольных конвекторов
Главная особенность состоит в том, что они практически невидимы, но, при этом, очень эффективны. Плавная регулировка воздушного потока путем управления оборотами вентилятора (или шаберными заслонками) дает возможность поддерживать стабильную температуру даже в помещениях с высокой степенью движения людей — в магазинах, офисах, лечебных и образовательных заведениях.
Принцип работы внутрипольного конвектора
Нагревательный элемент состоит из медного трубопровода, вмонтированного в кожух из алюминиевых или стальных ребер. Эти металлы обладают высокой степенью теплопроводности, что позволяет достичь КПД установки в 90 – 95%. Если вентилятор не предусмотрен, то тепло от обменников передается в комнату перемещением теплого воздуха вследствие естественной конвекции. Если есть вентилятор, то поток воздуха принудительный, нагрев помещения происходит быстрее, а при наличии терморегулятора, сохраняется стабильность температуры в любых условиях.
Для отвода конденсата во многих моделях предусмотрены дренажные патрубки, выводящие влагу наружу (в канализацию или специальные сборники). Сверху конструкция закрыта декоративной решеткой с отверстиями для прохождения нагретого воздуха. Решетки нагреваются не более чем до 35 – 40 0С, что исключает возможность ожогов или возгорания покрытия.
Основные модели внутрипольных конвекторов
Компания TECHNO выпускает широкий ассортимент встраиваемых обогревателей. Это модели
Они производятся в большом диапазоне размеров по длине, высоте и ширине, с разными типами решеток, а прямоугольной и более сложной конфигурации. Работают приборы в системах автономного и централизованного отопления с рабочим давлением до 16 бар и температурах жидкости до 130 0С. Для эффективной работы системы достаточно прогреть теплоноситель до 50 0С.
Конвекторы фирмы Techno
Под этим брендом производятся модели для использования в жилых, офисных, торговых и промышленных помещениях с возможностью подключения к системам водяного отопления. Материалы теплообменников позволяют подключать приборы к системам с водой и гликолевыми теплоносителями. Запас прочности по давлению (до 30 бар) позволяет использовать устройства в централизованных системах отопления, не опасаясь повреждений при опрессовке.
Удобны отопители Techno тем, что при невысокой цене, они:
На российском рынке — это лучшие модели, удовлетворяющие запросы самого широкого круга покупателей.

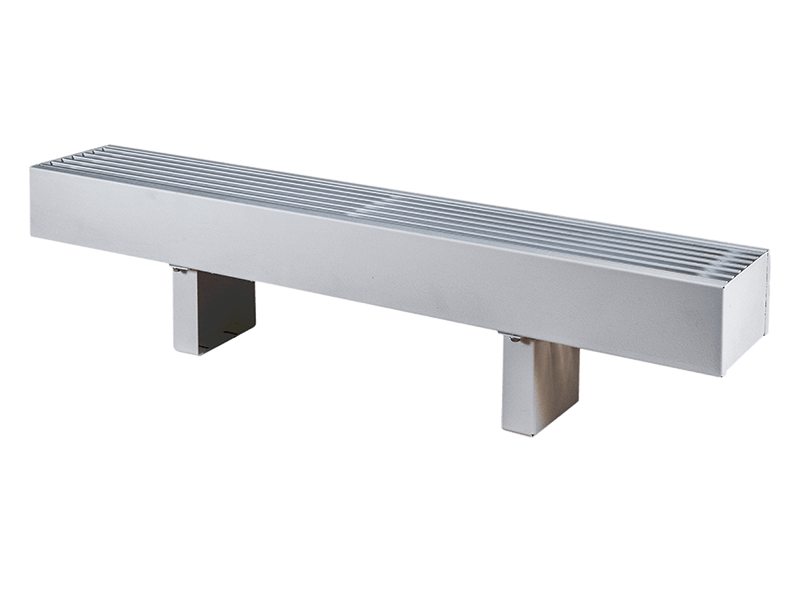

Особенности напольных конвекторов
В отличие от встраиваемых, напольные установки находятся снаружи и хорошо видны. Это выдвигает более строгие требования к их внешнему виду и форме. Производятся в серии Techno Vita в размерах 85, 135, 185, 235х 80, 130, 180, 250, 400х 400 – 2400 мм, (ШхВхД), позволяющих выбрать наиболее соответствующую стилю оформления помещения конфигурацию и мощность.
Окрашиваются преимущественно в белый цвет, как наиболее универсальный. Но можно заказать и выполненные в другом цвете, по заказу покупателя. Также производятся приборы радиального типа, которые вписываются в овальные или круглые помещения, устанавливаются возле колонн.
Как работает напольный конвектор?
Корпус открыт как сверху, так и снизу, что обеспечивает более высокую скорость циркуляции воздушных потоков, чем у встраиваемых систем без вентилятора. Холодный воздух, вытесняемый более легким горячим, опускается вниз, поступает внутрь установки. Нагревается и поднимается вверх. При достаточной разнице температур скорость циркуляции можно сравнить с работой небольшого вентилятора.
Регулируется температура в комнате изменением степени нагрева теплоносителя (на котле) или термостатической головкой, как на обычном радиаторе. Монтаж напольных систем выполняется стандартными фитингами, обычно боковым подключением. Это дает возможность заменить прибор на более мощный, отличающийся по форме или цвету в любой момент.
Вывод
Оба вида устройств одинаково хорошо справляются с поставленными задачами. Приборы скрытого монтажа удобны в плане дизайна, а напольные легче заменить в случае необходимости. Выбор бренда Techno позволяет обустроить надежное и долговечное отопления любого помещения при минимально возможных затратах на монтаж и обслуживание. По стоимости конвекторы Техно также выгоднее изделий многих брендов, обладающих похожими характеристиками.
Внутрипольные конвекторы — достоинства и недостатки
В проектах современных домов и квартир мы часто встречаем панорамные окна, которые открывают потрясающий вид. Конечно, вы не хотите портить дизайнерское решение обычными радиаторами. В этом случае мы предлагаем встроенный в пол конвектор — современное решение, которое позволит вам обогревать вашу комнату и в то же время сохранять вид дизайна интерьера.
Что такое внутрипольный конвектор
Внутрипольными конвекторами называются отопительные приборы, состоящие из трех основных элементов: ребристый обогреватель, канал, декоративная панель. Такой тип конвекторов устанавливается непосредственно в стяжку пола и отличается безопасной эксплуатацией, разнообразием материалов и цветов, незаметностью на фоне любого напольного покрытия.
Конвекторы внутрипольного типа выпускаются с регуляторами тепловой мощности, с вентиляторами и без них. В этом их конструктивные различия.
Внутрипольные конвекторы разработаны специально для помещений с окнами от пола до потолка. Также для дизайнерских решений, когда обычные настенные отопительные приборы не вписываются в общую картину замысла автора или в случае невозможности установки обычного радиатора отопления, например, на балконах.
Из чего состоит конвектор?
Сердцем напольного конвектора является теплообменник, представляющий собой медную трубу с алюминиевым оребрением, по которой циркулирует вода, в данном случае — теплоноситель. Очень важно обратить внимание на качество соединительных элементов. Теплообменник должен выглядеть надежно и уверенно. Толщина используемого материала также важна.
Ящик конвектора изготовлен из нержавеющей или оцинкованной стали, а вся конструкция покрыта декоративной решеткой, способной выдержать вес человека 120 кг.
Конвектор монтируется в пол, в специальных нишах, обычно вдоль высокого остекления, где нет возможности установить радиатор.
Обзор конвекторов внутрипольного типа
На российском рынке представлено большое количество марок и моделей внутрипольных конвекторов отечественных и импортных производителей. Они различаются по габаритам, выработке тепла, способу регулировки отдачи тепла, принципу функционирования и т.д.
Важное отличие именно по последнему принципу работы внутрипольных конвекторов, так как именно это и делит конвекторы на:
Второй тип конвекторов более производителен, быстрее прогревает помещение, но и дороже.
Марки конвекторов
Рассмотрим некоторые марки конвекторов.
iTermic – отечественные конвекторы производятся на территории России и являются наиболее технологическими среди отечественных марок. Они имеют высокую надежность, тепловую эффективность, которые обеспечиваются за счет использования европейских комплектующих, лучших на данное время. А это теплообменники, вентиляторы, декоративные решетки, а также российских материалов – алюминиевых профилей и оцинкованных сталей.
Конвекторы водяного отопления внутрипольного типа устанавливаются в бетонные и деревянные перекрытия различной конструкции и, благодаря своим декоративным решеткам, прекрасно сочетаются с напольными покрытиями. Трубы распределительной теплосети так же убираются в перекрытие. Уход за этими отопительными приборами не отличается от ухода за конвекторами наружного настенного типа.
Характеристика конвекторов марки iTermic:
JAGA – внутрипольные конвекторы бельгийского производства. Это идеальные конвекторы для отопления объемных и больших по площади помещений, таких как: торговые, выставочные, производственные, офисные и т.д.
Декоративные решетки могут быть из дерева, нержавеющей стали, алюминия, и могут окрашены в любой цвет в зависимости от дизайна интерьера. Для изготовления приборов JAGA применяются высококачественные материалы и покрытия, которые защищают от коррозии и экологически безопасные.
GOLFSTREAM и GOLFSTREAM-V — это медно-алюминиевые внутрипольные конвекторы, высокотехнологичные и современные. Они имеют уникальные технические характеристики и отличный дизайн.
Конвекторы этого типа предназначены для системы водяного отопления жилых, общественных, административных зданий. К этим помещениям относятся детские учреждения дошкольного и школьного воспитания, коттеджи, офисы.
Конвекторы Golfstream хорошо вписываются в синтезированные системы отопления, вентиляции и кондиционирования с «интеллектуальным» управлением в многоэтажных и многофункциональных зданиях. Благодаря регулированию тепловой мощности скоростью вращения вентилятора они способствуют экономии тепловой энергии, и, как следствие, экономии финансовых ресурсов.
Конвекторы марки Golfsteam соответствуют высшей категории класса А по международному стандарту ISO 7730 и имеют Санитарно-эпидемологическое заключение.
LICON – встроенные в пол отопительные приборы, устанавливаемые или в цементную стяжку, или в подготовленные для этого проемы фальшпола.
Внутрипольные конвекторы Licon бывают двух типов: с встроенным вентилятором и без вентилятора. Они отличаются компактностью и высокой мощностью теплового потока, красивым дизайном декоративных решеток. Конвекторы без вентиляторов не имеют рабочего шума, а со встроенными имеют небольшой уровень шума, не превышающий 30 дБ при максимальном режиме вращения.
Декоративные решетки, скрывающие обогреватели Licon, имеют большую вариабельность дизайна. Они эффектно имитируют древесину ценных пород и другие виды полового покрытия.
OPLFLEX –марка медных внутрипольных конвекторов. Трубка и оплетка теплообменника изготовлены из меди и, вследствие того, что медь равномерно расширяется при изменении температуры, на стыке между трубкой и проволочной корзинкой соединение остается прочным и обеспечивает ровную теплоотдачу. Теплообменник не электризует и не притягивает пыль, что так же позволяет сохранять на одном уровне тепло.
Благодаря проволочной конструкции, есть возможность менять форму теплообменника в соответствие с формой короба, не нарушая его эстетические и теплотехнические свойства. По просьбе заказчика изготавливаются конвекторы от изогнутых, с определенным радиусом изгиба, до угловых. Один из главных показателей проволочного теплообменника в его возможности установки конвектора в помещении с агрессивной средой.
Также на рынке присутствуют такие марки внутрипольных конвекторов, как KAMPMANN (Германия), KAUFMANN (Австрия) и многие другие.
Достоинства внутрипольной системы отопления помещений
Недостатки внутрипольной системы отопления помещений
При установке этой системы толщина пола увеличивается на 15 см и более, что не рекомендуется для помещений с низкими потолками.
При установке в многоэтажном доме необходимо рассчитать систему подачи горячей воды и регулировку ее температуры не во вред всему стояку.
Использование теплого пола и внутрипольного конвектора
Совместно два типа обогрева помещения используется обычно там, где недостаточно одного для борьбы с теплопотерями, например, на балконах и лоджиях с панорамным остеклением. В таких случаях внутрипольные конвекторы устанавливаются в дополнение к теплым полам.
Двадцать первый век подарил нам новые технологии и новые материалы для организации обогрева помещений в холодное время года.
Внутрипольные конвекторы: принцип работы и виды
Развитие строительства требует создания новых видов отопления зданий. Привлекательным решением является панорамное остекление помещений, где окна расположены от пола до потолка. Здесь не применимы типовые отопительные радиаторы, которые портят вид помещения. Для таких случаев были созданы скрытые радиаторы. Чаще всего это конвекторы отопления водяные встраиваемые в пол. Реже их монтируют в подоконниках или плинтусах.
Внутрипольный конвектор в большой застекленной комнате
Виды, устройство и принцип действия
Выпускается широкий ассортимент конвекторов отопления: встраиваемых в пол и расположенных сверху. В зависимости от источника тепла их разделяют на водяные и электрические.
Напольный конвектор устанавливается сверху на пол. Он отличается от внутрипольных конвекторов тем, что дизайну здесь уделяется большее внимание, поскольку все устройство остается на виду.
Водяной конвектор
Прибор выполняется в виде U-образной медной трубки в ребристой оболочке из алюминия. Через данный теплообменник циркулирует жидкий теплоноситель – вода. Он помещен в короб из оцинкованной или нержавеющей стали. Батарея встраивается в канал, выполненный в полу. Сверху она закрывается декоративной металлической решеткой.

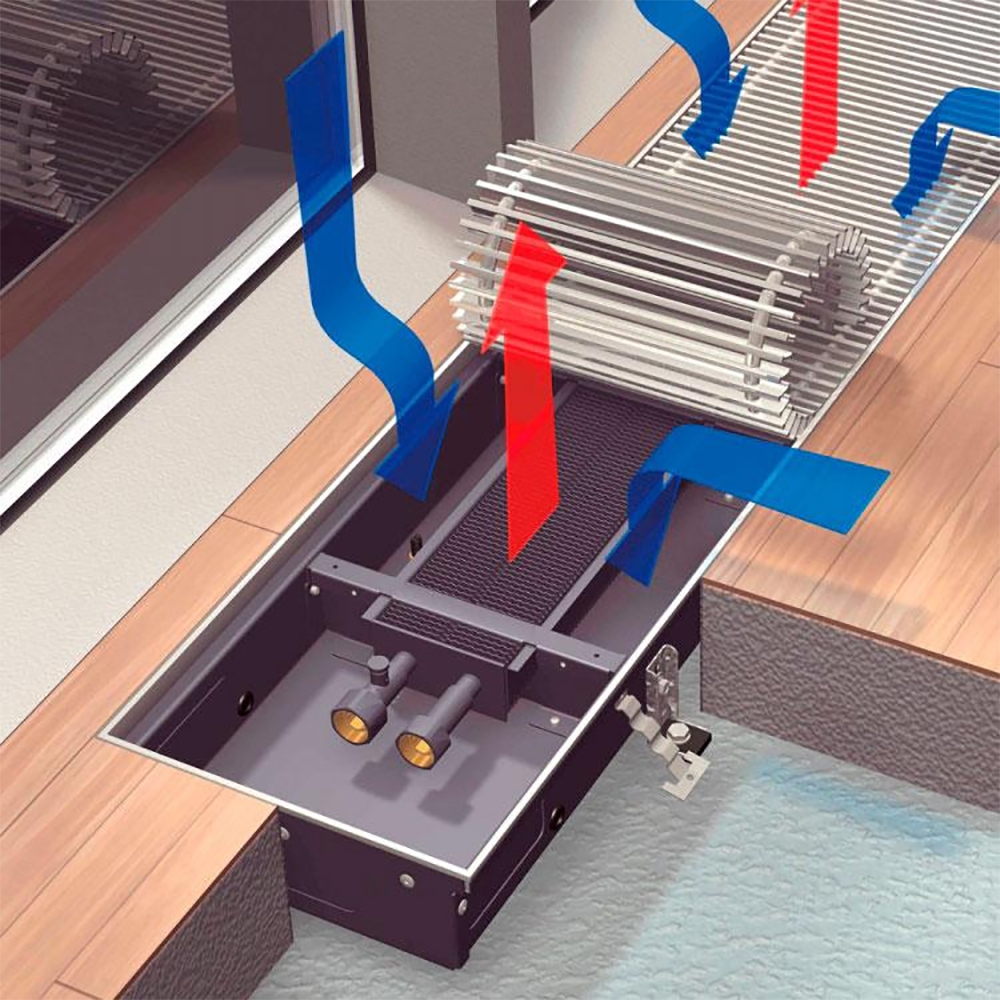

Устройство внутрипольного конвектора
Снизу воздушные массы нагреваются от теплообменника и по принципу конвекции поднимаются, замещая холодные верхние слои воздуха. Высокая теплоотдача достигается за счет применения материалов с высокой теплопроводностью и большой площадью поверхности за счет ребер.
Решетка сверху исключает контакт человека с нагревательным элементом, что позволяет поднимать температуру теплоносителя до 90 0 С.
Увеличение мощности достигается установкой электрического вентилятора. При сохранении габаритов эффективность нагрева воздуха увеличивается до 90 %. Здесь обнаруживается один существенный недостаток – шум от вращения подвижных частей. Его снижают за счет вставок из пористой резины, гасящих вибрации, а также установки двигателя на виброзащитных опорах. Модели могут работать при отключенном вентиляторе, когда нет необходимости в большой мощности.
Температуру воздуха регулируют встроенные регуляторы с датчиками. Вентилятор может отключаться, или при необходимости изменяется его скорость вращения.
Схема управления прибора: 1 – конвектор принудительной вентиляции; 2 – провод; 3 – подача питания 220В; 4 – модуль; 5 – термостат
На рисунке выше изображена схема управления конвектором с помощью модуля МК-PREMIUM и термостата, установленных на стене. При автоматическом режиме происходит непрерывное слежение за температурой помещения. Когда она становится ниже заданной пользователем, включается вентилятор принудительной конвекции. Можно управлять несколькими конвекторами в одном помещении.
Встроенный в пол корпус не требует особого дизайна, поскольку он закрыт решеткой. Его функция – это удерживание всех деталей и формирование потоков воздуха.
От качества металла корпуса зависит надежность и долговечность внутрипольного водяного конвектора отопления. При повышенной влажности применяется нержавеющая сталь. Для обычных сухих помещений подходит оцинкованная или черная сталь. Любой корпус покрыт защитным порошковым составом.
Решетки делаются рулонными или линейными. Часто можно увидеть изделия из поперечных планок. На рисунке ниже изображены решетки, отличающиеся по конструкции и материалам.
Виды решеток
Линейные конструкции дешевле и могут содержать прорези более сложной формы. Так как на них часто наступают, прочность должна быть высокой. По крайней мере, решетки с пластиковыми деталями снаружи приобретать не рекомендуется. Особое внимание надо обратить на защиту от шума. В некоторых моделях акустическая защита предусматривает установку пружин между решеткой и рамкой.
Внутрипольные конвекторы водяного отопления в квартирах многоэтажных домов не применяются, поскольку подключать их к централизованной системе с теплоносителем запрещено.
Их применяют в следующих случаях:
Электрический конвектор
Конструкция отличается только нагревательным элементом, в качестве которого применяется воздушный ТЭН с теплопроводным оперением. Материалом теплообменника служат сталь, медь, алюминий, керамика. На рис. ниже изображен электрический конвектор. Изнутри корпус и детали окрашены в черный матовый цвет, благодаря чему компоненты не видны под решеткой.
Электрический конвектор
Внутри встроен температурный датчик с микропроцессором, управляющим тепловым режимом. Вентилятор установлен на виброопоры, что снижает шум от вращения. Устройство подключается к системе «умный дом», где отоплением можно централизовано управлять.
От материала, из которого изготовлен ТЭН, зависит его срок эксплуатации. Самыми надежными являются изделия из нержавеющей стали.
Внутрипольный конвектор отопления с ТЭНом является бытовым прибором и имеет защиту по напряжению и току, где предусмотрены схемы отключения при сбоях в работе. Внутрипольные электрические конвекторы можно заземлять для большей надежности.
Короб выполнен так же, как у водяного теплообменника. У тех и у других для создания естественной тяги высота его должна быть не менее 200 мм. Для работы с вентилятором это роли не играет.
Решетка нагревается не более чем на 30 0 С во время работы конвектора. Она достаточно прочная, и по ней можно ходить. Главным параметром решетки является общая площадь и ее отношение к размеру всех щелей. Пропускная способность должна обеспечивать прохождение достаточного количества холодного воздуха, поступающего вниз, и поднимающихся теплых потоков.
Декоративность решетки обеспечивается за счет применения металла, натурального или искусственного камня, дерева и других материалов. Дизайнеры предлагают также разные формы щелей, выбор расцветки покрытий и фактуры поверхности.
Декоративные решетки для конвекторов
Выбор конвектора
Основными параметрами электрического прибора являются габариты и мощность.
Конвектор внутрипольный водяной выбирается по следующим характеристикам:
Запорно-регулирующая арматура
Для самых простых и дешевых устройств применяется ручная регулировка расхода теплоносителя. Если необходимо полностью открывать или перекрывать поток жидкости, применяют кран, где вращающаяся пробка или шар с пропускным каналом расположены перпендикулярно движущемуся потоку.
Отличием вентиля является способность не только открываться и закрываться, но также регулировать расход потока жидкости. Приемлемым вариантом является ручной дроссель, где сечение регулируемого канала значительно меньше, чем у подводящего трубопровода.
Установка внутрипольных конвекторов европейских производителей производится большей частью с автоматическими регуляторами, представленными термостатическими головками, где клапан соединен с винтовым штоком, управляемым от выносного или встроенного в корпус датчика температуры.
Монтаж внутрипольного водяного конвектора
Водяные внутрипольные конвекторы отопления подключаются к системам отопления. Здесь применяются специальные пластиковые или металлические трубы. На этапе строительства подготавливается место под установку встраиваемых конвекторов отопления. Ниша делается на 1-1,5 см шире по каждому габариту, чем размеры короба прибора.
При этом следует предусмотреть укладку утеплителя, предотвращающего отвод тепла на нагрев пола. Как правило, применяют пенополистирол. Верхняя часть короба должна быть ниже уровня напольного покрытия, чтобы обеспечить установку решетки.
Сначала выбирается конвектор, уже затем можно готовить нишу для него в полу по готовым размерам. Удобно выполнять работу одновременно с монтажом пола, чтобы после не пришлось менять его высоту или долбить нишу.
Монтаж внутрипольного конвектора начинается с крепления короба в нише с помощью угловых кронштейнов из комплекта модели. Они фиксируются к бетонному основанию на дюбели. Положение короба можно изменять с помощью винтов вверх и вниз с обеих сторон. Правильность установки проверяется строительным уровнем и корректируется. Снизу следует оставлять пространство для поступления к радиаторам свежего воздуха.
После теплообменник подключается к системе отопления с помощью труб. Обвязка монтируется с помощью резьбовых соединений типа накидной гайки, охватывающей соединяемую трубу («американка»). Витки резьбы уплотняются льняной паклей.
В трубу подачи теплоносителя врезается регулятор давления с сервоприводом. Трубы от источника тепла укладываются в бетонной стяжке с верхним слоем теплоизоляции. Корпус полового конвектора также следует теплоизолировать по бокам, чтобы энергия не расходовалась на нагрев пола.
Последним этапом является заливка чистового бетонного основания пола, укладка финишного покрытия и установка решетки. При этом прибор следует закрыть плотным материалом, чтобы раствор не попал внутрь на детали.
Недостаток устройства заключается в быстром накоплении мусора и пыли на решетке и в коробе. Его следует часто чистить, чтобы пыль не циркулировала вместе с теплым воздухом. Хорошо помогает частая влажная уборка помещения. Короб достаточно протирать влажной тряпкой 1-2 раза в месяц.
Здесь удобно применять рулонную решетку, которую легче свертывать при уборке и снова разворачивать. Ее делают с закругленным верхним краем и специальной нижней кромкой, которая при ходьбе заглушает шум и не скользит. Ламели обычно делают из алюминиевого профиля высотой до 25 мм.
Рулонная решетка для конвектора
Производители
В число признанных фирм, выпускающих внутрипольные конвекторы, входят российские, в частности, модели «Бриз». В зависимости от мощности, выпускаются модификации с естественной конвекцией и с вентилятором тангенциального типа. Теплообменник выполнен из медно-алюминиевого сплава, а решетка – из дюралюминия. Температура теплоносителя может достигать 130 0 С, а рабочее давление – 15 атм.
Внутрипольный конвектор «Бриз»
Из отечественных изделий известен также коллектор «EVA», предназначенный для обогрева небольших помещений. Применение деталей из нержавеющей стали, современные технологии изготовления и возможность самостоятельно подобрать комплектацию делают данный отопительный вариант широко востребованным. Здесь все зависит от финансовых возможностей и вкуса.
Большой популярностью в плане широкого выбора и высокой надежности пользуются водяные конвекторы «Керми» (Бельгия). Их можно применять в качестве основных источников тепла. Малая высота корпуса дает возможность легко производить монтаж внутрипольных конвекторов, которые встраиваются в любой пол. Диапазон размеров и мощностей изделий велик, а гарантия составляет 10 лет. Они снабжены термостатами и могут работать автономно. Вентиляторы запитаны от источника в 12 В. Производители изготавливают внутрипольные водяные конвекторы на заказ.
Высокое качество и приемлемые цены сделали популярной в России чешскую марку «Minib». Конвекторы выходят на максимальную мощность за 10-15 мин. Если сравнить их с радиаторами, то тем для этого требуется 30 мин.
Следует также отметить популярность немецких конвекторов «Varmann», где применяются последние инновации, существенно не влияющие на окончательную стоимость моделей. Ассортимент изделий отличается широкими возможностями. Их изготавливают прямой и полукруглой формы, в виде угловых конструкций или проходящих через колонны.
Видео
Отопление внутрипольными конвекторами является необходимым дополнением к существующим способам обогрева помещений. В некоторых ситуациях без него не обойтись, по своим характеристикам приборы не уступают традиционным радиаторам. Устройства обладают достаточной тепловой мощностью, чтобы быть основным источником отопления, быстро прогревают помещения и в комплексе с системами управления обеспечивают климат-контроль.
