Hellride образовательный: BMX трансмиссия: Шатуны
Этим постом мы начинаем погружение в мир BMX трансмиссии. Сегодняшний рассказ о шатунах. Текста вышло много, зато все по полкам. Погнали.
Плюсы: Дешевизна;
Минусы: Большой вес; Менее надежные, чем аналоги.
Плюсы: Малый вес; Самая высокая жесткость; Высокая прочность;
Минусы: Дороговизна; При поломке одного из элементов нужно менять всю систему.
Плюсы: Малый вес; Высокая жесткость; При поломке оси или шатуна можно поменять только ее/его;
Минусы: Дороговизна;
Плюсы: Дешевизна; Достаточная надежность;
Минусы: Теоретически меньшая жесткость, чем у 2 и 2.5 элементных шатунов; Больший вес, чем у 2 и 2.5 шатунов;
Обращаем внимание, форма шлицов оси и форма посадочного места на шатуне имеют разную форму.
На шатуне, как правило, в сечении треугольник, а на оси трапеция. Так крепление получается более надежным.
Плюсы: Дешевизна;
Минусы: Вес (зачастую бюджетные стальные шатуны весят больше);
Надежность (при одинаковой толщине с Cro-Mo, Hi-Ten сталь будет существенно более хрупкой); Подверженность коррозии;
Плюсы: Высокая надежность; Меньший, чем у Hi-Ten вес;
Минусы: Дороговизна; Подверженность коррозии.
Плюсы: Не подвержены коррозии; Достаточно большая надежность;
Минусы: Обычно бОльшая цена;
Плюсы: Большая жесткость конструкции; Меньший вес; Минималистичный общий вид системы;
Минусы: Большая стоимость; Необходимы специальные звезды.
ВАЖНО: не переворачивайте RHD шатуны на LHD сторону (и наоборот), а то у вас начнут выкручиваться педали.
Сейчас прервемся, чтобы вы переварили материал, а на следующей неделе перейдем к кареткам. Там будет проще 😉
*Как и все наши статьи, этот пост лишь краткий экскурс, который не претендует на звание всеобъемлющей истины*
Наши предыдущие образовательные статьи ищутся по хэштегу #hellinfo
Шатуны на велосипед: конструкция, типы, способы крепления
В велосипеде передача возвратно-поступательного движения совершается за счет шатуна. При этом он отдельно работать не может, сочетается со звездочкой, кареткой и велосипедной рамой. Конструктивные особенности шатуна во многом зависят от стоимости велосипеда и многих других моментов.
Из чего состоит шатун велосипеда?
На первый взгляд шатун велосипеда представлен простой конструкцией, предназначение которой заключается в передаче усилия на заднее колесо.
Конструктивными особенностями можно назвать следующее:
Материал шатунов
При изготовлении шатунов могут применяться самые различные материалы.
Наиболее распространенными назовем:
При выборе изделия стоит учитывать, что производители идут на самые различные ухищрения для снижения стоимости шатунов. Примером можно назвать создание полых изделий или с различными канавками. За счет этого существенно снижается вес конструкции.
Стальные шатуны на сегодняшний день изготавливаются трубчатыми или цельными. На ответственных велосипедах устанавливается цельный вариант исполнения, характеризующийся повышенной прочностью.
Размеры
Могут устанавливаться шатуны различной формы и размеров в зависимости от условий передвижения.
Сред особенностей этого момента отметим следующее:
Типы шатунов
Встречаются самые различные системы шатунов, которые устанавливаются на велосипедах.
Наибольшее распространение получили:
Способы крепления на валу каретки
Применяется достаточно большое количество различных способов крепления на валу каретки.
Наибольшее распространение получили:
Как заменить шатун?
Провести замену рассматриваемого элемента можно самостоятельно.
Инструкция выглядит следующим образом:
Как выбрать шатун для роторной системы?
При выборе учитываются самые различные моменты.
Примером можно назвать следующее:
Выбор шатуна на основе Q-фактор
Есть некоторые правила, которые следует учитывать при выборе Q-фактора. За счет этого можно увеличить передаваемое усилие на 4%.
Среди особенностей отметим:
Увеличенный Q-фактор свойственен горным велосипедам. Это связано с тем, что он предназначен для движения по пересеченной местности.
Что значит трехэлементные шатуны
Заправка кондиционера в автомобиле является довольно простым занятием, но требует подготовки. Далее мы ознакомим вас с принципами работы, устройством самим фреоном и как это проводится в домашних условиях.
Когда система кондиционирования воздуха теряет способность нормально охлаждаться, может возникнуть необходимость заправить систему новым хладагентом. Заправка проводиться на примере хладагента R-134a в кондиционере.
Примечание. При зарядке системы кондиционирования всегда надевайте защитные очки и перчатки.
Как почистить кондиционер в автомобиле
В этой статье мы поговорим на тему того, как почистить кондиционер в автомобиле.
Что будет если перелить масло в двигатель?
Что произойдет, если перелить масло в двигатель?
Слышали ли вы фразу: «Слишком много хорошего никогда не бывает хорошо?» Что ж, это, безусловно, верно, когда дело доходит до переливания моторного масла вашего автомобиля.
Есть причина, по которой автопроизводители рекомендуют определенное количество масла, необходимое для каждого двигателя. Заливка слишком большого количества масла в двигатель вашего автомобиля может вызвать несколько проблем, которые в конечном итоге приведут к катастрофическому отказу двигателя, если не позаботиться о них.
Пропала компрессия в цилиндре, что делать?
Довольно популярная тема: «пропала компрессия в цилиндре». Двигатель внутреннего сгорания имеет ряд поршней, соединенных с коленчатым валом. При вращении коленчатого вала эти поршни перемещаются вверх и вниз на разных тактах цикла сгорания. Это позволяет двигателю обеспечивать плавную и постоянную мощность. После такта впуска впускной и выпускной клапаны закрываются, эффективно изолируя камеру сгорания.
Полная расшифровка всех значков панели приборов на авто
Если говорить о том, что полная расшифровка всех значков панели приборов на авто определенно требует знаний. Все запомнить не слишком легко, поэтому рекомендуем сохранить страницу.
Каждый день тысячи водителей сталкиваются с новыми, незнакомыми сигнальными лампами на приборной панели. Мы можем помочь узнать что они означают, на этой странице! Здесь вы можете узнать, что случилось с вашим автомобилем, прежде чем отправиться в сервисный центр. Небольшие знания сэкономят вам много времени и денег!
Как диагностировать неисправности на грузовом автомобиле КАМАЗ?
В этой статье мы поговорим о том, как диагностировать неисправности на грузовом автомобиле КАМАЗ.
В современном мире практически на любом транспорте имеются электронные блоки управления. С их помощью можно вести тотальный контроль и выявлять неполадки на ранней стадии. Уже не надо интуитивно определять неполадки, пользуясь своей жизненной практикой и советами бывалых шоферов. С набором определенных технических средств любой водитель может проводить самостоятельное компьютерное диагностическое сканирование грузовика. Что для этого нужно:
Почему проскакивает цепь на велосипеде?
Эта проблема не может оставаться незамеченной так как испортит вам впечатление от езды на велосипеде.
Пропуск цепи может быть вызван множеством вещей, связанных с системой трансмиссии, в большинстве случаев изношенной или несовместимой цепью. Чтобы решить эту проблему, вам потребуется провести тщательный осмотр нескольких частей, чтобы узнать, что именно источник проблемы.
Как правильно выбрать велосипед по росту?
В этой статье мы поговорим о том, как правильно выбрать велосипед по росту.
Выбор размера велосипеда зависит от типа велосипеда, вашего роста, стиля езды и ваших предпочтений. Правильно подобранный велосипед будет более комфортным, более эффективным и более увлекательным. Это руководство по размерам велосипедов дает нашим клиентам общие рекомендации по выбору правильного размера. Это только руководство, и мы всегда рекомендуем посетить один из магазинов для личного тестирования.
С чего начать подбор велосипеда по росту?
Обзор механического дискового тормоза Spyre компании TRP
Главные фишки этой тормозной системы для велосипеда были реализованы в пределах, заявленных на выставке, в марте прошлого года. Главное, что хочется отметить: вес 158 г. Немного легче, чем большинство подобных моделей, представленных на рынке в данном ценовом диапазоне. Важно отметить и больший диаметр алюминиевого суппорта – он позволяет сделать процесс установки проще, а износ тормозных колодок более равномерным.
Обзор инновационной трубчатой покрышки Chicane для шоссейного велосипеда
Грубо говоря, покрышка Chicane наглым образом «склеена» из прочных стенок в центральной части и правильно спроектированной части протектора на плоскости контакта. По крайней мере такой вывод можно сделать если взглянуть на любую из фотографий данного товара.
Шатуны на стандартные и нестандартные виды велосипедов: описываем во всех подробностях
Данная статья призвана помочь определить тип кривошипной (в дальнейшем слово будет опускаться) системы, установленной на вашем велосипеде, и направить на соответствующий материал, где подробно освещен процесс снятия и установки шатунов.
Основные сведения
Пара шатунов устанавливаются на валу каретки с противоположных сторон под углом 180° друг к другу с тем, чтобы велосипедист мог постоянно производить давление на один из них при вращении педалей. В этом случае ноги попеременно отдыхают от усилий давления.
Шатуны — одни из самых сильно нагруженных деталей велосипеда. На российских дорожных велосипедах их делают из стали, а на зарубежных и спортивных — из алюминиевых сплавов или композитных материалов. Чтобы уменьшить вес и сохранить прочность, производители пускаются на разные ухищрения — делают их полыми, имеющими замысловатые поперечные сечения.
Два шатуна и блок передних звездочек образуют т. н. систему (нем. Kettenblattgarnitur или Kurbelsystem а также Kurbelsatz; англ. crankset). Иногда (чаще на недорогих велосипедах) система выполнена в виде неразборной конструкции, объединенной вместе с правым шатуном, и тогда при износе звездочек приходится менять всю систему целиком. На велосипедах средней и верхней ценовых категорий передние звездочки обычно можно отсоединить от правого шатуна, то есть их можно менять независимо, по мере износа зубьев.
Система
Система состоит из таких компонентов: два шатуна, паук и звезды. Интегрированные системы включают также ось. Остановимся на каждой составляющей подробнее.
Размер имеет значение
При выборе размера шатуна важно учитывать стиль катания, рост велосипедиста и ваши личные предпочтения. Разница даже в 5 мм на каждой детали довольно ощутима.
Левый шатун велосипеда
Длина шатуна велосипеда измеряется от центра оси каретки до центра оси педали и может быть 145–180 мм, с шагом 5 и иногда 2,5 мм. Понятно, что чем выше велосипедист, тем длиннее нужны детали. Но нужно также учитывать размер рамы и стиль езды. Если у вас низкая рама и слишком длинные рычаги, то при малейшей неровности (бордюры, рельсы) вы будете за них цепляться, что приведёт к неудобству.
Ключевой параметр, на который напрямую влияет размер шатуна велосипеда, — каденция. Каденция — это единица измерения скорости оборотов, сколько оборотов может сделать байкер за определённое время. Высокой каденции можно достичь при коротких рычагах, соответственно, длинные рычаги сокращают количество оборотов. Поэтому для гонок лучший выбор — короткие шатуны. И наоборот, для горных велосипедов — длинные.
Выбор размера — личные предпочтения каждого велосипедиста, учитывая стиль езды, рост и поставленные перед байком цели.
Из чего состоит шатун велосипеда?
На первый взгляд шатун велосипеда представлен простой конструкцией, предназначение которой заключается в передаче усилия на заднее колесо.
Конструктивными особенностями можно назвать следующее:
При установке педалей следует уделить внимание тому, что левая и правая имеет разные резьбы. Сегодня при изготовлении основных элементов применяются современные материалы.
Материал шатунов
При изготовлении шатунов могут применяться самые различные материалы.
Наиболее распространенными назовем:
При выборе изделия стоит учитывать, что производители идут на самые различные ухищрения для снижения стоимости шатунов. Примером можно назвать создание полых изделий или с различными канавками. За счет этого существенно снижается вес конструкции.
Стальные шатуны на сегодняшний день изготавливаются трубчатыми или цельными. На ответственных велосипедах устанавливается цельный вариант исполнения, характеризующийся повышенной прочностью.
При низкой вероятности поломки изделие изготавливается путем горячей или холодной ковки из алюминия. Редкие спортивные модели снабжаются деталями из карбона или титана.
Размеры
Могут устанавливаться шатуны различной формы и размеров в зависимости от условий передвижения.
Сред особенностей этого момента отметим следующее:
При выборе по длине учитываются индивидуальные предпочтения. Некоторые предпочитают варианты исполнения с небольшой длиной, за счет которого можно развить большую скорость.
Определение типа системы
Шатуны — это рычаги, соединяющие педали с осью каретки. На шатунах жестко закреплены зубчатые колеса (их ещё называют звездами), которые приводят в движение цепь. Шатуны могут сниматься для их замены, замены или чистки звезд, обслуживания подшипников каретки. За последние годы конструкции систем заметно усложнились. Чтобы понять, как обслуживать систему, необходимо знать тип шатунов и подшипников, установленных в велосипеде.
Если вы не знаете, система какого типа у вас установлена, для определения вы можете либо просмотреть видео выше, либо воспользоваться сведениями, изложенными далее.
Способы крепления на валу каретки
Применяется достаточно большое количество различных способов крепления на валу каретки.
Наибольшее распространение получили:
От способа крепления зависит длительность службы конструкции. Кроме этого, от этого зависит то, какой съемный инструмент требуется при монтаже.
Паук
ПаукЯвляется связующим звеном между шатуном и звездами. Бывают съемные, несъемные и цельные с шатуном. В некоторых системах его функции могут быть возложены на первую звезду системы. На рынке встречаются модели систем со встроенным датчиком измерения мощности. Этот датчик расположен как раз в пауке.
Вариантов конструкции существует несколько. Есть пауки, предназначенные для одной, двух, трех и даже четырех звезд. В настоящее время самыми распространенными являются пауки на три и на две звезды. Тип крепления – от трех до пяти лапок.
Если звезды прикреплены к системе бонками (специальные болты), то их при необходимости можно поменять. Такую возможность предоставляют системы высоких уровней, а более дешевые выполняются неразборными – система меняется только целиком. Отверстия для крепления звезд (на каждой лапке паука по отверстию) расположены в соответствии с параметром BCD. Его придерживаются все производители.
Шатуны системы Campagnolo® Power-Torque™
В шатунах Power-Torque™ ось каретки закреплена на правом шатуне. Чтобы получить доступ к подшипникам или демонтировать шатун с правой стороны, необходимо снимать левый шатун.
Как заменить шатун?
Провести замену рассматриваемого элемента можно самостоятельно.
Инструкция выглядит следующим образом:
Процедура достаточно проста, но при ее проведении следует быть аккуратным, так как вероятность срыва резьбы достаточно велика.
Разное
Как выбрать шатун для роторной системы?
При выборе учитываются самые различные моменты.
Примером можно назвать следующее:
Кроме этого, рекомендуется уделить внимание популярности бренда, под которым выпускается изделие.
Нестандартная роторная система RS4X
Рассмотрим новейшую конструкцию — роторную систему шатунов для велосипеда RS4X. Принципиальное отличие от стандартных рычагов — расположение со смещением угла на несколько градусов (стандартное закрепление — по одной прямой линии). При стандартном закреплении нога велосипедиста сильно сгибается в колене в верхней точке и это негативно сказывается на коленных суставах, не позволяет велосипедисту применить свою силу в полном объёме.
Роторная система позволяет увеличить КПД за счёт занижения верхней мёртвой точки и исключения провала момента силы. Согласно исследованиям, мощность возрастает на 16%. Эта велосипедная система шатунов довольно дорогая (стоимость около 400 евро), но хороша тем, что облегчает нагрузку на коленные суставы байкера и на сухожилия.
Учитывая особенности шатунов разных систем, размер, материал, вы сможете подобрать для вашего велосипеда наиболее подходящий вариант и покупка оправдает все ваши ожидания.
Octalink
Стандарт разработан компанией Shimano и предлагается в двух исполнениях – MTB и Road, которые различаются длиной шлицев. Жесткость выше, а вес меньше, если сравнивать с квадратом. Что любопытно, шлицы на оси каретки предназначены только для правильной установки шатунов, а при вращении они не несут никакой нагрузки – шатуны посажены на конус. Интересно, что шатуны под этот стандарт выпускают многие производители компонентов (кроме Shimano это широко известные FSA, Ritchey и др.), а вот каретки – только Shimano.
Шатуны системы Campagnolo® Ultra-Torque™

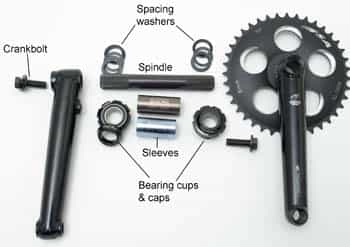

Многие велосипеды для BMX и фристайла оснащены системами особого типа, имеющими 48-шлицевое соединение. Обслуживание подобных систем несколько отличается от обслуживания обычных трехсоставных систем.
ISIS
Данный стандарт крепления создан компанией Race Face, как ответный ход на Octalink. Он немного тяжелее шимановской разработки, зато шлицы полноценно работают, обеспечивая высочайшую надежность соединения. Примечательно, что ISIS имеет открытый промышленный стандарт, то есть любой производитель может свободно выпускать такие каретки, не отчисляя процент держателю патента.
Оба шлицевых стандарта (Octalink и ISIS) не совместимы между собой. Более того, у каждого из них по-разному сконструирован болт крепления шатуна к оси каретки.

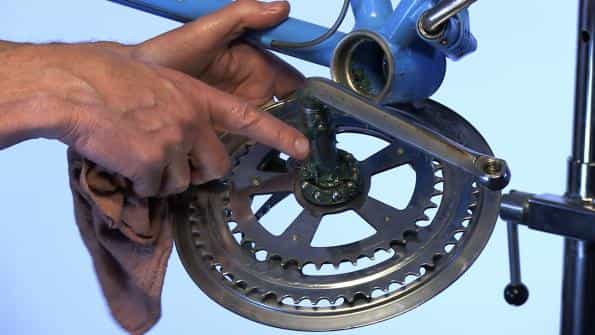

Шатуны односоставных систем
Односоставные системы встречаются на некоторых старых велосипедах марки Schwinn®, на детских велосипедах и на велосипедах для BMX. В этих системах шатуны и ось каретки выполнены в виде единого узла.
Интегрированные системы
Интегрированные системыЭтот тип систем отличается от вышеописанных тем, что в своем составе они содержат еще и вал каретки, который впрессовывается в один из шатунов, преимущественно в правый. Вал выполнен в виде трубки, то есть полый, и имеет больший диаметр по сравнению с традиционными валами каретки. Чашки каретки в таких системах раздельные, с внешними промподшипниками. Между чашками устанавливается пластиковая проставка. Алгоритм сборки таков: чашки вкручиваются в раму вместе с проставкой, после сквозь них продевается вал и фиксируется болтом (болтами) другого шатуна.
Такая конструкция выгоднее тем, что за счет большей разнесенности подшипников такая конструкция жестче, да и сами подшипники работают лучше. Однако, износ их выше, чем подшипников в каретках под квадрат.
Существует несколько разновидностей интегрированных систем. Кроме стандартной (для МТВ) предлагается вариант для шоссейных велосипедов, у которых длина кареточного стакана 70 мм, и экстремальных байков, в связи с повышенными нагрузками требующих более прочную конструкцию – длина кареточного стакана на таких велосипедах составляет 83 мм.
Отдельно хотелось бы выделить стандарт BB30, разработанный инженерами Cannondale. Система шатунов здесь остается практически неизменной, отличия же в том, что подшипники не вкручиваются в раму, а запрессовываются в нее. Понятное дело, рама должна быть для этого предназначена. Диаметр оси каретки имеет еще больший диаметр (30 мм), а материал – алюминий, а не сталь. Еще легче и жестче.
Самое приятное при покупке интегрированной системы – отсутствие проблем совместимости. Размеры чашек одинаковые вне зависимости от длины стакана каретки или модели системы. Chainline будет в любом случае правильный (подробнее здесь).
Экстрим
В зависимости от условий катания на паук, кроме звезд, может крепиться и другое оборудование. Для жестких дисциплин вместо внешней звезды характерна установка рокринга – пластикового или металлического «блина», принимающего на себя все удары судьбы. В определенных дисциплинах – даунхилл или дерт-джампинг – система имеет только одну звезду и дополнена успокоителем, задачей которого является удерживать цепь на звезде при любых условиях.
Ширина каретки
Ширина кареткиШирина каретки горных велосипедов бывает разная. Об этом нужно помнить при покупке. У большинства моделей велосипедов этот показатель равен 73 или 68 мм. В комплектацию многих систем входят проставочные кольца, благодаря которым можно подрегулировать систему под разную ширину кареточного стакана.
