Что значит прямая общего положения

Прямые общего и частного положения

ПРОЕКЦИИ ПРЯМОЙ

Прямая по отношению к плоскостям проекций она может занимать как общее, так и частные положения.

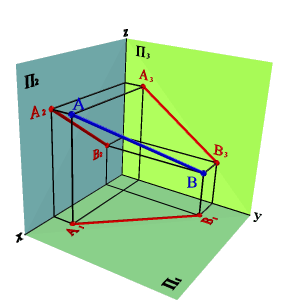

1. Прямая не параллельная ни одной плоскости проекций называется прямой общего положения (рис. 12).

а) модель	б) эпюр

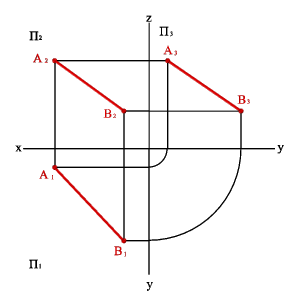

Рисунок 12. Прямая общего положения

2. Прямые параллельные плоскостям проекций, занимают частное положение в пространстве и называются прямыми уровня. В зависимости от того, какой плоскости проекций параллельна заданная прямая, различают:

2.1. Прямые параллельные горизонтальной плоскости проекций называются горизонтальными или горизонталями (рис.13). Для любой пары точек горизонтали должно быть справедливо равенство

а) модель	б) эпюр
Рисунок 13. Горизонтальная прямая

2.2. Прямые параллельные фронтальной плоскости проекций называютсяфронтальными (рис.14).

а) модель	б) эпюр

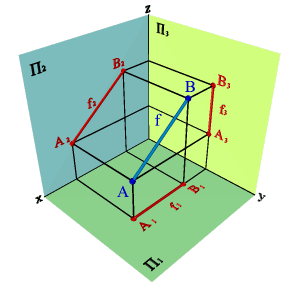

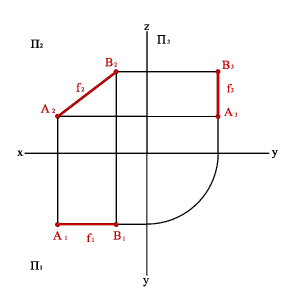

Рисунок 14. Фронтальная прямая

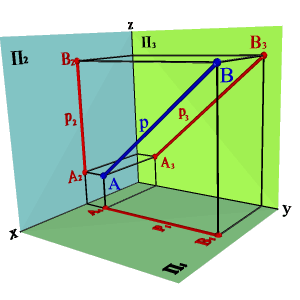

2.3. Прямые параллельные профильной плоскости проекций называются профильными (рис.15).

а) модель	б) эпюр

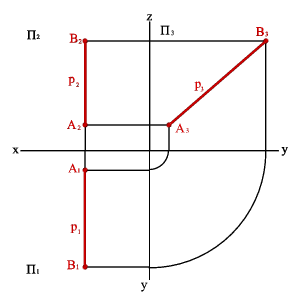

Рисунок 15. Профильная прямая

3. Прямые перпендикулярные плоскостям проекций, занимают частное положение в пространстве и называются проецирующими. Прямая перпендикулярная одной плоскости проекций, параллельна двум другим. В зависимости от того, какой плоскости проекций перпендикулярна исследуемая прямая, различают:

а) модель	б) эпюр

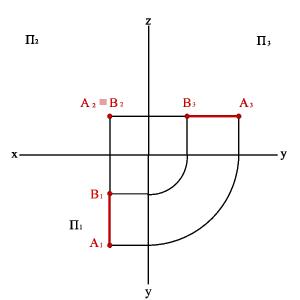

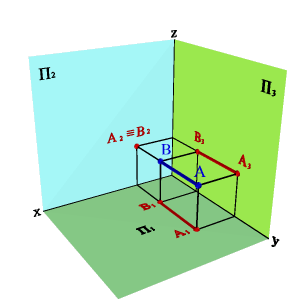

Рисунок 16. Фронтально проецирующая прямая

а) модель	б) эпюр

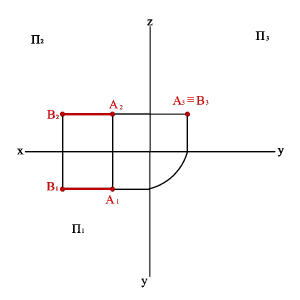

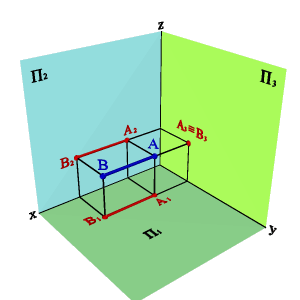

Рисунок 17. Профильно-проецирующая прямая

Источник

Что значит прямая общего положения

Проекцией прямой, которая не перпендикулярна плоскости проекций, является прямая. Её положение определяется двумя точками, следовательно, для того чтобы построить проекцию прямой, достаточно построить проекции двух её точек.

Рисунок 8

а) Прямой общего положения называется прямая, которая не параллельна и не перпендикулярна ни одной из плоскости проекций. Пример такой прямой изображён на рисунке 8. Комплексный чертёж этой прямой будет выглядеть следующим образом.

Рисунок 9

б) Прямые частного положения – это прямые, занимающие по отношению к плоскостям проекций особое положение, т.е. либо параллельные, либо перпендикулярные плоскостям проекций.

Первый подкласс прямых частного положения – прямые уровня. Это прямые, параллельные какой-либо плоскости проекций.

Горизонталь – прямая параллельная горизонтальной плоскости П1. Комплексный чертёж такой прямой изображён на рисунке 10.

Рисунок 10

Фронтальная проекция горизонтали всегда параллельна прямой Х, а угол между осью Х и горизонтальной проекцией горизонтали составляет угол между прямой и фронтальной плоскостью проекций. Символическая запись: h // П1; α = Ð h П2.

Фронталь – прямая параллельная фронтальной плоскости П2. Комплексный чертёж фронтали изображён на рисунке 11.

Рисунок 11

Рисунок 12.

Истинная величина прямых уровня или, так называемая натуральная величина, отображена на тех плоскостях, которым параллельны эти прямые.

Второй подкласс прямых частного положения – проецирующие прямые. Это прямые, перпендикулярные какой-либо плоскости проекций. К таким прямым относятся: горизонтально–проецирующая, фронтально-проецирующая и профильно-проецирующая прямые.

Их комплексные чертежи изображены соответственно на рисунке 13 (а, б, в).

Рисунок 13

Натуральная величина горизонтально-проецирующей прямой – её фронтальная проекция, фронтально-проецирующей прямой – её горизонтальная проекция, а профильно-проецирующей прямой – её горизонтальная и фронтальная проекции.

а) три точки, не лежащие на одной прямой;

Рисунок 14

б) прямая и точка, не лежащая на ней;

Рисунок 15

в) две параллельные прямые;

Рисунок 16

г) две пересекающиеся прямые;

Рисунок 17

д) плоская фигура (многоугольник, круг и т.д.).

Плоскость общего положения не параллельна и не перпендикулярна ни одной из плоскостей проекций.

Рисунок 18

Плоскости частного положения аналогично прямой подразделяются на плоскости уровня и проецирующие плоскости. На рисунке 19 (а,б,в) изображены, соответственно, горизонтальная, фронтальная и профильная плоскости. Причём горизонтальная плоскость задана двумя параллельными прямыми, фронтальная и профильная плоскости – двумя пересекающимися прямыми.

Рисунок 19

Рисунок 20

1. Как образуется комплексный чертеж прямой линии?

2. Прямые какого положения вы знаете?

3. Назовите прямые уровня.

4. Как называется прямая, проекцией которой на горизонтальной плоскости будет точка?

5. Перечислите способы задания плоскости.

6. Дайте определение плоскости общего положения.

7. Какие бывают плоскости частного положения? Как они называются и как выглядят на комплексном чертеже?

© ФГБОУ ВПО Красноярский государственный аграрный университет

Источник

Проецирование прямой линии в начертательной геометрии с примерами

Содержание:

Проецирование прямой линии:

Отрезок прямой линии определяется двумя точками. Следовательно, проекции двух точек определяют проекции отрезка прямой (рисунок 2.1). Проекции отрезка прямой в общем случае всегда будут меньше самого отрезка прямой. В общем случае по проекциям отрезка прямой нельзя определить углы наклона отрезка прямой к плоскостям проекций.

Прямые общего и частного положения

Прямые подразделяются на прямые общего и частного положения. Прямая, не параллельная и не перпендикулярная ни одной из плоскостей проекций, называется прямой общего положения (рисунок 2.1а).

Прямые, параллельные или перпендикулярные плоскостям проекций, называются прямыми частного положения (рисунок 2.16, в). Прямые, параллельные плоскостям проекций, называются по имени плоскости, которой они параллельны: горизонталь h, фронталь f и профильная прямая w.

Прямые, перпендикулярные плоскостям проекций, называются проецирующими: горизонтально-проецирующая, фронтально-проецирующая и профильно-проецирующая, в зависимости от плоскости, к которой они перпендикулярны.

Прямые, параллельные плоскостям проекций

Особенностью эпюра прямых, параллельных плоскостям проекций, является то, что две проекции прямой параллельны осям, а третья проекция наклонена к осям и является натуральной величиной прямой.

Кроме того, по этой проекции прямой можно определить угол наклона прямой к той или иной плоскости проекций.

Среди упомянутых прямых особое место занимают горизонталь h и фронталь f (рисунок 2.2), которые обладают замечательными свойствами и поэтому часто применяются при решении различных задач.

Важнейшими свойствами горизонтали являются: фронтальная

проекция горизонтали

Прямые, перпендикулярные плоскостям проекций

Особенностью эпюра прямых, перпендикулярных плоскостям проекций, является то, что две проекции этих прямых параллельны осям, а третья проекция «вырождается» в точку на той плоскости проекций, которой эта прямая перпендикулярна. Первые две проекции проецирующих прямых являются их натуральной величиной. На рисунке 2.3 представлены эпюры горизонтально- (а), фронтально- (б) и профильно-проецирующих прямых (в).

Определение натуральной величины прямой

Так как прямая общего положения проецируется на плоскости проекций с искажением, то задача определения натуральной величины (НВ) прямой по её проекциям является важной. С целью определения НВ прямой разработан метод прямоугольного треугольника, сущность которого понятна из пространственного чертежа (рисунок 2.4а).

При определении НВ прямой методом прямоугольного треугольника одновременно можно определить углы наклона прямой к плоскостям проекций (углы а° и Они определятся как углы между гипотенузой и соответствующей проекцией прямой.

Следы прямой

Из пространственных чертежей следует методика построения проекций следов прямой на эпюре (рисунок 2.6).

Взаимное положение прямых

Прямые в пространстве могут быть параллельными, пересекающимися, скрещивающимися и перпендикулярными.

Пространственные чертежи и эпюры параллельных и пересекающихся прямых представлены на рисунке 2.7а, б.

Признаком параллельных прямых на эпюре является параллельность их одноименных проекций.

Частным случаем пересекающихся прямых являются перпендикулярные прямые. В соответствии с теоремой о проецировании прямого угла, прямой угол будет проецироваться на плоскость проекций в натуральную величину в том случае, когда одна из его сторон будет параллельна этой плоскости проекций (Рисунок 2.8).

Cкрещивающимися прямыми называются непараллельные прямые, не имеющие общей точки. Скрещивающиеся прямые в пространстве не пересекаются, но на эпюре их одноименные проекции накладываются друг на друга, что создает впечатление пересечения. Признаком скрещивающихся прямых на проекциях является то, что проекции их мнимых точек пересечения не находятся на одной линии связи (рисунок 2.9а). В мнимых точках пересечения конкурируют две точки, принадлежащие разным прямым, или, другими словами, в мнимых точках конкурируют две прямые. Назовем эту область конкурирующим местом.

При рассмотрении скрещивающихся прямых возникает вопрос о видимости проекций прямых в конкурирующих местах. Этот вопрос может быть решен методом конкурирующих точек (конкурирующих прямых).

Сущность метода заключается в следующем:

Так на рисунке 2.96 на горизонтальной проекции будет видна точка 1, принадлежащая прямой AВ, или, проще говоря, прямая АВ, так как аппликата прямой АВ вдоль линии связи наибольшая. На фронтальной проекции также будет видна прямая AВ. так как у неё в конкурирующем месте наибольшая ордината.

Метод конкурирующих точек (прямых) используется и при определении видимости проекций прямой и плоскости, двух плоскостей, прямой и поверхности, ребер многогранников и т.д. При этом считается, что плоскости и поверхности геометрически непрозрачны, а видимость прямой в точке встречи с плоскостью или в точках встречи с поверхностью меняется.

На рисунке 2.10 представлена пространственная схема определения видимости проекций прямой MN и плоскости ABCD, пересекающихся друг с другом в точке К. На горизонтальной проекции в конкурирующем месте будет видна прямая ВС, так как её аппликата больше, чем у прямой MN. На фронтальной проекции в конкурирующем месте будет видна прямая MN, так как ордината у неё больше, чем у прямой АВ.

Пример: Определить длину растяжек для крепления антенны к крыше здания (рисунок 2.11).

Решение: Длина растяжек АВ и ВС определена методом прямоугольного треугольника на фронтальной проекции. Длину растяжки KD определять не следует, так как прямая KD является фронталью и её фронтальная проекция представляет НВ.

Пример: Построить следы прямой АВ и определить октанты, через которые проходит прямая (рисунок 2.12).

Решение: Задача решена в пространстве и на эпюре. Так как проекции прямой пересекают оси ОХ и 0Y, то в точках пересечения и будут находится проекции горизонтального, фронтального и профильного следов прямой. Далее по знакам координат точек М, К, N, L определяем, что прямая проходит через октанты ll, I, IV и VIII.

Пример: Определить взаимное положение прямых АВ и CD (рисунок 2.13).

Решение: Анализ проекций двух заданных прямых приводит к выводу, что они являются профильными прямыми, так как обе их проекции параллельны осям 0Y и 0Z. Анализ взаимной параллельности одноименных проекций позволяет сделать предварительный вывод о том, что прямые АВ и CD параллельны друг другу. Однако такой вывод неправомерен, так как для профильных прямых следует проверить параллельность на профильной проекции. Построив профильные проекции , видно, что прямые скрещиваются.

Пример: Разделить отрезок прямой АВ в отношении 2:3 (рисунок 2.14а).

Задача решается исключительно графическим методом. Представленное решение задачи основано на теореме Фалеса: если на одной стороне угла отложить равные или пропорциональные отрезки и провести через засечки любые параллельные прямые, то другая сторона разделится на равные или пропорциональные отрезки. На рисунке 2.14а дано решение задачи в пространственной форме, а на рисунке 2.146 представлен эпюр решения задачи. На горизонтальной проекции вспомогательная прямая m проводится под произвольно углом, и на ней откладывается пять произвольных отрезков равной длины.

На рисунке 2.14в представлены ещё два способа деления отрезка прямой в заданном отношении.

Изготовление любой детали, строительство сооружений, разработка месторождений полезных ископаемых начинается с составления чертежей, планов и схем. Никакие словесные описания не могут заменить чертеж, который позволяет не только определить форму и размеры всех частей предмета, но и получить наглядное представление о нем.

Как и любая научная дисциплина, начертательная геометрия имеет терминологию, которую следует хорошо усвоить, чтобы понимать излагаемый материал.

В геометрии вообще и в начертательной геометрии в частности каждое последующее изложение основывается на предыдущем материале. Такая особенность изучаемого предмета требует систематической, последовательной работы над ним.

Потребность в отображении действительности появилась у человека давно. Об этом свидетельствуют многочисленные изображения первобытного человека на стенах пещер и камнях, на предметах и орудиях труда. С развитием человечества совершенствовалась и техника передачи различных символов (письменность, схемы, чертежи). В Древнем Китае, например, была разработана всеобъемлющая знаковая система, где каждому предмету или явлению соответствовал особый знак (иероглиф). В Древнем Египте при возведении сооружений архитекторы использовали чертежи в виде планов и фасадов.

Основные правила и методы построения изображений (планов зданий, земельных угодий, крепостных укреплений) по законам геометрии были разработаны в эпоху античности. В Древней Греции, за 300 лет до нашей эры, сделаны первые шаги к научному обоснованию метода центрального проецирования. В «Оптике» Евклида содержатся 12 аксиом и 61 теорема об условиях «видения» предметов.

Расцвет классической культуры сменился застоем, и только в эпоху Возрождения, благодаря усилиям школ живописи и архитектуры Италии, Нидерландов и Германии, в истории начертательной геометрии начинается новый период развития. К этому времени относится введение целого ряда основных понятий метода проецирования.

С развитием архитектуры, машинного производства, горной промышленности к изображениям предметов стали предъявлять все более высокие требования, что и привело к необходимости обобщения и систематизации знаний по «теории изображений». Работа знаменитого французского геометра и инженера периода Великой французской революции Гаспара Монжа (1746-1818) «Geometrie Descriptive» (1798 г.) представляет собой первое систематическое изложение общего метода изображения пространственных фигур на плоскости, поднявшее начертательную геометрию на уровень самостоятельной научной дисциплины.

Преподавание начертательной геометрии в России началось уже в первые годы XIX в. в Корпусе инженеров путей сообщения и чуть позже в Горном кадетском корпусе. Первый русский профессор начертательной геометрии Я.И. Севастьянов (1796-1849) в 1821 г. составил курс «Основания начертательной геометрии», ставший классическим учебным пособием по этому предмету.

Среди ученых, внесших наиболее значительный вклад в развитие начертательной геометрии, следует отметить академика Е.С. Федорова (1853-1919), преподававшего в Горном институте. На примере решения задач минералогии и кристаллографии он показал применимость методов начертательной геометрии к исследованиям закономерностей материального мира.

В настоящее время начертательная геометрия является базовой общетехнической дисциплиной, составляющей основу инженерного образования. Было бы, однако, большой ошибкой ограничивать значение начертательной геометрии лишь рамками теоретической основы черчения. Ее методы дают возможность решать самые сложные проблемы в различных областях: горно-геологических науках, химии, физике и др.

Образование проекций. Методы проецирования

Основным методом получения изображений в начертательной геометрии является проецирование. Чтобы понять сущность проецирования, обратимся к рис.1.

При этом точка называется проекцией точки на плоскости . Проекцией фигуры называется совокупность проекций всех ее точек на выбранную поверхность проецирования (например, на рис.1 проекцией треугольника на плоскости является треугольник ). Описанный метод проецирования путем проведения проецирующих прямых через точки заданной фигуры и центр проецирования называется центральным.

Если направление параллельного проецирования перпендикулярно плоскости проекций, то проецирование называется прямоугольным или ортогональным. Во всех остальных случаях параллельное проецирование называется косоугольным.

Изображения, полученные при помощи центрального проецирования, отличаются хорошей наглядностью, что объясняется устройством зрительного аппарата человеческого глаза. Однако этот метод имеет существенные недостатки. Во-первых, сложно построить изображение предмета. Во-вторых, построенные проекции имеют низкие метрические свойства, поэтому вследствие значительных искажений, возникающих при данном методе проецирования, определить истинные размеры предмета весьма сложно. По этим причинам способ центрального проецирования имеет ограниченное применение в практике и используется, когда от чертежа требуется прежде всего наглядность.

Несмотря на то, что параллельное проецирование, по сравнению с центральным, имеет меньшую наглядность, параллельные проекции, особенно ортогональные, обладают лучшей измеримостью и простотой построения.

Задачи, решаемые методами начертательной геометрии, принято делить на метрические и позиционные.

Позиционные задачи позволяют определить взаимное расположение различных объектов: точек, прямых линий, плоскостей, пространственных фигур. К этой категории задач относятся, например, установление точки встречи буровой скважины с плоскостью залежи, построение линии пересечения кровли и подошвы пласта полезного ископаемого с горной выработкой и многие другие.

Для быстрого и удобного решения пространственных задач в начертательной геометрии используют несколько систем изображений, особенности которых приведены в табл.1.

Таблица 1

Основные системы изображения, используемые при проецировании

Область применения той или иной системы изображений зависит, прежде всего, от целей, которые ставятся при построении чертежа. Из представленных в табл.1 систем наиболее широкое применение в техническом проектировании имеет эпюр (ортогональный чертеж). На его основе выполняются рабочие и сборочные чертежи, эскизы деталей, схемы и т.д. Поэтому в дальнейшем изложении курса основное внимание будет уделено именно этому методу построения.

Ортогональный чертеж. Проецирование точки

Любой предмет пространства можно рассматривать как определенную совокупность отдельных точек этого пространства, поэтому для изображения различных предметов необходимо научиться строить изображения отдельной точки пространства.

Представим в пространстве три взаимно перпендикулярные плоскости (рис.3):

Для наглядного изображения плоскостей проекций взята кабинетная проекция, известная из курсов геометрии и черчения средней школы.

Кабинетная проекция относится к числу косоугольных, более подробно она будет рассмотрена в разделе «Аксонометрические проекции».

Представим себе также в пространстве некоторую точку . Чтобы получить проекцию точки на горизонтальной плоскости проекций, необходимо провести через эту точку проецирующую прямую, перпендикулярную плоскости и найти точку пересечения этой прямой с плоскостью . Точка называется горизонтальной проекцией точки . Путем ортогонального проецирования точки на фронтальную и профильную плоскости проекций образуются ее фронтальная и профильная проекции (соответственно точки и ).

Длины отрезков, измеряемые некоторой установленной единицей длины и равные расстояниям от точки до горизонтальной, фронтальной и профильной плоскостей проекций, называются прямоугольными (декартовыми) координатами:

Три координаты точки однозначно определяют ее положение в пространстве.

Взаимно перпендикулярные плоскости, изображенные на рис.3, дают нам пространственный чертеж. Для получения трех проекций точки в плоскости чертежа плоскости проекций , и условно совмещают с плоскостью чертежа. Это совмещение выполняется следующим образом.

Фронтальная плоскость проекций принимается за плоскость чертежа, горизонтальная плоскость проекций совмещается с плоскостью чертежа вращением вокруг оси , а профильная плоскость проекций — вращением вокруг оси . Направление вращения на рис.3 показано стрелками.

Любые две проекции точки, изображенные на эпюре, связаны между собой линией проекционной связи, перпендикулярной оси проекций (на чертеже ее обозначают штриховой линией):

Вследствие того, что отрезки и являются изображением одной и той же координаты , точки и связывают дугой окружности с центром в начале координат.

Каждая проекция точки определяется двумя координатами: горизонтальная проекция — координатами ; фронтальная проекция — , профильная проекция —.

Положение точки может быть задано как графически, так и аналитически. Пример графического изображения точки рассмотрен нами на рис.3. Аналитическая форма задания точки представляет собой числовое выражение трех координат точки в выбранных единицах длины. Например, запись означает, что .

От аналитической формы задания точки легко перейти к графическому изображению этой точки на ортогональном чертеже.

Пример 1. Построить проекции точки .

1. Выбираем единичный отрезок (рис.4).

2. С учетом знака откладываем на осях проекций координатные отрезки:

3. Отмечаем точки .

4. Из построенных точек — проводим линии проекционной связи, перпендикулярные осям проекций, и на их пересечениях отмечаем проекции точки :

Две проекции точки, построенные на эпюре, однозначно определяют ее положение в пространстве. По двум проекциям заданной точки можно построить третью, и притом только одну.

Пример 2. Построить третью проекцию точки по двум заданным (рис.5).

1. Даны фронтальная и профильная проекции точки : фронтальная проекция определяется координатами ,

профильная проекция определяется координатами

2. Из имеющихся проекций проводим линии проекционной связи, перпендикулярные осям проекций, и определяем координатные отрезки равные соответствующим координатам точки :

3. На пересечении линий проекционной связи с осями проекций отмечаем точки .

4. Строим третью, горизонтальную проекцию точки (рис.6). Горизонтальная проекция определяется координатами

При определении точки по перенос осуществляется с оси на соответствующее по знаку направление оси .

В зависимости от расположения точки относительно плоскостей проекций различают:

1) точки общего положения, не принадлежащие плоскостям проекций (к ним относится, например, точка А на рис.3);

2) точки частного положения, лежащие в плоскостях проекций , на осях проекций или в начале координат.

У точки общего положения все три координаты отличны от нуля.

Если точка лежит в плоскости проекций, то ее координата по оси, перпендикулярной этой плоскости проекций, равна нулю. Если точка лежит на оси проекций, то две другие ее координаты равны нулю. Если все три координаты точки равны нулю, то точка лежит в начале координат.

Рассмотрим некоторые частные случаи положения точки: когда точка лежит в какой-нибудь плоскости проекций или на какой-нибудь оси проекций.

Точка рис.7 принадлежит горизонтальной плоскости проекций. Горизонтальная проекция этой точки совпадает с самой точкой, фронтальная проекция лежит на оси , а профильная проекция — на оси . Координата точки по оси равна нулю, и, следовательно, точка лежит в начале координат.

Октанты

Нумерация октантов в полупространствах приведена на рис.9. Знаки координат в каждом из октантов указаны в табл.2.

Таблица 2

Знаки прямоугольных координат в различных октантах

Проекции отрезка прямой линии. Точка на прямой

Прямую линию можно рассматривать как совокупность точек. Из школьного курса геометрии известно, что через две точки можно провести прямую и притом только одну.

Пусть нам даны на эпюре точки и . Две проекции каждой из этих точек однозначно определяют их положение в пространстве (рис.10). Если мы соединим одноименные проекции точек, то получим проекции прямой. Точки и ограничивают отрезок прямой и определяют положение этой прямой как бесконечной линии.

Таким образом, прямая линия на эпюре может быть задана двумя проекциями отрезка, принадлежащего этой прямой. По двум проекциям отрезка всегда можно построить его третью проекцию и притом только одну.

Точка принадлежит прямой линии, если ее проекции лежат на одноименных проекциях этой линии.

Если на прямой мы выберем какую-либо точку , то проекции этой точки будут лежать на одноименных проекциях прямой (рис.11).

Таким образом, если точка принадлежит заданной прямой, то для построения проекций этой точки на эпюре необходимо и достаточно знать положение хотя бы одной проекции точки, поскольку недостающие проекции легко найти в пересечении линий проекционной связи с соответствующими проекциями прямой.

Прямые частного положения

Прямая, параллельная одной или двум плоскостям проекций, называется прямой частного положения.

Если прямая параллельна двум плоскостям проекций, т.е. перпендикулярна третьей плоскости проекций, то на эти две плоскости проекции прямая проецируется в натуральную величину, а третья проекция представляет собой точку. Такие прямые называют проецирующими.

Определение натуральной величины отрезка прямой общего положения методом прямоугольного треугольника

Ортогональная проекция отрезка прямой общего положения на любую плоскость проекций всегда меньше длины самого отрезка. Рассмотрим правила определения натуральной величины отрезка прямой методом прямоугольного треугольника.

Предположим, что точки и лежат в I октанте (рис.17). Соединим эти точки и получим отрезок некоторой прямой . Построим горизонтальную и фронтальную проекции этой прямой. Из точки проведем линию, параллельную , которая в пересечении с линией проекционной связи даст точку .

Рассмотрим стороны прямоугольного треугольника :

Истинную величину отрезка можно определить, построив прямоугольный треугольник, катетом которого является и фронтальная проекция отрезка (рис.18): при этом второй катет окажется равным разности координат . Для треугольника, построенного на профильной проекции отрезка, вторым катетом будет разность координат .

На рис.18 истинная величина отрезка определена три раза: гипотенузы построенных прямоугольных треугольников имеют равную длину и все они определяют истинную величину отрезка .

Таблица 3

Геометрические элементы при определении истинной величины отрезка примой методом прямоугольного треугольника

Координаты концов отрезка могут иметь разные знаки. Тогда разность координат определяется с учетом знака. Например, если координата точки положительная, а точки отрицательная, то разность координат

Пример 3. Определить истинную величину отрезка и угол наклона прямой к плоскости (рис.19).

2. Определяем координаты по оси точек и и их разность:

3. Строим прямоугольный треугольник, в котором за катет принимаем горизонтальную проекцию . В качестве второго катета откладываем расстояние, равное .

Следы прямой

Следом прямой называется точка пересечения прямой линии с плоскостью проекций. Прямая общего положения пересекает все три плоскости проекций и, следовательно, имеет три следа. Прямая линия частного положения не имеет следа на плоскости проекций, если она параллельна этой плоскости.

Выберем две точки, точку , лежащую в плоскости проекций и точку — в плоскости проекций (рис.20). Через эти точки проведем прямую.

Следы прямой совпадают с проекциями этих следов в той плоскости, где они расположены: .

Поскольку точка лежит в плоскости , ее фронтальная проекция располагается на оси , а профильная — на оси . Горизонтальная проекция точки также располагается на оси , а профильная проекция лежит на оси . Горизонтальная проекция профильного следа лежит на оси , а фронтальная проекция — на оси .

Охарактеризуем особенности построения каждой проекции каждого из трех следов на ортогональном чертеже (рис.20).

Горизонтальный след :

Фронтальный след :

Профильный след :

Необходимо отметить, что построение профильных проекций следов может проводиться по двум уже построенным проекциям (горизонтальной и фронтальной), как было показано в разделе 1.2.

Пример 4. Построить проекции следов прямой (рис.21).

1. Находим фронтальную проекцию горизонтального следа , продолжив до пересечения с осью .

2. Из точки проводим линию проекционной связи до ее пересечения с продолжением Здесь расположена точка .

4. Находим горизонтальную проекцию фронтального следа в пересечении с осью .

5. Из точки проводим линию проекционной связи до ее пересечения с фронтальной проекцией прямой и получаем точку .

7. В пересечении с осью строим точку (горизонтальную проекцию профильного следа).

9. По двум проекциям и строим профильную проекцию профильного следа .

Взаимное положение двух прямых

Две прямые могут пересекаться, быть параллельными друг другу и скрещиваться.

Пересекающиеся прямые имеют одну общую точку. Если прямые линии пересекаются, то одноименные проекции этих прямых тоже пересекаются (рис.22, а), причем проекции точки пересечения лежат на одной линии проекционной связи.

Параллельные прямые лежат в одной плоскости и не имеют общих точек. Одноименные проекции двух параллельных прямых параллельны между собой (рис.22, б).

Скрещивающиеся прямые, в отличие от пересекающихся и параллельных прямых, не лежат в одной плоскости. Хотя одноименные проекции двух скрещивающихся прямых и могут пересекаться, но точки их пересечения не лежат на одной линии проекционной связи (рис.22, в).

При помощи конкурирующих точек определяется взаимная видимость прямых и плоскостей относительно друг друга.

Проецирование плоских углов

При копировании любых материалов с сайта evkova.org обязательна активная ссылка на сайт www.evkova.org

Сайт создан коллективом преподавателей на некоммерческой основе для дополнительного образования молодежи

Сайт пишется, поддерживается и управляется коллективом преподавателей

Whatsapp и логотип whatsapp являются товарными знаками корпорации WhatsApp LLC.

Cайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями статьи 437 Гражданского кодекса РФ. Анна Евкова не оказывает никаких услуг.

Источник
