Что значит полный дуплекс и полудуплекс

Полный дуплекс

Ду́плекс и полуду́плекс — режимы работы приёмо-передающих устройств (модемов, сетевых карт, раций, телефонных аппаратов). В режиме дуплекс устройства могут передавать и принимать информацию одновременно. В режиме полудуплекс — или передавать, или принимать информацию.

Полудуплексный режим

Режим, при котором передача ведётся в обоих направлениях, но с разделением по времени называют полудуплексным. В каждый момент времени передача ведётся только в одном направлении.

Разделение во времени вызвано тем, что передающий узел в конкретный момент времени полностью занимает канал передачи. Явление, когда несколько передающих узлов пытаются в один и тот же момент времени осуществлять передачу, называется коллизией и при методе управления доступом CSMA/CD считается нормальным, хотя и нежелательным явлением.

Этот режим применяется тогда, когда в сети используется коаксиальный кабель или в качестве активного оборудования используются концентраторы.

В зависимости от аппаратного обеспечения одновременный приём/передача в полудуплексном режиме может быть или физически невозможен (например, в связи с использованием одного и того же контура для приёма и передачи в рациях) или приводить к коллизиям.

Дуплексный режим

Режим, при котором, в отличие от полудуплексного, передача данных может производиться одновременно с приёмом данных.

Суммарная скорость обмена информацией в данном режиме может достигать вдвое большего значения. Например, если используется технология Fast Ethernet со скоростью 100 Мбит/с, то скорость может быть близка к 200 Мбит/с (100 Мбит/с — передача и 100 Мбит/с — приём).

В качестве наглядного примера можно привести разговор двух человек по рации (полудуплексный режим) — когда в один момент времени человек либо говорит, либо слушает, и по телефону (полный дуплекс) — когда человек может одновременно и говорить, и слушать.

Дуплексная связь обычно осуществляется с использованием двух каналов связи: первый канал — исходящая связь для первого устройства и входящая для второго, второй канал — входящая для первого устройства и исходящая для второго.

В ряде случаев возможна дуплексная связь с использованием одного канала связи. В этом случае устройство при приёме данных вычитает из сигнала свой отправленный сигнал, а получаемая разница является сигналом отправителя (модемная связь по телефонным проводам, GigabitEthernet).

Полезное

Смотреть что такое «Полный дуплекс» в других словарях:

Двойная спираль с Уотсона-крика дуплекс — Двойная спираль, с. Уотсона крика, дуплекс * падвойная спіраль, с. Уотсана крыка, дуплекс * double helix or d. h. DNA or Watson Crick h. or duplex модель Уотсона Крика, описывающая структуру ДНК как спираль, которая образована из двух… … Генетика. Энциклопедический словарь

режим полного дуплекса — — [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по системотехнике ЭВМ. Москва 1993] полный дуплекс Одновременная двусторонняя передача. [http://www.iks media.ru/glossary/index.html?glossid=2400324] (полный) дуплекс… … Справочник технического переводчика

Ethernet — Кабель UTP с разъемом 8P8C (ошибочно называемый RJ 45), используемый в Ethernet сетях стандартов 10BASE T, 100BASE T(x) и 1 … Википедия

TELNET — Название: Teletype network Уровень (по модели OSI): Прикладной Семейство: TCP/IP Порт/ID: 23/TCP Назначение протокола: виртуальный текстовый терминал Спецификация: RFC 854 / STD 8 … Википедия

Полнодуплексный — Дуплекс и полудуплекс режимы работы приёмо передающих устройств (модемов, сетевых карт, раций, телефонных аппаратов). В режиме дуплекс устройства могут передавать и принимать информацию одновременно. В режиме полудуплекс или передавать, или… … Википедия

Полудуплекс — Дуплекс и полудуплекс режимы работы приёмо передающих устройств (модемов, сетевых карт, раций, телефонных аппаратов). В режиме дуплекс устройства могут передавать и принимать информацию одновременно. В режиме полудуплекс или передавать, или… … Википедия

Полудуплексный — Дуплекс и полудуплекс режимы работы приёмо передающих устройств (модемов, сетевых карт, раций, телефонных аппаратов). В режиме дуплекс устройства могут передавать и принимать информацию одновременно. В режиме полудуплекс или передавать, или… … Википедия

Telnet — Название: TErminaL NETwork Уровень (по модели OSI): Прикладной Семейство: TCP/IP Порт/ID: 23/TCP Назначение протокола: виртуальный текстовый терминал Спецификация … Википедия

IMTS — Мобильный телефон стандарта IMTS в портфеле. Improved Mobile Telephone Service (IMTS) представляет собой до сотовых УКВ/UHF радио систем. IMTS являлся радиотелефонным эквивалентом наземного обслуживания телефонных линий. В 1964 году им заменили… … Википедия

Источник

Что значит полный дуплекс и полудуплекс

Соединения WiFi работает в полудуплексном режиме, а проводная часть локальной сети в полном дуплексе. Узнайте больше прочитав эту статью.

Дуплекс против симплекса

В сети термин «дуплекс» означает возможность для двух точек или устройств связываться друг с другом в оба направления, в отличие от «симплекса», который относится к однонаправленной коммуникации. В системе дуплексной связи, обе точки (устройства) могут передавать и получать информацию. Примерами дуплексных систем являются телефоны и рации.

С другой стороны, в симплекс системе одно устройство передает информацию, а другое получает. Пульт дистанционного управления является примером системы симплекс, где пульт дистанционного управления передает сигналы, но не получает их в ответ.

Полный и полудуплекс

Полная дуплексная связь между двумя компонентами означает, что оба могут передавать и получать информацию друг другу одновременно. Телефоны являются полными дуплексными системами, так как обе стороны могут говорить и слушать одновременно.

В полудуплексных системах передача и прием информации должны происходить поочередно. Во время передачи одной точки, остальные должны только получать. Рации являются полудуплексными системами, в конце передачи участник должен сказать «Прием», это означает, что он готов получать информацию.

WiFi роутеры

WiFi устройства подключаются к маршрутизатору с помощью радиоволн частотой 2,4 ГГц или 5 ГГц. Маршрутизатор гарантирует правильное распределение информационных потоков между подключенным устройством и Интернетом; с помощью процесса вызова с временным разделением каналов (TDD) который работает в режиме полного дуплекса.

TDD эмулирует полную дуплексную связь путем создания или деления периодов времени, которые чередуются между передачей и приемом. Пакеты данных идут в обоих направлениях, как продиктовано расписанием. Путем точного разбития этих периодов времени, подключенные устройства, могут осуществлять передачу и прием одновременно.

Самой большой проблемой для достижения полнодуплексного контроля над радиосвязью являются внутрисистемные помехи. Это помехи или шум более интенсивный, чем сам сигнал. Проще говоря, помехи в полнодуплексной системе возникают тогда, когда одна точка осуществляет передачу и прием одновременно, и также получает свою собственную передачу, следовательно, происходит само-интерференция.

Практически полнодуплексная беспроводная связь возможна в сферах исследований и научных сообществах. Во многом это достигается за счет устранения собственных помех на двух уровнях. Первый способ-инверсия самого шумового сигнала и тогда процесс шумоподавления дополнительно усиливается в цифровом виде.

Что насчет проводной сети?

Проводная часть локальной сети обменивается данными в режиме полного дуплекса с помощюю двух пар крученных проводов, образующих кабельное подключение Ethernet. Каждая пара предназначена для передачи и приема пакетов информации одновременно, поэтому нет столкновения данных и передача осуществляется без помех.

Прогресс в области WiFi-связи

В рамках протокола IEEE 802.11, были внесены изменения для достижения лучшего диапазона или лучшей пропускной способности, или то и другое. От своего основания в 1997 году до 2016, беспроводные стандарты были скорректированы от 802.11, 802.11b/a, 802.11g, 802.11n, 802.11ac, и наконец последний 802.22. Какими бы прогрессивными они ни стали, они по-прежнему принадлежат семье 802, который будет постоянно работать в режиме полудуплекса. Хотя были сделаны многие улучшения, особенно с включением технологии MIMO, работа в полудуплексном режиме снижает общую спектральную эффективность в два раза.

Интересно отметить, что MIMO поддерживаемая маршрутизаторами (со многими входами и многими выходами) рекламирует гораздо более высокие скорости передачи данных. Эти маршрутизаторы используют несколько антенн для передачи и приема одновременно нескольких потоков данных, которые могут увеличить общую скорость передачи. Это часто встречается и в маршрутизаторах 802.11 N, которые рекламируют скорости от 600 мегабит в секунду и выше. Однако, так как они работают в полудуплексном режиме, 50 процентов (300 мегабит в секунду) пропускная способность резервируется для передачи в то время как другие 50 процентов используют для получения.

Полнодуплексный WiFi в будущем

К полнодуплексной беспроводной связи растет все больший коммерческий интерес. Основная причина, состоит в том, что прогресс в полудуплексном FDD и TDD не насыщен. Усовершенствования программного обеспечения, модуляции достижений и улучшений технологии MIMO становятся все сложнее и сложнее. Поскольку все больше новых устройств имеют беспроводное подключение, необходимость повышения эффективности использования спектра в конечном итоге имеет первостепенное значение. Появление полнодуплексной беспроводной связи мгновенно удвоит спектральную эффективность.

Источник

Что значит полный дуплекс и полудуплекс

Соединения WiFi работает в полудуплексном режиме, а проводная часть локальной сети в полном дуплексе. Узнайте больше прочитав эту статью.

Дуплекс против симплекса

В сети термин «дуплекс» означает возможность для двух точек или устройств связываться друг с другом в оба направления, в отличие от «симплекса», который относится к однонаправленной коммуникации. В системе дуплексной связи, обе точки (устройства) могут передавать и получать информацию. Примерами дуплексных систем являются телефоны и рации.

С другой стороны, в симплекс системе одно устройство передает информацию, а другое получает. Пульт дистанционного управления является примером системы симплекс, где пульт дистанционного управления передает сигналы, но не получает их в ответ.

Полный и полудуплекс

Полная дуплексная связь между двумя компонентами означает, что оба могут передавать и получать информацию друг другу одновременно. Телефоны являются полными дуплексными системами, так как обе стороны могут говорить и слушать одновременно.

В полудуплексных системах передача и прием информации должны происходить поочередно. Во время передачи одной точки, остальные должны только получать. Рации являются полудуплексными системами, в конце передачи участник должен сказать «Прием», это означает, что он готов получать информацию.

WiFi роутеры

WiFi устройства подключаются к маршрутизатору с помощью радиоволн частотой 2,4 ГГц или 5 ГГц. Маршрутизатор гарантирует правильное распределение информационных потоков между подключенным устройством и Интернетом; с помощью процесса вызова с временным разделением каналов (TDD) который работает в режиме полного дуплекса.

TDD эмулирует полную дуплексную связь путем создания или деления периодов времени, которые чередуются между передачей и приемом. Пакеты данных идут в обоих направлениях, как продиктовано расписанием. Путем точного разбития этих периодов времени, подключенные устройства, могут осуществлять передачу и прием одновременно.

Самой большой проблемой для достижения полнодуплексного контроля над радиосвязью являются внутрисистемные помехи. Это помехи или шум более интенсивный, чем сам сигнал. Проще говоря, помехи в полнодуплексной системе возникают тогда, когда одна точка осуществляет передачу и прием одновременно, и также получает свою собственную передачу, следовательно, происходит само-интерференция.

Практически полнодуплексная беспроводная связь возможна в сферах исследований и научных сообществах. Во многом это достигается за счет устранения собственных помех на двух уровнях. Первый способ-инверсия самого шумового сигнала и тогда процесс шумоподавления дополнительно усиливается в цифровом виде.

Что насчет проводной сети?

Проводная часть локальной сети обменивается данными в режиме полного дуплекса с помощюю двух пар крученных проводов, образующих кабельное подключение Ethernet. Каждая пара предназначена для передачи и приема пакетов информации одновременно, поэтому нет столкновения данных и передача осуществляется без помех.

Прогресс в области WiFi-связи

В рамках протокола IEEE 802.11, были внесены изменения для достижения лучшего диапазона или лучшей пропускной способности, или то и другое. От своего основания в 1997 году до 2016, беспроводные стандарты были скорректированы от 802.11, 802.11b/a, 802.11g, 802.11n, 802.11ac, и наконец последний 802.22. Какими бы прогрессивными они ни стали, они по-прежнему принадлежат семье 802, который будет постоянно работать в режиме полудуплекса. Хотя были сделаны многие улучшения, особенно с включением технологии MIMO, работа в полудуплексном режиме снижает общую спектральную эффективность в два раза.

Интересно отметить, что MIMO поддерживаемая маршрутизаторами (со многими входами и многими выходами) рекламирует гораздо более высокие скорости передачи данных. Эти маршрутизаторы используют несколько антенн для передачи и приема одновременно нескольких потоков данных, которые могут увеличить общую скорость передачи. Это часто встречается и в маршрутизаторах 802.11 N, которые рекламируют скорости от 600 мегабит в секунду и выше. Однако, так как они работают в полудуплексном режиме, 50 процентов (300 мегабит в секунду) пропускная способность резервируется для передачи в то время как другие 50 процентов используют для получения.

Полнодуплексный WiFi в будущем

К полнодуплексной беспроводной связи растет все больший коммерческий интерес. Основная причина, состоит в том, что прогресс в полудуплексном FDD и TDD не насыщен. Усовершенствования программного обеспечения, модуляции достижений и улучшений технологии MIMO становятся все сложнее и сложнее. Поскольку все больше новых устройств имеют беспроводное подключение, необходимость повышения эффективности использования спектра в конечном итоге имеет первостепенное значение. Появление полнодуплексной беспроводной связи мгновенно удвоит спектральную эффективность.

Источник

Классификация каналов связи. Симплексный. Полудуплексный. Дуплексный.

В технических системах часто возникает задача связать две подсистемы или два узла для организации информационного обмена между ними. Полученную коммуникативную связь называют каналом связи.

Каналы связи можно разделить по типу передаваемого сигнала (электрический, оптический, радиосигнал и т.д.), по среде передачи данных (воздух, электрический проводник, оптоволокно и т.д.) и по многим другим характеристикам. В этой статье речь пойдёт о делении каналов связи по режимам и правилам приёма и передачи информации. По указанным признакам каналы связи делят на симплексные, полудуплексные и дуплексные.

Симплексная связь

Симплексный канал связи — это односторонний канал, данные по нему могут передаваться только в одном направлении. Первый узел способен отсылать сообщения, второй может только принимать их, но не может подтвердить получение или ответить. Типичным примером каналов связи этого типа является речевое оповещение в школах, больницах и других учреждениях. Другой пример — радио и телевидение.

При симплексной передаче данных один узел связи имеет передатчик, а другой (другие) приёмник.

Полудуплексная связь

При полудуплексном типе связи оба абонента имеют возможность принимать и передавать сообщения. Каждый узел имеет в своём составе и приёмник, и передатчик, но одновременно они работать не могут. В каждый момент времени канал связи образуют передатчик одного узла и приёмник другого.

Типичным примером полудуплексного канала связи является рация. По рации обычно происходит приблизительно такой диалог:

— Белка, Белка! Я Мадагаскар! Приём!

— Мадагаскар, я Белка. Приём!

Слово «Приём» делегирует право на передачу сообщения. В этот момент узел, который был приёмником, становится передатчиком и наоборот. Конечно, направление обмена данными меняется не само по себе. Для этого на рации предусмотрена специальная кнопка. Человек, начинающий говорить, зажимает эту кнопку, включая свою рацию в режим передачи. После этого он произносит своё сообщение и кодовое слово «Приём», отпускает кнопку и возвращается в режим приёмника. Кодовое слово даёт другому абоненту понять, что сообщение закончено и он может переключиться в режим передачи для ответного сообщения. Слово «Приём» позволяет избежать коллизий, когда оба абонента начнут передавать одновременно и ни одно из сообщений не будет услышано собеседником.

Дуплексная связь

По дуплексному каналу данные могут передаваться в обе стороны одновременно. Каждый из узлов связи имеет приёмник и передатчик. После установления связи передатчик первого абонента соединяется с приёмником второго и наоборот.

Классическим примером дуплексного канала связи является телефонный разговор. Безусловно, одновременно говорить и слушать собеседника тяжело для человека, но такая возможность при телефонном разговоре имеется, и,согласитесь, разговаривать по дуплексному телефону гораздо удобнее, чем по полудуплексной рации. Электронные же устройства, в отличие от человека, без проблем могут одновременно передавать и принимать сообщения, благодаря своему быстродействию и внутренней архитектуре.

Источник

Duplex тип оптического волокна

Один из заключительных этапов монтажа ВОЛС — это разводка и подключение входящего оптоволоконного кабеля непосредственно в точке назначения: в серверной, дата-центре и т.д. Для этого кабель заводится в оптический кросс и волокна подсоединяются к разъемам. На этом этапе используется такая группа, как оптические компоненты — это патчкорды, пигтейлы, адаптеры (розетки) и всякого рода зажимы. Их также объединяют под названием пассивное оптоволоконное оборудование.

Пигтейл — это кусок оптического кабеля, оконцованный коннектором только с одной стороны.

Патчкорд имеет коннекторы на обоих концах, типы разъемов при этом могут отличаться (переходной патчкорд) или быть одинаковыми (соединительный).

Оптический адаптер — это, собственно, розетка, в которую подключается пигтейл или патч-корд.

Что важно учитывать?

Может показаться, что на стадии подключения коннектора в оптический адаптер нет ничего сложного. Как воткнуть вилку в розетку. Однако, нет.

Давайте посмотрим хотя бы с точки зрения технологии. Что представляет собой комплект — патчкорд/пигтейл + адаптер? Это стыковка двух оптических волокон, толщина которых примерно равна толщине человеческого волоса. При этом сдвиг соединения даже на 1 микрон вызывает потерю мощности.

То есть кроссовое соединение должно обеспечить:

В частности, именно поэтому создано столько типов оптических коннекторов. Каждый производитель стремился создать идеальный разъем именно под свое оборудование.

Но это еще не все сложности

Для обеспечения точного соединения наконечники оптических коннекторов не должны иметь трещин (если трещина пересекает оптоволокно, такой коннектор заменяется), не должны быть пыльными и грязными. Даже если вы просто прикоснулись к нему пальцем — след нужно тщательно вытереть спиртовой салфеткой. Каждая пылинка, загрязнение и т.д. — это ослабление, затухание сигнала, обратные отражения.

Поэтому оптические коннекторы регулярно протираются спиртом, а розетки — продуваются сжатым воздухом или очищаются специальными палочками.

На рисунке справа — наконечник коннектора после прикосновения пальца и после очистки.

Механическая прочность соединений обеспечивается в каждом типе разъемов по-разному, но в основном это:

Виды оптических патчкордов, пигтейлов, адаптеров

Классификация оптических пигтейлов, патчкордов и адаптеров в целом одинакова и основана на следующих параметрах:

В результате различных комбинаций всех этих типов получается огромное множество модификаций коннекторов и адаптеров. На этой картинке далеко не все:

Что означают все эти буквы?

Возьмем типичную маркировку оптического патчкорда. К примеру, SC/UPC-LC/UPC MultiMode Duplex.

Типы полировки (шлифовки) оптоволоконных разъемов

Шлифовка или полировка оптоволоконных разъемов призвана обеспечить идеально плотное соприкосновение сердечников оптоволокна. Между их поверхностями не должно быть воздуха, так как это ухудшает качество сигнала.

На данный момент используются такие типы полировки, как PC, SPC, UPC и APC.

PC — прародитель всех остальных видов полировки. Разъем, обработанный методом PC (в том числе вручную), представляет собой скругленный наконечник.

Обратите внимание, на рисунке видно, что соединение коннекторов с плоским торцом чревато возникновением воздушной прослойки. В то время как скругленные торцы соединяются более плотно.

Может применяться в сетях небольшой дальности, предполагающих небольшую скорость передачи данных.

SPC — улучшенный вариант PC, но шлифовка производится только машинным способом.

UPC — почти плоский (но не свосем) разъем, который производится с применением высокоточной обработки поверхности. Дает отличные показатели отражательной способности (по сравнению с PC и SPC), поэтому активно применяется в высокоскоростных оптических сетях.

Коннекторы с этим типом разъема чаще всего — синие.

APC — разъем, обработанный по совсем другому принципу: концы скошены под углом 8 градусов. Такая полировка поверхности дает самые лучшие результаты. Обратные отражения сигнала практически сразу покидают покидают оптоволокно, и благодаря этому снижаются потери.

Разъемы с полировкой APC применяются в сетях с высокоми требованиями к качеству сигнала: передача голосовых, видеоданных. Как пример — кабельное телевидение.

Коннекторы с этим типом разъема — зеленого цвета.

Внимание!

Коннекторы с шлифовкой APC не подходят к разъемам с другой полировкой ( PC, SPC, UPC) и вызывают взаимное повреждение.

Полировки PC, SPC, UPC взаимно совместимы.

Сравнение формы наконечника и пути отраженного сигнала в разъемах с полировкой UPC и APC:

Зависимость потерь на линии от типа полировки оптического коннектора изложена в таблице:

Как видим, полировка UPC (скругленные торцы) и APC (скошенные торцы) — эффективнее всего. Поэтому патчкорды и пигтейлы с этим типом шлифовки чаще всего применяются.

Типы оптических разъемов

На практике наши монтажники оптоволоконных сетей в подавляющем большинстве случаев работают с типами FC, LC, SC. На более редких видах коннекторов мы пока останавливаться не будем.

Старый, зарекомендовавший себя стандарт. Отличное качество соединения, особенно FC/UPC, FC/APC.

Однако плохо подходит для плотного расположения разъемов — необходимо пространство для вкручивания/выкручивания.

Более дешевый и удобный, но менее надежный аналог FC. Легко соединяется (защелка), разъемы могут располагаться плотно.

Однако пластиковая оболочка может сломаться, да и на затухание сигнала и обратные отражения влияют даже прикосновения к коннектору.

В общем, используется наиболее часто, но не рекомендован на важных магистралях.

Уменьшенный аналог SC. За счет малого размера применяется для кроссовых соединений в офисах, серверных и т.п. — внутри помещений, там где требуется высокая плотность расположения разъемов.

Автор разработки этого типа коннектора — ведущий производитель телекоммуникационного оборудования, Lucent Technologies (США) — изначально прогнозировал своему детищу судьбу лидера рынка. В принципе, так оно и есть. Особенно учитывая то, что этот тип разъема относится к соединениям с повышенной плотностью монтажа.

Продвигайте свою статью, чтобы ее увидели тысячи читателей Конта.

Сделать ее заметнее в лентах пользователей или получить ПРОМО-позицию, чтобы вашу статью прочитали тысячи человек.

Статистика по промо-позициям отражена в платежах.

Поделитесь вашей статьей с друзьями через социальные сети.

Ой, простите, но у вас недостаточно континентальных рублей для продвижения записи.

Получите континентальные рубли,
пригласив своих друзей на Конт.

Оптический кабель, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических кабелей, таких как одномодовый оптический кабель, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический кабель. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.

Определение: simplex и duplex

Что такое кабель simplex?

Оптический кабель simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых кабелей (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый кабель simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Мультимодовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического кабеля simplex- от 8 до 10 микрон, в то время как диаметр мультимодового составляет 50 или 62,5 микрон. За определенный момент времени через мультимодовое волокно проходит большее количество данных. Но качество сигнала при использовании мультимодового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.

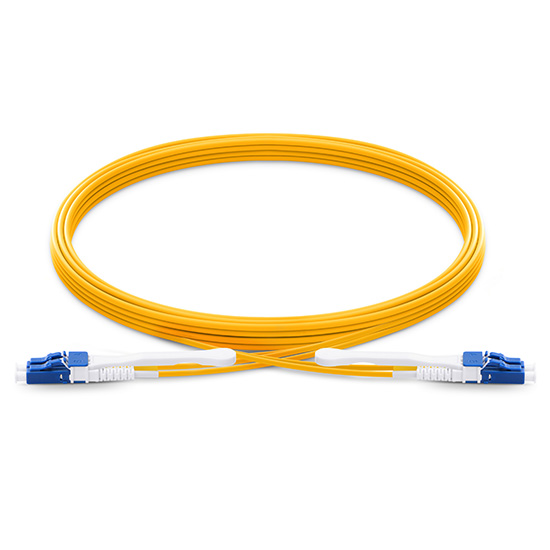

Что такое кабель duplex?

Оптический кабель duplex состоит из 2 волокон, и можно сказать, что это два кабеля simplex под одной оболочкой. Этот кабель duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптоволоконных коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется Оптический кабель duplex. Дуплексное волокно может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптоволоконных кабелей, которые могут быть использованы для различных способов передачи данных.

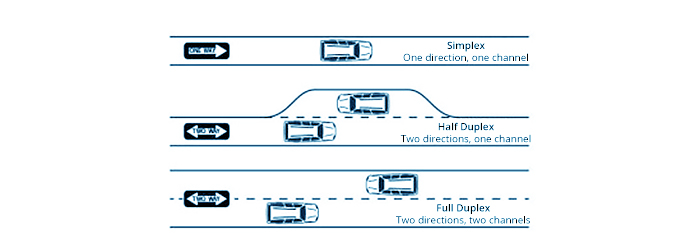

A.Полудуплексный оптический кабель

Полудуплексный оптический кабель способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные кабели, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.

B.Дуплексный оптический кабель

В дуплексном кабеле данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.

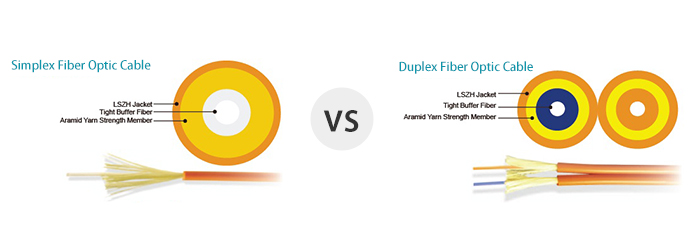

Симплексные vs Дуплексные оптические кабели

Как и упоминалось выше, оптический кабель simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет кабелю быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Симплексные кабели дешевле дуплексных из-за меньшего количества исходных материалов. Кроме того, оптические кабели simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно симплексное волокно требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический кабель duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных кабелей. Дуплексное волокно может быть одномодовым и многомодовым.

Как выбрать между симплексным и дуплексным оптическим кабелем?

Одномодовые и многомодовые кабели simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического кабеля с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический кабель simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических кабелей duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.

Источник: Оптические Кабели: Simplex и Duplex

Дом Сообщества

Ethernet Кабельная Система

Дом Сообщества

Оптические патч-корды: Simplex и Duplex

Опубликовано 5 декабрь 2018 г. От FS.COM

Оптические патч-корды: Simplex и Duplex

Оптический патч-корд, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических патч-кордов, таких как одномодовый оптический патч-корд, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический патч-корд. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.

Определение: simplex и duplex

Что такое кабель simplex?

Оптический патч-корд simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых патч-кордов (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый патч-корд simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Многомовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического патч-корда simplex- от 8 до 10 микрон, в то время как диаметр многомового составляет 50 или 62,5 микрон. За определенный момент времени через многомовое волокно проходит большее количество данных. Но качество сигнала при использовании многомового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.

Что такое кабель duplex?

Оптический патч-корд duplex состоит из 2 волокон, и можно сказать, что это два патч-корда simplex под одной оболочкой. Этот патч-корд duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптических коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется оптический патч-корд duplex.Волокно duplex может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптических патч-кордов, которые могут быть использованы для различных способов передачи данных.

A.Полудуплексный оптический патч-корд

Полудуплексный оптический патч-корд способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные патч-корды, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.

B.Дуплексный оптический патч-корд

В дуплексном патч-корде данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.

Оптические патч-корды simplex vs duplex

Как и упоминалось выше, оптический патч-корд simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет патч-корду быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Патч-корд simplex дешевле duplex, из-за меньшего количества исходных материалов. Кроме того, оптические патч-корды simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно волокно simplex требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический патч-корд duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных патч-кордов. Волокно duplex может быть одномодовым и многомодовым.

Как выбрать между оптическим патч-кордам simplex и duplex?

Одномодовые и многомодовые патч-корды simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического патч-корда с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический патч-корд simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических патч-кордов duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
