Что значит однозаходный шнек и двухзаходный
ШНЕК – ОСНОВНОЙ РАБОЧИЙ ИНСТРУМЕНТ МОТОБУРА
Шнек для мотобура – это специальная насадка, с помощью которой выполняется спектр земляных работ: роются разнообразные скважины, лунки для деревьев, ровные ямки для установки столбов. Энтузиасты зимней рыбалки используют шнек для бурения лунок при подледной ловле рыбы. Во время бурения, шнек разрушает породу, а потом извлекает ее на поверхность.
В основе конструкции шнека – стальная труба, по диаметру которой укреплена стальная реборда (витки). Режущие ножи, приваренные по периметру реборды, нуждаются в периодической заточке, в зависимости от интенсивности эксплуатации и характеристик грунта.
Несущая труба может состоять из нескольких составных частей. В случае большой длины шнека это помогает избежать изгибания всей конструкции, а также упрощает транспортировку. Прочности трубы-основания производители уделяют большое внимание, поскольку именно она испытывает перегрузки от сопротивления грунта во время работы. Существует несколько разновидностей шнеков, различающихся своим предназначением и устройством.
Количество спиралей
Двухзаходные шнеки имеют две спирали. Такое устройство обеспечивает наибольшую эффективность при бурении, особенно в случае твердого грунта, который оказывает сопротивление.
Однозаходные шнеки имеют одну спираль, приваренную по диаметру трубы-основания. Это самый дешевый вариант из представленных, такая конструкция считается устаревшей. Тем не менее, однозаходную модель можно использовать для бурения мягких грунтов.
Типы шнеков, в зависимости от грунта, включают в себя:
Прочие характеристики шнеков
Посадочный коннектор – подбирается в зависимости от диаметра вала двигателя, к которому подсоединяется шнек. В случае несовпадения, подключить насадку просто не получится.
Диаметр готовой скважины – обычно составляет от 130 до 300 мм и больше. Следует тщательно рассчитать требуемый диаметр скважины, и подобрать соответствующий шнек.
Длина шнека – имеет прямое влияние на глубину бурения и готовой скважины. Длина, как правило, от 500 мм до 2 метров, у некоторых профессиональных моделей больше. Иногда используются специальные насадки-удлинители, если длины самого шнека недостаточно.
Буровые шнеки: виды, преимущества, конструктивные исполнения, сделать своими руками и особенности
Это изделия, состоящие из трубы, на которую навивается плоская стальная лента, имеющая, как правило, острые режущие кромки.
Сами по себе шнеки различной конструкции широко применяются как в повседневно жизни, так и в промышленности, и строительстве. Самым распространенным примером шнека является вал мясорубки, который выполняется с переменным шагом для выполнения своих специфических функций.
Основное назначение буровых шнеков — бурение отверстий в грунтах различной плотности. Так, они применяются для изготовления шурфов при проведении взрывных работ в карьерах.
В зависимости от назначения и конструкции шнеки бывают:
Классификация
Буры шнековые применяются для работы с грунтами от 1 до 8 категории. В зависимости от характера грунта применяется инструмент с круглыми скальными режущими частями (скальные грунты) или с плоскими ножами для мягких грунтов.
Различаются три модификации буров:
Применяются для бурения в мягких породах I — III категорий и скальных породах III — IY категорий.
Применяются для бурения в мягких породах I — III категорий и скальных породах III — IY категорий с более высоким крутящим моментом.
Такой инструмент применяется для бурения в скальных породах IY — YIII категорий. Имеется также двухстороннее его исполнение.
Приведенные типы бурового инструмента не исчерпывают многообразия их исполнений. Применяются также многолопастные буры с количеством лопастей до 4-х различными конструктивными исполнениями.
Преимущества
Применение такого инструмента имеет ряд преимуществ, главное из которых — совмещение операций бурения и одновременного извлечения грунта для его утилизации. Таким образом, снижается сложность бурового оборудования и удешевляется сам технологический процесс.
Вторым преимуществом шнекового бурения является его высокая производительность. Даже на максимальных размерах шнекового инструмента скорость проходки остается неизменно высокой.
Конструктивные исполнения
Для различных задач по бурению существует инструмент различных конструкций. Во обще же производится оборудование диаметром от 72 до 750 мм, длина буровых штанг от 0,4 до 12500 мм.
Момент вращения передается от одной штанги к другой соединениями в различных формах:
Осевой момент передается через пальцы, вставляемые в специальные отверстия в буровых штангах.
Шнек — сменяемый буровой инструмент, который представляет собой винтовую конструкцию, имеющую несколько витков определенного размера, размещаемых по всей длине шнека или на ее части.
Нижняя часть шнека, которая начинает бурение, оснащается забурным элементом и резцами, разрушающими грунт в процессе работы, который затем выводится к устью скважины по желобку винта.
Забурный элемент — наиболее изнашиваемая часть шнека, он не является сменяемым и, в конечном итоге, определяет жизненный срок самого шнека.
Шнековый бур своими руками
Земляные работы на своем участки довольно трудоемки и занимают много времени. Но во многих случаях имеется возможность значительно упростить задачу, применив приспособление для бурения шурфов.
Это пригодится во многих случаях:
Для решения задач можно приобрести садовый бур в магазине, это обойдется от 1500 до 2500 рублей. Но этот инструмент, как правило, изготавливается длиной до 1,5 метра, чего часто недостаточно. Таким образом, актуальна задача изготовление буровых шнеков инструмента своими руками. Для этого понадобятся:
При изготовлении бура можно воспользоваться следующим чертежом:
Последовательность выполнения работ:
Особенности шнекового бура по сравнению с садовым
При выполнении работ садовым буром приходится часто вынимать его из шурфа, чтобы извлечь разрыхленный грунт. При использовании шнекового инструмента такую операцию можно выполнять гораздо реже, поскольку грунт поднимается по шнеку. Ограничивающим фактором является масса грунта. Вполне возможно, что выполнять эту операцию нужно будет с помощником.
С применением шнекового бура, используя удлиняющие вставки, вполне возможно пробурить на участке неглубокую скважину и использовать ее для водоснабжения.
Вывод
Бурение с применением шнековых буров является самым малозатратным способом получения шурфов и средних по глубине скважин для различного применения в промышленных условиях.
Применяя такой инструмент в дачном малоэтажном строительстве можно значительно снизить трудозатраты и стоимость строений самого различного назначения.
Выбираем шнековый бур. Дьявол — в деталях…
Эффективность работы любого инструмента зависит от множества параметров. Не последний из них — качество расходных материалов. Например, у бензопилы это цепь — если она затуплена, то даже избыточная мощность не поможет выполнить работу быстрее. У другого популярного вида техники — мотобура — в роли «расходника» выступает шнековый бур (чтобы не возникла путаница, договоримся, что здесь и далее под бурами мы будем подразумевать именно шнеки, а не сами приводы). Покупателя, не обращающего внимания на эту деталь, а оценивающего машину только на основе характеристик двигателя (в первую очередь мощности), поджидает сюрприз. Очень часто бывает так, что шнеки в силу плохо продуманной конструкции в принципе не в состоянии работать эффективно. И как всегда «дьявол кроется в деталях». Можно ли понять, «правильный» перед нами шнековый бур или «неправильный», до покупки?
Интерес к этой теме возник с подачи российской компании Iron Mole — производителя мотобуров и шнеков к ним (а также знаменитого «бензопиха» — копёра для забивания столбов, который мы тестировали в прошлом году). Iron Mole выпустил линейку шнеков Flatr собственного производства, которые можно использовать как с «родными» приводами, так и с приводами других производителей (переходники есть практически для всех представленных на российском рынке моделей). Специалисты компании написали статью с подробным анализом конструктивных особенностей шнеков Flatr в сравнении с конкурентами китайского производства и предложили нам убедиться в справедливости изложенных в статье аргументов на собственном опыте. Естественно, мы согласились, тем более что опыт работы мотобурами различных производителей у нас уже есть, и как минимум часть статьи сомнений не вызывала — мы с аналогичными явлениями уже сталкивались.
Формулировка «шнековые буры китайского производства» использована не случайно. На первый взгляд кажется, что это приём из серии «по сравнению с обычным стиральным порошком», но это ошибка. «Обычный стиральный порошок» из рекламы не имеет никаких признаков, позволяющих идентифицировать его на фоне многих других. Это некий образ, который существует только в головах маркетологов, а не материальная субстанция, поэтому сравнение заранее лишено смысла. Шнеки китайского производства — иное дело. Они идут в комплекте с моделями многих торговых марок из бюджетной линейки, и у них есть ряд характерных общих признаков, оказывающих непосредственное влияние на результат. Обычно этими признаками являются конструктивные недоработки, изза которых бур не в состоянии функционировать с должной эффективностью. Покупая недорогой мотобур, вы практически гарантированно покупаете вместе с ним именно такой шнек, о котором идёт речь в статье. И знание, на какие моменты обращать внимание, не будет лишним.
РЕЖУЩИЕ НОЖИ
На буровом шнеке Flatr установлен кованый забурник SB25 Pengo из легированной стали. Он имеет особую форму с расширяющимися кверху гранями, которые при бурении рыхлят землю, образуя отверстие диаметром 65 мм. Это значительно облегчает работу основному режущему ножу, особенно в глине и каменистом грунте. Забурник съёмный, его можно заменить при износе.
Забурник обычного китайского шнекового бура
Забурника нет вообще. Вместо него — бур диаметром 14–16 мм, а то и вовсе чтото непонятное, напоминающее гигантский шуруп. Эти предметы не имеют практического смысла. И бур, и «шуруп» застревают между камней, не рыхлят землю, а лишь увеличивают нагрузку на сцепление и редуктор. Особенно это заметно при бурении в глине — шнеку ничего не помогает забуриваться, и он вращается вхолостую.
УСТАНОВОЧНЫЙ КОННЕКТОР
Установочный коннектор шнековых буров Flatr имеет форму шестигранника. Круглый вал мотобура и шнека соединяется адаптером, который всегда остаётся на валу мотобура, а шнек устанавливается на ответный шестигранник. Благодаря такой конструкции шнек никогда не провернётся на валу, а крепёжный штифт не погнётся. Поэтому вы всегда можете снять шнек или менять шнеки разного диаметра в процессе работы. Буровые шнеки Flatr подходят к мотобурам разных производителей, для этого Iron Mole выпускает различные адаптеры: для круглых выходных валов редуктора диаметром 20, 22 и 25 мм, редукторов с шлицевым валом, а также выходного вала мотобура Stihl BT 360.
На дешёвых китайских шнеках круглое посадочное отверстие, шнек устанавливается напрямую на круглый выходной вал редуктора. При ударах о камни или застревании в отверстии шнек пытается провернуться на круглом валу, крепёжный штифт ломается или гнётся. Как правило, после этого снять шнек с вала мотобура очень тяжело, приходится использовать молоток, чтобы выбить штифт.
КРЕПЁЖНЫЕ ШТИФТЫ
Крепёжный штифт на шнеках Flatr быстросъёмный, не требует никаких усилий для установки или снятия. Еще один важный момент — все шнековые буры Flatr имеют длину не менее 1000 мм и спираль, наваренную по всей длине буровой трубы. Это позволяет использовать не только простые трубчатые удлинители, но и удлинители с наваренной спиралью, которые существенно ускоряют и облегчают бурение на глубину более 1,5 м. У бюджетных моделей, сделанных в Китае, спираль обычно наварена только на 2/3 длины трубы, и шнековые удлинители к таким моделям не выпускаются.
Крепёжный штифт оснащён обычным шплинтом с усиками, которые необходимо сгибать при снятии и установке.
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ:
IRON MOLE FLATR ПРОТИВ КИТАЙСКОГО ШНЕКОВОГО БУРА
Изложенные выше аргументы мы проверили на практике. Для этого выбрали площадку, на которой под слоем дёрнины скрывался тонкий (не более 10 см) слой суглинка, а затем шла сплошная глина. То есть условия для работы мотобура очень сложные. Один из участников теста — это российский бур Flatr, ещё два — китайского производства.
Нагляднее всего эффективность работы шнека Flatr демонстрирует видео. Дешёвые импортные шнеки осилили только дернину и слой суглинка, после чего «встали» намертво. Их ножи скользили по глине, не зарываясь в неё, а скорее, наоборот, уплотняя. Попытки «надавить» не дали никакого результата. Один китайский шнек мы остановили примерно через две минуты, другой — через три. За это время ценой титанических усилий оператора они забурились чуть глубже чем на 10 см. В то же время шнек Flatr забурился на всю свою длину (а это ни много ни мало — метр) чуть более чем за минуту.

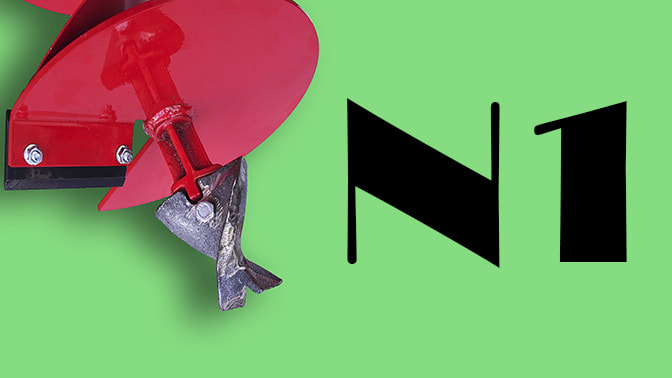

Выбор шнеков для мотобура. Рекомендуем шнеки N1
История создания шнеков N1
В 2016 года компания Iron Mole представила серию профессиональных шнеков Flatr которые мгновенно завоевали признание среди профессионалов и владельцев дачных участков, благодаря своим высоким буровым качествам. Универсальные шнеки Flatr были созданы для применения с механическими и гидравлическими мотобурами, поэтому установочный коннектор шнека был выполнен в виде шестигранника 22 ммб чтобы выдержать огромный крутящий момент гидравлического мотобура. К тому же шестигранный коннектор позволял использовать тяжелые шнековые удлинители для бурения на глубину больше 2 метров. Но цена этих шнеков из-за конструкции и возможности применения вместе со шнековыми удлинителями была выше чем у обычных шнеков.
Поэтому в 2018 году было принято решение сделать недорогие шнеки для применения только на механических мотобурах, которые по своим буровым характеристикам останутся на уровне шнеков Flatr, но благодаря простому цилиндрическому коннектору 20 мм, тонкой неполной спирали и трубе уменьшенного диаметра будут значительно дешевле.
Так появились недорогие и высококачественные шнеки для мотобуров N1.
Режущая система буровых шнеков
На шнеках N1 режущая система абсолютно одинаковая со шнеками Flatr состоящая из литого забурника и двухстороннего режущего ножа толщиной 5 мм. Все компоненты возможно снять и заменить.
Нож установлен на выгнутой площадке под углом атаки 45 градусов. Режущая кромка ножа повернута в сторону противоположную от направления вращения.
Упорный диск делает конструкцию шнека крепче и снимает часть нагрузки со спирали, в отличии от шнеков где ножи установлены прямо на нее.
Двухсторонние ножи
В крепежных отверстиях ножей нет никакой резьбы, ножи крепятся насквозь, поэтому нет никакой опасности, что в случае долгого хранения и отсутствия работы болты приржавеют в отверстиях и их нужно будет высверливать, а резьбу нарезать снова.
Литой забурник
Если грунт каменистый, то польза от забурника еще больше. Проходя между камнями, забурник расшатывает их, выбивает со своего места и еще больше облегчает бурение.
У большинства китайских обычных шнеков вместо забурника жестко приварена спираль похожая на большой шуруп или даже сверло от дрели, которые просто центрируют шнек в начале бурения, но не в состоянии выполнить те функции, которые выполняет съемный забурник на шнеках N1.
Коннектор шнека 20 мм
Еще одним важным преимуществом считается то, что для производства используются толстостенные трубы с толщиной стенки от 2.5 до 3 мм ( в зависимости от диаметра шнека, тогда, как на китайских шнеках используется тонкая труба со стенкой 1.5 мм. Это важно при бурении каменистого грунта или глины.
Для крепления шнека на валу редуктора в комплекте со шнеком поставляется штифт с U-образной скобой, позволяющей закрепить шнек на валу без какого либо инструмента.
Длина всех шнеков N1 1000 мм, диаметры 100-150-200-250-300 мм. Для бурения на глубину больше 1 метра для шнековых буров N1 поставляются легкие трубчатые удлинители от 500 до 1000 мм.
Шнеки для мотобура: какие бывают и как правильно выбрать
Для ремонтных и садовых работ нередко требуется создание в земле отверстий, и с этой задачей легко справляется мотобур. Данный прибор состоит из двигателя, карбюратора, стартера, бензобака и фильтра. Но главную роль играет шнек, представляющий собой большое сверло.
Шнек является сменным инструментом, и бурение происходит непосредственно с его помощью. Именно поэтому, от качества шнека в первую очередь зависит время и эффективность работ.
Конструкция
Шнек изготавливается из стальной трубы, к которой приваривается лента с витками определенного размера. Вся конструкция шнека является стальной и высокопрочной, но со временем режущая часть может затупляться, что приведет к поломке шнека. Еще одной проблемой, которая может возникнуть, является деформация спирали или возникновение на ленте трещин. В этом случае необходима полная замена шнека.
Характеристики мотобура
При подборе данной детали необходимо учитывать следующие характеристики самого бурильного прибора:
Как правильно выбрать?
Недорогие модели шнеков обладают несменной режущей частью, что усложняет работу при затупке
Подбирая шнек, необходимо учитывать характер проводимых работ, вид почвы. Двузаходные шнеки имеют две режущие конструкции и лишь один направляющий забурник. В таких вариантах наконечник является износостойким, а резы выполняются из высокопрочной стали.
Характеристики
При подборе шнека также необходимо учитывать следующие его характерные черты:
Диаметр
При работе мотобура размер получаемой лунки будет отличаться от габаритов режущего инструмента
С помощью варианта диаметром 20 см можно получить лунку размером 23-24 сантиметра, что стоит учитывать при выполнении работ.
При определении необходимого диаметра шнека стоит учитывать цели, для которых требуется инструмент. Ведь при установке в лунки столбов, они не должны прилегать к их стенкам вплотную, так как необходимо залить раствор для бетонирования. Поэтому для установки столба диаметром 6 см стоит бурить лунку устройством с диаметром 15 см. А для 8-сантиметрового столба потребуется вариант в 20 см.
Именно поэтому эксперты рекомендуют приобретать сразу как минимум два устройства – на 15 и 20 см.
Применение мотобура
Мотобур используется не только в строительстве и при установке забора, но и для бурения льда – в случае рыбалки. Стоит помнить, что ледовые мотобуры использовать для работы с грунтом запрещено.
Топ-10 шнеков
На современном строительном рынке существует огромное разнообразие мотобуров и запчастей для них. Поэтому ниже можно ознакомиться с наиболее популярными моделями шнеков и подобрать подходящий под конкретную задачу.
Для грунта двухзаходный D 200B PATRIOT 742004456
Данная модель идеально подходит для бурения 20-сантиметровых лунок. Она обладает двойной спиралью, которая беспроблемно работает даже с твердыми видами грунта и глинистой почвой. Заявленная длина модели – 80 сантиметров. Вес устройства составляет 5,5 килограмм. Дизайн и конструкция данного варианта разработаны в США, а производится он непосредственно в Китае.
Плюсы:
Минусы:
Двухзаходный для грунта (200 мм; 800 мм) DDE DGA-200/800
Эта модель подходит для бурения отверстий диаметром 20 сантиметров. Устройство имеет два режущих элемента винтового типа, а также является двузаходным и высокопрочным. Оно обладает качественной окраской и оснащен сменными ножами. Подходит для большинства мотобуров, имеющих соединение для подобных запчастей. Длина модели составляет 80 сантиметров. Вес детали составляет 6,1 килограмм.
Плюсы:
Недостатки:
Для мотобура двухзаходный D 150B для грунта, диаметр 150 мм PATRIOT 742004455
Высококачественный вариант с диаметром 15 см идеально подойдет для создания лунок небольших размеров и для установки столбов малого диаметра. Он выполнен из стали отличного качества, является двузаходным и имеет сменные ножи. Данная модель идеально справляется с суглинком и твердыми видами почвы без дополнительных усилий. Дизайн и конструкция разработаны в США. Также имеется длительная гарантия.
Плюсы:
Минусы:
Двухзаходный D 60 для грунта, диаметр 60мм PATRIOT 742004452
Компактный двузаходный шнек для мотобура от американского бренда Патриот выполнен из высококачественной стали, которая отличается повышенной прочностью и износостойкостью. Дизайн и конструкция разработаны в США. Длина шнека составляет 80 сантиметров, а его диаметр равен 6 см. Данное устройство идеально подходит для бурения маленьких лунок. Соединение шнека с мотобуром имеет диаметр 20 мм. Устройство не имеет сменных ножей. А его вес составляет всего 2 килограмма.
Плюсы:
Минусы:
Двухзаходный для грунта (300 мм; 800 мм) DDE DGA-300/800
Двузаходный вариант большого диаметра идеально подойдет для бурения больших отверстий и установки крупногабаритных свай и фундаментов. Мощная конструкция, выполненная из высококачественной стали, имеет два режущих элемента. Шнек высокоэффективен и обладает сменными ножами, которые входят в базовый комплект. Длина составляет 80 сантиметров, а вес равен 9,66 кг.
Плюсы:
Недостатки:
Drill 100/800 (100х800 мм) для мотобуров ADA А00236
Данная модель шнека создана специально для мотобуров ADA, и применяется в первую очередь в бытовых нуждах. Она отлично подходит для бурения лунок по столбы забора небольшого диаметра. Вариант винтовой формы отлично справляется даже с твердыми видами почвы, его диаметр составляет 10 сантиметров, а длина достигает 80 см.
Шнек является однозаходным, а его вес равен 2,7 килограммам. Этот вариант не имеет сменных ножей, зато является достаточно бюджетным. Крепление имеет диаметр 20 см, что позволяет использовать его и на мотобурах других брендов.
Плюсы:
Минусы:
Drill 200/1000 (200х1000 мм) для мотобуров ADA А00234
Однозаходный шнек универсального диаметра 20 см идеально подойдет для бурения лунок под столбы или сваи и в комплекте с мотобуром станет отличным помощником в быту. С помощью винтовой формы деталь легко вгрызается даже в твердую или суглинистую почву. А большая длина запчасти (100см) позволяет создать более глубокие лунки. Данная модель не имеет сменных ножей, но выполнена из прочной стали, устойчивой к затуплению. Вес детали составляет 5,3 килограмма.
Плюсы:
Минусы:
Двухзаходный D 250B для грунта, диаметр 250мм PATRIOT 742004457
Двузаходный шнек от известного американского бренда выполнен из высококачественной стали, которая отличается повышенной прочностью. Он обладает сменными ножами, но и родное лезвие является долговечным и устойчиво к затупке. Оптимальный диаметр шнека 25 сантиметров позволяет создавать лунки средней величины, что подходит для установки забора и бетонирования столбов и фундаментов.
Этот вариант подходит для различных типов почвы, включая суглинок. Дизайн и конструкция разработаны в Америке. А вес детали составляет 7,4 килограмма. Длина этого варианта составляет 80 сантиметров, что позволяет создать лунку оптимальной глубины.
Плюсы:
Минусы:
Двухзаходный для грунта (100 мм; 800 мм) DDE DGA-100/800
Данная модель обладает средним диаметром в 10 см и подходит для создания небольших лунок в грунте различных видов. Двузаходный вариант обладает отличной режущей мощностью, а длина 80 см позволяет создать отверстие оптимальной глубины. Благодаря универсальному соединению в 20 см деталь хорошо сочетается с мотобурами различных производителей. Выполнена данная модель из высококачественной стали, поэтому устойчива к трещинам и затупке. Вес запчасти составляет всего 2,9 килограмм.
Плюсы:
Недостатки:
Для мотобура Flatr 150×1000 мм
Этот вариант является универсальным и подходит для мотобуров любого типа. Шнек может сочетаться как с гидравлическими, так и с механическими приборами бренда Iron Mole, для других потребуется специальный переходник. Вариант российского производства оснащен двумя режущими гранями и при затупке одной, можно перевернуть шнек обратной стороной и продолжить работу. Соединение детали с мотобуром имеет шестигранную форму диаметром 2,2 сантиметра.
Забурник выполнен из высококачественной легированной стали. Данная запчасть идеально подойдет для бурения глины, суглинистой почвы или растительного твердого грунта. Длина детали составляет 100 см, а вес равен 7 килограмм. Диаметр запчасти составляет 15 сантиметров и идеально подходит для бурения небольших лунок под столбы.
Плюсы:
Минусы:
