Что значит мультифункциональный стеклопакет
Что нужно знать о мультифункциональном стекле?
Потребители часто задаются вопросом – действительно ли мультифункциональное стекло кардинально отличается от обычного по теплосбережению и солнезащите. В чем секрет стекла нового поколения, разбирается портал ОКНА МЕДИА.
Мультифункциональное стекло – что это такое
Мультифункциональное стекло – стекло с покрытием второго поколения (2.0). Оно пришло на смену энергосберегающему i-стеклу и k-стеклу. Появление стекла с мультифункциями можно считать следующим этапом в развитии стекольной индустрии. Стеклопакет с мультифункциональным и энергосберегающим стеклами по теплосбережению аналогичен или превосходит толстые бетонные стены. Солнцезащитные функции добавляют привлекательности. Популярность стекол с покрытиями в современной архитектуре объясняется их непревзойденными свойствами.
Фото: мультифункциональное стекло пользуется спросом в частном домостроении Спрос на инновационные решения в остеклении растет и со стороны частных потребителей. Дома и квартиры с панорамными окнами все больше пользуются популярностью – взгляд больше не упирается в бетонную стену, пространство визуально увеличивается, а самочувствие в такой недвижимости всегда более комфортное.
В чем секрет мультифункциональных стекол?
Мультифункциональное стекло – это стекло с покрытием, которое наносится в вакуумно-магнетронной установке промышленным способом. На обычное стекло под воздействием электромагнитного поля наносятся тончайшие слои оксида серебра и других металлов. Основное отличие мультифункционального стекла от энергосберегающего (теплосбергающего) заключается в количестве и составе нанослоев, наносимых на поверхность. В энергосберегающем стекле – это 1 слой оксида серебра, а в мультифункциональном несколько слоев различных металлов.
Нанесенное покрытие не видно невооруженным глазом, но именно оно кардинально изменяет свойства стекла.

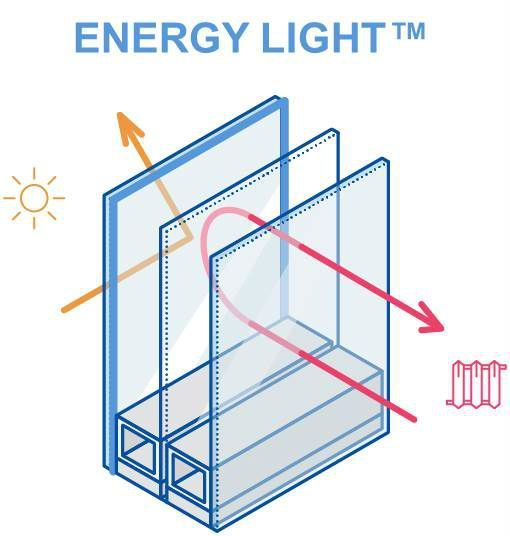

Фото: принцип работы мультифункционального стекла* Стекло работает по принципу термоса: первый слой не выпускает теплый воздух из помещения, а второй слой отсекает избыток солнечного излучения. Таким образом, мультифункциональное стекло эффективно сохраняет тепло и защищает от солнца, что выделяет его из всей линейки стекол с покрытиями и кардинально отличает от морально и технически устаревших обычных флоат-стекол.
Мультифункциональное стекло – преимущества
Преимущества мультифункционального стекла:
Фото: мультифункциональное стекло не искажает цвета за окном (комплекс Feltrinelli Porta Volta в Милане)
Мультифункциональное стекло – недостатки
Как и любой продукт, суперстекло тоже имеет свои недостатки. Для мультифункционального стекла это ограниченная сфера применения:
Мультифункциональное стекло вред или польза для растений?
Возможный вред стекол с напылениями для роста домашних цветов и рассады волнует многих садоводов-любителей.
Для роста и развития любого растения солнечный свет необходим, однако, растения одинаково плохо реагируют как на недостаток, так и на избыток солнечного света.
Фото: рассаде томатов требуются 5700-6200 люкс в течение 14-18 часов Если света недостаточно растения начинают тянуться вверх, побеги утончаются, листья уменьшаются в размере, а цвет их бледнеет. Почва медленнее высыхает, могут загнивать корни растения.
Если солнечного света слишком много листья поникают, скручиваются, желтеют или на них появляются бурые пятна от солнечных ожогов. Почва быстро пересыхает, требуется частый полив.
Сколько же требуется света для нормального роста растений и способно ли мультифункциональное стекло обеспечить его поступление?
Для нормального роста растений требуется освещенность не менее 3000 люкс для теневыносливых и 8000 люкс для солнцелюбивых растений. Для рассады томатов, например, требуются 5700-6200 люкс в течение 14-18 часов.
Расчет освещенности растений на подоконнике в полдень для Подмосковья, люкс
| Стеклопакет | Солнечная погода, март | Пасмурная погода, март | Солнечная погода, июнь | Пасмурная погода, июнь | ||
| Южное окно | Северное окно | Южное окно | Северное окно | |||
| Стекло 4мм | 13 311 | 2 366 | 3 549 | 36 801 | 6 542 | 9 813 |
| 1 камерный стеклопакет с обычным стеклом (4х16х4) | 11 580 | 2 058 | 3 088 | 32 017 | 5 692 | 8 538 |
| 2-х камерный стеклопакет с обычным стеклом (4х10х4х10х4) | 10 075 | 1 791 | 2 686 | 27 854 | 4 951 | 7 428 |
| 1 камерный стеклопакет с мультиф. стеклом Energy Light (4х16х4) | 9 850 | 1 751 | 2 626 | 27 233 | 4 841 | 7 262 |
| 2-х камерный стеклопакет с мультиф. стеклом Energy Light (4х10х4х10х4) | 8569 | 1 523 | 2 285 | 23 692 | 4 212 | 6 318 |
Источник: О.К.Н.А. Маркетинг
В расчете указаны уровни освещенности в полдень, когда солнце стоит в высшей точке.
Мультифункциональное стекло нового поколения – Energy Light от AGC
Energy Light завоевало сердца архитекторов и домовладельцев благодаря улучшенным тепло- и солнцезащитным свойствам. Стекло отсекает 57% вредного солнечного излучения и теплее обычного флоат-стекла на 50%. Energy Light имеет нейтральный оттенок стекла, поэтому цветопередача не изменится – за окном цвета будут естественными.
Фото: Energy Light завоевало сердца архитекторов* Светопропускание Energy Light на основе Crystalvision* максимально приближено к обычному стеклу и составляет 65%, что позволяет использовать его в любых объектах недвижимости.
Тренд на использование стекла нейтральных, незаметных оттенков ярко выражен в современных архитектурных проектах. Стильный внешний вид и высокие потребительские характеристики – два убедительных аргумента в пользу выбора стекла Energy Light для остекления самых известных проектов, когда приходится решать одновременно и технические и дизайнерские задачи.
Характеристики стеклопакетов со стеклом ENERGY LIGHT
| Стеклопакет | Цвет | Свето- Пропускание, LT | Солярный фактор SF | Сопротивление теплопередаче R |
| Однокамерный 4 EL – 16 Ar— 4* | ||||
| Energy Light on Planibel Clear | нейтральный | 65 | 0,49 | 0,68 – 0,70 |
| Energy Light on Crystalvision | нейтральный | 65 | 0,50 | 0,68 – 0,70 |
| Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4 | ||||
| Energy Light on Planibel Clear | нейтральный | 59 | 0,46 | 0,75 – 0,78 |
| Energy Light on Crystalvision | нейтральный | 60 | 0,47 | 0,75 – 0,78 |
| Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4 Planibel Top N* | ||||
| Energy Light on Planibel Clear | нейтральный | 57 | 0,43 | 1,25 – 1,28 |
| Energy Light on Crystalvision | нейтральный | 58 | 0,44 | 1,25 – 1,28 |
| * – покрытие Energy Light везде в поз.2 ** – покрытие Planibel Top N в поз.5 | ||||
Мультифункциональное стекло – особенности
Выбирая мультифункциональное стекло нужно учитывать его особенности, ведь стекло одновременно и теплосберегающее, и солнцезащитное.
Мультифункциональное стекло произвело второй эволюционный скачок в оконной индустрии, стеклопакеты стали теплыми и солнцезащитными. С мультифункциональным стеклопакетом не страшно делать панорамные окна – теперь они могут быть теплее стен.
*Статья содержит контекстную и визуальную рекламу
Mультифункциональный стеклопакет
Окна Проф >> Всё про окна >> Что такое мультифункциональный стеклопакет: плюсы и минусы, как определить
Современный ассортимент окон представлен десятками конструкций и технологий, и сравнительно новым предметом становится мультифункциональный стеклопакет. Его установка позволяет существенно улучшить микроклимат в помещении, снизить теплопотери и защитить предметы мебели, напольные покрытия от выгорания. Стекла такого окна содержат многослойное серебряное напыление. Оно наносится на поверхность посредством вакуумной магнетронной обработки. Монтаж окон с МФ-стеклом доступен в большинстве помещений, будь то спальня, гостиная, детская или кухня.
Что такое мультифункциональный стеклопакет?
Принцип работы конструкции основан на эффекте теплового зеркала. Отражение энергии идет в двустороннем порядке: тепло в комнате отражается внутрь. В результате его потери снижаются, а ультрафиолетовое излучение отталкивается наружу.
Мультипакет способствует практически полному сохранению тепла внутри помещений, при этом не позволяет комнате нагреться от солнечных лучей. Подобную систему можно приравнять по эффективности и способу действия к оборудованию для климат-контроля.
Окно с мульти-стеклопакетом пропускает определенную часть ультрафиолетового излучения, в то время как инфракрасное отражается почти полностью. Это сохраняет светопропускную способность практически целиком, в комнате не будет затемнения. Эффект достигается за счет металлического напыления. Кроме высокой степени прозрачности, такие стекла отличаются тем, что не искажают цвета.
Некоторые модели, помимо слоя металла, имеют дополнительную пленку в нижнем сегменте. Она сделана из полипропиленовых компонентов, фольги и абсорбента. Это решение позволяет не только снизить потери тепла, но и защитить конструкцию от появления конденсата. Установка таких окон позволяет сохранить в доме тепло зимой и защитить его от перегрева в летнюю жару.
Мультифункциональный стеклопакет – отличие от энергосберегающего
Большая часть свойств конструкции обусловлена многослойным серебряным напылением. От энергосберегающего стеклопакета мультистекло отличается несколькими моментами:
Если энергосберегающий стеклопакет предусматривает 3-5 слоев функционального покрытия, то у мультистекла их намного больше – 7-10. Вторая конструкция лучше показывает себя в летнее время, не давая помещению перегреваться. Установка мультифункциональных моделей актуальна в регионах с жарким летом и короткой зимой. Она позволяет на порядок уменьшить расходы на работу сплит-систем и кондиционеров. В отличие от энергосберегающих окон, эти конструкции более эффективно отражают внешнее излучение, в том числе коротковолновое.
Еще одна разница заключается в составе функционального слоя. Энергосберегающие стеклопакеты нередко имеют покрытие из олова, в то время как для мультистекол оно не применяется.
Как определить мультифункциональное стекло в стеклопакете?
Проще всего понять, что при изготовлении окна использовалось именно мультистекло, по маркировке на упаковочной пленке. Чаще производители используют аббревиатуру MF, что означает multi-functional. О свойствах стекла может говорить название модели (к примеру, ClimaGard Solar или StopReyNeo).
В зависимости от технологии обработки и материалов для функционального слоя мультифункциональные окна могут быть полностью прозрачными или затемненными, с зеркальным покрытием, цветными стеклами. Указание на это, как правило, тоже содержится в маркировке.
В ряде случаях понять, что в стеклопакете установлены мультистекла, можно визуально. Поверхность обладает светло-голубым или зеленым оттенком, иногда бывает цвета морской волны. Снаружи обычно можно увидеть легкий зеркальный блеск. Если для напыления использовалось серебро, определить это можно с помощью зажигалки или списки. При отражении пламени в стекле будут заметны красные оттенки. Метод не сработает, если для функционального слоя использовался иной материал, например, хром.
Кроме того, определить, что при изготовлении окна использовался мультифункциональный стеклопакет, можно с применением детектора оптического типа. Это оборудование работает по принципу вычисления электрического сопротивления исследуемой поверхности. Чтобы не сомневаться в том, что в купленном окне используется мультистекло, необходимо покупать продукцию у изготовителей, предоставляющих на товар все документы. В них можно изучить характеристики вставленных стекол, узнать, насколько хорошо они отражают излучение.
Мультифункциональные окна: плюсы и минусы
Среди достоинств МФ-стекла следует назвать несколько свойств:
Конечно, у этих окон есть и недостатки. Так, цена почти вдвое превышает затраты на модели с простыми стеклами, а чрезмерное нагревание способно вызвать окисление серебряного слоя. Однако расценки на мультифункциональные окна обусловлены их эксплуатационными качествами, финансовые траты окупаются уже спустя 2 года после установки.
Что до второго недостатка, то такое явление встречается редко. Кроме того, окисление не грозит окнам, на которых выполнено хромовое напыление. По остальным параметрам (сложность установки, надежность, срок эксплуатации) МФ-стеклопакеты практически не отличаются от энергосберегающих и классических аналогов.
Стоимость конструкций
Цена мультифункциональных стеклопакетов зависит от нескольких факторов:
Расценки зависят и от параметров окон (размеры, количество камер, тип профиля и другие свойства). Общая цена складывается из затрат на металлопластиковую или алюминиевую раму, стеклопакет и фурнитуру. В среднем сумма составляет 2000-2500 рублей за квадратный метр.
При заказе у производителя напрямую или покупке у крупного поставщика можно приобрести товар со скидкой и дополнительно сэкономить.
Тонкости установки
Многие покупатели интересуются, как монтировать МФ-окна, хотят знать то, как их устанавливают – внутрь или наружу. Некоторые утверждают, что ставить мультифункциональный стеклопакет надо так, чтобы защитный слой отражал максимум ультрафиолетового излучения с улицы, однако это не совсем верно.
Базовой функцией окна с МФ-стеклом является сохранение комфортного микроклимата в помещении. Именно поэтому целесообразно монтировать его защитной стороной внутрь. В таком положении мультистекло все равно будет отражать инфракрасные и ультрафиолетовые лучи. Иными словами, перегрева не возникнет в любом случае.
Кроме того, положение защитной стороной внутрь обусловлено технологией производства. Магнетронное вакуумное напыление позволяет получить так называемое «мягкое» покрытие. Оно менее стойко к посторонним воздействиям, чем сама стеклянная поверхность. По этой причине функциональный слой должен располагаться внутри: становится меньше риск его случайного повреждения, например, от удара камнем. Исключением считаются модели с твердым магнетронным покрытием, относящимся к А-классу. Такие окна можно располагать покрытием и внутрь, и наружу.
Вывод
Установка мультифункциональных окон актуальна, если владелец хочет создать микроклимат в комнатах, который будет одинаково комфортным вне зависимости от времени года. Если в регионе очень холодные зимы, а летом температура поднимается выше 35 градусов по Цельсию, МФ-стекла позволят сэкономить на отоплении и кондиционировании.
Мультифункциональное стекло: что это
Естественное освещение квартир: панорамные окна, полностью остекленные фасады зданий – таковы тенденции развития современной архитектуры. Для создания комфортных условий и экономии на оплате коммунальных услуг важны такие функции, как энергоэффективность и защита от солнечных лучей.
Что такое мультифункциональное стекло?
Это материал, способный избирательно пропускать инфракрасные тепловые волны. Мультифункциональное покрытие не пропускает тепловое излучение с улицы летом, спасая от перегрева, и аккумулирует излучаемое нагревательными приборами тепло внутри помещения зимой. Своими качествами материал обязан тончайшим металлическим пленкам, формируемым методом вакуумного магнетронного напыления.
Структура стекла
Напыление наносится крест-накрест, образуя пять отдельных слоев, разных по назначению и составу:
Для дополнительной защиты сторона стекла с напылением помещается внутрь стеклопакета. Его герметичность препятствует химическому разрушению нанесенных металлических пленок.
Мультифункциональными стеклами комплектуются стеклопакеты всех конфигураций, даже однокамерные. Повышение эффективности позволяет использовать меньшее количество стекол: снижается общий вес конструкции, а петли и фурнитура служат дольше.
Как работает мультифункциональное стекло?
Металлическое напыление служит тепловым зеркалом: отражает тепловое излучение, пропуская световые волны. Благодаря этому в помещении сохраняется тепло, вырабатываемое отопительными приборами, уменьшается нагрев от солнечных лучей.
Виды энергосберегающих стекол
Это стекла с прозрачной металлической пленкой на поверхности, состоящей из оксидов металлов. Она служит своеобразным «зеркалом», отражающим инфракрасные тепловые волны. Выпускается три типа подобного покрытия:
Разница между i-стеклом и мультифункциональным: стоит ли переплачивать?
Разница заключается в количестве слоев и функциях, выполняемых ими:
Таким образом, разница в цене с лихвой компенсируется превосходством многослойного покрытия в комфорте, долговечности и удобстве в эксплуатации.
Разница между поколениями мультифункциональных стекол
С момента возникновения мультифункциональное покрытие непрерывно совершенствуется. На рынке появилось уже второе поколение этого материала с двойным напылением серебра. При этом слои наносятся крест-накрест, что увеличивает прочность, долговечность покрытия. Улучшились и другие характеристики:
Способность пропускать солнечное тепло
Главная «изюминка» мультифункционального стекла – солнцезащитные качества. Невероятно, но работающий летом кондиционер потребляет в два раза больше электроэнергии, чем ее тратится на нагревание помещения зимой!
Уровень солнцезащиты характеризуется показателем SF – процентом пропускаемой солнечной энергии. Чем ниже этот показатель – тем выше уровень защиты от солнца.
Напыление из серебра отражает до 68% тепловой энергии попадающих на него солнечных лучей. Эффект сопоставим с опущенными жалюзи или плотно закрытыми шторами. Но при этом не страдает естественное освещение комнаты, что важно для людей и комнатных растений.
Для поддержания оптимальной температуры достаточно проветривать помещение ночью и плотно закрывать окна поздним утром, до наступления жары. Прохлада сохранится в комнате на целый день. Люди и растения за мультифункциональным стеклом надежно защищены от ультрафиолета, под его воздействием не будет выгорать мебель и предметы интерьера.
Мультифункциональные окна летом и зимой
Многослойное покрытие из серебра защищает помещение от жары и стужи в зависимости от времени года:
Где используются стекла с мультифункциональным напылением?
Область их применения – жилые, офисные и промышленные помещения. Там, где летом постоянно работает кондиционер, а зимой – отопление. Высокая цена материала окупится в течение трех лет за счет энергосбережения.
Особенно актуальна установка стеклопакетов с мультифункциональными стеклами для помещений, где требуется естественное освещение и солнцезащита: фасады зданий, жилые комнаты и детские, мансарды, зимние сады. Они незаменимы в кафе, ресторанах или магазинах с остекленными фасадами, где невозможно использовать рафшторы, жалюзи или другие устройства, защищающие от солнца.
Сравнение стеклопакетов с обычным и мультифункциональным стеклом
По параметрам, формирующим микроклимат помещения, обычное стекло уступает практически в два раза:
| Обычное стекло | iM-напыление | |
| Коэффициент сопротивления теплопередаче, ˚С˟м 2 /Вт (процент сохраненного тепла) | 0,45 | 0,73 |
| Коэффициент эмиссии | 0,83 | 0,13 |
| Доля пропускаемой солнечной энергии | 72% | 40% |
| Светопропускание | 76% | 66% |
| Шумоизоляция | 31 дБ | 31 дБ |
Энергосбережение
Высокая стоимость стекла с металлическим напылением с лихвой окупается в процессе его использования:
Достоинства и недостатки
Главный недостаток – высокая стоимость. А также надо учесть, что зимой солнцезащитные свойства остекления немного уменьшат естественное прогревание комнаты лучами солнца. Стеклопакеты с мультифункциональными стеклами рекомендуется устанавливать в тех помещениях, где существенны затраты на кондиционирование.
Изготовление iM-стеклопакетов
Главное отличие – в процессе изготовления стекла. Листы по конвейеру проходят через магнетронные камеры, в которых формируются слои напыления. Например, для изготовления мультистекла второго поколения Double Silver от компании Pilkington Suncool используются 22 такие камеры.
Мультифункциональные стекла устанавливают в стеклопакет напылением внутрь, защищая металлический слой от химического разрушения воздухом, а также от физических повреждений. Дополнительную защиту и теплоизоляцию обеспечивает инертный газ, чаще всего аргон, закачиваемый между стеклами.
IM-напыление эффективно даже в однокамерных стеклопакетах, но наибольшее распространение получили двухкамерные. Конструкции с тремя и четырьмя камерами сохраняют тепло лучше, но задерживают много света – комната может стать темной, неуютной. Поэтому их устанавливают в северных районах.
По особенностям установки, правилам эксплуатации стеклопакет с мультифункциональным стеклом не отличается от обычного.
Что указано в формуле iM-стеклопакета?
Расшифровать ее несложно. Через дефисы указывается толщина стекол и ширина дистанционных рамок в стеклопакете. Начинается формула с наружного стекла и заканчивается внутренним.
Например: 4-14-4-14-4 – двухкамерный стеклопакет, толщина стекол 4 мм, толщина камер – 14 мм.
Марки применяемых в стеклопакете стекол обозначаются специальными символами:
Обозначения для заполнения камер:
Обозначения специальных элементов камер:
Примеры расшифровки формулы стеклопакета:
Сравнение различных стеклопакетов
| Тип | Формула | Коэффициент светопропускания, % | Коэффициент сопротивления теплопередаче, С˟м 2 /Вт | Звукоизоляция, Дб | Пропускание ультрафиолета, % | Солнечный фактор, SF |
| Обычный однокамерный | 4-16-4 | 82 | 0,32 | 24 | 53 | 78 |
| Обычный двухкамерный | 4-10-4-10-4 | 72 | 0,47 | 36 | 43 | 71 |
| Энергосберегающий однокамерный | 4-16-4i | 76 | 0,57 | 30 | 35 | 65 |
| Энергосберегающий двухкамерный | 4-10-4-10-4i | 68 | 0,72 | 36 | 25 | 59 |
| Мультифункциональный однокамерный | 4Mf-16-4 | 71 | 0,6 | 30 | 13 | 38 |
| Мультифункциональный двухкамерный | 4MF-10-4-10-4 | 68 | 0,75 | 38 | 11 | 35 |
Как отличить стеклопакет с мультифункциональным покрытием?
Долговечность и эксплуатация
Мультифункциональное напыление находится внутри герметичного стеклопакета и прослужит до его разгерметизации. Ориентировочный срок службы окна – 15-20 лет, до испарения аргона из камеры. После чего металлическое напыление окислится и разрушится.
При качественной сборке, аккуратной эксплуатации и периодической подкачке аргона срок службы iM-стеклопакета практически неограничен.
В отличие от i-стекла мультифункциональное можно закаливать и изгибать. Оно более устойчиво к механическим воздействиям, менее травмоопасно.
Коэффициент U и его значение
Измеряется в Ваттах, деленных на квадратный метр, помноженных на градус Цельсия. Оценивает теплоизоляционные качества отдельных частей дома, в том числе оконных проемов. При улучшении теплоизоляции – уменьшается:
| U (Вт/(м 2 ˟˚С) | |
| Одинарное стекло | 5,6 |
| Обычный однокамерный стеклопакет | 2,8 |
| Однокамерный стеклопакет с iM-стеклами | 1,1-1,4 |
ГОСТ на мультифункциональные стекла
Изготовление стекол с металлическим напылением контролируется ГОСТ 31364-2014, в котором указано:
Влияние на растения
Зеленым насаждениям комфортно за стеклопакетами с iM-напылением:
Производители мультифункциональных стекол
Технические характеристики некоторых образцов продукции трех ведущих фирм представлены в таблице.
Существует огромное множество моделей мультифункционального стекла, отличающихся по своим свойствам и качествам. Чтобы новые окна служили максимально долго и эффективно к выбору нужно отнестись максимально внимательно. Сравнить характеристики моделей ведущих производителей, выявить их преимущества и выбрать подходящий вариант для ваших условий.
