Всё, что вы хотели знать про USB Type-C, но боялись спросить

День добрый, Geektimes! Все уже слышали про USB Type-C? Тот самый, который двухсторонний, быстрый-модный-молодёжный, заряжает новый макбук, делает волосы гладкими и шелковистыми и обещает стать новым стандартом подключения на следующие лет десять?

Так вот, во-первых, это тип разъёма, а не новый стандарт. Стандарт называется USB 3.1. Во-вторых, говорить нужно именно о новом стандарте USB, а Type-C лишь приятный бонус. Чтобы понять, в чём разница, что скрывается за USB 3.1, а что — за Type C, как заряжать от USB-кабеля целый ноутбук и что ещё можно сделать с новыми USB Type-C:

Коротко о главном

USB как стандарт появился почти двадцать лет назад. Первые спецификации на USB 1.0 появились в 1994 году и решали три ключевых проблемы: унификацию разъёма, по которому подключалось расширяющее функции ПК оборудования, простоту для пользователя, высокую скорость передачи данных на устройство и с него.

Не смотря на определённые преимущества USB-подключения перед PS/2, COM и LPT-портами, популярность пришла к нему не сразу. Взрывной рост USB испытал в начале двухтысячных: сначала к нему подключались камеры, сканеры и принтеры, затем флеш-накопители.

В 2001 году появились первые коммерческие реализации того USB, который нам привычен и понятен: версии 2.0. Им мы пользуемся вот уже 14-й год и устроен он сравнительно просто.

USB 2.0

Любой кабель USB версии 2.0 и ниже имеет внутри 4 медных проводника. По двум из них передаётся питание, по двум другим — данные. Кабели USB (по стандарту) строго ориентированы: один из концов должен подключаться к хосту (то есть системе, которая будет управлять соединением) и называется он Type-A, другой — к устройству, он называется Type-B. Разумеется, иногда в устройствах (таких, как флешки) кабеля нет вообще, разъём типа «к хосту» располагается прямо на плате.

На стороне хоста существует специальный чип: контроллер USB (в настольных компьютерах он может быть как частью системной логики, так и вынесен в качестве внешней микросхемы). Именно он инициализирует работу шины, определяет скорость подключения, порядок и расписание движения пакетов данных, но это всё детали. Нас больше всего интересуют разъёмы и коннекторы классического USB-формата.

Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.

Ну а USB Type-A микро и миниформата наверное никто толком и не видел. Лично я навскидку не назову ни одного устройства с такими разъёмами. Даже фотографии пришлось из википедии доставать:

Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:

С USB 2.0 всё более-менее понятно. Проблема стандарта заключалась в том, что двух проводников для передачи данных мало, да и разработанные в середине первого десятилетия спецификации не предусматривали передачу больших токов по цепям питания. Сильнее всего от подобных ограничений страдали внешние жёсткие диски.

USB 3.0

Для улучшения характеристик стандарта была разработана новая спецификация USB 3.0, которая содержала следующие ключевые отличия:

Кроме того, появилось ещё 4 разъёма, электрически и механически совместимые с USB Type-A версии 2.0. Они позволяли как подключать USB 2.0-устройства к 3.0-хостам, так и 3.0-устройства к 2.0-хостам или по 2.0-кабелю, но с ограничением по питанию и скорости передачи данных.

USB 3.1

С осени 2013 года приняты спецификации на обновлённый стандарт USB 3.1, который и принёс нам разъём Type-C, передачу до 100 Вт питания и удвоение скорости передачи данных по сравнению с USB 3.0. Однако стоит отметить, что все три новшества — это лишь части одного нового стандарта, которые могут быть как применены все вместе (и тогда девайс или кабель получит сертификацию USB 3.1), либо по отдельности. Например, технически внутри Type-C кабеля можно организовать хоть USB 2.0 на четырёх проводах и двух парах контактов. К слову, такой «финт» провернула компания Nokia: её планшет Nokia N1 имеет разъём USB Type-C, но внутри используется обычный USB 2.0: со всеми ограничениями по питанию и скорости передачи данных.

USB 3.1, Type-C и питание

За возможности по передаче действительно серьёзных мощностей отвечает новый стандарт USB PD (Power Delivery). Согласно спецификациям, для сертификации USB PD устройство и кабель должны обеспечивать передачу тока с мощностью до 100 Ватт, причём в обе стороны (как к хосту, так и от него). При этом передача электроэнергии не должна мешать передаче данных.

Пока существует только два ноутбука, полностью поддерживающие USB Power Delivery: новый макбук и Chromebook Pixel.

Ну а потом, кто знает, может, будем дома вот такие розетки ставить?

USB Type-C и обратная совместимость

USB как стандарт силён своей обратной совместимостью. Найдите древнюю флешку на 16 мегабайт, поддерживающую только USB 1.1, вставьте её в порт 3.0 и работайте. Подключите современный HDD в разъём USB 2.0, и если ему хватит питания — всё заведётся, просто скорость будет ограничена. А если не хватит — существуют специальные переходники: они используют цепи питания ещё одного порта USB. Скорость не увеличится, но HDD будет работать.

Та же история и с USB 3.1 и разъёмом Type-C, с одной лишь поправкой: новый разъём геометрически никак не совместим со старыми. Впрочем, производители активно начали производство как проводов Type-A Type-C, так и всевозможных переходников, адаптеров и разветвителей.

USB Type-C и туннелирование

Скорость передачи данных стандарта USB 3.1 позволяет не только подключать накопители и периферию, заряжать ноутбук от сети через Type-C-кабель, но и подключить, скажем… монитор. Одним проводом. И USB hub с несколькими 2.0-портами внутри монитора. 100 Вт питания, скорость, сравнимая с DisplayPort и HDMI, универсальный разъём и всего один проводок от ноутбука к монитору, блок питания которого и дисплей обеспечит электричеством, и ноутбук зарядит. Разве это не прекрасно?

Что сейчас есть на USB Type-C

Так как технология молодая, на USB 3.1 девайсов совсем немного. Устройств же с кабелем / разъёмом USB Type-C немногим больше, но всё равно недостаточно, чтобы Type-C стал таким же распространённым и естественным, как Micro-B, который есть у любого пользователя смартфона.

На персональных компьютерах Type-C ждать можно уже в 2016, но некоторые производители взяли и обновили линейку имеющихся материнских плат. Например, USB Type-C с полной поддержкой USB 3.1 есть на материнской плате MSI Z97A Gaming 6.

Итоги

USB 3.1 наконец-то станет «королём» разъёмов. По нему можно подключить практически что угодно: внешний диск, дисплей, периферию, адаптер питания и даже массив из SSD-дисков. Пропускная способность и 100 Вт передаваемой мощности — серьёзная заявка на успех.

Представьте мир через 5 лет? Куда не приди — всюду и зарядка есть, и разъём подходит, и спрашивать не надо. И фотоаппарат подключить легко, и телефон, и вообще всё-всё-всё… И только в бухгалтерии как пользовались дискетами, так и будут пользоваться.

Спасибо за внимание!

Источник

Простым языком о USB Type-C

Казалось бы, что USB Type-C работает по тому же принципу, что универсальная последовательная шина (USB). Тем не менее USB Type-C лучше micro-USB почти во всех отношениях. USB Type-C начинают использовать не только в новых телефонах, но и во многих других устройствах. Это компьютеры, ноутбуки, наушники, док-станции и многое другое.

Что такое USB Type-C?

USB Type-C (USB-C) — это 24-контактный разъем, которые предназначены для передачи данных и энергии. Первая спецификация разъема (версия 1.0) была выпущена в 2014 году. USB-C построен на основе micro-USB, но имеет много отличий. Например, USB-C можно подключать любой стороной. USB-C поддерживает стандарты USB 3.0 и USB 3.1. Благодаря высокой пропускной способности, USB-C поддерживает быструю зарядку. Разъем способен обеспечить до 100 Вт мощности. Этого достаточно для зарядки ноутбука и других устройств.

Как работает USB-C?

По большей части, USB-C работает также как любой кабель USB. Есть два набора проводов. Первый предназначен для передачи питания на устройство, второй — для передачи данных. Одно из основных отличий — это количество соединителей. micro-USB имеет пять мизерных контакта. В USB-C — 24 контакта. Если говорить простым языком, не вдаваясь в технические подробности, эти контакты предназначены для быстрой передачи данных и быстрой зарядки.

Разъём USB Type-C может работать в одном из альтернативных режимов, в котором его контакты используются для передачи данных при помощи других физических протоколов. USB-C может выступать в качестве DisplayPort, Thunderbolt, HDMI, MHL. Проблема заключается в том, что некоторые производители, например, Apple, не маркируют разъёмы USB Type-C, что усложняет подбор совместимой периферии.

Быстрая передача данных обеспечивается поддержкой USB 3.1, который имеет пропускную способность 10 Гбит/с, в то время, как USB 3.0 имеет пропускную способность 5 Гбит/с. Однако, не все устройства поддерживают USB 3.1. Важно не путать USB-C и USB 3.1. USB-C — это тип разъема, а USB 3.1 — это технология передачи данных.

Смартфоны с USB-C могут поддерживать быструю зарядку и быструю передачу данных, но производители могут это отключать. В каком-то смысле, это как Quick Charge от Qualcomm. В аппаратных средствах поддержка Quick Charge, но некоторые производители отключают эту технологию.

Как вы видите, USB-C имеет много сходств с micro-USB. Тем не менее, USB-C имеет много улучшений, такие как универсальность, поддержка быстрой зарядки, быстрая передача данных. До сих пор это новая технология, которая медленно принимается всеми производителями.

Источник

Зачем нужен USB Type-C и в каких устройствах он уже есть?

Благодаря USB Type-C вам больше не придется беспокоиться о том, какой стороной вставлять в устройства кабель зарядки или передачи данных. CHIP расскажет обо всех преимуществах стандарта USB 3.1 и покажет устройства, уже оснащенные этой технологией.

Почему новый стандарт USB действительно лучше, чем привычные всем USB-порты телефонов, планшетов или ноутбуков и у каких устройств уже есть разъемы USB Type-C? Редакция CHIP отвечает на все эти вопросы.

Сначала немного важной информации: обозначения USB Type-C и USB 3.1, как говорится, идут нога в ногу, поскольку обозначают фактически одно и то же. Когда используется числовое обозначение USB 3.1, речь обычно идет о скорости передачи данных.

Если встречаете название USB Type-C — обычно имеется ввиду непосредственно тип разъема для подключения устройств. Для начала давайте сравним предыдущий стандарт USB 3.0 с новым USB 3.1. Все подробности вы найдете в нижеприведенной таблице.

Сравнение USB 3.0 и USB 3.1

Лучшие устройства с USB Type-C

Какие устройства с разъемом USB Type-C вообще доступны в настоящий момент? Первым из них стал 12-дюймовый MacBook, в котором этот разъем вообще был единственным. Актуальные гуглофоны Nexus 6P и 5X тоже оснащены USB 3.1 — да и вообще все больше и больше производителей интегрируют в свои смартфоны порт нового стандарта.

В следующей таблице мы собрали для вас перечень самых интересных устройств с интерфейсом USB Type-C.

USB Type-C: у этих устройств он уже есть

Разъем USB больше не получится подключить неправильно

Вот что делает разъем USB Type-C невероятно удобным: он является симметричным. Вам больше не придется думать о том, с какой попытки получится правильно вставить штекер в гнездо. Ранее такое свойство разъема было большим преимуществом продукции компании Apple, iPad или iPhone, а теперь оно становится доступным для широких масс пользователей. Этот кабель можно вставлять любой стороной.

Упомянем и еще одно существенное преимущество над стандартом USB 3.0: за счет увеличенной до 100 Вт максимальной передаваемой мощности, через USB 3.1 в будущем без дополнительного источника питания смогут подключаться различные периферийные устройства, например, мониторы или колонки. Сила тока 5 А также существенно сокращает время зарядки мобильного телефона.

Источник

Тестирование трёх USB type-C кабелей

Сегодня я расскажу вам о различных USB type-C кабелях. И постараюсь развеять сомнения о их целесообразности. На обзоре присутствуют кабеля компании Orico, которые предназначены для подключения вашего устройства с новомодным разъёмом к компьютеру или другому устройству с USB 2.0 и USB 3.0 портами.

Разъём USB type-C только набирает популярность и многие его не просто «в глаза не видели», но и не понимают какие новшества за ним стоят. На основе чего распространяются мнения типа «всё сгорит» и «зачем мне ещё один разъём?».

Я постараюсь рассказать своими словами. Остальные же могут найти спецификацию «USB Type-C Specification Release 1.1.pdf». Или в виде красивого сравнения (*.pdf).

В тексте я использую слово «разъём» как обобщающее слово для понятий «коннектор», «гнездо», «соединитель», «порт» и т.д.

Исторические сведения

Свойства USB type-C

Основные нововведения:
— один разъём для всего (для принтеров, смартфонов, флешек … мониторов!)
— разъём зеркальный (не нужно гадать каким боком его вставлять)
— малые габариты (он чуть больше чем micro USB)
— разъём очень надёжно фиксируется в гнезде (ура!)
— должен выдерживать до 10 000 подключений
— в разъёме реализована поддержка стандартов USB 1.0 – USB 3.1
— он предлагает устройствам самостоятельно решать кому быть ведущим\ведомым и источником\потребителем питания
— кабель может быть пассивным и активным (с электроникой внутри)

Основные старовведения:
— стандарт не определяет длину провода, её уже определили в стандартах передачи данных
— разъём выдерживает до 5А, но это описано в стандартах BC1.2 и Power Delivery

Далее можно рассказать о интеграции DisplayPort, передаче звука и прочем. И я постараюсь это сделать в следующих обзорах, но пока что давайте рассмотрим на реализацию трёх USB type-C кабелей с обратной совместимостью.

Распаковка

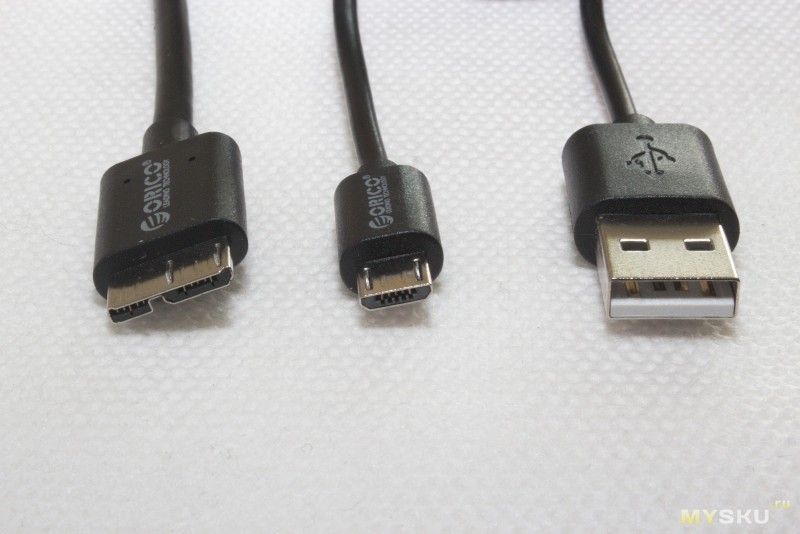

Каждый из них упакован в кулёчек, в картонную коробочку и ещё в один кулёчек. Две из трёх коробочек помялись при транспортировке. Все кабели имеют длину ровно 1 метр, толщину 3 мм (кроме LCU-10-BK, он 4 мм). Провода немного жестковаты и с удовольствием возвращаются в своё старое положение.

Распиновка

Что привнесла универсальность в обратную совместимость?
В стандартах USB 2.0 – USB 3.1 Роли ведущий \ ведомый определяются через форму разъёма.
В стандарте USB type-C роли ведущий \ ведомый определяются через подтягивающий резистор к земле или питанию. Так что подключение одного лишь кабеля говорит USB type-C устройству чего можно ожидать на другом конце.

Тестовый стенд

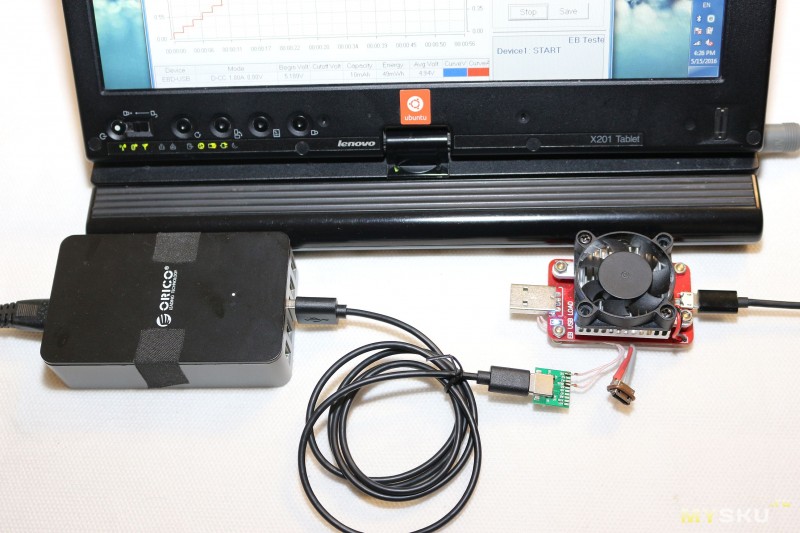

Сам стенд выглядит следующим образом.

Я на нём уже тестировал различные кабели, так что есть с чем сравнивать. Зарядное достаточно мощное и имеет хорошую стабильность по напряжению на выходе. Используемый тестер может нагружать зарядное током заданной величины и сохранять все данные измерений.

В таблицу внесены результаты измерений кабелей при разных токах.

* столбец Direct показывает напряжения без какого-либо кабеля. Остальные столбцы нужно сравнивать с Direct и друг с другом.
* серый столбец ECU10bk показывает результат включения USB type-C разъёма другой стороной.
* остальные серые столбцы содержат данные о некоторых ранее измеренных мной кабелях.

Резюме

Пока что устройств с новым разъёмом очень мало и статья предназначена тем счастливчикам,
которые ищут подобные «мостики» между поколениями.

* Разъём USB type-C показал себя во всей красе. Он легко вставляется, крепко удерживается и с усилием вынимается. И имеет зеркальное расположение контактов.

* самый популярный кабель ECU-10-BK (USB type-C to USB type-A) показал хорошие результаты. Он может безболезненно пропустить через себя около 2А. Но да, он не дотягивает до своих метровых сородичей.

* немного специфический кабель LCU-10-BK (USB type-C to micro USB 3.0) внезапно показал полностью идентичные результаты при разной толщине кабеля и разных разъёмах. Даже странно как-то.

* что случилось с кабелем MCU-10-BK (USB type-C to micro USB 2.0) не могу сказать. Возможно, это просто брак.

P.S. проверка скоростных характеристик будет, но в другом обзоре.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

USB-A и USB-C: в чем разница?

USB Type-A и USB Type-C являются интерфейсами проводного подключения. Разбираемся, чем они отличаются друг от друга и какое отношение к ним имеет USB 3.1.

Типов проводного подключения множество. К ним относятся VGA, COM, HDMI, USB и многие другие. USB Type-A и USB Type-C – это лишь верхушка айсберга, но говорить мы сегодня будем только о них. Эти два вида портов очень распространены, они встречаются и в персональных компьютерах, и в многочисленной периферии. При покупке любого девайса нелишним будет выяснить, какой тип подключения он поддерживает, так как эта информация поможет понять, что техника умеет делать и как выжать из нее максимум.

Что такое USB-A?

Начнем с того, что подключение по USB подразумевает использование порта главного устройства (хоста), соединительного кабеля и порта приемного устройства. Порты несут разные функции и различаются внешне.

USB-соединение типа А часто называют полноразмерным USB. Этот тип широко распространен и легко узнаваем.

USB Type-A – крупный, горизонтально расположенный разъем прямоугольной формы с острыми углами. Внутри него находится пластиковая панель черного, белого или синего цвета с набором контактов. Это тот самый разъем, который перед использованием нужно как говорится «пронаблюдать»: штекер входит в гнездо только в одном положении.

USB-A появился в середине девяностых. В нулевых он стал встречаться повсеместно. Им комплектуются клавиатуры, мышки, веб-камеры, повербанки, фотокамеры и соединительные кабели. Популярность USB Type-A обусловлена тем, что данный интерфейс надежен, универсален и обеспечивает высокую скорость передачи данных (480 Мбит/с). При этом он поддерживает не только подключение периферийных устройств, но и их подзарядку.

На другом конце кабеля с USB Type-A может находиться коннектор USB Type-B. USB-B – это порт приемного устройства (например, принтера), которое подключается к хосту (компьютеру). Его также легко узнать: соединение типа B имеет квадратную форму.

Существует множество подтипов USB-A и USB-B: USB Mini A, USB Micro A, Mini B, Micro AB и т.д. Их конструктивные особенности заслуживают отдельного материала, пока мы их касаться не будем.

Что такое USB-C?

Со временем возможности USB Type-A перестали отвечать потребностям пользователей, и возникла нужда в более быстром и компактном подключении. USB-C – относительно новый интерфейс, он появился в 2014 году. По форме он отличается от USB-A: это тоже прямоугольник, но гораздо меньшего размера и с сильно скругленными углами. Сегодня Type-C является одним из самых широко используемых типов подключения в потребительских устройствах.

Его ключевые особенности:

USB-C лучше, чем USB-A и все прочее?

Как было сказано выше, USB Type-C является более быстрым и универсальным по сравнению с USB-A. Со временем он вытеснит старые интерфейсы, однако случится это еще не скоро.

В настоящее время компьютеры и ноутбуки комплектуются обоими типами разъемов. Это необходимо, чтобы избежать проблем с подключением старой техники: в употреблении находится предостаточно телефонов, геймпадов, клавиатур, принтеров и прочей периферии, требующей подключения USB-A/A или USB-A/B.

К тому же не все пользователи готовы приобретать переходники на USB-C ради того, чтобы пользоваться старой техникой через новый стандарт подключения. Но по мере того, как старые девайсы выходят из использования, USB-C получает все более широкое распространение.

Что такое USB 3.1?

USB 3.0 и USB 3.1 – протоколы передачи данных при подключении по USB. Данные термины не относятся к физическому описанию разъемов. Они указывают, на какой скорости устройство способно обмениваться данными.

Стандарт USB 3.0 своим появлением положил начало цепочке важных изменений. Прежде всего он потребовал модифицировать конструкцию Type-A, чтобы расширить возможности подключения (так начал разрабатываться стандарт USB-C). Последующие изменения коснулись по большему счету только скорости передачи данных.

Протокол USB 3.1 и порт USB-C разрабатывались параллельно, именно поэтому USB-C всегда работает через USB 3.1 (хотя технически можно реализовать в нем и USB 2.0). На данный момент существуют два поколения USB 3.1: USB 3.1 Gen 1 и USB 3.1 Gen 2. Второе расширяет исходные возможности USB-C, например, позволяет передавать данные на скорости до 10 Гбит/с.

Порты USB-A и USB-C могут поддерживать различные протоколы – от USB 2.0 до USB 3.1 Gen 2. Обычно эта информация указана в технических характеристиках устройства. Однако ситуация осложняется тем, что производители используют разные наименования протоколов, и иногда возникает путаница: USB 3.1 Gen 1 ошибочно называют USB 3.0.

USB 3.1 имеет совместимость с другими USB-соединениями: если порт ноутбука поддерживает протокол USB 3.1, к нему можно подключить старую флешку с USB 2.0. Но есть пара нюансов: для использования разъема Type-C может потребоваться адаптер, а максимальная скорость передачи данных возможна только в том случае, если USB-кабель и подключаемое устройство ее поддерживают.

Вместо заключения

Слишком сложно? Тогда запомните основное.
