Что такое tir оптика в фонаре
Что такое tir оптика в фонаре
Чем отличаются разные фонари Panda?
Полностью разобраться в отличиях и выбрать подходящий фонарь можно в статье «Сравнительный обзор налобных фонарей Panda».
Нужно ли перед первым использованием несколько раз «раскачать» Li-Ion аккумулятор?
Нет, Li-Ion аккумуляторы не требуют дополнительных циклов разряда-заряда, достаточно просто зарядить аккумулятор и пользоваться. В дальнейшем Li-Ion также можно (и даже рекомендуется) заряжать по необходимости, не дожидаясь полного разряда.
Что такое нейтральный свет и зачем он нужен?
Обычно в светодиодных фонарях устанавливаются «холодные» светодиоды, с цветовой температурой 6000-8000К. Такой свет визуально воспринимается более ярким, но значительно хуже передает цвета и оттенки, а также сильно слепит отраженным светом от близлежащих объектов и утомляет глаза.
В большинстве фонарей профессиональной серии YLP используются нейтральные светодиоды (3800-5500К). Такой свет приближен к естественному солнечному, и обеспечивает не только более комфортное изображение, но и лучше подходит для условий с высокой долей отраженного света — дождь, туман, высокая влажность, пыль, наличие отражающей свет объектов и т.п.

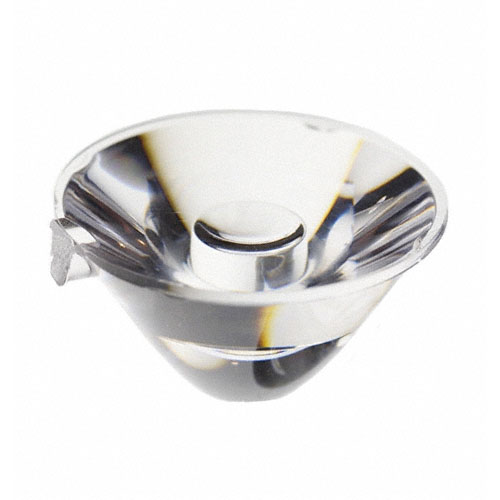

Что такое TIR-оптика?
TIR-оптика построена на эффекте полного внутреннего отражения на границах сред (Total Internal Reflection). В отличие от рефлектора и асферической линзы, TIR-оптика позволяет преобразовать весь свет светодиода и сформировать его нужным образом, различной ширины и насыщенности. TIR может использоваться для формирования как узкого (Albatross, Falcon), так и широкого луча (Gryphon G15, G18, G180, Escort T95), а также обеспечивать заливной ближний свет (Panda 2M, 2R).
Что такое Hi-CRI и нужно ли это мне?
High-CRI — обозначение источников света с высоким индексом цветопередачи (Color Rendering Index), и рассчитывается относительно идеального источника той же цветовой температуры. Значение CRI для обычных диодов обычно составляет 65-80 единиц, то есть свет фонаря немного искажает естественные цвета освещаемых предметов. В фонарях с повышенной цветопередачей значение CRI может достигать 85-95 единиц, такие светодиоды обеспечивают значительно более естественную цветопередачу. Фонари с High-CRI оптимальны для работ, требующих высокой точности передачи цветов — но многие с удовольствием используют их и в обычных бытовых задачах.
Почему в некоторых ваших фонарях нет памяти режимов?
Память режима удобна для тех пользователей, которые обычно работают в каком-то одном режиме яркости. Люди, которым приходится часто пользоваться разными режимами, зачастую предпочитают фонари без памяти, но позволяющие быстро и однозначно получить доступ к любому нужному режиму. В некоторых фонарях YLP (Albatros A12, Falcon FH5, Gryphon G18, G180, Panda 2M, 2R) предусмотрена возможность выключить или включить память режимов, по желанию.
От чего зависит длительность работы фонаря?
Длительность работы каждого конкретного фонаря зависит в первую очередь от выбранного режима яркости и энергоемкости используемого элемента питания. В фонарях для длительной работы на высокой яркости мы рекомендуем использовать современные Li-Ion аккумуляторы формата 18650, с рабочим напряжением 3.6-3.8V и реальной емкостью от 2600mAh. Также обращаем внимание, что многие «ноунейм» аккумуляторы с очень высокой заявленной емкостью (4800, 6800, 9000 mAh и т.п.) в реальности хороши только цифрами на этикетке; максимально достижимая емкость элементов 18650 на данный момент — 3500-3600mAh. Поэтому рекомендуем пользоваться только качественными аккумуляторами от проверенных производителей.
Могут ли ваши фонари работать с незащищенными Li-Ion аккумуляторами 18650?
Мы рекомендуем нашим покупателям использовать только защищенные Li-Ion аккумуляторы, с точки зрения безопасности при хранении, транспортировке, использовании зарядных устройств неизвестного качества. Мы знаем, что многие пользователи предпочитают незащищенные аккумуляторы, и стараемся обеспечить их поддержку в большинстве фонарей на одном элементе 18650; тем не менее, мы не можем рекомендовать незащищенные 18650 с точки зрения безопасности.
Что такое люмены по стандарту ANSI?
Стандарт ANSI FL1-2009 описывает методы измерения характеристик фонарей, и используется большинством современных производителей. Световой поток (люмены) измеряется в интегрирующей сфере не менее чем через 30 секунд после включения фонаря. К сожалению, в фонарях большинства ноунейм-производителей заявленные цифры не соответствуют реальности, в лучшем случае отражая только расчетный световой поток светодиода (без потерь на оптику и нагрев), в худшем — просто взяты с потолка.
Почему фонарь с меньшим количеством люменов светит дальше?
Дальность света фонаря зависит не только от светового потока (люменов) — но и от фокусировки фонаря, то есть от того, насколько узкий луч формируют эти люмены. В то же время, слишком узкий луч будет менее удобен для работы на ближних дистанциях. Под различные задачи мы рекомендуем использовать разные фонари, ориентируясь как на освещенность в центре луча, так и на оптимальную ширину света и время работы в нужных режимах яркости.
TIR оптика
Искренне рады видеть Вас на нашем независимом проекте о фонарях и осветительной технике!
Что Вам даст регистрация на нашем проекте:
— Возможность участия во всевозможных акциях, конкурсах и лотереях постоянно проходящих на форуме
— Возможность пользоваться скидками и бонусами, которые предоставляют различные популярные магазины специально для наших форумчан
— Возможность побывать в роли тестеров новейших разработок фонарей и их комплектующих
— Возможность неограниченного доступа к закрытой технической информации и некоторым интересным разделам форума
— Возможность полного отключения рекламы на форуме
— Возможность настройки форума по своему вкусу и предпочтениям (подробнее тут)
— Возможность использовать полноценный высокоточный «поиск» по форуму (для гостей он закрыт во избежание излишней нагрузки)
и много других приятных привилегий
Надеемся, что Вам у нас понравится!
Давно интересуюсь TIR, захотел разобраться что это такое. Перевел и чуть дополнил небольшую заметку компании Ledil. Может быть кому-то пригодится. Так-же приветствуются исправления/дополнения.
Конструкция TIR линз как правило осесимметрична, что дает хорошее круглое световое пятно. Линзы могут быть разработаны специально для работы с массивом диодов или иметь детали, облегчающие монтаж линзы.
TIR линза или Отражатель
Принципы работы TIR линзы и отражателя одинаков, но TIR линза лучше контролирует поток света. С отражателем большая часть светового потока «не касается» самого отражателя и его распределение никак не контролируется. Это различие легко можно увидеть, узкое световое пятно отражателя обычно не имеет таких четких границ, как в случае с использованием TIR линзы.
TIR оптика
Искренне рады видеть Вас на нашем независимом проекте о фонарях и осветительной технике!
Что Вам даст регистрация на нашем проекте:
— Возможность участия во всевозможных акциях, конкурсах и лотереях постоянно проходящих на форуме
— Возможность пользоваться скидками и бонусами, которые предоставляют различные популярные магазины специально для наших форумчан
— Возможность побывать в роли тестеров новейших разработок фонарей и их комплектующих
— Возможность неограниченного доступа к закрытой технической информации и некоторым интересным разделам форума
— Возможность полного отключения рекламы на форуме
— Возможность настройки форума по своему вкусу и предпочтениям (подробнее тут)
— Возможность использовать полноценный высокоточный «поиск» по форуму (для гостей он закрыт во избежание излишней нагрузки)
и много других приятных привилегий
Надеемся, что Вам у нас понравится!
Давно интересуюсь TIR, захотел разобраться что это такое. Перевел и чуть дополнил небольшую заметку компании Ledil. Может быть кому-то пригодится. Так-же приветствуются исправления/дополнения.
Конструкция TIR линз как правило осесимметрична, что дает хорошее круглое световое пятно. Линзы могут быть разработаны специально для работы с массивом диодов или иметь детали, облегчающие монтаж линзы.
TIR линза или Отражатель
Принципы работы TIR линзы и отражателя одинаков, но TIR линза лучше контролирует поток света. С отражателем большая часть светового потока «не касается» самого отражателя и его распределение никак не контролируется. Это различие легко можно увидеть, узкое световое пятно отражателя обычно не имеет таких четких границ, как в случае с использованием TIR линзы.
Улучшение световых характеристик светодиодов
Светодиодные модули и лампы могут быть сконструированы различными способами, исходя из целей обеспечения желаемого результата освещения, которое требуется для конкретных случаев. В этой статье сравниваются два альтернативных подхода, основанных на излучателе небольших размеров (компакт –излучателе) (compact emitter) в сочетании с дополнительным использованием линз полного внутреннего отражения (TIR-Total Internal Reflection), либо рефлектора, основанного на чипе-борт (chip-on-board) массиве.
Тем не менее, в данной статье также рассматривается сравнение светодиодных модулей и ламп по энергопотреблении и световой отдаче, которые могут дать совершенно разное представление о производительности этих источников света.
Сравнение
Для сравнения возьмем обычные лампы накаливания, применяемые повсеместно. При сравнении ламп накаливания основными параметрами являются их мощность в ваттах, и все мы имеем четкое представление о том, насколько ярче лампа 100W в отличие от лампы 60W.
Появление светодиодов сформировало более широкий выбор осветительной продукции, и в первую очередь потому, что разработчики доказывают намного большую эффективность светодиодного освещения в сравнения с освещением лампами накаливания. Как известно, одной из основных сравнительных характеристик ламп освещения, включая мощность, является отношения яркости к мощности – световая отдача (лм / Вт).
Так как светодиодные лампы имеют более сложную конструкцию, чем лампы накаливания, многие факторы, такие как тип излучателя, плата, на которой установлен излучатель, электр. схема, способ фокусировки и проч. сильно влияют на осветительные особенности ламп.
Световая отдача, используемая для сравнения светодиодных ламп, часто может ввести покупателя в заблуждение, если дело касается именно направленного освещения.
Необходимо иметь ввиду…
Несмотря на то, что конструкции светодиодных излучателей постоянно совершенствуются, для подавляющего большинства случаев, а именно- здания архитектуры, дороги, сцены, данной освещенности часто не хватает. Причина заключается в том, что светодиодный источник часто излучает световой поток слишком рассеянно.
Для того, чтобы получить направленный свет, необходимо использование дополнительной оптики, которая дает возможность направлять световой поток. Направленные световые лучи распространяются параллельно, хотя этого и не заметно из-за дифракции. При этом, чем меньше источник света, тем более значителен эффект применяемой оптики. Кроме того, направленность света также может улучшить однородности цвета, помимо его распределения.
Для сравнения характеристик оптики для коллимации пучка, часто ссылаются на угол или угловую ширина (FWHM). Это угловая ширина интенсивности пучка, которая на краях составляет половину максимальной интенсивности в центре пучка. Этот угол является хорошим способом для классификации оптики, хотя, часто на практике, в зависимости от оптического дизайна, оптики с одинаковыми углами обзора может часто отличаться.
Рефлекторы и линзы
Многие объекты освещения, в частности, вышки, улицы, сцены, требуют яркого сфокусированного освещения, а значит, и большой мощности.
Если же рассмотреть особенности компактных, но с высокой световой плотностью излучатели, то можно констатировать, что эти излучатели достаточно мощны, чтобы обеспечить необходимую яркость, но достаточно малы по физическим размерам, чтобы это свойство было полностью использовано. Применяя оптику TIR, удается достигнуть полного использования этой особенности путем применения практически всего излучаемого света, направленного на поверхность. Это недорогой и эффективный способ применим только с ярким, но малым по размеру излучателем.
На рис. 1 показаны примеры оптики с углами обзора от 8 ° до 45 °, используемые для излучателей с малым размером. Данный вид линз позволяет не только собрать световые лучи и преобразовать их в направленный поток, но и обеспечить высокую оптическую эффективность и однородность цвета, сохраняя при этом компактный форм-фактор.
Рисунок 1. Типы линз
TIR линзы в сравнении с отражателями
Для того чтобы сравнить производительность TIR-линзы и рефлектора, были взяты два светодиодных модуля. Один модуль, светодиод Engin, представляющий собой компактный LZC излучатель с линзой TIR (24 ° угол обзора) и тот же светодиод с рефлектором на основе COB- массива. Оба модуля были созданы для одинаковых условий и их технические характеристики были подобраны настолько близко, насколько возможно.
В таблице 1 показаны три основные различия в производительности между этими модулями.
Таблица 1. Сравнительная характеристика линз (размер обоих линз: 45мм в диаметре, 25мм в высоту)
На рис. 2 показано измеренное распределение интенсивности света по углам обзора. Видно, что угол (в данном случае 24 °) не раскрывает всех возможностей, TIR-линзы дает гладкий, хорошо видимый переход интенсивности, в то время как распределение интенсивности в случае с рефлектором более широк.
Рисунок 2. График распределения света.
Это, пожалуй, более наглядно проявляется в 3D графике, показанном на рис. 3, где профиль TIR на основе модуля показывает равномерный переход в сторону центра пучка света, а пример с рефлектором показывает более «рваный» переход в сторону центра интенсивности светового пучка, следовательно, задействована только незначительная часть энергии при использовании рефлектора.
Следовательно, 28% излучаемой энергии при применении отражателя теряются, в случае же использования TIR оптики это всего лишь 6%.
Выводы
В реальных условиях при сравнении светодиодных модулей и ламп по количеству потребляемой энергии, либо по световой отдаче, можно столкнуться с достаточно неточным представлением об этих источниках света.
Нужен новый способ световой производительности, учитывающий долю потерь энергии, которая имеет место, а не общая яркость в люменах. Термин «световая эффективность», возможно, будет принят для описания «полезной» яркости, именно используемой.
Другие факторы, такие как цвет и однородность распределения света по-прежнему должны быть рассмотрены, но «световая эффективность» более точна, чем все остальные характеристики, используемые в настоящее время. Сравнение между модулями с рефлектором и TIR- оптики ясно свидетельствует о необходимости такого дополнения.
Да будет свет!

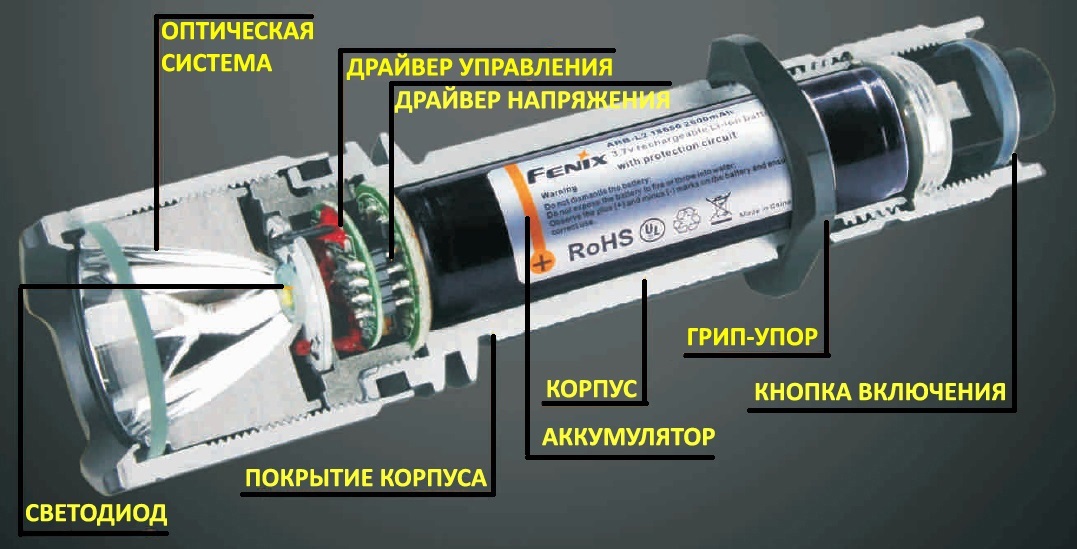

Рассмотрим подробнее, как устроен тактический фонарь:
Оптическая система- это отражатель, либо ТИР- оптика.
Отражатели производятся из алюминия, которому придают параболическую форму, имеющий КПД отражения света более 80%. От глубины и диаметра отражения отражателя напрямую зависит дальность свечения фонаря, угол расхождения центрального луча и баковая засветка.

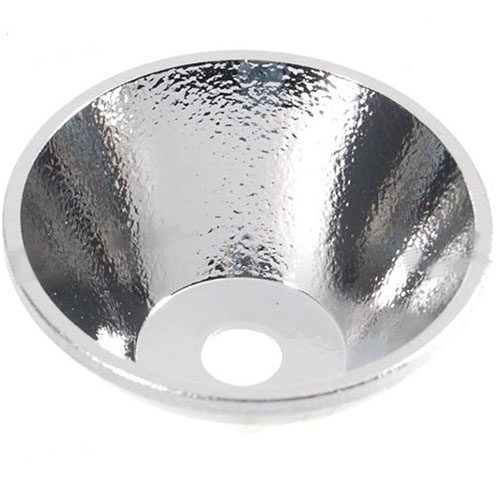

Отражатели бывают текстурированными ( «мятыми») и гладкими (зеркальными). Текстурированная поверхность дает плавный переход в яркости от центрального луча к боковой засветке. Гладкий же имеет резкий переход в яркости с сильно выраженным центральным лучом.
Отражатель не только формирует луч света, но и защищает светодиод от перегрева.
ТИР оптика представляет собой прозрачную пластиковую линзу, такой же параболической формы, работающей за счет полного преломления света. Имеет более высокий КПД ( в районе 90%). При этом ТИР оптика тяжелее отражателя, склонна к перегреву, и придает свету плавный переход от центрального луча к боковой засветке. Такая оптика не очень распространена в подствольных фонарях.
Источник света.
Источником света является светодиод. В наше время, светодиодные фонари практический полностью вытеснили ксеноновые лампы, лампы накаливания и галогеновые лампы, так как по характеристикам они существенно лучше- высокий КПД, большой ресурс работы и не уступают яркости.
В качественных современных подствольных фонарях используются 2 вида светодиода: CREE XP-G2 R5 (холодный, белый свет), CREE XP-G2 R4 (теплый, желтоватый свет) и CREE XM-L2 U2 (холодный, белый свет), CREE XM-L2 T6 (теплый, желтоватый свет).
Какой же стоит выбрать свет- холодный или теплый?
Холодный свет обладает сильной яркостью и достаточно сильно слепит ( для тактического фонаря то что нужно), также более контрастно освещает объекты.
Предметы освещаемые теплым светом имеют более естественные цвета. К примеру, с теплым светом лучше видна кровь, что очень хорошо для охотничьего фонаря при поиске подранков. Плюс- теплый свет лучше пробивает туман.
«У подствольного фонаря на светодиоде CREE XM-L2 U2 яркость может достигать 1100 люмен, а на CREE XP-G2 R5 670 люмен. Однако это не значит, что фонарь на CREE XM-L2 будет светить дальше. Дело в площади кристаллов – чем она меньше, тем сильнее получается сфокусировать луч, и тем дальше будет светить фонарь.
На фотографии чуть ниже хорошо заметна разница (с левой стороны светодиод CREE XP-G, с правой CREE XM-L2). При прочих равных условиях чтобы иметь дальность свечения как у CREE XP-G2 надо, чтобы яркость светодиода CREE XM-L2 превышала в 2.5 раза.»
На карабин же лучше купить дальнобойный подствольный фонарь со светодиодом CREE XP-G2, это существенно повысит дальность обнаружения цели.
Драйвер управления тактическим фонарем.
Драйвер отвечает за количество режимов и способ их переключения. Некоторые модели фонарей можно даже программировать- менять число режимов, их яркость, частоту мерцания (стробоскопа), тип яркости и так далее.
Драйвер может быть повышающий, понижающий либо совмещенный.
Повышающий- яркость фонаря не снижается. Он повышает напряжение аккумулятора до нужного напряжения. Однако, эти драйверы очень чувствительны к типам элемента питания, так как при превышении напряжения фонарь может сгореть. Такой драйвер редко применяется в тактических фонарях.
С понижающим же можно использовать и батарейки CR123 и аккумуляторы 18650. Но у таких фонарей будет падать яркость по мере разряда аккумулятора. Этот вид драйвера используется чаще.
Ну и совмещенный, или «с полной стабилизацией яркости» способен поддерживать яркость постоянной и использует любые элементы питания, подходящие по размеру. Лучший вариант для подствольного фонаря.
Покрытие корпуса и сам корпус
Чаще всего используется анодирование 3 степени, обладающие наибольшей стойкостью. Корпус же почти всегда сделан из авиационного алюминия.
Элементы питания
Грип-упор
Удобная вещь для удержания тактического фонаря разными видами хватами. Так же фонарь не выскальзывает из руки в перчатках. Для подствольного применения его можно снять.
