Что такое subsonic на моноблоке

Как настроить усилитель (Gain, LPF, HPF)

Содержание:

Настройка усилителя | основы

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain \ Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его по умолчанию примерно на 20-25 Hz. При углубленной настройке, сабсоник выставляется для предотвращения чрезмерного хода диффузора. Поочередно включаются синусы ниже частоты настройки корпуса сабвуфера и по наблюдению за величиной хода диффузора выбирается нужное значение.

Bassboost

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz. При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Регулятор фазы (Phase)

Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.

Master/Slave

Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.

Видео

Читать еще:

Полезный материал? Поделитесь, если так:Нажмите кнопку, чтобы поделиться материалом:

Источник

Subsonic фильтры – что это и как их использовать?

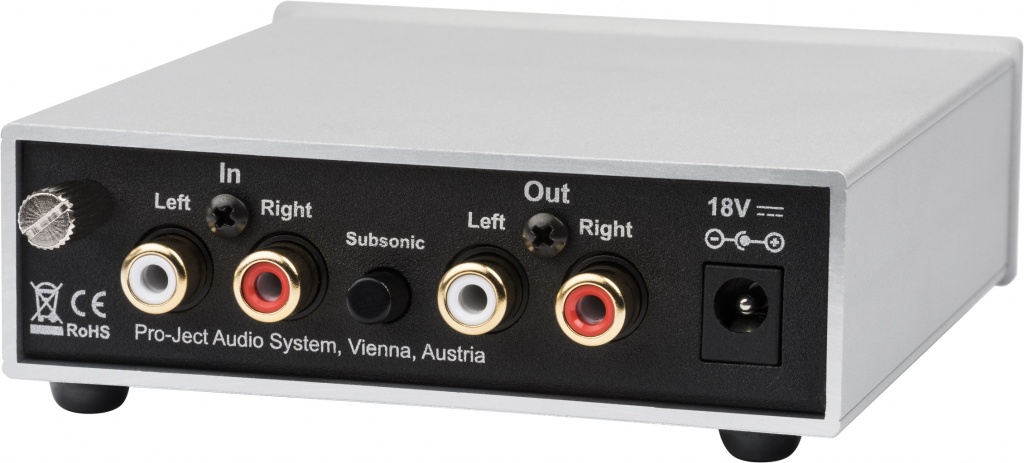

На многих фонокорректорах имеется кнопка, включающая так называемый Subsonic-фильтр (фильтр инфранизких частот). Для чего он нужен и можно ли без него обойтись? Давайте разберемся.

Как следует из названия, этот фильтр служит для подавления сигнала на самых низких частотах – со значения 15-20 Гц и до 0 Гц. Действительно, на музыкальных записях нет «полезного» сигнала на этих частотах, за исключением басовых нот синтезаторов или самых нижних регистров больших органов. Но даже при его наличии на винил нельзя записать звук такой низкой частоты. В то же время, чтобы не затрагивать полезный сигнал выше 20-25 Гц, характеристика среза этого фильтра должна быть достаточно крутой. Однако, если на инфранизких частотах на виниле нет «жизни», то с каким же тогда сигналом имеют дело фильтры Subsonic?

Определяем причину

Виниловая пластинка, даже новая, на самом деле имеет некоторые неровности поверхности. Любая такая деформация винилового диска будет считана звукоснимателем и приведет к появлению на выходе проигрывателя инфранизкочастотного сигнала, наложенного на основной музыкальный сигнал.

Например, наличие на поверхности пластинки одного такого искривленного участка (при прослушивании на скорости 33 1/3 об / мин) приведет к появлению на выходе проигрывателя сигнала с частотой 0,55 Гц. При других условиях значение частоты этого сигнала может достигать 10-15 Гц.

Кроме того, тонарм и звукосниматель имеют собственные резонансы, которые дополнительно усиливают инфрачастотный сигнал. А довершает дело фонокорректор, характеристика RIAA-коррекции которого обеспечивает максимальное усиление сигнала именно в этом диапазоне. В результате, на вход усилителя аудиосистемы поступает сигнал о большой составляющей в инфрачастотном диапазоне, не несущий какой-либо полезной информации. А большинство современных усилителей высокого класса могут воспроизводить такой сигнал и с успехом передают его на колонки.

Нежелательные колебания

Согласно своим паспортным данным, ни одна обычная Hi-Fi колонка не способна воспроизводить сигнал ниже 20 Гц. Однако, это верно лишь отчасти. Существует такое явление, как «раскачка» НЧ-динамика, состоящая в неконтролируемых отклонениях его диффузора на очень низких частотах. Инфранизкочастотные сигналы, попав на вход колонки, приведут именно к такому эффекту. Особенно сильно подвержены «раскачке» динамики колонок с фазоинвертором, но наблюдается этот эффект и у акустики в закрытых корпусах.

В результате, большое количество энергии усилителя будет потрачено впустую на воспроизведение сигнала, которого на самом деле нет в музыке. Присутствие такого инфрабаса приводит к росту интермодуляционных искажений и перегрузке усилителя.

Многие аудиофилы не используют фильтры Subsonic (даже при их наличии), полагая недопустимым любое лишнее вмешательство в звуковой сигнал. Однако мы рекомендуем все-таки лично оценить качество звучания системы с проигрывателем винила, как с задействованным фильтром, так и без него.

По оценкам многих экспертов, в системе с включенным фильтром Subsonic звучание становится более насыщенным и динамичным, с более сбалансированным среднечастотным диапазоном и точнее сфокусированными басами. Стереокартина приобретает большую трехмерность и звук в целом становится прозрачнее и быстрее.

Природа этого явления, возможно, состоит в том, что энергия усилителя не расходуется на воспроизведение «лишнего» инфрабаса, а движения диффузоров НЧ-динамиков в колонках становятся более контролируемыми и точными. Разумеется, использование Subsonic фильтра не исключает необходимости точного согласования картриджа и тонарма по резонансным частотам и весу. Одной из причин возникновения эффекта раскачки диффузоров басовиков может стать недостаточное механическое демпфирование самого проигрывателя или наличие акустической обратной связи между ним и колонками системами.

Все эти факторы также нужно учитывать и при необходимости уделять время на их устранение. Но наличие Subsonic-фильтра в системах с проигрывателем винила в любом случае можно считать, если не обязательным, то очень желательным. Эта функция позволит эффективно защитить колонки и усилитель от инфранизкочастотных сигналов, но при желании вы всегда сможете отключить ее.

Источник

Как настроить сабсоник на моноблоке?

Bass boost freq как настроить

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его примерно на 20 Hz.

Bassboost

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

Как убрать шум, наводки. Как настроить автозвук, установка моноблока, подключение разводка

где DK Sound
там Автозвук

полная

Ц Е Н ЫКак настроить моноблок—настройки моноблока GAIN / LEVEL LPF SUBSONIC / HPF Bassboost

Как устранить шум — убрать визг, гул, свист…

Экспресс инструкция для наших клиентов 🙂

Автозвук в авто, установка автозвука, подключение магнитолы, настройка, подключение усилителя, установка динамиков, разводка акустических проводов.

Итак, Вы приобрели комплектсабвуфер+моноблок и всеустановили. Отнастройки системызависит на сколько Вы будете довольны этим приобретением и как долгосистемаВам прослужит. Сразу хочу отметить, что не стоит доверятьнастройкудорогостоящего железа своим друзьям, которые «понимают» и различным личностям, квалификация которых также под вопросом, в конечном итоге деньги то ваши 😉 Поэтому лучше один раз набраться терпения и изучить.

подключение усилителя, установка и настройка мид-басса, установка высоких, установка магнитолы, аудиоподготовка автомобиля.

1-е Головное устройство штатное(завод).
В случаеустановки усилителяс штатным ГУ(сокр.головное устройство) требуется использование преобразователя сигналас высокого уровня на низкий. Как правило такиепреобразователяимеют две регулировки на корпусе, их следует установитьв среднее положение, т.е. выкрутить на половину. Если в Вашем моноблокеуже естьвстроенныйпреобразователь аудиосигнала и поддержкаподключенияпо высокому уровню, то крутить вам соответственно нечего. В обоих случаях наштатном ГУследует выставитьрегулировки эквалайзерав 0, т.е. никакихBass+3 быть не должно. Этойнастройкой вы искажаете сигнал.

установка усилителя, установка и настройка мид-басса, установка высоких, установка магнитолы аудиоподготовка автомобиля. Автостудияв Саратове по установке автозвука.

2-е ГУPioneer, Alpine,JVCи т.п. Заходим внастройки эквалайзера, выставляем все в ноль.Тонокомпенсациюилиloudnessвыключаем. Bassboostилиусиление басавыставляем также в ноль. Фазу оставляем в положение норма. Заходим внастройки кроссовера(если они есть) и выбираем частоту среза63 Hz икрутизну спадане ниже 12db\Oct,уровень сигналаоставляем 0. ЭточастотаДО которой будет воспроизводить звукнашсабвуфер, акрутизна спада отвечает за то, на сколько резко будетзатухать сигналвыше от выбранной частоты. Стоит отметить, что на некоторыхголовных устройствах, напримерAlpine, естьнастройка, которая регулирует уровеньвыходного сигнала, с ее помощью вы можете как убавить, так иприбавить громкостьна выходе, без искажений.

ТехсервисD.K.Sound предлагает услуги по устранениюшума, наводок в автозвуке, подключению автомагнитолы, моноблока, динамиков, услуги по разводке, настройка магнитолPioneer, Kenwood, установкаакустикиPrology, Alpine, Kenwood, установка аудиокомпонентовSwat и многих других.

— переключатель есть только на тех моноблоках, которые умеют моститься. Если у вас одинмоноблок, то переключатель должен бытьв положении Master.

Подбориустановка усилителей разныхмарок.Автозвук Саратоваdksoundгарантируетвысокое качество настройки звукав Вашемавтомобиле.

DK Sound производитзамерзвукового давления,изготовление уголков,стоек под рупора.Мы предлагаем Вамуслугипонастройке, подбору автозвука.

Ценыискидкина услугиВас приятно удивят.

Как устранить шум, убрать наводки

Автозвук
D.K.Sound
Вся правда оустановкеавтозвука.

Прайс-лист DK Sound предлагает различныеуслуги:

Как настроить моноблок для сабвуфера в машине

Сабвуфер – незаменимая вещь для тех, кто хочет получить полное наслаждение от прослушивания музыки. Но беда в том, что мощности магнитолы не хватает для его нормальной работы. Приходится подключать усилитель. И монтаж – это только половина дела. Нужно знать, как настроить усилитель правильно. Об этом и не только мы поговорим в нашей сегодняшней статье.

Как подключить?

Давайте посмотрим, как подключить усилитель в машине:

Разбираемся с конструкцией

На задней стороне любого усилителя имеется панель с разъемами. На ней есть два раздельных блока. Первый блок — «Фронт» — предназначен для передних каналов. Второй — «Реар» — служит для подсоединения задних динамиков или же сабвуфера. Именно этот блок мы будем настраивать.

Регуляторы акустических усилителей

Процесс настройки автомобильного усилителя заключается в изменении параметров, каждый из которых имеет отдельную функцию. Для настройки даже на самом простом усилителе имеются органы управления:

Кроме того, на задней панели имеется переключатель, регулирующий частоту среза фильтров. «Левел» — это регулятор для настройки уровня мощности. А с помощью «Басс Буста» можно усилить низкие частоты, однако усердствовать сильно не стоит.
