Трассировка лучей. Современные возможности видеокарт
Содержание
Содержание
Технология построения реалистичных сцен методом трассировки лучей (ray tracing) известна уже несколько десятков лет, но только пару последних лет она полноправно заявляет свои права в сфере компьютерных игр. Тем самым переставая быть инструментом, применяемым сугубо в профессиональной сфере, постепенно становясь ближе простому обывателю.
Виртуальные фотоны
Технологии в сфере графики обычно сложно объяснить и максимально доступно разложить по полочкам, но в случае с трассировкой лучей — все довольно просто. Сама идея построения картинки, можно сказать, взята из реальной жизни, а в ее основе лежат процессы из школьного курса физики. Суть идеи — просчет поведения луча света при преломлении и отражении от моделируемого объекта. При этом в расчет берутся, как интенсивность виртуального луча (его освещенность), так и его взаимодействие с другими объектами, другими виртуальными лучами и источниками света. В результате чего, пользователь на экране монитора наблюдает изображение, максимально приближенное к тому, что он привык видеть в реальной жизни.
По сути, в цифровую среду перенесена работа света из реального мира. Виртуальный фотон движется из исходной точки и по пути взаимодействует с объектом. В точке соприкосновения с моделью его дальнейшее движение определяется свойствами самого объекта. Световой луч может быть полностью поглощен темным объектом, или отражен его зеркальной поверхностью.
Технология трассировки лучей пытается максимально реалистично отобразить объекты и их взаимодействие со светом так же, как это происходит в реальном мире.
Такое сходство рейтрейсинга с процессами, происходящими в реальном мире, делает его довольно успешной техникой 3D-рендеринга. Даже в «кубических» играх наподобие Minecraft, картинка выглядит довольно реалистично, насколько это конечно возможно.
Основная проблема — такая насыщенная среда довольно сложно поддается моделированию. Воссоздание процессов работы света в реальном мире — очень сложный и требовательный к вычислительным ресурсам процесс. Для примера, при расчете одного кадра с разрешением Full HD потребуется одновременно просчитать 2073600 виртуальных лучей, каждый их которых, прежде чем сформирует один пиксель на экране, по пути следования будет взаимодействовать не с одним десятком своих «сородичей». При этом не стоит забывать, что речь идет о динамичной сцене, а не о статичной картинке, поэтому количество вычислений, при комфортном значении FPS, как правило, составляющих 50–60 FPS, возрастает в разы! Понимание этого процесса объясняет наличие огромных серверных ферм для рендеринга на киностудиях и студиях визуализации, профессионально занимающихся созданием контента высокого качества.
Главная идея при продвижении трассировки лучей в массы, заключалась в том, что для качественного скачка необходимо было разработать алгоритм, который по сильно зашумленной картинке, полученной в результате всего нескольких проходов (итераций) определял основные параметры создаваемого изображения. А именно: характеристики освещенности сцены, расположение теней и отражений объектов. И, исходя из имеющихся данных, дорисовывал ее до удобоваримого вида.
Это и было ключевым новшеством. Все остальное — уже давно известно визуализаторам. Существует огромнее количество различных программ и плагинов к ним, ориентированных на удаление методом аппроксимации посторонних шумов изображения. Главное в технологии — определение начальных параметров сцены.
Трассировка лучей в игровом контенте
Из-за проблематики, озвученной выше, рядовому геймеру предоставляется урезанная версия технологии, которая не потребует внушительных затрат, но позволит насладиться сочной картинкой, максимально приближенно передающей игру света и теней.
Чтобы сделать рейтрейсинг ближе к народу, производители контента вынуждены идти на определенные компромиссы. Ведь кроме увлекательного сюжета и удобного геймплея, у игры должна быть отменная визуализация, которая полностью погрузит геймера в игровой процесс. Это достигается определенными «уловками» в сфере создания отражений, теней и реалистичного распределения света по игровой сцене.
Отражения
В большинстве игр с трассировкой лучей в настоящее время используется комбинация традиционных методов освещения, обычно называемых растеризацией, и рейтрейсинга на определенных поверхностях, таких как отражения от водной глади и металлоконструкций.
Для создания отражений, помимо стандартных полигонов игровой сцены, определенным ее частям присваивается свойство материала, с необходимым коэффициентом отражения. Встречаясь с такой поверхностью, условный фотон либо отражается под тем же углом (зеркальные поверхности), либо преломляется под заданным углом (другие поверхности). Причем, при использовании рейтрейсинга на матовых поверхностях, отражение сильно зависит от близости объекта к ней. Т. е., чем объект дальше от поверхности, тем более размытым он кажется.
Это важное свойство, которое большинство даже не замечает в реальной жизни, а в игровом процессе такая детализация существенно повышает качество картинки и ее восприятие.
Battlefield V — яркий представитель такого игрового контента. Пользователь во всей красе наблюдает отражения войск и техники на воде, отражение местности на плоскостях пролетающих самолетов, отражение вспышек от взрывов на поверхностях игрового мира.
Создание эффектов тени всегда вызывало у разработчиков кучу сложностей и нестыковок. Есть тени, которые являются просто проекциями объектов. Как правило, они имеют четко очерченные края. Есть более проработанные варианты, так называемые мягкие тени. Они имеют определенную линию перехода, отделяющую тень от полутени, но, к сожалению, в реальной жизни это так не работает.
При создании теней методом рейтрейсинга, виртуальные лучи, исходящие из источника света, при встрече с объектами, сами создадут необходимые области затенения. При этом учитывается не только интенсивность источника света, но и световые излучения, продуцируемые другими объектами. В итоге — наиболее соответствующий реальным условиям результат.
Наиболее интересно реализовать динамику и реализм теней на данный момент удалось разработчикам компьютерной игры Shadow of the Tomb Raider.
Освещенность
Если, что называется «по-честному», просчитывать всю освещенность сцены, то необходимо учитывать абсолютно все световые лучи присутствующие в ней. А это очень и очень ресурсоемкая задача!
Поэтому для трассировки лучей в играх, во-первых, используется определенное количество источников света, а во-вторых, количество итераций рейтрейсинга тоже строго ограничено. Этот трюк позволяет сделать картинку живой и реалистичной, но в то же время не перегружает графическую подсистему ПК.
Пока еще в редких играх используется полная трассировка лучей для просчета глобального освещения всей сцены. Это самый дорогой в вычислительном отношении способ. Для эффективной работы он нуждается в самой мощной из доступных в данный момент видеокарт. А вот результат вполне может разочаровать, поскольку топовая видеокарта справится с такой задачей в разрешении Full HD, хотя ей вполне по силам без использования рейтрейсинга выводить на экраны изображение 4К. Metro Exodus — пожалуй, единственная игрушка, использующая трассировку лучей для построения всей сцены, хотя в некоторых моментах ее реализация оставляет желать лучшего.
Аппаратная часть
Наиболее удачливой в коммерческом использовании технологии оказалась компания NVIDIA. Ее серия графических адаптеров GeForce RTX — безоговорочный лидер в работе с виртуальными фотонами. Ведь она была специально разработана для решения задач по трассировке лучей.
Компания AMD на данном этапе сохраняет завидное олимпийское спокойствие. Однако это затишье не должно расслаблять конкурентов. Скорее всего, в самом ближайшем будущем, игроманам будет презентована специализированная линейка видеоадаптеров на базе архитектуры RDNA 2, презентованной ранее.
Краткие итоги
С появлением трассировки лучей в игровом сегменте, в первую очередь реализация отражений стала значительно правдивей для пользователя и существенно проще для производителя контента. Во-вторых — появились довольно правдоподобные алгоритмы рассеивания отражений. В-третьих, улучшилось освещение сцен. Как бы не ограничивались и аппроксимировались расчеты освещенности сцены, все же созданные по технологии рейтрейсинга они более правдоподобны и наиболее приближены к реалиям. К тому же, тени созданные по этой технологии «умеют» окрашиваться в зависимости от расположенных поблизости источников света.
Лучи счастья — просто о трассировке лучей
Анонс игровых видеокарт от NVIDIA на базе архитектуры Turing вызвал немало вопросов, и даже спустя некоторое время после выхода «старших» моделей многие из тех вопросов остаются актуальными. Бюджетные видеокарты этой серии ещё не анонсированы, а цены на RTX 2080 Ti, 2080 и 2070 остаются крайне высокими. При этом большинство игр, которые могли бы наглядно продемонстрировать главную особенность нового поколения видеокарт, ещё не вышли (Atomic Heart), или поддержка в них должна появиться лишь в будущем (Shadow of the Tomb Raider).
В этом материале мы попробуем разобраться, почему такой шум в контексте новых видеокарт вызвала именно поддержка трассировки лучей, а не прочие нововведения — память GDDR6, VirtualLink, NVLink и 8K HEVC.
В чём идея трассировки лучей?
Суть технологии звучит достаточно просто: она отслеживает взаимодействие лучей с поверхностями, на которые эти лучи падают. Соответственно, они могут отражаться, преломляться или проходить насквозь.

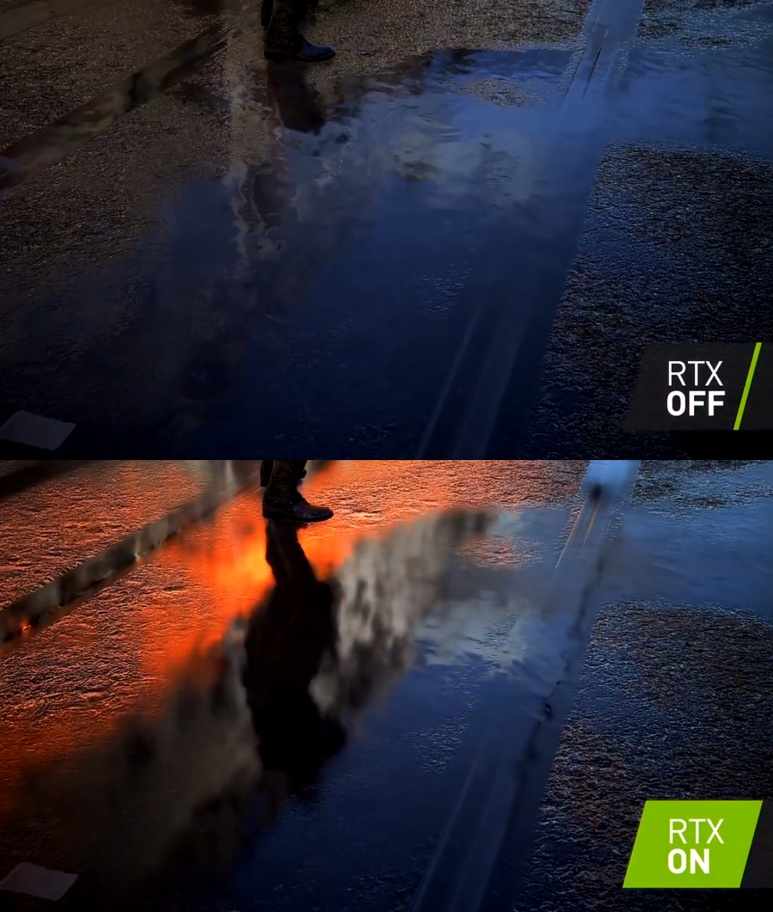

Как видим, главное отличие — появились отражения огня на других объектах. Эти отражения возникли в результате выстрела из танкового орудия. Иначе говоря, добавился новый источник света, и лучи, исходящие от него, были отражены в глянцевом кузове машины, в диске оставшегося колеса и луже. И каким бы странным ни был такой огонь даже на фоне прошлых частей Battlefield, сами эффекты трассировки были показаны очень наглядно и зрелищно.
Но чтобы лучше понять масштаб нововведений, которые могут нас ждать в будущем, проведём небольшой экскурс в историю.
Как родилась технология?
Сама идея трассировки лучей далеко не нова и вполне успешно применялась в области моделирования, а если точнее, в визуализации и рендеринге.
Началось всё с метода «бросания лучей» (ray casting), который был создан для вычисления гамма-лучей, то есть для изучения радиации. Первый вариант для рендеринга был представлен в 1968 году учёным Артуром Аппелем (Arthur Appel). Суть метода заключалась в генерации луча из точки наблюдения (один луч на один пиксель) и поиске самого близкого объекта, который блокирует его дальнейшее распространение. На основе этих данных с помощью алгоритмов компьютерной графики можно было определить затенение данного объекта. Сам термин ray casting появился лишь в 1982 году.
Следующий важный этап начался в 1979-м. Дело в том, что алгоритмы бросания лучей прослеживали путь луча от наблюдателя лишь до столкновения с объектом. Учёный Тёрнер Уиттед (Turner Whitted) продолжил этот процесс. В его алгоритме луч после попадания на поверхность мог создать три новых типа лучей: отражение, преломление и тень. Соответственно, можно понять, что трассировка лучей — это более сложная серия задач, которая не только использует ray casting для определения точки пересечения луча и объекта, но и вычисляет вторичные и третичные лучи, которые могут быть применены для сбора данных. Те, в свою очередь, нужны для расчёта отражённого или преломлённого света.
В начале 80-х в Осакском университете группа профессоров и студентов создала LINKS-1 — компьютер, работающий на 514 микропроцессорах. Устройство было предназначено для создания трёхмерной графики с использованием трассировки лучей. В 1985 году в павильоне Fujitsu на международной выставке в японском городе Цукуба был представлен первый видеоролик для планетарных залов, полностью смоделированный на LINKS-1.
В 1984 году была продемонстрирована BRL-CAD — созданная Баллистической исследовательской лабораторией США система моделирования. Спустя три года для неё был представлен трассировщик (raytracer), особенностью которого была хорошая оптимизация. Общая производительность при рендере доходила до нескольких кадров в секунду, пусть и достигнута она была с помощью нескольких машин с разделяемой памятью. Сама BRL-CAD сегодня относится к программам с открытым исходным кодом и иногда обновляется.
Где трассировка оказалась полезной?
Здание отражает солнечный свет так, что на соседней улице плавятся вещи, а люди не стесняются разогревать еду на тротуаре. Одним из пострадавших стал припаркованный Jaguar XJ, у которого от перегрева растеклись зеркала и эмблема.
Но Walkie-Talkie — не единственное сооружение, доставившее проблемы из-за солнечных лучей. К таким зданиям относятся концертный зал Walt Disney в Лос-Анджелесе и отель Vdara в Лас-Вегасе. Подобный эффект получил название «лучи смерти» (death rays). В 2015 году NVIDIA приводила эти здания как примеры ошибки, которой можно было бы избежать с помощью её новой технологии физически корректного рендеринга.
Выходит, что трассировка уже применяется в 3D-моделировании, но за это время и «железо» стало мощнее, и задачи сложнее. О сложностях и поговорим.
Проблемы трассировки лучей
Главной проблемой трассировки лучей является производительность. Для вычислительной техники нет ничего сложного в том, чтобы просчитать поведение одного луча. Но даже если взять сцену, в которой присутствует один источник света и малое количество предметов, в пределах 10, то лучей будет огромное количество. После каждой смены положения камеры необходимо заново просчитывать все эти лучи.
Когда речь идёт о сложном моделировании важных для науки вещей или о создании фильмов (где используется pathtracing, но и каждое движение известно заранее), там есть время на то, чтобы компьютеры долгое время визуализировали каждую секунду.
Роль Unity, Microsoft и NVIDIA в том, что мы видим сегодня
Сейчас мы подошли к моменту, когда стоит начать говорить именно о трассировке в реальном времени. В играх положение нашего персонажа постоянно меняется, сами объекты тоже двигаются. Всё это делает нашу и без того скверную в плане производительности ситуацию ещё хуже.
В 2008 году Intel показала демонстрационные материалы исследовательского проекта Quake Wars: Ray Traced, основанного на контенте Enemy Territory: Quake Wars. Производительность была на уровне 14—29 кадров в секунду при использовании нескольких четырёхъядерных процессоров и 20—35 кадров с шестиядерными процессорами. Видеокарта была также от Intel, на архитектуре Larrabee, конечные продукты которой так и не поступили в продажу.
В 2009 году NVIDIA анонсировала Optix — бесплатный пакет программного обеспечения для работы с трассировкой на видеокартах. Совместимыми программами стали Adobe After Effects, Autodesk Maya, 3ds Max и другие.

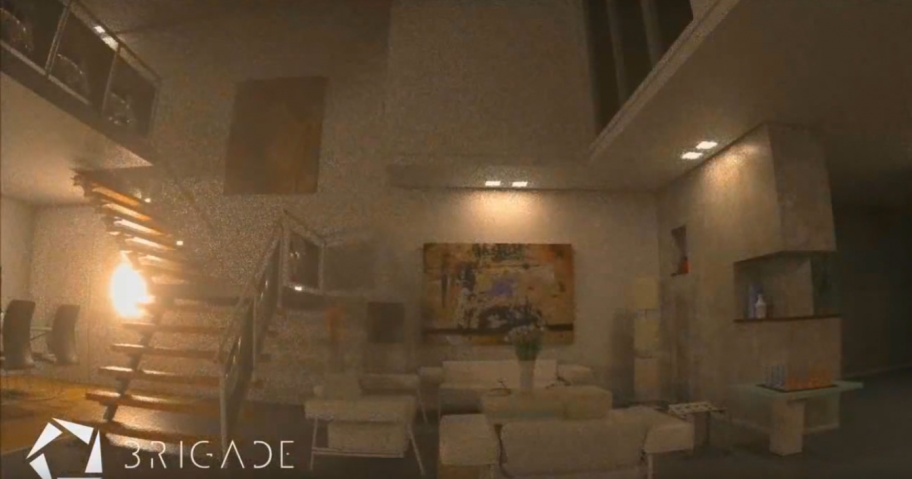

Новейшая история трассировки лучей в играх началась с Brigade, игрового движка, который смог продемонстрировать достойные результаты трассировки в реальном времени. Само собой, они были не такими красивыми, как картинка в Unreal Engine 4 со статическим освещением, но в Brigade можно было менять количество и характеристики источников света и результат был виден сразу. А в UE4 для полноценного итога требовался рендер с помощью актуальной версии V-Ray.
Само собой, такие результаты не могли остаться незамеченными, и Brigade стала частью графического движка OctaneRender, который вошёл в известный вам Unity. В свою очередь, Unreal Engine принял в себя наработки GPUOpen — пакета программного обеспечения, предлагающего расширенные визуальные эффекты.
Microsoft сделала дополнение к API DirectX 12 в виде DXR (DirectX Raytracing). Позже AMD (создатель GPUOpen) ввела поддержку рейтрейсинга в свой API Vulkan.
А уже в этом году NVIDIA анонсировала и выпустила игровые видеокарты на архитектуре Turing, подразумевающей наличие RT-ядер для работы именно над трассировкой лучей и тензорных ядер (Tensor cores). Последний тип ядер достался в наследство от предыдущей архитектуры — Volta, на базе которой существует всего две разновидности продуктов (Titan V и Quadro GV100), и стоят они очень дорого. Тензорные ядра предназначены для более быстрого решения задач глубинного обучения.
О производительности
Как мы помним, при любом движении камеры все лучи в сцене приходится просчитывать заново. Если же в один момент просто замереть, просчёт, скажем так, этого кадра не остановится и будет бесконечно уточнять то, что мы и так уже видим после пары минут простоя. Даже на более слабых в сравнении с RTX картах спустя несколько секунд можно понять, как будет выглядеть итоговая картинка, только на ней будет присутствовать большое количество «шумов».

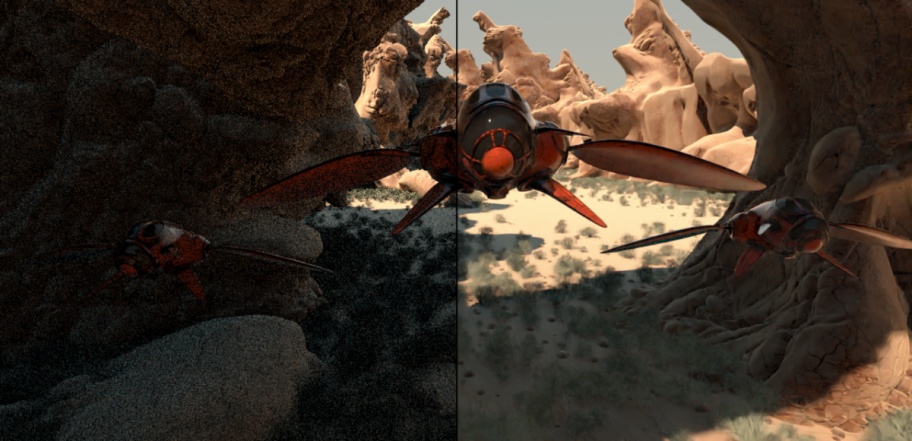

И здесь мы вспоминаем про Optix, в котором с версии 5.0 используется AI-Accelerated Denoiser. Это технология, призванная с помощью натренированных нейронных сетей рисовать картинку, похожую на то, что создавалось с помощью трассировки. В плане затрат мощности такой подход намного проще, но итоговый результат будет хуже, чем полученный с помощью «честной» трассировки.
Что имеем сегодня?
В играх, где нет трассировки лучей, производительность серии Turing дала стандартный прирост производительности для смены поколения в пределах 20% (хоть и не без неожиданностей).
Из игр с трассировкой лучей имеем только Battlefield V. Стоит заметить, что при включении настроек RTX производительность сильно падает. В плане картинки лучше самостоятельно сравнивать то, что получилось, с тем, что показывали на презентации.
В профессиональном софте, как и ожидалось, изменения дали результат в лучшую сторону. Но при выборе помните, что прирост одинаковый не во всех программах: где-то он составляет до 20 % (может и выше), а где-то — десятую долю процента. Например, в OctaneRender сцена Spaceships обработалась на RTX 2080 быстрее на 12 % в сравнении с GTX 1080 Ti.
Больше примеров

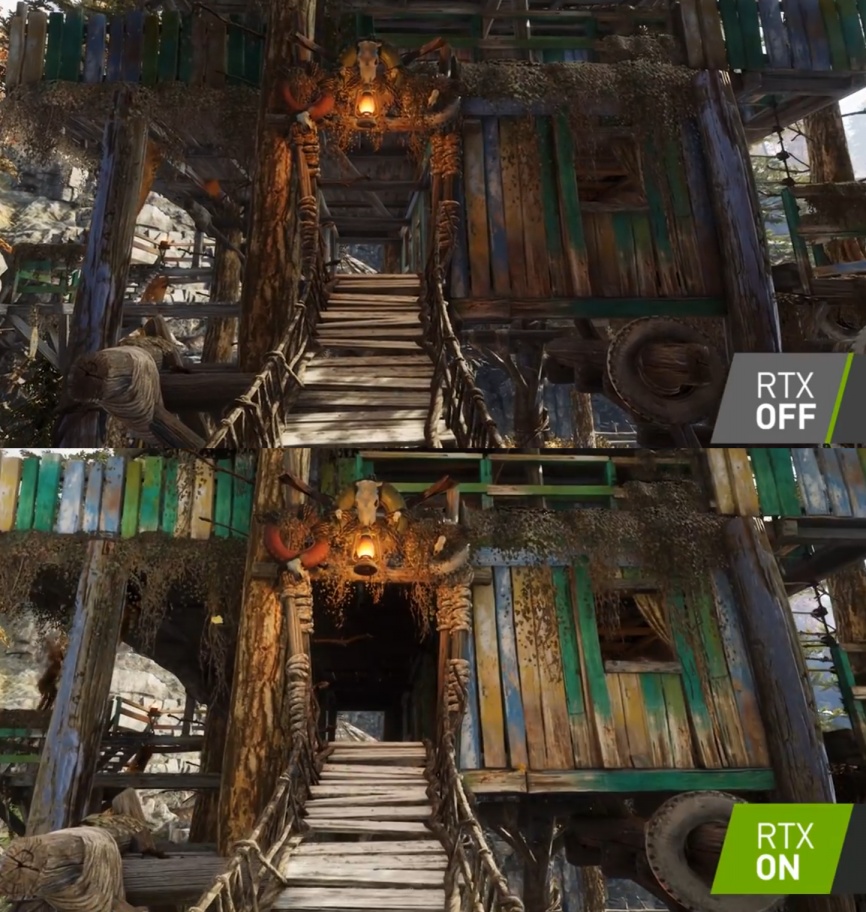

В Atomic Heart кроме более мягкой тени можно заметить, что в варианте без RTX справа от робота в стену будто кто-то бросил пакет кефира. Cо включёнными настройками RTX свет от источников в той области более-менее ровный.
В «Метро: Исход» трассировка лучей смогла повлиять даже на атмосферу. Лично мне новый облик кажется слишком жизнерадостным, но это заметно только при сравнении «до» и «после».
Определённо, трассировка лучей в реальном времени может стать важной ступенью на пути игр к фотореалистичной картинке. Но мы надеемся на скорый приход реалистичных теней, отражений в зеркалах и возможности разглядеть противника за спиной, уставившись на отполированную поверхность.
Текущие результаты слишком ранние, чтобы полноценно говорить о том, стоило ли отложить внедрение трассировки в реальном времени ещё на несколько лет, до появления готовых продуктов со стороны видеокарт, софта и игр. Многое зависит от того, заинтересованы ли в технологии AMD и Intel, — конкуренция дала бы больше уверенности в том, что про текущие наработки не забудут с выходом PlayStation 5 и видеокарт от Intel.
В любом случае Unity в своём докладе упомянула подходящий к концу 2018 год как этап, когда в играх только начала появляться трассировка лучей в реальном времени. По словам компании, широкое распространение технология получит лишь в 2020 году.
Технология интересная, красивая. BF V в некоторых сценах с DXR показывает достаточно красивую и реалистичную картинку, но все это просаживает FPS в 1080p на карточке за 1000$.
Я это к тому, что надо дождаться выхода новых дров и обновлений, может они исправят ситуацию с FPS в BF V, ну и конечно больше игр с данной технологией, что бы оценить ее полностью и ответа AMD в виде карт с поддержкой лучей для потребительского рынка.
Потанцевал технологии пока не раскрыт
пиксель) само по себе увеличилось из-за этих их гигалучей, да. И увеличилось кратно. Но не это самое страшное. А то, что при таком увеличении мы больше не можем использовать никакие ухищрения, которые позволили бы сократить количество самих этих просчётов (фрагментов).
Просто чтоб был понятен масштаб проблемы:
сам стандарт рендеринга (графический конвейер) предполагает целый ряд этапов, на которых часть отрисовываемой геометрии отбрасывается.
Сперва отработал вертексный шейдер. После этого позиции треугольников оказались в экранном пространстве и видеокарта должна отбросить те из них, которые вылетели за экран. Следом она проверяет, а полученный полигон вообще смотрит на нас лицевой стороной или обратной — и если обратной, то, опять же, выкидываем.
Потом треугольники растеризовались в пиксели (фрагменты) и видеокарта — опять же, должна отбросить те фрагменты, которые либо вылетели за экран, либо уже закрыты теми треугольниками, которые ближе.
Следом отрабатывает пиксельный шейдер. И — опять же — зачастую он на раннем этапе отказывается от вычислений пикселя, если видит, что тот в любом случае не будет записан в буфер (т.н. alpha-clip).
Именно это позволяет нам в современных играх получать такой красивый графен. Без этих базовых ускорений никакой Крузис с Баттлой были бы невозможны, ну вот правда.
Но и это не всё. Концепция RTX противоречит самой архитектуре видеокарты. Дело в том, что эта железка во главу угла ставит один-единственный принцип: «разделяй и властвуй».
Вся работа дробится на хренову тучу мелких и не зависящих друг от друга задач. Этот концепт пронизывает буквально всю архитектуру GPU. На рассчёт каждой вершины поступают только её данные. При обработке каждого пикселя на каждое ядро отсылается только тот кусочек текстуры, который нужен конкретно этому ядру. Именно это позволяет обрабатывать пиксели так быстро, ведь все необходимые данные целиком влазят в крохотный, но очень шустрый кэш ядер.
Очевидно, что в случае с RTX — буквально каждому пикселю требуется работать чуть ли не со всей сценой разом.
Решения есть, да. Но и тут не всё так радужно. По факту, лучшее, что может сделать нвидия для ускорения процесса — это адаптировать те оптимизации рейтрейсинга, которые использовались в киношном рендере лет 10 назад. Вот тут-то и кроется загвоздка:
1. далеко не все эти оптимизации в принципе можно перенести на GPU, с её уровнем параллелизации.
2. большинство из этих оптимизаций очень плохо дружит с концепцией «много мелких ядер, решающих свою маленькую задачу». Попросту невозможно аналитически предсказать, какие конкретно данные потребуется при расчёте конкретного пикселя.
Что мы имеем в сухом остатке.
RTX — это технология не для геймеров, а для киноделов.
Да, с точки зрения классического рендера — это просто невероятный рывок. Но конкретно в реалтайм-графике из-за всех этих проблем (большинство из которых неустранимы фундаментально) получается, что если просто делать игры старым образом, пользуясь старыми технологиями — картинка выйдет лучше и будет жрать меньше ресурсов.
Да, эти технологии надо знать игроделу. Да, надо пошаманить, чтоб их правильно задействовать. Но по итогу правильно приготовленная игра с «классическим» current-gen рендером выдаст лучший результат, чем RTX. Если смотреть на игру в целом, а не на отдельно тени или отдельно отражения.
