Правообладатели и телеоператоры всегда стремились защитить свой контент при трансляции. И в случае с DVB-вещанием есть сложности, ведь сигнал передается в одном направлении без обратной связи с абонентским устройством. Единственным выходом для контроля и управления платными услугами в DVB стало применение шифрования. Передающая сторона шифрует сигнал, а принимающая расшифровывает с помощью специальных устройств, называемых CAM (CA-модуль), и смарткарт. Модуль содержит алгоритмы и систему расшифрования, которая открывает контент для просмотра, записи или копирования. Если у пользователя отсутствует модуль расшифрования, тогда полученный поток невозможно воспроизвести.

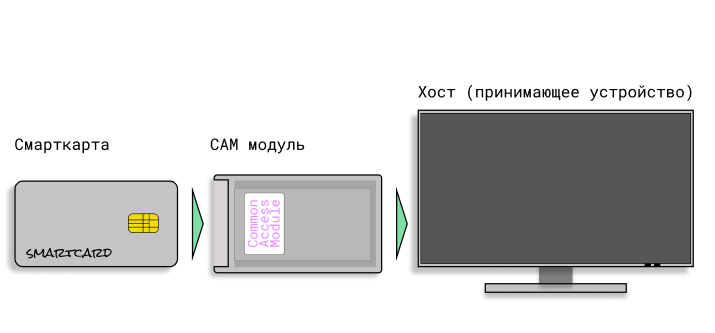

Данная технология была названа Common Interface (CI). Сам по себе Common Interface представляет собой специальный слот абонентского приемника, куда вставляется CA-модуль, выполняющий дешифрование закрытых оператором телеканалов, радио, или других сервисов, например, таких как «видео по запросу» (VoD).

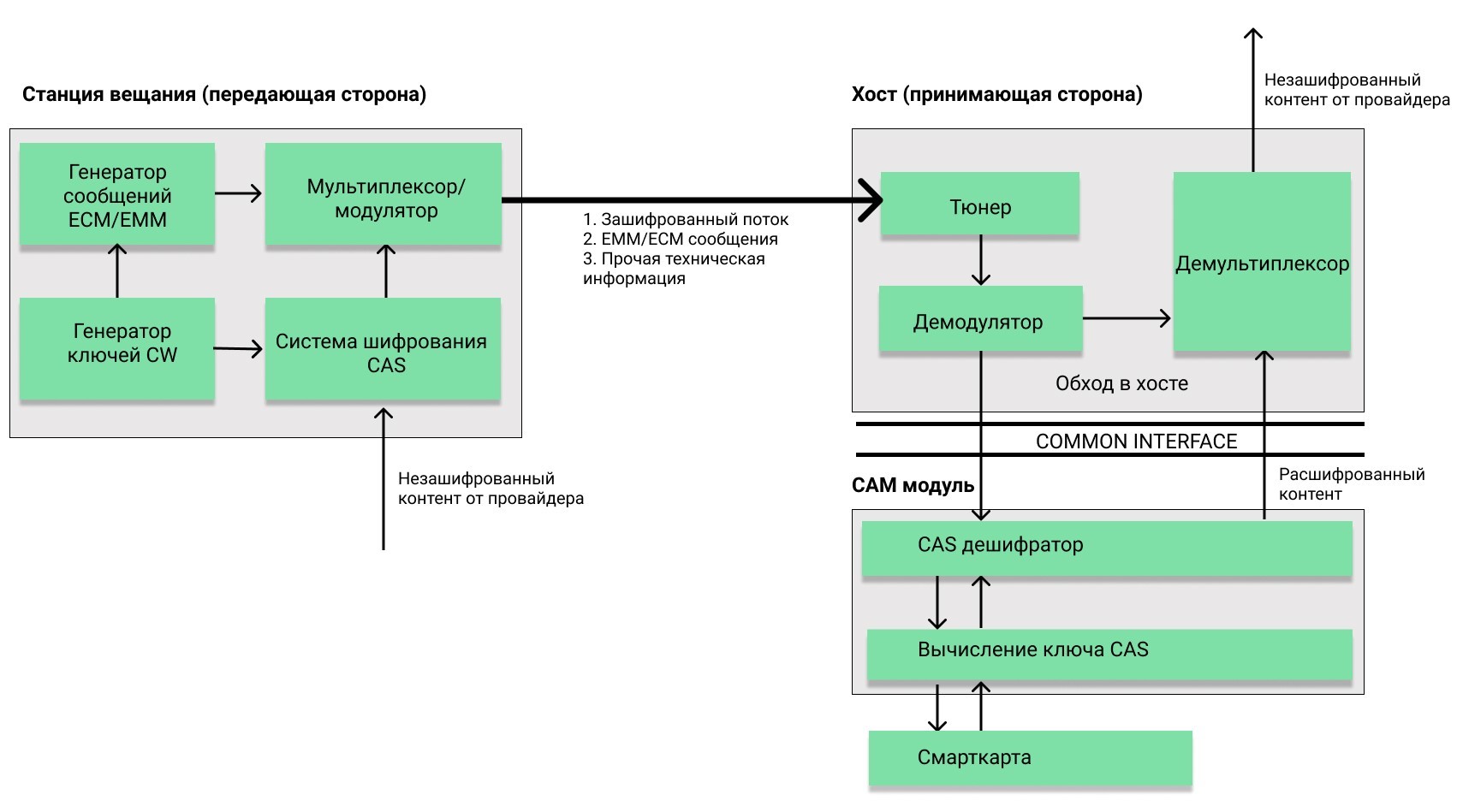

Схема передачи потока от станции вещания до устройства воспроизведения следующая.
Зашифрованный поток вместе с этими сообщениями отправляется на принимающую сторону. Если CA-модуль отсутствует в слоте, то поток в неизменном виде передается на устройство. Если модуль установлен, тогда сигнал направляется через него, задействуя механизмы дешифрования.
Смарткарта с помощью ECM-сообщений расшифровывает ключ и возвращает его в CA-модуль, где с помощью этого ключа расшифровывается уже контент, который через демультиплексор попадает, например, на экран телевизора.
Производительность CAM ограничена. Их разделяют на бытовые и профессиональные: бытовые обычно открывают всего 1 канал, профессиональные могут обрабатывать до 16 каналов одновременно.
В CI Plus на выходе из CA-модуля сигнал снова шифруется. Его воспроизведение возможно лишь на устройствах с поддержкой нового стандарта, обладающих специальным сертификатом проверки подлинности. То есть каждый CAM стандарта CI+ имеет свой сертификат и каждое воспроизводящее устройство должно иметь сертификат, установленный производителем для их аутентификации и проверки подлинности. Сертификаты выдает доверенный центр, а ключи шифрования являются уникальными для каждой связки CI+ CAM и абонентского приемника (хоста).
К тому же CI+ CAM предусматривают одновременную работу только с одним каналом. Для трансляции каждого канала через CI Plus потребуется отдельные CAM-модуль и соответствующий слот в головной станции, что экономически нецелесообразно для профессионального использования.
Системы условного доступа (CAS)
Существуют STB как для просмотра только незакодированных каналов (Free To Air FTA), так и с поддержкой различных систем условного доступа (Conditional access systems CAS). В настоящее время на рынке цифрового вещания представлено достаточно большое число таких систем. Среди них наибольшую популярность приобрели VIACCESS, IRDETO, CONAX, MEDIAGUARD и NAGRAVISION. Необходимо также отметить региональные системы условного доступа, которые получили широкое применение на территории стран СНГ: CryptOn, DVCrypt, NordE, MSA, DRE.
Для большинства конечных пользователей цифровых телекоммуникационных систем CAS воплощаются или в виде смарт-карт, или в виде CAM-модулей (Conditional access module), которые вставляются в соответствующий разъём STB и позволяют пользователю получать доступ к различным информационным сервисам: телеканалам, радиоканалам, Интернет-ресурсам, телеконференциям, «видео по требованию» (VoD) и другим.
Специалисты инновационной компании Promwad реализуют два варианта систем условного доступа в цифровых ТВ-приставках (STB):
Реализация CAS на уровне модулей условного доступа (CAM)
Имплементация поддержки условного доступа на уровне модулей условного доступа (CAM) по CI (Common Interface).
Рисунок 1. Структурная схема организации CAS в STB с помощью внешнего модуля условного доступа
Закодированный транспортный поток поступает на внешний модуль условного доступа, на нем происходит раскодирование и затем поток подается на декодер.
В компании Promwad реализован программный стек в соответствии со стандартом EN 50221. Программное обеспечение протестировано на популярных модулях Conax, Irdeto, DRE, Viaccess, XCrypt и др.
Реализация CAS на уровне программного обеспечения ТВ-приставки
Интеграция систем условного доступа в программное обеспечение ТВ-приставки.
Рисунок 2. Структурная схема организации CAS в STB с помощью встроенного дискремблера и внешней смарт-карты
Раскодирование осуществляется на встроенном аппаратном дескремблере. Для расшифровки управляющих ключей используется внешняя смарт-карта (предоставляется провайдером услуг).
Cпециалисты компании Promwad успешно интегрировали следующие системы:
Интеграция обеспечивается на уровне программного обеспечения ТВ-приставки с учетом требований разработчика системы условного доступа. За этапом разработки следует тестирование, после которого разработчик системы сертифицирует STB.
Хотите внедрить системы условного доступа (CAS) в своем проекте?
Свяжитесь с нами, мы ответим на ваши вопросы.
Для чего нужна смарт карта для телевизора, как работает и как подключить
Подключение спутниковых каналов позволяет смотреть фильмы и получить доступ к увлекательным телепередачам. Во многих районах страны большинство доступных каналов относится к спутниковому вещанию. Зная, как воспользоваться смарт картой, пользователь может получить доступ к новым и интересным каналам.
Что это такое и как выглядит модуль условного доступа
Для того, чтобы воспользоваться возможностью доступа к спутниковым телеканалам, необходимо приготовить соответствующее оборудование. Оно должно включать в себя следующее:
Смарт карта представляет собой карточку стандартного размера. На ней находится чип, который открывает доступ к показу соответствующих телеканалов.
С её помощью не только открывается доступ к просмотру, но и предоставляется возможность получать удовольствие от просмотра в высоком качестве. Для тех, кому это необходимо, доступно получение информации в текстовом виде.
Для установки карточки необходим специальный слот. Стандартным решением является использование Common Interface (модуль cl) в качестве интерфейса подключения.
Common Interface
Если он не предусмотрен в телевизоре, для подключения используют специальный ресивер. Пластик приобретают у телевизионного провайдера, предварительно оплатив услуги.
Зачем нужна смарткарта
Карточка открывает доступ к просмотру качественных и интересных каналов. Она доступна после оплаты. Смарт карта содержит информацию о пользователе. Она гарантирует, что просмотр доступен только для того, кто оплатил услуги. После того, как этот пластик активирован и установлен, он позволяет наслаждаться просмотром в высоком качестве.
Как это работает
Обычно модуль условного доступа предоставляют вместе с адаптером. Карту вставляют в него, а устройство подключают к соответствующему интерфейсу телевизионного приёмника или ресивера.
После этого телевизор может показывать оплаченные пользователем телепередачи.
Устройство чтения смарт карт на телевизоре
Плюсы и минусы такого решения
Использование смарт-карт позволяет пользоваться следующими преимуществами:
К минусам можно отнести то, что при подключении могут, хотя и редко, возникать проблемы.
Как подключить смарт карту к телевизору
Для подключения необходим соответствующий разъём. В зависимости от его наличия на телевизионном приёмнике выбирается соответствующий способ.
КАМ модуль
Этот модуль представляет собой компактную коробочку. Внутрь неё вставляют карту доступа. Для коробочки в телевизионном приёмнике должен быть предусмотрен соответствующий разъём. После того, как подключение произошло, телезритель может приступить к просмотру доступных телепередач.
Cam модуль
Телевизор обнаруживает подключение нового оборудования в автоматическом режиме. Поиск телеканалов может быть произведён автоматически. Если этого не произошло, то их необходимо найти вручную. Использование такого модуля позволяет воспользоваться следующими преимуществами:
Для подключения используется PCMCIA слот. Большинство производителей позволяют использовать его в своих телевизорах.
Приставка
В некоторых моделях телевизоров отсутствует нужный разъём. В этом случае нужно приобрести приставку. Некоторые провайдеры предлагают фирменные устройства для покупки или в аренду.
Подключение ресивера происходит обычным образом через соответствующий разъём. В такой приставке имеется раздел для подключения пластика.
Смарт карты операторов РФ Ростелеком, НТВ, МТС, Триколор – особенности, услуги, цены
МТС в смарт картах применяет технологию IDRETO. Адаптер этой фирмы доступен для покупки или взятия в аренду. Его можно приобрести в любом фирменном магазине этой компании.
Смарт карта МТС
Предлагается несколько различных пакетов. В «Базовом» доступно 130 каналов. В некоторых спутниковых пакетах имеется более 200 каналов.
Чтобы клиенты могли воспользоваться предлагаемыми возможностями, они должны использовать оборудование, работающее в соответствии со стандартом DVB-S2.
Чтобы просматривать программы, предлагаемые Триколором, в большинстве случаев потребуется приобрести у этой фирмы ресивер. Если у пользователя есть модель, которая применяет DRE Crypt, то он может воспользоваться ей.
Смарт карта Триколор
Здесь доступно большое количество тарифов, среди которых каждый пользователь наверняка сможет найти те, которые ему подойдут. Он, может, например, воспользоваться следующими:
Зрители могут выбрать один пакет или приобрести несколько.
Установка модуля условного доступа (смарт карты) Триколор в телевизор:
Что такое cas в телевизоре
Стандарт HDMI (High Definition Multimedia Interface, мультимедийный интерфейс высокой четкости) был разработан как цифровая замена стандартов передачи аналогового видео. Разработку первой версии стандарта начали в апреле 2002 года, первоначальной целью было создание AV-разъема, обратно совместимого с уже существовавшим цифровым интерфейсом DVI, который использовался, например, в мониторах, но не поддерживал передачу звука. В первую версию стандарта вошла поддержка дисков Blu-ray и конкурирующего формата HD DVD. А также CEC (Consumer Electronics Control) — возможность управления потребительскими устройствами, что обеспечило обратную связь и позволило пользователю контролировать несколько устройств с помощью одного пульта. Со временем стандарт развивался, со временем появилась поддержка 3D-видео, расширенного динамического диапазона (HDR) повышенный цветовой охват (HLG), Ethernet (для взаимодействия с другими устройствами в сети), разрешений 4К. С 2007 года HDMI стал для отрасли стандартом уже де-факто — с этого момента все телевизоры, мониторы и проекторы стали его поддерживать. HDMI появился в игровых приставках, настольных компьютерах, части ноутбуков и даже, с помощью различных ухищрений, вроде MHL, в смартфонах и планшетах. HDMI продолжает постоянно развиваться, его лицензиатами являются сотни компаний, число выпущенных устройств с поддержкой HDMI исчисляется миллиардами.
Не все знают, но в спецификациях стандарта существует пять видов разъемов HDMI. Основной, тип А знаком каждому. Тип B был задуман для передачи двухканального сигнала DVI-D, но с появлением HDMI 1.3, где пропускная способность превысила эту скорость, необходимость его существования отпала сама собой и он так нигде и не использовался в готовых устройствах. Типы С и D были созданы по аналогии с mini- и microUSB (и имеют примерно такие же размеры). Наконец, тип E широко используется в промышленном и профессиональном оборудовании благодаря надежности соединения и уменьшенным размерам (коннектор имеет фиксирующий язычок, предотвращающий расшатывание кабеля, и кожух, предотвращающий попадание влаги и грязи на контакты).
Иллюстрация: Википедия
За время своего существования стандарт HDMI получил шесть крупных обновлений с небольшими улучшениями внутри каждого, которые добавлялись чуть позже. Вот краткая хронология возможностей.
Электрическая совместимость с DVI, поддержка CEC, Blu-ray, HD DVD, видео с разрешением до 1920х1200 при 60 кадрах в секунду
Важно! Наличие в ТВ подобного встроенного устройства удобно: не нужно покупать внешние цифровые тюнеры и организовывать проводное подключение. Количество техники сводится к минимуму.
Для нормальной работы модуля CI в телевизоре понадобится специальная Smart-карта, которую приобретают у поставщика услуг. Карта открывает доступ к кодированным каналам выбранного провайдера телевидения. Ее помещают в CAM модуль, который после устанавливают в ТВ через CI слот.
Как работает CAM-модуль
Саm-модуль для телевизора — это простой компьютер, позволяющий декодировать видеопоток и согласовывать его с системой сигналов телевизора.
Модуль устанавливается в СІ слот приемника — если телевизор имеет встроенный тюнер, то и нужный слот там тоже будет.
Для просмотра платных каналов конкретного провайдера в модуль помещается карта доступа (смарт-карта), которая имеет уникальный номер и содержит информацию о сроке подписки, доступных каналах, времени просмотра и ключ к расшифровке каналов. Информация на карте удаленно обновляется самим оператором. Проще говоря, такая карта позволяет провайдеру контролировать степень доступа к зашифрованным телеканалам для каждого абонента: встроенный цифровой тюнер считывает коды доступа с вашей смарт-карты и раскодирует все каналы в соответствии с вашим тарифом. Каждый провайдер стремится не допустить нелегального просмотра своих каналов. Некоторые привязывают смарт-карту к уникальному номеру каждого комплекта оборудования (приставки или модуля), другие запрещают использование многоканальных САМ-модулей, третьи реализуют комплекты собственного обязательного оборудования (МТС, Триколор и т. д.).
Виды cam модулей
CAM модули для телевизоров бывают нескольких видов:
В настоящее время рекомендуются к покупке следующие модели:
К каким моделям телевизоров подходит cam-модуль
Большинство телевизоров, выпущенных после 2012 года, поддерживают cam-модуль для кабельного цифрового ТВ, и некоторые из них — для спутникового ТВ.
Для начала определитесь, к какому телевидению МТС вы хотите подключиться: кабельному цифровому, или спутниковому. Часто бывает так, что телевизор оснащен встроенным тюнером для кабельного цифрового ТВ, но не имеет приемника для спутникового телевидения. Поэтому прежде чем приобретать cam-модуль, определите, какой приемник встроен в ваш телевизор, посмотрев технические характеристики:
Возможна поддержка телевизором нескольких форматов из вышеперечисленных.
Кроме того, для использования cam-модулей МТС от телевизора требуется:
Как правильно вставить модуль
Чтобы получать качественный цифровой сигнал, требуется правильно установить оборудование в телевизор. Подключение выполняется по несколькими пунктам и зависит от модели.
Например, в телевизоре Самсунг установка осуществляется через специальный слот Common Interface, расположенный в боковой части телевизора.
Другие модели, не оснащенные CI-слотом, потребуют использования отдельного адаптера CI, который устанавливается в задней части. В таком случае действуют немного иначе.
Важно! Специфический адаптер входит в комплект к телевизору. При его поломке или утере можно обратиться в специализированный центр и приобрести новый на замену.
Для настройки CAM модуля не требуется помощь специалиста. Все действия по подключению пользователь сможет сделать самостоятельно, если на телевизоре имеется соответствующий CL-слот.
Установка модуля в телевизор Samsung, LG или иной марки совершенно одинакова и выглядит следующим образом:
Если действия выполнены правильно, пользователь сможет приступить к просмотру телепрограмм. Если же после настройки каналы отсутствуют либо после включения телеприемника ничего не произошло, это означает, что смарт карта или CAM модуль установлены неправильно. Рекомендуется вытащить их из разъема и выполнить подключение заново.
Достоинства и недостатки кам модулей
Опираясь на отзывы пользователей телевизоров с включенными ресиверами, можно выделить следующие преимущества:
Существует серьезный недостаток: если он сломается, то вероятность его восстановления близка к 0. Элементы, составляющие чип, имеют настолько микроскопический размер, что минимум мастеров берут на себя ответственность за починку, а стоимость услуг будет высокой.
Важно: редко, когда появляется обновление для CAM, поскольку он не нуждается в нем. Установка осуществляется со спутника, как на ресивер. В ручном режиме специалисты настраивают Cl+ посредством специального оборудования. Не рекомендуется самостоятельно трогать настройки без надлежащего профессионального опыта.
Меры предосторожности при использовании
При эксплуатации САМ-модуля от пользователя требуется соблюдение следующих рекомендаций:
Возможные проблемы и их решение
Если модуль был установлен, но не подключился, возможно, что-то было сделано неверно.
Телевизор является одним из самых распространенных и востребованных приборов в квартире. Такое усовершенствование как слот CI дает возможность сократить количество используемого оборудования при подключении спутникового ТВ. Поэтому аппаратура подобного типа имеет популярность у потребителя.
Защита провайдеров от взлома ПО
Платный контент предлагается большим числом провайдеров. Каждый поставщик услуг защищает свои пакеты каналов той или иной системой кодировки. Чтобы злоумышленникам усложнить возможности взлома программных кодов, провайдеры систематически меняют контрольный ключ в кодовой комбинации. Приемники абонентов, оплативших услугу, через спутник получают кодовую комбинацию для расшифровки кодированных каналов.
CAM-модуль предназначен для владельцев жидкокристаллических или плазменных моделей телевизоров, которые оснащены встроенным ресивером и поддерживающих цифровые форматы HD Ready или Full HD. Такое электронное устройство, укомплектованное смарт-картой, предоставляет возможность просмотра платных телеканалов. Простая установка не займет много времени и не требует специальных знаний. Главное, перед приобретением убедиться, что на телевизоре имеется встроенный DVB-C тюнер и CI-слот для такого адаптера.
Цена модуля Триколор
На официальном сайте Триколор стоимость CI+ модуля при покупке составит 3 990 руб. Комплект оборудования с антенной стоит 4990 руб. Оборудование также участвует в программе обмена, поэтому, если вы решите обменять ваше оборудование на CI+ модуль, нужно будет потратить 3 999 руб.
Но интернет может предложить вам более выгодную стоимость за оборудование. Здесь стоимость CAM-модуля начинается от 2 800 руб., но возможна платная доставка. Остерегайтесь мошенников и продавцов б/у техники, приобретайте оборудование у официальных дилеров.
Отзывы о работе интерфейса
По большей части такие устройства получают положительные отклики со стороны пользователей. И особенно качественным исполнением интерфейсов декодирования славятся телевизоры Samsung. Отзывы отмечают стабильность приема сигнала, легкость в управлении настройками и довольно высокие характеристики изображения в плане цветопередачи.
При этом есть и негативные мнения о работе таких систем. Они связаны с тем, что не всегда можно достичь слаженного взаимодействия тюнера и адаптера с картой. Грешат этим недостатком и телевизоры Samsung. Отзывы подчеркивают, что разнообразие форматов тюнеров зачастую вводит в заблуждение при подборе соответствующих модулей.
Плюсы и минусы использования модулей условного доступа
Подключение спутникового телевидения в некоторых регионах нашей страны – единственная возможность смотреть большое количество телеканалов в хорошем качестве. Комплект оборудования для подключения такого типа телевидения включает в себя спутниковую тарелку, конвертер, карту доступа и ресивер либо CAM модуль. Последний предназначен для телевизоров, оборудованных слотом CI. Что это такое – рассмотрим в статье ниже.
Назначение слота CI в телевизоре
Слот CI предназначен для просмотра платных каналов телевидения. Аббревиатура CI означает Common Interface. Этот интерфейс разработан для подключения к телевизору различных CAM модулей. В современных телеприемниках марок Samsung, Sony, LG, Philips и других уже есть и встроенный тюнер, и поддержка модулей нового стандарта.
Место расположения CI Card – задняя панель телевизора. Слот нужен для поддержки коммон интерфейс модуля. Пользователь может значительно расширить возможности не только просмотра, но и записи, сохранения платных каналов. Поддержка CI в телевизоре имеет множество преимуществ.
Стандарты CI и CI+
Как было сказано выше, интерфейс CI используется для подключения такого устройства, как CAM модуль, что позволяет пользователям смотреть закодированные платные телеканалы. Но CI считается уже устаревшим вариантом по сравнению с усовершенствованной версией CI+.
В настоящее время большинством крупных операторов выпускается модуль CI+. Это устройство производится по новому стандарту, работает еще лучше, защищено от пиратского использования, имеет доступ к платным телевизионным каналам. В интерфейсе CI+ имеется защита от копирования данных между модулем CAM и телевизором. В любых моделях телеприемников, где был установлен CI, поддерживается и CI+.
Что такое смарт карта
Смарт карта в телевизоре представляет собой обыкновенную пластиковую карточку. Она должна иметь два обязательных элемента, без которых ею просто невозможно пользоваться:
Присутствие смарт карты позволяет не только смотреть различные каналы, но и в полной мере наслаждаться отличным изображением и качественным звуком. С помощью этого маленького устройства телевизор преобразует зашифрованные каналы. Обладатель карты может, обратившись в компанию, установить или отключить какие-то каналы. Если денежный лимит на смарт-карте закончился, она не будет функционировать до пополнения средств.
На заметку! Наиболее известные провайдеры по использованию смарт карт: Триколор ТВ, Дом.ру, НТВ+, МТС.
Смарт карта позволяет наиболее полно использовать возможности телевидения.
Смарт карта устанавливается в САМ модуль, а уже после этого – в телевизор.
Как установить смарт карту в телевизор
Перед установкой убедитесь, что модель вашего телевизора поддерживает подобное оборудование. Установка смарт карты не представляет сложности.
После установки телевизор можно включить. На его мониторе появится надпись о появлении нового оборудования. Некоторые программы придется настраивать вручную, но большинство каналов у любых производителей включаются автоматически.
Если в телевизоре нет специального разъема для установки смарт карты, необходимо приобрести ресивер (ТВ приставку). Установка карты в ресивер производится аналогичным образом, как и в телевизионный адаптер.
Возможные проблемы и их решение
Если модуль был установлен, но не подключился, возможно, что-то было сделано неверно.
