Что такое autodesk forge
A cloud-based developer platform from Autodesk
Access design and engineering data in the cloud with the Forge platform. Whether you want to automate processes, connect teams and workflows, or visualize your data – you can now create those applications and so much more using Forge APIs.
Have a subscription to BIM 360 or Fusion? Get started here.
Take advantage of a free trial when you set up your Forge account
What is the Forge Platform?
The Forge Platform offers APIs and services that help you access and use your design and engineering data via the cloud. Check out this video to learn more.
Watch the video to get to know Forge in two minutes!
You can now find Forge apps in the Autodesk App Store
The App Store is full of useful apps to help you augment your Autodesk product and application development experience. Save time and resources by using ready-made apps and plug-ins.
See what you can build with the Forge Platform
Whether you are a developer, a business owner, or both – check out some of the things you can build with Forge APIs.
For Developers
Visualize 2D & 3D models on the web
Display 2D and 3D views of your designs on your website by embedding the Viewer in a web page. Enable powerful tools that let your audience interactively control section cuts, explode assemblies, and take measurements in a browser.
Run automation scripts in the cloud
The Design Automation APIs allow you to access the automation capabilities of Autodesk’s core products as cloud services. Almost any task you can automate on your desktop application can now be automated at scale using the Design Automation APIs.
Build apps for BIM
BIM 360 APIs allow developers to integrate with the Autodesk BIM 360 platform and extend its capabilities in the construction ecosystem.
For Business Owners
Stunning synchronized sales configurators
Toshiba Elevator and Building Systems employs the Forge platform to share and synchronize design information with customers over the internet. The company stores all project data in Forge and integrates data between a sales configurator, used to define specifications, and the design systems that house the CAD tools (Revit, AutoCAD, and Inventor).
Forge APIs and Autodesk services used
Collect and consolidate data in the cloud
AECOM uses Forge to move data to the cloud, storing it in a single location and removing the burden from local computers. This ensures that project stakeholders have on-demand access to data from any device and location, creating a better level of transparency.
Forge APIs and Autodesk services used
Integrate VR with BIM workflows: Resolve
PIRO CIE saw an opportunity to build on its work and bring 3D models and AR/VR environments to the construction site, all on mobile devices—while removing the need for heavy software systems entirely.
Forge APIs and Autodesk services used
Платформа Autodesk Forge: компоненты для создания инженерных веб-сервисов
Сегодня в строительстве и промышленном производстве критическую роль играют инженерные данные, которых с каждым годом становится все больше. При этом при работе в цеху или на стройке очень важно, чтобы данные были извлечены из соответствующей информационной модели без нарушения своей целостности, а затем своевременно и в полном объеме переданы всем участникам проекта. Все это привело к существенному росту спроса на облачные сервисы, которые позволяют извлекать, хранить, редактировать и передавать инженерную информацию. Здесь уместно вспомнить яркую фразу: данные – это нефть сегодняшних дней, а облачные технологии и те неограниченные вычислительные возможности, которые они дают, – это трубы, по которым эта нефть течёт. Меняются и подходы к работе с информацией. Появляется все больше стартапов и инновационных компаний, разрабатывающих сервисы на базе облачных вычислений, интернета вещей, аналитики больших данных, искусственного интеллекта, аддитивных технологий, виртуальной, дополненной и смешанной реальности. Учитывая все эти изменения, Autodesk решил предоставить независимым разработчикам доступ к технологиям, которые помогут в создании таких решений.
Облачная платформа Autodesk Forge – конструктор для разработчиков
Для того чтобы понять строение Autodesk Forge, достаточно представить конструктор Лего, который имеет большое количество блоков, разных по цвету и форме, каждый из которых — это отдельный компонент платформы. Мы можем соединить между собой одни блоки и получить один веб-сервис или взять другие и получить совершенно другой веб-сервис. Блоки можно связывать с API других компаний, а также с внешней базой данных или другими системами.
Платформа поддерживает свыше 60 форматов входных данных (и не только от Autodesk). Применяется REST API для решения задач на стороне сервера и HTML5, CSS и JavaScript – на стороне клиента.
Строение платформы Autodesk Forge
Использование webhooks для репозитория BIM 360 Docs
Новые компоненты платформы: Forge AR/VR Toolkit и Forge App Framework
Веб-сервисы на базе Autodesk Forge
Рассмотрим один из них, например Fusion 360 Team. В данном программном продукте очень легко отследить работу компонентов Forge. Например, Data Management помогает работать с версиями проекта, Viewer отображает 3D-модель в режиме онлайн, Model Derivative позволяет конвертировать модель Fusion 360 в дополнительные форматы файлов – и это далеко не все функции, которые помогает реализовать платформа Forge, ведь еще есть Fusion in web и т. д.
Также давайте разберем примеры, созданные программистами на базе Autodesk Forge.
Первый пример, который я бы хотел привести, – BIM360 export to Excel, позволяющий открыть репозиторий BIM360, выбрать необходимую модель формата *.rvt, посмотреть ее во Viewer, а затем экспортировать из нее все метаданные в таблицу Excel. Таким образом мы можем передать инженерную информацию субподрядчикам или другим подразделениям компании, у которых раньше не было актуального и полного доступа к этим данным.
Следующий пример, Forge Google Drive Viewer, демонстрирует веб-сервис, который позволяет визуализировать инженерные файлы из репозитория Google Drive. Достаточно пройти авторизацию, используя свой логин и пароль от Google-аккаунта, а затем выбрать нужный инженерный файл для просмотра. При этом не нужно устанавливать тяжеловесный САПР или дополнительные плагины и программы – все необходимые данные доступны прямо из браузера.
Autodesk Forge как пере-изобретение платформы AutoCAD для эры облачных технологий
Стоит обратить внимание на перевод ёмкого английского слова forge: ковать, выковывать, формировать, изобретать, возглавлять, выдумывать, постоянно двигаться вперёд, постепенно обгонять.
Амар Ханспал представляет Forge
Обновления платформы
Viewer – отображает графические 2D и 3D объекты, а также ассоциированные с ними данные в 50+ различных форматах с помощью мобильных и онлайн-решений для презентаций и совместной работы. Также позволяет осуществлять измерения, создавать комментарии и делать пометки.
Model Derivative API – переводит файлы проектирования из одного формата в другой, готовит их для онлайн-просмотра, извлекает данные объектов из модели. Эти данные могут быть использованы другими приложениями для сообщения о структуре и свойствах объектов.
Design Automation API – позволяет разработчикам запускать скрипты AutoCAD в облаке. Пользователи платформы используют его в качестве инструмента создания чертежей для онлайн-приложений. Также позволяет преобразовывать комплекты из тысяч файлов DWG в формат PDF.
Authentication – открытый стандарт, используемый в платформе Forge для аутентификации и авторизации. Аутентификация является безопасным методом передачи «ключа» третьей стороне. Она предоставляет только ограниченный доступ для выполнения определенных функций, которые могут быть применены без использования учетных данных пользователя.
Data Management API – управление данными в A360, Fusion 360, BIM 360 Docs, а также во встроенном в Forge Object Storage Service. Этот API дает пользователям возможность выгружать на сервер и скачивать из него файлы, созданные в ПО Autodesk через один последовательный и единый интерфейс.
3D Print API – позволяет разработчикам быстро создавать индивидуальные решения 3D-печати, начиная от этапа подготовки к 3D-печати и заканчивая управлением процессом печати. Этот API помогает пользователям подготовить модель для 3D-печати, используя весь набор инструментов для исправления и доработки. Отправить файлы на 3D-принтеры можно с помощью инструментов удаленного контроля и управления печатью. Также есть возможность использовать типовые приложения для восстановления сетки модели.
Reality Capture API – превращает серию фотографий в 3D-данные. Если фото отмечено геотегом, как это обычно бывает на фотографиях с БПЛА, то полученные данные также будут иметь геопривязанный ортографический вид. Затем результат становится доступен для использования в сервисах Autodesk Cloud или на платформе партнера-разработчика посредством облачных и ПК приложений.
Разработчикам по-прежнему доступна интеграция и адаптация с помощью Autodesk A360 API, Fusion 360 API и BIM 360 API. Программисты могут воспользоваться этими технологиями для создания новых сервисов и функционала, которые улучшат процессы проектирования объектов и совместную работу в строительной и машиностроительной индустриях.
Инвестиции в экосистему разработчиков
3D Robotics (3DR), ведущий производитель беспилотных летательных аппаратов. Используя платформу Forge, компания разрабатывает решение для захвата и анализа данных с воздуха для инфраструктуры, строительных, изыскательских, картографических, телекоммуникационных и энергетических отраслей. С помощью API Forge Reality Capture клиенты 3DR могут конвертировать фотографии, сделанные с помощью дронов, в инженерные данные, которые позволят им лучше управлять строительными площадками и сокращать риски.
MakeTime представляет собой производственную онлайн-платформу, которая полностью рассчитывает проект, начиная от закупщиков и заканчивая количеством производственного времени на станках с ЧПУ от предварительно одобренных поставщиков. В результате упрощается управление цепочкой поставок и расширяются полномочия как производителей, так и механических мастерских. MakeTime является одним из первых партнеров платформы Forge и использует Fusion 360, Forge Viewer, Data Management API и Model Derivative API для подключения проектировщиков и инженеров к виртуальным механическим мастерским с обработкой на станках ЧПУ и производственными сервисами.
Seebo предлагает SaaS-платформу для разработки интеллектуальных, взаимодействующих продуктов в области Интернета вещей (IOT). Технология Seebo интуитивно дополняет такие приложения Autodesk для проектирования как Fusion 360, платформу IoT Fusion Connect. Платформа Seebo дает пользователям возможность перетаскивать компоненты (датчики, Bluetooth, акселерометры, GPS и т.д.) в проектируемую конструкцию, чтобы превратить обычные продукты в интеллектуальные решения.
Рост сообщества разработчиков Forge
Неограниченное использование в течение 90 дней
Амар Ханспал представляет Autodesk Forge — полное выступление, 30 минут:
Об Autodesk
О заявлениях прогностического характера
Как с помощью Autodesk Forge автоматизировать проектирование
Современное проектирование предполагает автоматизацию рутинных процессов. Так, например, для пакетного заполнения атрибутов в компонентах BIM-модели необходимо написать скрипт, который по заданным условиям, заполнит их в тысячах компонентов за считанные секунды/минуты – это пример автоматизации, но также есть задачи, которые не решить стандартными методами, тогда на помощь приходит машинное обучение и платформа Autodesk Forge.
В статье разбираемся чем отличаются автоматизация и машинное обучение, когда и какой из методов эффективнее, а также – при чём тут облачная платформа от Autodesk.
Примеры кейсов машинного обучения, рассмотренные в статье, – опыт EMDC Group.
Что такое Autodesk Forge
Autodesk Forge – облачная платформа, с помощью которой разработчики могут выпускать собственные решения на базе продуктов Autodesk. В общем виде, платформа представляет собой набор интерфейсов прикладного программирования (API) и комплект средств разработки программного обеспечения (SDK).
Какие API входят в Autodesk Forge:
О машинном обучении в проектировании
Когда машинное обучение применяется в проектировании:
Об автоматизации в проектировании
Важно усвоить, что не вся автоматизация – машинное обучение. Например, скрипты Dynamo, макросы, плагины – это примеры стандартной автоматизации, которые никак не относятся к МО.
Прежде чем переходить к сценариям, в которых применимо машинное обучение, рассмотрим пару примеров, которые решаются с помощью автоматизации, хоть и более продвинутой.
Пример 1: автоматическое подключение гидрозатвора
Начнём с примера автоматической трассировки, в которой подключаются соединения для отвода конденсата и гидравлический затвор к трубопроводу. Это пример автоматизации (не МО), который включает в себя много высшей математики, векторного анализа, линейной алгебры для правильного размещения и соединения компонентов.
Эта задача нетривиальна, и поэтому часто вводит пользователей в заблуждение (которые считают, что задача решается с помощью машинного обучения).
Если вкратце, то при решении данного примера нет сбора данных и их последующей группировки, нет ни обучения алгоритмов, ни статистически установленных связей между данными, поэтому это пример автоматизации, а не машинного обучения.
Пример 2: автоматическое размещение кронштейна
К примерам сложной автоматизации можно отнести размещение кронштейна для труб и воздуховодов с последующим их соединением к конструктивным элементам.
Пример 3: автоматически прикрепленные кронштейны
Третий пример также иллюстрирует подключение кронштейнов. Однако в данном случае речь идёт о соединении кронштейнов с расположенными выше.
Это также пример сложной автоматизации с использованием высшей математики для определения несущего кронштейна.
В каких случаях автоматизация не поможет
1. Извлечение данных из отсканированного PDF. Например, отсканированный чертёж в PDF, из которого нужно извлечь рукописные комментарии.
2. Документирование многокомпонентных чертежей в САПР. Пример: чертёж AutoCAD, из которого необходимо перенести нумерацию и наименования страниц в электронную таблицу.
3. Преобразование деталей растрового изображения. Пример: деталь установки, которую требуется перенести в чертёж в AutoCAD.
4. Преобразование облака точек в BIM-модель.
Невозможность автоматизации в описанных случаях приведёт к ручному вводу данных, большому количеству рутины, сверхурочной работе и повышению затрат проекта.
Кейсы EMDC Group с примерами машинного обучения
Кейс 1. Использование машинного обучения для автоматизации группирования с несколькими выносками
1) Клиент хочет создать подробные чертежи AutoCAD на основе BIM-моделей.
2) Первый шаг – экспорт модели Revit в чертежи AutoCAD, что позволяет сэкономить половину времени на работу.
3) Возникает проблема – теги экспортируются в разнесённые мультивыноски (в данном случае заказчику требовались мультивыноски ещё и в определённом стиле).
Стандартное решение
Создаём надстройку AutoLISP для группировки текстовых элементов и разнесения выносок в мультивыноски.
при работе пользователь всё равно столкнётся с большим количеством ручного ввода – выбором текста для мультивыноски. Поэтому стандартное решение в этом случае не подходит.
Решение с использованием машинного обучения
Автоматическая группировка элементов выносок в мультивыноски на основе плотности распределения и сходства вокруг каждого текста (алгоритм кластеризации DBSCAN).
Параметр сходства – расстояние, разделяющее каждую строку внутри текстового абзаца.
Как работает решение с использованием МО
Решение представляет собой надстройку на основе Revit API и используется для выполнения автоматической группировки на экспортированных чертежах AutoCAD.

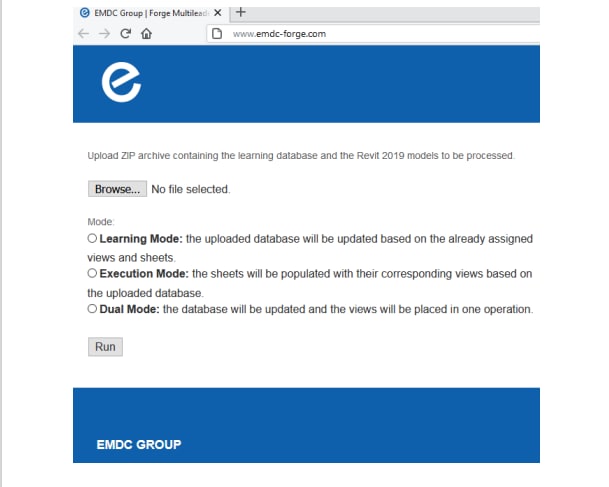

Кейс 2. Размещение видов на листах Revit с помощью МО
Кошмар любого BIM-специалиста – это ручное размещение большого количества видов на листы. Это рутинный и трудоёмкий процесс, который выполняется вручную.
Эту задачу можно решить несколькими способами. Рассмотрим некоторые из них:
Первый вариант
Надстройка, которая одновременно создаёт виды и листы.
1. не предусмотрены случаи, когда требуется на одном листе отображение нескольких видов;
2. список листов не всегда готов к моменту создания видов.
Второй вариант
Применение надстройки с более простыми пользовательскими интерфейсами (например, два противоположных списка для видов и листов, доплисты и т.д.). В этом случае количество ручной работы снижается (исключается перетаскивание листов).
Минусы решения – остаётся ручное сопоставление видов с листами.
В итоге эти два варианта не решают проблему полностью, так как в задаче по-прежнему много рутины, поскольку решение о сопоставлении основывается на случайных параметрических данных, общих для вида и листа.
Третий вариант
Использование алгоритма ранжирования (алгоритм скоринга) для сопоставления случайных параметров с обеих сторон. Эту механику используют поисковые системы: ключевое слово извлекается из всех параметров как на стороне просмотра, так и на стороне листа. При нахождении соответствия для заданного ключевого слова листа – оценка увеличивается, и далее вид помещается на лист с наивысшим баллом. Вмешательство человека для определения совпадающего листа сводится к минимуму.
1. Технические слова в видах не совпадают с наименованиями в таблице. Такое бывает, например, при использовании синонимов.
Пример: «Дренаж» и «Санитарно-техническое обеспечение», которые часто используются при работе над моделью.
2. Включение предлогов в ключевые слова.
Незначащие параметры не должны влиять на процесс ранжирования, однако они оцениваются алгоритмом также как и значимые.
Получается, что и третий вариант не решает проблему полностью.
Четвёртый вариант
Для автоматического размещения видов на листах Revit возьмём за основу третий вариант и подключим к решению машинное обучение, чтобы автоматизировать разграничение значимых и незначимых параметров.
Так, синонимы должны иметь более высокие баллы, а менее значимые параметры – более низкие.
Для решения применяем алгоритм прогнозирования текста (используется во всех современных смартфонах).
Применение алгоритма прогнозирования текста решает проблемы со значимыми параметрами и ключевыми словами, так как оценка каждой «пары» неодинакова и зависит от вероятности появления.
Почему решение кейса №2 стоит перенести в Forge
Большие проекты содержат тысячи листов, а базы данных могут включать сотню моделей, также стоит учесть, что n-количество вычислительных мощностей уйдёт на обучение машинного алгоритма. В этом случае мощности домашнего компьютера не хватит.
Forge решит эту задачу: платформа упакует модели, быстро их подгрузит и запустит удалённо. После того, как обучающий набор сформирован, пользователь получает к нему доступ со смартфона, браузера и любых других устройств.
*Первоисточник материала: https://medium.com/autodesk-university/combining-forge-and-machine-learning-to-automate-time-consuming-tasks-ea230c2aa79e
О платформе Autodesk Forge
Платформа для создания инженерных веб-приложений и сервисов. Автоматизируйте рутинные операции, постройте эффективную совместную работу над архитектурно-строительными проектами, визуально представляйте проектные данные.
Компоненты платформы Autodesk Forge
Платформа Autodesk Forge состоит из комплекса веб-сервисов и API, которые используются программистами для создания инженерных решений на всех стадиях жизненного цикла объекта от проектирования до эксплуатации.
Authentication
Генерируйте токены на основе стандарта OAuth 2.0 для аутентификации запросов к API и SDK Autodesk Forge
Viewer
Визуализация 3D‑моделей и 2D‑чертежей, а также ассоциированных с ними метаданных в браузере. Вы можете просматривать модели из более чем 60 форматов файлов
Data Management API
Получайте доступ к данным из Autodesk Construction Cloud и облачному пространству Autodesk Forge, чтобы обеспечить их интеграцию с имеющимися информационными системами внутри вашей компании
Model Derivative API
Переводите ваши данные из одного формата в другой, подготовьте их для дальнейшего онлайн-просмотра в Forge Viewer, извлекайте структуру и свойства элементов модели
Design Automation API
Автоматизируйте рутинные операции, запуская скрипты, которые используют всю мощь AutoCAD, Revit, Inventor и 3ds Max в облаке
Reality Capture API
Создайте при помощи фотографий 3D-модель в виде текстурированной сетки из многогранников, облака точек или ортофотоплан
BIM 360 API
Интеграция с платформой Autodesk Construction Cloud для расширения ее возможностей для охвата сегментов строительной экосистемы, которые не имеют прямого доступа к данным BIM
Webhooks API
Автоматизируйте работу вашего веб-приложения с платформой Autodesk Forge
Расчёт стоимости использования платформы
Authentication
Viewer
Data Management API
Model Derivative API
Design Automation API
Reality Capture API
BIM 360 API
Webhooks API
Веб-сервисы компании Autodesk построены на базе платформы Autodesk Forge. В связи с этим пользователям, имеющим активную подписку Autodesk BIM360, предоставляется бесплатный доступ к таким компонентам платформы как Data Management API, Webhooks API и BIM 360 API.
*cloud credits — облачные единицы — это виртуальная валюта, используемая для отслеживания использования компонентов платформы Autodesk Forge. Облачные единицы предоставляют вам доступ ко всем API и сервисам Autodesk Forge.
Общая стоимость использования платформы Autodesk Forge рассчитывается исходя из комбинации необходимых компонентов.
Для уточнения стоимости приобретения облачных единиц свяжитесь с нашим специалистом.
Посмотреть видео с подробным объяснением расчета стоимости компонентов платформы.
Посмотреть видео про возможности платформы и сценарии её применения.
Преимущества Autodesk Forge
Комбинируя компоненты платформы Autodesk Forge с существующими программными системами или решениями сторонних организаций, программисты могут создать новые сервисы, которые помогут построить совместную работу в строительной отрасли и позволят улучшить процессы проектирования и строительства объектов.
