AIO_PUMP — что это? (W_PUMP, Asus)
Приветствую. Материнская плата содержит одно устройство, от которого зависит пожалуй вся производительность компьютера — процессор (CPU). Некоторые модели можно разогнать — повысить тактовую частоту изменив напряжение. В результате устройство работает вне штатных условий, температура повышается, что требует особого охлаждения, например водяного.
AIO_PUMP — что это такое? (Asus)
Данный разьем предназначен для подключения помпы (насоса) водяного охлаждения (СВО).
Например разьем AIO_PUMP присутствует на игровой материнке ASUS ROG Maximus X Hero, в мануале к плате указана допустимая нагрузка — 1А и 12 Вт, отсутствует управление Q-Fan, всегда подается максимальное напряжение (работа может зависеть от температуры, настройки присутствуют в BIOS).
AIO_PUMP встречается на дорогих материнках (игровых), которые изначально проектировались с учетом разгона, например содержат качественную систему питания (VRM — Voltage Regulator Module) с массивными радиаторами.
Также может быть разьем AIO_PUMP_FAN — является вторым названием или предназначен для подключения вентилятора радиатора жидкостного охлаждения (зависит от модели СВО).

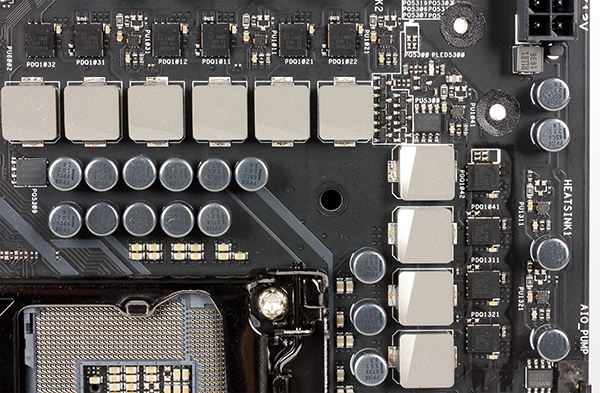

AIO_PUMP стандартно расположен возле сокета установки процессора:
Перед подключением СВО — обязательно читайте инструкцию к материнке/СВО.
Также на плате может быть CPU_FAN — необходим для подключения обычного вентилятора охлаждения процессора.
Водяное охлаждение намного эффективнее чем обычное. Используется в основном при разгоне процессора, когда температуру понизить обычным радиатором с вентилятором — не так просто. Достойный радиатор охлаждения, например фирмы Noctua — стоит недешево, а зачастую как бюджетная модель СВО.
W_PUMP — что это?
Второй разьем/название для подключения насоса/вентилятора. Предположительно используется для систем охлаждения с двумя насосами — например один для видеокарты (GPU) или для подключения вентилятора СВО.
Особенность W_PUMP — увеличенный подаваемый ток.
Некоторые пользователи подключали корпусный вентилятор, проблем не было.
Например в плате ROG Maximus X Hero присутствует разьем W_PUMP, однако в инструкции указано более высокое напряжение — 3А и 36 Вт, присутствуют настройки в BIOS, совмещенные с AIO Pump.
Заключение
Важно: читайте мануалы к устройствам, чтобы подключать в соответствии с напряжением.
CPU Fan, Cha Fan, Sys Fan, Pwr Fan: что это такое на материнской плате. Как правильно организовать охлаждение системного блока
Слишком мало – будет греться, слишком много – будет выть. Как определить, сколько вентиляторов нужно установить в системный блок? И куда их подключать?
Недавно мы разобрались, как правильно подсоединить к материнской плате кнопку питания и спикер. Настала очередь вентиляторов, разъемы которых на схеме материнки обозначаются как Cha Fan, Sys Fan, Pwr Fan, CPU Fan и т. д. Поговорим, для чего они предназначены, чем различаются и как подключаются.
Шифры – это просто
CPU Fan, CPU Opt, Pump Fan
Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.
Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.
CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:
На некоторых старых материнских платах CPU Fan имеет 3 контакта:
Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.
Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.
Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.
Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.
Sys Fan
Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.
Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.
Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.
Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.
Cha Fan
Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.
Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.
Pwr Fan
Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.
Необязательные разъемы
AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.
H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.
W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.
M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.
ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.
EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.
Как организовать охлаждение системного блока
Состав системы воздушного охлаждения. Критерии выбора элементов
Знать, какой вентилятор куда подключать, безусловно, важно, но еще важнее разобраться, как их правильно разместить внутри системного блока, дабы обеспечить железному «питомцу» комфортный микроклимат. Перегрева наши электронные друзья ох как не любят, но это не значит, что вам придется тратиться на дорогущую «водянку» или что-то еще покруче. Для организации охлаждения большинства домашних компьютеров вполне достаточно «воздуха».
Итак, типовая воздушная система охлаждения ПК состоит из:
Основные критерии выбора корпусных и системных вентиляторов:
Основные критерии выбора процессорного кулера еще более просты – это совместимость с типом сокета материнской платы и тепловая мощность (TDP). Значение TDP системы охлаждения должно быть не ниже аналогичного параметра процессора, а с учетом возможного разгона – даже выше.
Кроме того, если вы выбираете модель с массивным радиатором, обращайте внимание на габариты последнего. Высокий башенный кулер может мешать закрытию крышки системного блока, а широкий – перекрывать слоты оперативной памяти.
Размещение системы охлаждения в корпусе ПК
Одна часть корпусных вентиляторов системного блока работает на вдув холодного воздуха извне, другая – на выдув нагретого. Для эффективного охлаждения всех внутренних устройств воздушный поток должен быть направлен спереди назад и вверх. Чтобы этого добиться, вертушки следует подключить в следующем порядке:
Для низкопроизводительных компьютеров без дискретной видеокарты и плат расширения в слотах PCI/PCI-e помимо процессорного кулера достаточно одного корпусного вентилятора на задней стенке.
Средне- и высокопроизводительные системы с дискретными видеокартами нуждаются не только в теплоотводе, но и в активном нагнетании холодного воздуха с помощью 1-3 передних вентиляторов.
Установка охладителей на боковую и верхнюю стенки предусмотрена далеко не в каждом корпусе, поскольку для большинства систем это решение не оправдано. Боковой обдув нужен для того, чтобы разгонять горячий воздух, который скапливается в районе плат расширения под габаритной видеокартой. «Потолочный» – для усиления теплоотвода из верхней части корпуса и создания внутри отрицательного давления.
Один и тот же корпусный вентилятор может работать и на выдув, и на вдув. Направление вращения и потока воздуха показаны стрелками на нем. Чтобы изменить направления на противоположные, достаточно перевернуть вентилятор.
Количество, расположение и мощность корпусных охладителей определяют эмпирическим путем, ориентируясь на температурные показатели устройств. Внутри закрытого системного блока, как правило, создается либо отрицательное, либо положительное давление. Тот и другой вариант имеет свое применение.
Организацию охлаждения по второму типу используют чаще.
Как еще улучшить охлаждение компьютера без лишних затрат
Больше вентиляторов – лучше охлаждение, но и заодно и больше шума. Поэтому стремление довести их количество до максимального оправдано не всегда.
Чтобы улучшить охлаждение компьютера без лишних затрат, следуйте этим несложным правилам:
Обзор и тестирование материнской платы ASUS ROG Maximus X Hero (страница 6)
Система мониторинга
На плату установлено восемь коннекторов 4pin для вентиляторов (несколько штук повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, добавляющей в систему еще три вертушки.
реклама
Примечательно, что компания уделила внимание и прописала точные нагрузки для всех разъемов, а также точно указала, какие вентиляторы и как управляются. Хотя некоторые значения не совпадают с реальностью.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных моделей и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
Настраивается по нескольким параметрам:
Ручной профиль дает доступ к следующим настройкам:
Chassis Fan 1/2/3 и H_AMP Fan
реклама
Эти четыре вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте доступно задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, который установлен на плату.
Настройка работы разъемов для помп СВО. Самый простой режим из всех вентиляторов. Нет привязки к внешним датчикам, только к CPU.
Заключение
Материнская плата ASUS ROG Maximus X Hero может и умеет разгонять абсолютно все – от процессора до оперативной памяти – и делает это на отлично. Нужно только знать, в какие слоты вставлять модули памяти, но об этом подробно написано в инструкции (второй и четвертый слоты). Готовые профили под DDR4 – рабочие, но проще своими руками.
Удивительно, но простая на первый взгляд схема питания отлично себя проявила. Сначала было много радости от рабочей функции LLC. Потом понравилась дополнительная опция в BIOS для настройки Svid. А в заключение правильная работа XMP с сохранением положенного диапазона множителей процессора.
Что касается самого разгона, то ограничителем выступают только способности процессора. Под нагрузкой система охлаждения системной платы не перегревается, демонстрируя лучшие показатели среди ранее рассмотренных материнских плат на Intel Z370.
Замечаний по итогам обзора немного, а существенных и вовсе нет. Инженеры почему-то разместили кнопки включения/перезагрузки/Safe_boot и Retry очень близко друг к другу и создали некоторую путаницу с описанием и настройкой разъемов вентиляторов. В остальном претензий нет.
По итогам обзора материнская плата ASUS ROG Maximus X Hero получает награду:
Для чего нужен разъем AIO_PUMP на материнской плате?
Данный разъем можно увидеть на материнских платах различных производителей, например таких как Asus, Gigabyte, Asrock, MSI и т.д. На платах из бюджетного сегмента вы его вряд ли встретите. А вот на более дорогих он попадается гораздо чаще.
Разъемы подключения охлаждения процессора
Сразу стоит отметить, что в зависимости от модели материнской платы AIO_PUMP также может быть подписан как AIO_PUMP_FAN.
Некоторые из Вас наверняка обратили внимание, что данный разъем находится недалеко от разъема подключения кулера охлаждения процессора CPU_ FAN. И это неспроста. Ведь CPU_FAN и AIO_PUMP это разъемы подключения различных типов охлаждения.
Воздушное охлаждение процесора
Если CPU_FAN нужен для подключения вентилятора обычного воздушного охлаждения, то AIO_PUMP нужен для подключения водяного охлаждения, а именно помпы, прокачивающей жидкость по контуру.
Пример водяного охлаждения процессора
Водяное охлаждение используется достаточно редко. Несмотря на то, что оно гораздо более эффективно и работает бесшумно, из-за своей цены и сложности установки данный тип охлаждения процессоров не получил особого распространения. Да и нужна такая сверхэффективность в основном только тем, кто занимается серьезным разгоном процессоров.
Вывод
Разъем AIO_PUMP (он же AIO_PUMP_FAN) встречается на достаточно дорогих материнских платах и служит для подключения помпы водяной системы охлаждения процессора или видеокарты.
Материнская плата Asus Maximus IX Hero: модель игровой серии Asus ROG на чипсете Intel Z270

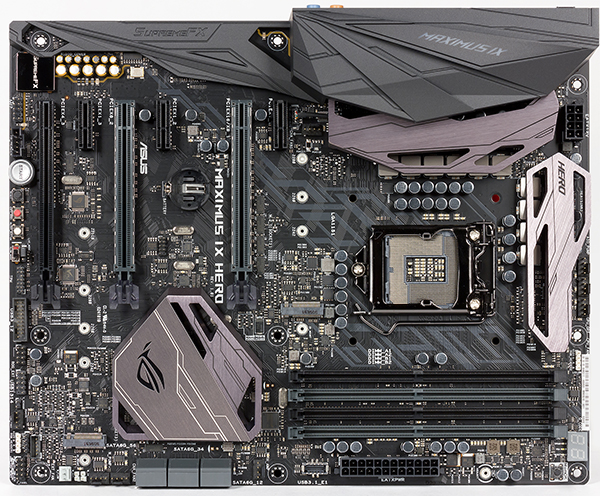

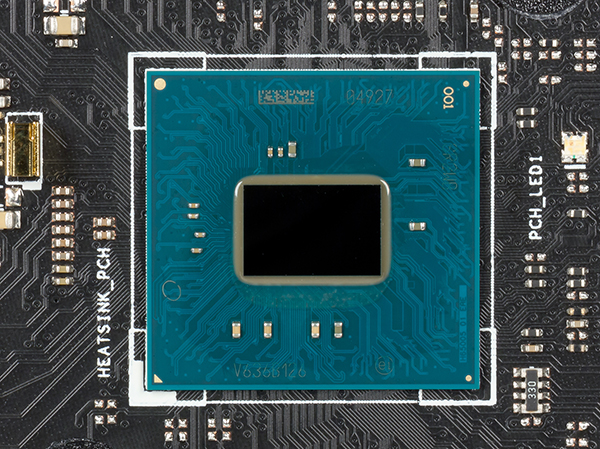

Мы уже рассмотрели одну плату Asus (Strix Z270F Gaming) на новом чипсете Intel Z270, а в этой статье подробно рассмотрим модель Asus Maximus IX Hero игрового семейства Asus ROG, которая также основана на чипсете Intel Z270 и совместима с процессорами Intel Core 6-го (Skylake) и 7-го (Kaby Lake) поколений.
Комплектация и упаковка

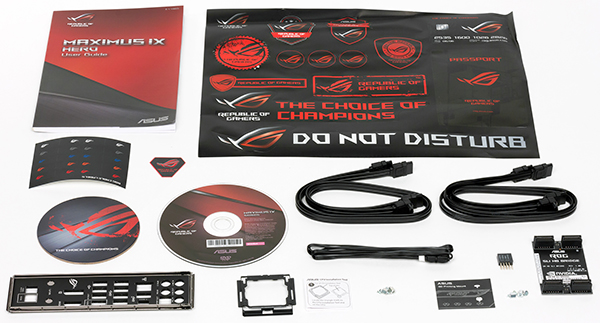

Плата Asus Maximus IX Hero поставляется в небольшой по размерам коробке, оформленной в традиционных для серии Asus ROG цветах. Комплект поставки довольно скромный. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header, специальная монтажная рамка для облегчения установки процессора в разъем.
Есть и традиционная подставка под пивную кружку, стикеры для кабелей и большое количество стикеров с различными надписями.

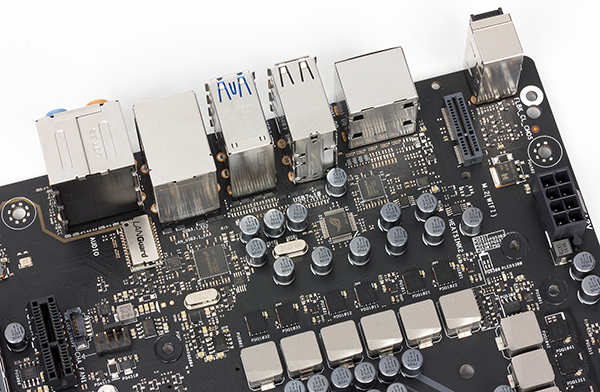

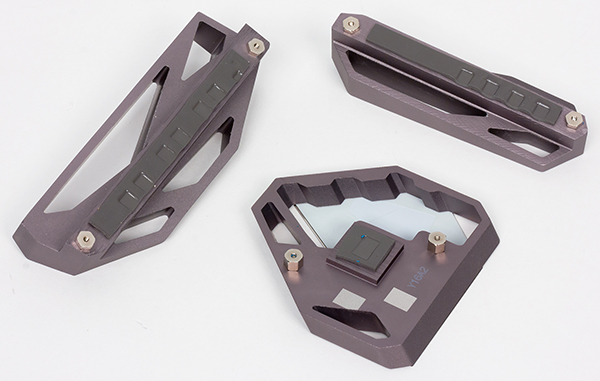

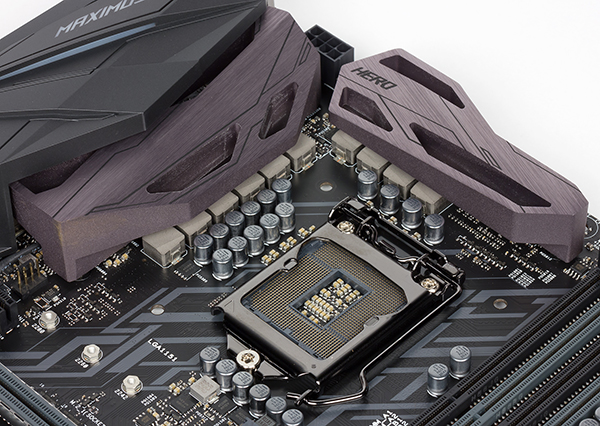

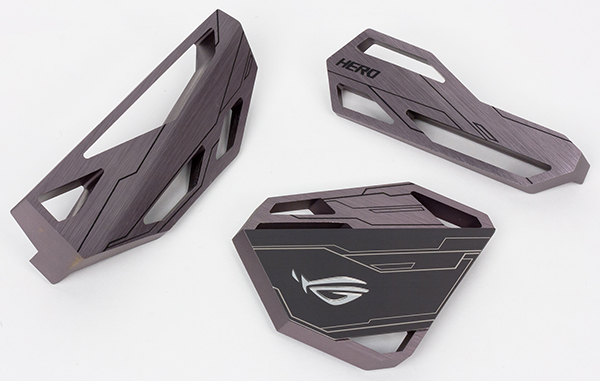

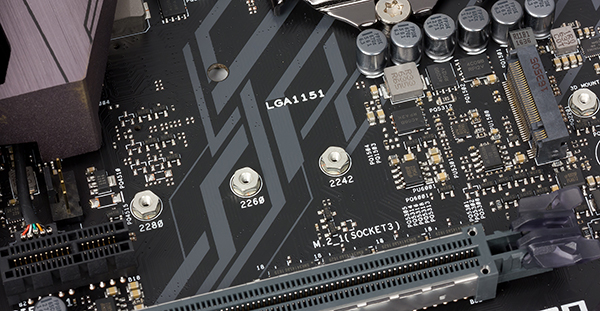

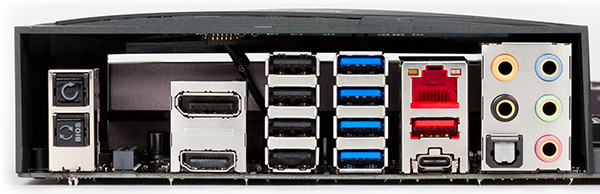

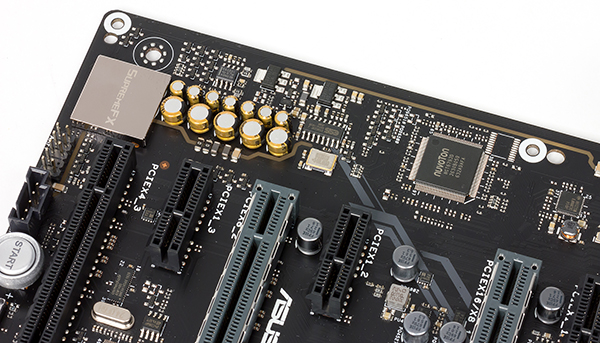

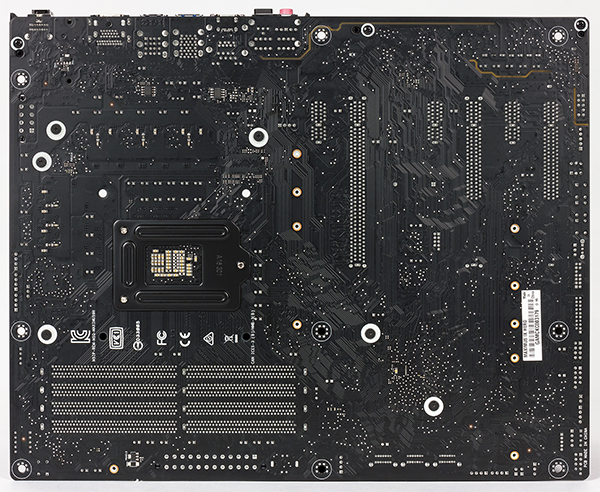

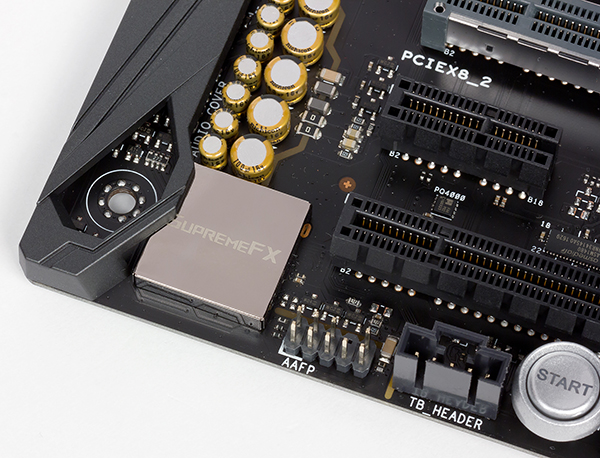

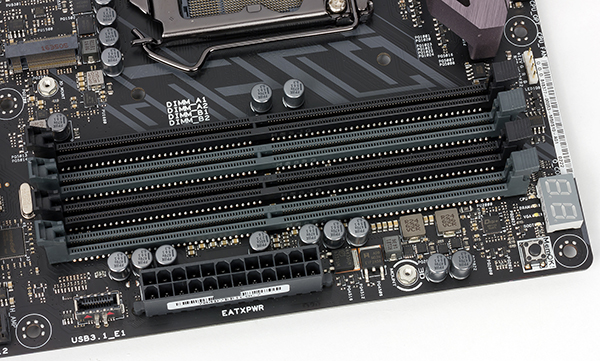

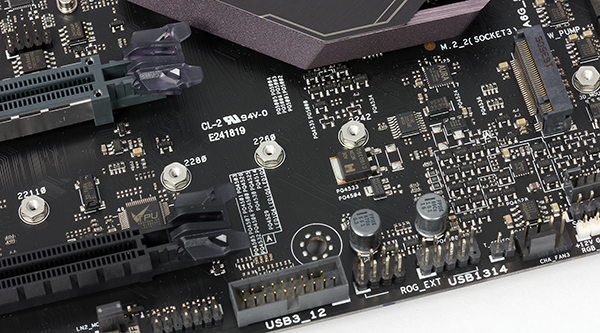

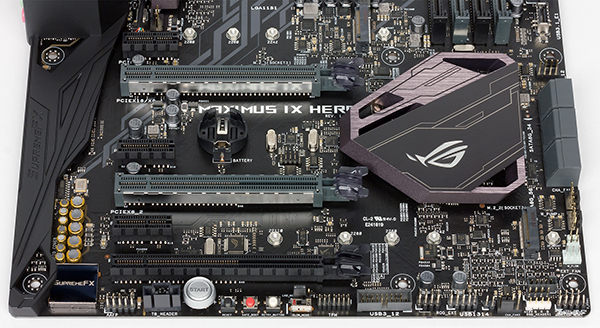

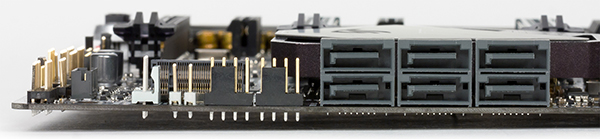

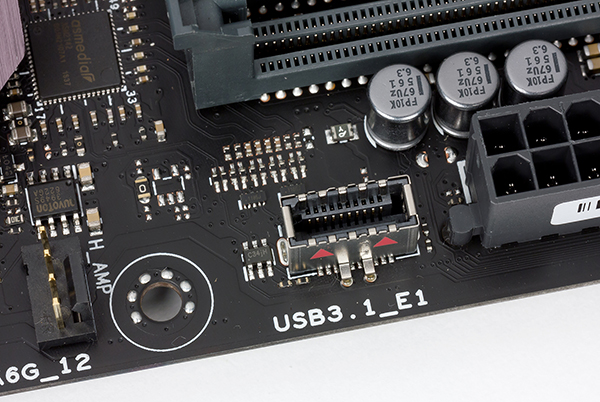

Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Maximus IX Hero приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
