Что такое 3d моделирование для новичка

3D моделирование что это и для чего нужно?

Что такое 3D моделирование – это процесс формирование виртуальных моделей, позволяющий с максимальной точностью продемонстрировать размер, форму, внешний вид объекта и другие его характеристики. По своей сути это создание трехмерных изображений и графики при помощи компьютерных программ. Современная компьютерная графика позволяет воплощать очень реалистичные модели, кроме того создание 3D-объектов занимает меньше времени, чем их реализация. 3D технологии позволяют представить модель со всех ракурсов и устранить недостатки выявленные в процессе её создания.

3D МОДЕЛИРОВАНИЕ : ОБЩИЕ ПОНЯТИЯ

Визуализация объектов с помощью компьютерных программ позволяет лучше представить будущий проект в реальности. Такие модели производят глубокое впечатление, и дают возможность добиться потрясающих результатов. Моделирование с помощью 3D технологий отличное решение для многих промышленных, строительных, ювелирных предприятий, а в особенности дизайнерских студий и развлекательной индустрии. 3D моделирование, визуализация и анимация объектов занимают главное место в реализации многих бизнес-проектов.

ВИДЫ МОДЕЛИРОВАНИЯ

Моделирование представляет собой соединение разных наборов точек с геометрическими фигурами и линиями для создания моделей. Существует два его вида:

– воксельное, используется в основном в медицине в качестве сканеров или томографов;

– полигональное, универсально и используется во многих областях, с помощью него создаются модели для любых предназначений.

При выборе технологической составляющей 3D моделирования стоит ориентироваться на имеющееся программное обеспечение. Многообразие и характерные особенности компьютерных программ заслуживают отдельного внимания. Правильно выбранный функционал ПО поможет безошибочно выполнить любой проект. Например в 3D max моделировании трудно выполнить развертку и корректно наложить текстуру на объект, но вы с легкостью сможете найти инструменты для их выполнения в другой программе.

Проекты с большим уровнем сложности имеют разделение на визуализацию и моделирование, поэтому для данной работы необходимо иметь определенный объем навыков и знаний.

ПРОГРАММЫ ДЛЯ 3D МОДЕЛИРОВАНИЯ

На сегодняшний момент разработаны различные программы для 3D моделирования. Их список постоянно пополняется, ведь компании создающие данное ПО хотят охватить как можно большую аудиторию потребителей, поэтому с появлением новых потребностей к специфике программы, они создают новые приложения. Среди них существуют как платные, так и бесплатные программы для 3D моделирования. К лидерам первой категории относятся 3D max, Maya, AutoCad, Cinema 4D, Компас 3D, Rhinoceros, а ко второй стоит отнести Blender 3D моделирование, Wings3D и Google SketchUp. Рассмотрим более детально каждый из этих продуктов:

3D max – популярнейшая программ, является профессиональной и имеет полноценный функционал. Используется для создания мультипликационного монтажа, анимации и трехмерной графики. Имеет ряд инструментов для создания моделей различной сложности. С её помощью можно получить любой виртуальный объект с точностью до мелочей и в последствии применить к нему анимацию. Есть платная и бесплатная студенческая версии программы.

Maya – профессиональное ПО используемое кинематографом и разработчиками игр. Она имеет разнообразные ресурсы для получения качественных и реалистичных 3D- моделей.

AutoCad – создана для впечатляющего 2D и 3D моделирования и выпускается на 18 языках. Здесь проработанный и понятный даже новичку интерфейс. В ней можно воссоздать модель при помощи 2D инструментов, а в последствии дополнить её в трехмерном функционале. Также можно моделировать отдельные объекты и целые комплексы, а также создавать текстуры для игр.

Cinema 4D – универсальная программа разработанная для трехмерного моделирования и анимации. Имеет различный функционал и обладает простым интерфейсом, к тому же он имеет русский язык, что несомненно делает ее очень популярной среди русскоязычных потребителей.

Компас 3D – ПО для объемного моделирования. Она имеет математическое ядро и замечательно подходит для реализации инженерных проектов. Программа может не только построить модель, но и выполнит расчеты и анализ для дальнейшего её изготовления. Имеет поддержку русского языка.

Rhinoceros – используется для 3D моделирования в архитектуре, проектировании кораблей, в разработке дизайна для ювелирных организаций и автопрома, а также мультимедиа. Свою популярность она получила благодаря богатому функционалу и возможности импорта и экспорта файлов различного формата.

Blender – программа для 3D моделирования, рендеринга, анимации, монтажа и постобработки. Кроме имеющего функционала, она сможет поддерживать другие плагины, которые помогают увеличить её возможности. Имеет файл для начинающих обучение 3D моделированию.

Wings3D – самая простое ПО для трехмерного моделирования, в которой можно работать с несложными моделями. Минимальный и доступный интерфейс значительно облегчает работу начинающим специалистам. Кроме этого при помощи открытого кода программу можно модифицировать.

Google SketchUp – позволяет создавать и редактировать различные варианты моделей. При мощи данной программы к ним можно добавлять новые элементы и текстуры. Обладает широким набором инструментов для создания объектов различной сложности.

Представленный список программ является далеко не полным и при желании профессионально заниматься и получить необходимые уроки 3D моделирования вы можете самостоятельно подобрав подходящее ПО. Трехмерное моделирование – это поистине уникальная технология, за которой лежит будущее многих бизнес-проектов. Оно предоставляет всему человечеству потрясающие возможности воплощения в полной мере будущего объекта. Внедрение таких технологий ведет к экономии ресурсов, упрощению работ и расширению возможностей.

На данный момент очень популярным становится создание 3D-моделей при помощи 3D сканера, который способен воплотить до мельчайших тонкостей трехмерные модели существующих объектов и получить информацию об их характеристиках в цифровом виде на компьютере. Об этом поговорим в других статьях.

Источник

Первые шаги в изучении 3D-графики

Ответы на распространённые вопросы о 3D. Вполне возможно, вы найдёте здесь что-то полезное.

Раньше это было руководство, на 90% скопированное с мёртвого CG раздела 4chan, потом его переработали на форуме MapCore, а сейчас я его подогнал под интересы нашего сайта. Теперь это плагиат лишь частично.

Paper story — Mohamed Chahin, сделано в Blender;

С чего начать первые шаги в 3D?

Начинать можно по-разному, но проще всего с 3D-редактора. Выбор перед вами широкий:

И несколько вспомогательных программ:

Выбрав понравившийся 3D-пакет (советую смотреть на пробные версии, чтобы пощупать разный софт), переходим к руководствам и урокам. В Интернете можно много чего найти, от текста и картинок до видеокурсов. Обучалку, охватывающую все тонкости, вы никогда не встретите, но большинство из них познакомит вас с техниками, необходимыми для достижения любого желаемого результата.

Wooden House of Northern Kingdom — Mile Mićić, сделано в 3ds Max

Ого! Сколько всяких программ! А какая лучше? Я слышал, что ______ лучшая.

Вы слышали неправду, а правда в том, что некоторые редакторы лучше подходят для определённых задач. Справляться со всеми трудностями придётся не программе, а вашему навыку художника. В процессе работы над проектом придется перескакивать между парой-тройкой программ. Выбор софта сводится к личным предпочтениям и ответвлению индустрии, с которым связана ваша деятельность. 3ds Max и Maya наиболее популярны и поэтому по ним больше информации в Сети. Интерфейс там, как у космолёта, а кривая обучения весьма крута, но нет такого редактора, который вы не сможете освоить, потратив некоторое время на обучение. Начинать я советовал бы с универсальных пакетов, а не со специализированных.

Ага, значит есть универсальные и специализированные? А как их распознать?

Универсальные пакеты (3ds Max, Maya, Blender) позволяют создавать модели, рендеры, анимацию, текстуры и динамику в рамках одного приложения. Они не требуют сторонних плагинов или приложений для выполнения базовых задач. Однако с помощью плагинов имеющийся функционал можно расширять.

О-о-о, это же Zbrush, в нём сделано столько отличных работ, начну-ка я с него!

Нет, вы забегаете далеко вперёд. Перед те, как браться за Zbrush, следует изучить базовые принципы и основы моделирования. Zbrush – великолепная программа для продвинутых пользователей, занимающихся тонкой доработкой своих моделей или быстрым прототипированием. Не зная общих концепций 3D, учиться работать в Zbrush – не лучшая идея.

Speed Sculpt_ Dragon — Keita Okada, сделано в ZBrush и отрендерено в Keyshot

Ладно, я понял, это не совсем моё, можете сделать для меня модель ______?

Нет, любой специалист с приличным уровнем навыков делает свою работу за деньги или ради определённой выгоды (как правило). Важно самому проделать всё, что уже было проделано другими, чтобы чему-то научиться. При наличии свободного времени или просто по доброте душевной кто-нибудь может вас выручить, но в таком случае не ожидайте высочайшего качества и выполнения всех ваших пожеланий.

Но это же так сложно, есть какое-нибудь простое решение? Мне не хватает мотивации.

Нет, как и всё остальное, освоение 3D-редактора требует времени и усилий, повторение – мать учения, регулярная работа с интерфейсом закрепит все кратчайшие пути в вашей мышечной памяти. Все проходят через творческий кризис, у всех бывают взлёты и падения. Проявляйте упорство и обязательно станете профессионалом.

Так какой редактор проще всего изучить?

Нет, вам не нужно изучать софт. Сосредоточьтесь на изучении техник. Когда вы хорошо овладеете какой-либо техникой, программа станет лишь инструментом для достижения желаемого результата. Как уже было сказано, больше всего курсов и документации по 3ds Max и Maya, но вам следует учиться моделированию и грамотному использованию различных техник, а не зубрить, что делает каждая кнопка. Информацию об интерфейсе ищите в справочных материалах. F1 и Google – ваши верные друзья.

Gateway — Pedro Silva, сделано в Modo, Marvelous Designer и доработано в PhotoShop

На что смотрят студии при приёме на работу? Если я не знаю программу ______, меня могут не взять?

Рассматривая портфолио и резюме, студия оценивает ваши умения, отдавая им следующий приоритет:

Значит, им без разницы, в чём я работаю? И почему так важна универсальность?

За исключением аниматоров, к которым неприменимо большинство правил в мире 3D, студиям нужны люди, способные к выполнению разного рода задач, а не какой-то одной. Им нужны моделлеры, умеющие работать с текстурами, риггеры, занимающиеся динамикой, специалисты по освещению, разбирающиеся в текстурах. Можно быть и узким специалистом, но широкая направленность всегда поможет вам найти работу.

Глядя на ваше знание софта, студии учитывают редактор, которым пользуются сами, но очень часто у них будут и свои собственные инструменты, так что этот вопрос несильно важен, пока вы хорошо разбираетесь в своём деле. При владении теорией и знании нужных техник, подробное знакомство с любым софтом – вопрос нескольких дней. Конечно, бывают и сложные случаи, когда вы прежде работали только в программе ______, но зачастую опыт работы с конкретными 3D-пакетами не имеет значения (да, блендерфаги, даже вас могут взять на работу при должном уровне навыков).

Если решили заняться созданием ассетов, то основное внимание нужно обращать на модели, текстуры и анимацию.

Низкополигональное моделирование – само по себе искусство, извлечение максимально возможного количества деталей из скромной кучки полигонов требует практики, и выработанной формулы здесь не существует. Создав модель, вы заставляете её выглядеть лучше с помощью UV-развёртки и рельефного текстурирования.

Анимация в играх мало чем отличается от анимации в кино, разве что выше вероятность сильной деформации модели и нет столь жёсткого контроля над ригами. Тем не менее, базовые принципы остаются в силе.

Cписок полезных ссылок

Не все курсы одинаково полезны. Качество не всегда зависит от цены материала, но в большинстве за доступ к самым крутым урокам придется заплатить.

Большинство популярных курсов переведено на русский, но опять, не всегда бесплатно. Переводы можно купить в клубе «Перевод Всем», уже готово огромное количество курсов. В открытом доступе что-то удается нагуглить, а что-то нет. Базовые курсы точно можно найти. После прохождения первых курсов легко получится переключиться на английский, материалов на нем намного больше и они актуальнее. Плюс к этому, большинство работодателей желают общаться именно на английском.

На следующем этапе вас подстерегает проклятие новичка в виде прохождения одних только курсов и чтобы его избежать, постарайтесь быстрее перейти к созданию готовых продуктов. Если вы изучаете 3D только для игр, начните с создания карт к ним, например с помощью Source SDK. У вас есть опыт программирования? Сразу переключайтесь на игровые движки вроде Unreal или Unity. Когда вы получите первые отзывы от использования ваших работ, вы с новой силой захотите совершенствоваться в таком нелегком деле как компьютерная графика.

Источник

3D-моделирование для чайников

Я давно читаю пикабу, но зарегистрироваться пришло в голову только сейчас, т.к. мною овладела навязчивая мысль.

Как мне уже удалось убедиться, тут сидят люди самых разных профессий и специальностей, а потому я надеюсь получить пару советов по своему вопросу.

И, конечно, главный вопрос: сможет ли человек, совершенно не умеющий рисовать или что-то делать своими руками, освоить 3D-моделирование?

Заранее спасибо всем, кто откликнется.

Ну тут зависит от того что тебе надо. Не зная ваших предпочтений, дам совет самому себе из прошлого:

1) Качни 3dsMax, посмотри туторы по интерфейсы и прочей навигации.

4) Ознакомься с фотошопом и его слоями

З.Ы картинки харда и SP2

Для начала определитесь, что Вам нужно:

Для каждой из программ нужна своя база знаний (инженерное обр., умение рисовать итд.)

ЗЫ: Был и пост «Уроки по 3-D графике»

есть ещё урок для Blender 3D https://youtu.be/J2iYuI79Cgk

Выбор программы довольно сложный вопрос. Смотря что именно вы хотите моделировать:

— Zbrush направлен именно на моделирование персонажей

— 3dmaya для анимации

Нет! Не сможет такой человек ничего. 100%

Untamed: When Animals Ruled the World! Cat

Моя недавняя работа, называю её «буквально моё состояние сейчас». Над названием ещё работаю)

Bolt pistol Warhammer 40k

Правильный замер температуры

3D принтер: ANYCUBIC Photon Mono X

Высота слоя 35 мкм.

Фотополимер Harzlabs, INDUSTRIAL ABS.

3D скульптинг, печать и роспись: Amforma

Модель персонажа по референсу в Blender

Недавно я сделала этот 3D фанарт.

Так она выглядит в самом комиксе:

А вот и моя модель в полный рост:

Если кого интересует, здесь процесс с нуля (timelapse):

Ответ на пост «О игрушках и осторожности»

А договаривались мужиками посидим

Меня часто ругают, что моделирую много женщин, да еще и фигуристых. Мол не бывает таких.

Ну, вот получайте. Брутальный мужик из серии «Андреевские бани, мужской день». Сама серия готовится к выходу и будет состоять из шести мужчин, в основном среднего возраста, разного телосложения и комплекции, но объединенная тематикой из названия.

Второй персонаж уже увидел свет, пока не воплоти: ссылка. На мой взгляд, тоже довольно таки колоритный.

Моделировался товарищ в программе zbrush, печатался на принтере Anycubic Photon Mono X с высотой слоя 35 мкм полимером Harzlabs, INDUSTRIAL ABS.

Грунт праймерами от The Army Painter и Vallejo телесных цветов. Непосредственно росписи самый минимум: лицо, тапки и тазик, остальное взял на себя аэрограф.

Масштаб (1:12) для 3D печати я выбрал исходя из удобства росписи лично для меня, и так как фигурка выполнена не на заказ, ограничений в этом никаких нет.

В печать и литьё серия пойдёт уже в масштабе 1:43.

Ps. Если персонаж на кого-то похож, то прошу прощения. Моделировался он как условный, без привязки к реальным референсам.

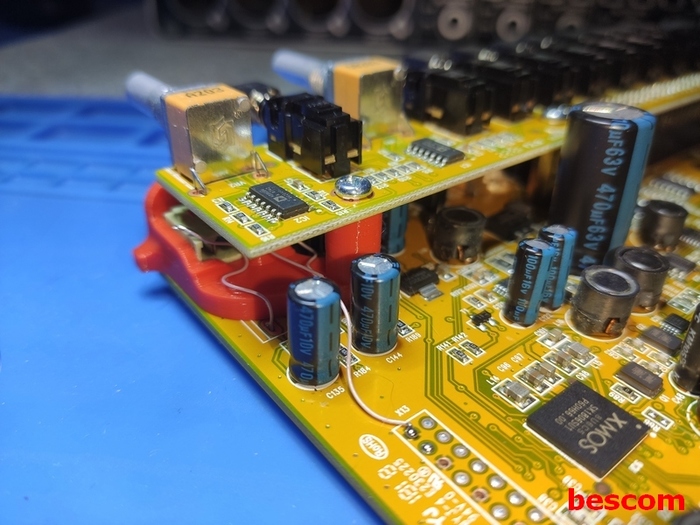

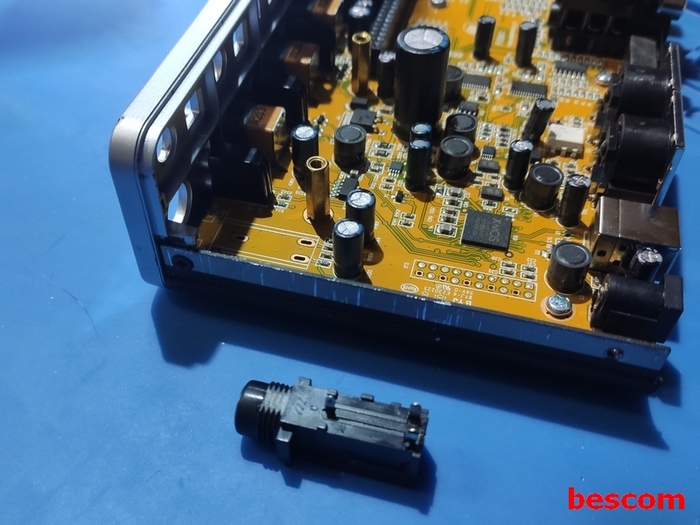

Звуковая карта Behringer U-Phoria UMC404HD — переделываем гнездо наушников

Обратился один из постоянных клиентов с вопросом: а звуковые карты Вы делаете? Я редко беру в ремонт что-то, кроме ноутбуков, компьютеров и видеокарт, но в данном случае задача была простой и в то же время интересной. Итак, ситуация следующая: стало плохо контачить гнездо наушников, которое используется для мониторинга в звуковой карте Behringer U-Phoria UMC404HD (клиент занимается написанием музыки и ее сведением). На фото гнездо уже выпаяно:

Оно и не могло не повредиться, так как впаяно в плату всего тремя выводами и держится на них. Выводы достаточно хлипкие, а гнездо массивное, да еще и не лежит на плате, а находится в воздухе. Довольно странное решение с учетом того, что остальные гнезда под Jack 6.3 мм другой конструкции и закреплены нормально.

Естественное желание закупиться на Али несколько поутихло, когда выяснилось, что единственный лот с гнездами этой конструкции — аж на 50 штук стоимостью 1200+ рублей, да еще и платной доставкой:

А ведь еще и ждать… К тому же выяснилось, что клиент использует наушники со штеккером 3,5 мм через переходник. Отсюда и родилась идея сделать 3D-печатный вставыш, который позволит использовать простое гнездо (для FrontAudio-панели компьютера) и не потребует никаких переделок конструкции, что позволит в случае необходимости вернуться к стоковому гнезду. Так что берем штангенциркуль, включаем SolidWorks, и вскоре рождаем вот это:

Это изображение конечного варианта, а сначала была ошибка в замерах, потом еще кое что придумалсь, потом гнездо не входило, потом уже не помню что, в итоге напечатана правильная деталь была только с пятой попытки. И да, мне было не лень. :))))) На фото первый вариант:

В окончательном варианте вставыш установился, как родной:

Соединения сделаны проводом МГТФ. Вставыш заменил также и латунную стойку, которая служит опорой для субплаты с кнопочными выключателями:

Ну и всё это дело в собранном виде:

Осталась также кучка неудачных образцов:

На днях придется эту приблуду, однако, разбирать. Я сразу предупредил клиента, что каналы могут быть перепутаны, и только что от него пришло сообщение, что таки да, опасения подтвердились. Что ж, откроем, перепаяем проводки.

Есть у меня подозрения, что у этих звуковых карт гнездо наушников — типовая болячка, шибко уж оно неумно сделано. Поэтому для желающих оставлю STL-модель для печати в своем магазинчике — ЗДЕСЬ.

Это копия статьи в моем блоге. Вот ее оригинал.

PBR для новичков — материалы, пайплайны и текстурные карты

Всё о работе с физически корректной визуализацией от преподавателя курса «Процедурный трип» Антона Агеева.

В июне на нашем YouTube-канале прошёл стрим с Антоном Агеевым, который уже больше семи лет занимается текстурами в игровой индустрии и успел поработать с Nival, Playrix и Game Insight. Антон рассказал, что такое PBR, разобрал параметры материалов, основные пайплайны работы и дополнительные текстуры.

На стриме он работал в Substance Painter и Marmoset Toolbag, но все принципы применимы и в других утилитах. Ниже пересказываем самые важные моменты стрима.

PBR расшифровывается как Physically Based Rendering — физически корректная визуализация. То есть, рендеринг материалов происходит с учётом законов физики. Основное преимущество материалов с этой технологией в том, что их можно использовать и в программах для рендеринга, и в игровых и неигровых движках — от одной утилиты к другой пайплайн материала не меняется.

Применяя одни и те же текстуры [PBR] в разных движках, вы будете получать немного разный результат, но если они правильно откалиброваны, то их суть будет оставаться неизменной и они будут выглядеть хорошо и в Unity, и в Unreal Engine, и в любом не-real time рендере с трассировкой.
Антон Агеев

Существует два основных типа материалов: диэлектрики и металлы. Их отличие во взаимодействии с освещением состоит в том, что металлы не пропускают внутрь себя свет.

У диэлектриков есть диффузное отражение, то есть лучи света проходят внутрь материала, рассеиваются, и после этого часть света поглощается, а часть выходит наружу. А ещё у диэлектриков белый блик.

Металлы не пропускают свет, а отражают его, частично или полностью, в результате чего получается цветной блик. Диэлектрики тоже отражают свет, но в гораздо меньшем количестве, чем металлы.

При падении света на материалы обоих типов действует эффект Френеля. Согласно ему степень отражений зависит от угла падения света на поверхность. Чем острее угол — тем больше света отразится. Отражающая же способность диэлектриков равна количеству света, которое отражает материал при освещении под прямым углом.

Закон сохранения энергии

В реальности по закону сохранения энергии количество отражённого света не может превысить количество поглощённого. В Marmoset Toolbag есть специальный чекбокс Conserve Energy, который «следит» за выполнением этого закона. Если он включён и сумма зеркальных и диффузных отражений равна 1 или больше, то диффузные отражения начинают затухать. А если зеркальные отражения равны 1, то диффузные отражения вообще перестают на что-то влиять. То есть сохраняется «реалистичность» материала.

Такая ситуация, то есть высокий показатель зеркальных отражений и отсутствие диффузных, характерна для металлов.

Когда вы настраиваете металлы, цвет диффузных отражений нужно убирать.
Антон Агеев

Albedo (диффузный цвет). Это сила и цвет диффузных отражений. У металлов их нет, поэтому Albedo у них чёрный. В текстуре Albedo в PBR, в отличие от пастгена, не должно быть запечённого освещения, бликов и теней. Цвет должен выглядеть так, будто взят с поверхности, которая обращена к камере под прямым углом и освещена 100% белым рассеянным светом. В Albedo лучше избегать ахроматических и «открытых» цветов, корректный диапазон для этого параметра — 50-245 в sRGB.

Reflectivity (отражающая способность). Это определяющий параметр при достижения достоверности любого материала, лучше всего брать его из готовых источников (например, в Substance Painter есть заготовки металлов).

Диапазон корректных значений для диэлектриков — 2-14%. 8-14% отражают редкие материалы вроде рубина или алмаза, а у большинства других показатель находится в диапазоне 4-6%. Диапазон металлов — 60-100%. 100% отражают некоторые чистые металлы, но они встречаются редко, так что лучше держаться в пределах 96%.

Как только Reflectivity падает ниже 60%, тут же должен подключаться цвет Albedo, потому что материалов, которые просто поглощают столько света и ничего не отдают назад, не существует.
Антон Агеев

Чистых материалов с коэффициентом отражений 14-60% почти не бывает. Такое значение может получиться только при сильном загрязнении или окислении. Также Reflectivity металлов в большинстве случаев никогда не меняется.

Microsurface (шероховатость/микрорельеф/глянцевость поверхности). Этот параметр указывает, насколько гладкой или шероховатой является поверхность вашего материала.

Очень часто новички путают Reflectivity и Microsurface, потому что им кажется, что если отражения чёткие, то материал отражает хорошо, а если размытые, то материал отражает плохо, хотя процент отражений никак не меняется. Гладкие поверхности просто отражают свет под правильными углами, а матовые — с большим количеством искажений.
Антон Агеев

Пример влияния рельефа на отражения

В работе с Microsurface тоже лучше избегать крайних значений. Для большинства материалов корректным диапазоном будет 0,1-0,9.

Существует два основных пайплайна, которые основаны на базовых параметрах: Specular/Gloss и Metallic/Roughness. Под пайплайном здесь имеется в виду не порядок действий при работе, а набор текстур материала.

Specular/Gloss. В этом пайплайне используется три основных текстуры: Diffuse, Specular и Glossiness.

С одной стороны, это простой для понимания пайплайн, с другой — сложный для настройки.
Антон Агеев

Параметр Diffuse отвечает за силу и цвет диффузных отражений. Specular — за силу и цвет зеркальных. Проверить правильность этого параметра относительно материала можно с помощью специальных таблиц, где за Specular отвечает цвет напротив буквы S. А параметр Glossiness отвечает за то насколько гладкая и шероховатая поверхность материала.

Калибровочная таблица от Quixel

Metallic/Roughness. Этот пайплайн, по словам Антона, сложнее для понимания, но проще для применения. За параметр Albedo в нём отвечает текстура BaseColor, за Reflectivity отвечает Metallic, а за Microsurface — текстура Roughness. Условно, Roughness и Glossiness — это инвертированные текстуры, то есть низкое значение первой соответствует высокому значению второй и наоборот.

Когда параметр Metallic равен 1, то текстура BaseColor отвечает за отражающую способность материала и работает аналогично параметру Specular из Specular/Gloss. Если же он равен 0, то BaseColor отвечает за силу и цвет диффузных отражений, то есть материал отражает свет как диэлектрик.

В данной системе мы не можем настроить числовое значение отражающей способности для диэлектриков, потому что, когда BaseColor отвечает за диффузное отражение, нет «крутилки», которая отвечает за процент отражения. Но на глаз отличить разницу этого показателя у диэлектрика сложно, поэтому в пайплайне отказались от этой настройки в угоду оптимизации — отражающая сила в нём заблокирована на 4% и её нельзя изменить.
Антон Агеев

Также, по словам Антона, многие считают, что Metallic не может быть равен промежуточному значению, но на самом деле «лок» на 0 или 1 обычно продиктован техническими ограничениями.

Правильность выставленных параметров в Substance Painter можно отследить с помощью фильтра PBR Validate. Его нужно применить поверх всего, что есть в документе — тогда некорректные с физической точки зрения зоны будут окрашены в красный цвет.

Пример использования PBR Validate

Преимущества и недостатки пайплайнов

У Specular/Gloss несколько минусов. Во-первых, он сложнее для новичков, потому что в работе с ним нужно постоянно сверяться с таблицами и следить за значением Specular. Во-вторых, он более ресурсоёмкий, потому что использует две цветные текстуры — цвет есть и у Diffuse, и у Specular.

Но в нём можно настроить числовое значение отражающей способности диэлектриков. Таким образом, если в одной текстуре используются несколько типов диэлектриков, можно более тонко настроить отражения для каждого из них.

В обоих пайплайнах в местах перехода одного материала в другой появляется «окантовка» шириной в один полупрозрачный пиксель, но в Specular/Gloss она не так заметна, потому что окрашена в чёрный, а в Metallic/Roughness у неё белый цвет.

«Окантовка» в Metallic/Roughness

Избежать этого можно, если повысить разрешение текстуры, или с помощью эффектов. Сначала нужно размыть текстуру Metallic, а затем с помощью фильтра Histogram Scan уменьшить или увеличить радиус размытия.
