Противогазы серии ПМК
Первым серийным противогазом этой серии стал ПМК-1, разработанный в конце 70-х. В нём впервые использовали не круглые, как на более старых моделях, а трапециевидные стёкла очкового узла. Инновациями оказались и неразборное переговорное устройство, и питьевая система. Противогазы имели коробку, расположенную сбоку, потому их выпускали в левостороннем и правостороннем вариантах (для праворуких и левшей соответственно).
Противогаз ПМК-2 Противогаз эффективен против биологических аэрозолей, пыли, излучений видимого и ультрафиолетового спектров. Частично эффективен ПМК против нервно-паралитических БОВ (V-газы, зоман, зарин, табун). Эти вещества способны действовать через кожу «в обход» противогаза. Маска устройства не закрывает голову полностью, потому часть кожи головы остаётся уязвимой для иприта и других кожно-нарывных БОВ. Неэффективен или малоэффективен противогаз против проникающей радиации, рентгеновского излучения, некоторых видов нелетального оружия: акустического (напр., LRAD), лазерного, СВЧ-оружия (Active Denial System и т.п.), светошумовых гранат. Преимуществами являются высокий ресурс, наличие переговорного и питьевого устройств, небольшой вес и хороший обзор.

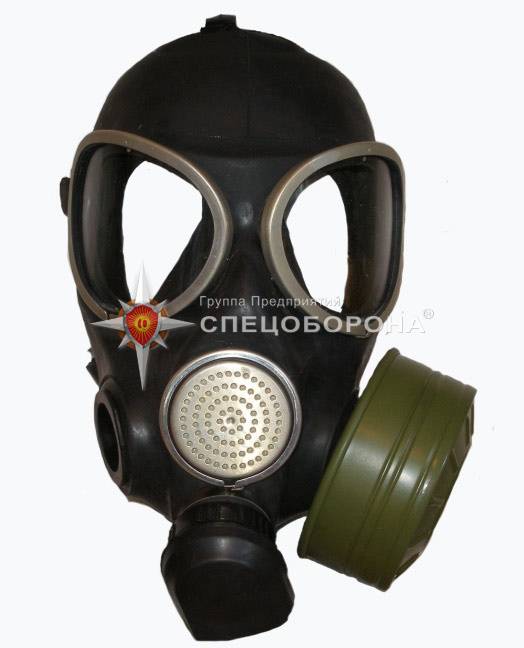

В начале 90-х был создан противогаз ПМК-3 с увеличенным очковым узлом. Помимо очкового узла, он получил несколько незначительных улучшений, сделавших его эксплуатацию более удобной и повысивших надёжность. Это более длинная и гибкая трубка питьевого устройства, которая не мешает разговаривать не соприкасается с лицом в свободном положении. Переговорное устройство лучше защищено изнутри благодаря металлической решётке, а трубка питьевого устройства съёмная и носится на фляге (в предыдущих модификациях она являлась частью маски и не снималась). Манжеты очкового узла ПМК-3 выполнены не совсем неудачно и ограничивают поле зрения. Противогаз ПМК-3 является модернизированным образцом противогаза ПМК-2.

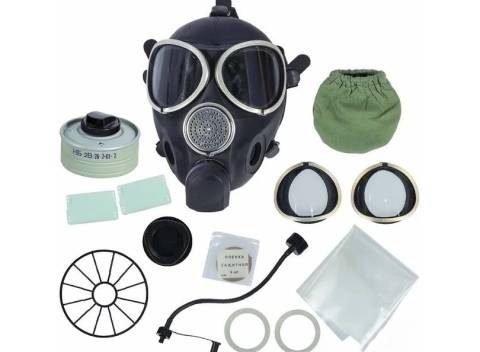

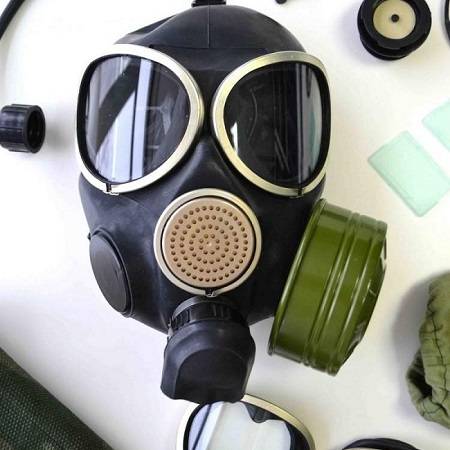

Состав комплекта противогаза ПМК-3:
ПМК-4 отличается очковым узлом, который представляет собой единый моноблок, как у западных аналогов (например, М 50). Фильтры по-прежнему крепятся с боков, но конструкторы вернулись к резьбовому креплению, из-за чего байонетные фильтры приходится крепить через специальный переходник. Предположительно, ПМК-4 придёт на смену третьей модификации, пока же он «засветился» только на войсковых учениях. Гражданских аналогов у ПМК-4 нет.

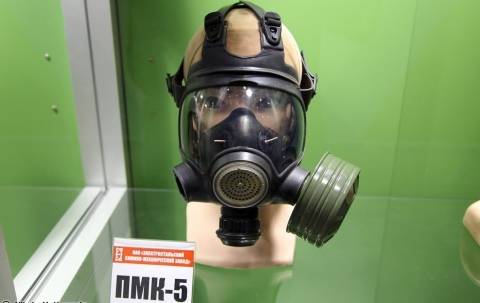

ПМК-5 – аналог гражданского противогаза ГП-21. Отличаются эти модели комплектацией, а именно сумкой и фильтрами. Противогаз выпускается 2-х размеров, имеет гибкий очковый узел в виде моноблока, резьбовое крепление для фильтров.
Комплектация и основные характеристики всех противогазов ПМК практически не отличаются.
Особенности противогазов пмк-2
Область применения военных противогазов ПМК 3
На промышленных предприятиях средства, обеспечивающие защиту каждого конкретного человека, применяются персоналом для исключения или снижения негативного влияния неблагоприятных условий, сопровождающих производственный процесс. Это необходимо в случаях, когда нет возможности создания безопасности путём применения специально разработанного оборудования и помещений с соответствующей планировкой.
Применение этого устройства делает возможным прием жидкости в зоне, подвергшейся заражению.

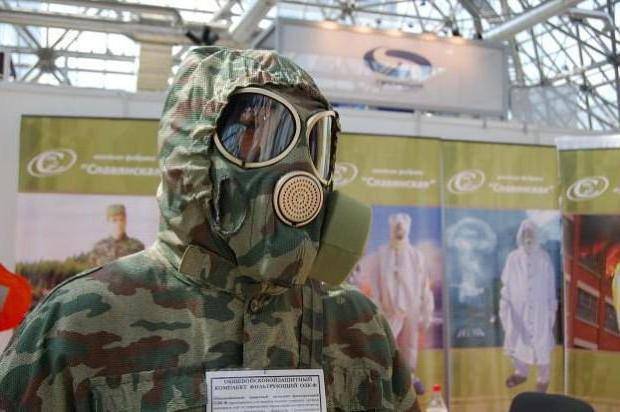

В комплект входят: маска, фильтрующе – поглощающая коробка (ФПК), накидка на голову, сумка.
О других элементах, входящих в комплект
В зависимости от вида вредных веществ, от воздействия которых необходимо защититься, применяются различные типы фильтров. Существует возможность размещения в коробке нескольких различных фильтров, что отражается на маркировке, нанесённой на корпус.
Дополнительные элементы, входящие в комплект:
Капюшон и утеплитель должны быть одного размера.
Сумка предназначена для переноса противогаза и его составных частей.
Масса противогаза ПМК-3 – 0,96 кг.
Особенности конструкции
По сравнению с более ранними моделями, модификация ПМК-3 имеет обзорные стёкла увеличенных размеров. Изделие оснащено переговорным устройством и системой, обеспечивающей приём воды.
Улучшенная конструкция имеет более высокую степень герметичности, способствует уменьшению конденсации влаги на стёклах.
Прорези круглой формы на обеих половинах противогаза предназначены для фиксации ФПК. Это позволяет устанавливать её в нужное положение, которое требуется в каждом конкретном случае, а также создаёт возможность учитывать физиологические особенности человека, использующего противогаз. Противоположное отверстие закрывается заглушкой.
Внутри корпуса маски предусмотрен подмасочник, служащий для разделения внутреннего объёма на отдельные зоны. Кроме того, этот элемент обеспечивает создание путей для доступа воздуха к стёклам очков.
Для обеспечения возможности поступления воды предусмотрена конструкция, которая состоит из клапана в нижней части маски и приспособления для соединения с ёмкостью для жидкости.
Этот узел служит для исключения попадания внутрь воздуха из атмосферы.
Все о противогазах пмк-3
Правила выбора подходящего размера
На первый взгляд кажется, что человеку может подойти любой противогаз. На самом деле, у этих устройств, как и у головных уборов, есть размеры.
Чтобы выбрать правильный противогаз, нужно знать два параметра: вертикальный и горизонтальный обхват головы. Первый показатель измеряют по длине вертикальной линии, проходящей через подбородок, щеки и макушку.
Горизонтальный обхват представляет собой замкнутую линию, проходящую по надбровным дугам, на 2-3 см выше ушной раковины и через самую выступающую заднюю часть головы (рисунок 3).
Рисунок 3. Все изделия подбираются строго по размеру
Устройство и принцип действия
Конструкция ПМК представляет собой маску-шлем с регулирующимися резиновыми креплениями и фильтрующей коробкой, которые крепятся друг к другу посредством байонетного соединения либо резьбы диаметром 40 мм (Кр40х4 по ГОСТ 8762-75).
В комплект может входить:

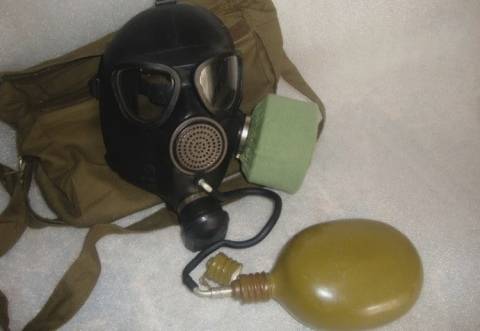

В отличие от гражданских аппаратов, в них есть питьевая система с трубкой, соединяющейся с флягой. В наборе имеется специальная крышка, подающая жидкость только при соединении с маской.
Принцип действия фильтрующих ПМК:
В отличие от изолирующих СИЗ, у которых хотя и есть своя автономная система насыщения кислородом (при помощи встроенного специального баллона), полностью ограничивающая доступ окружающего воздуха, они имеют ограниченный срок действия (до нескольких часов).
Пошаговая инструкция по подготовке ПМК к работе.
Описание и назначение
Расшифровать ПМК можно как «полнолицевой масочный коробочный». Он относится к военным фильтрующим устройствам для защиты органов дыхания, глаз и кожных покровов от вредных химических и иных примесей. При этом содержание в атмосфере кислорода не должно быть меньше 18%, поскольку у противогаза нет своей независимой системы подачи кислорода, как в СИЗ (средства индивидуальной защиты) и шланговых респираторах.
Однако срок годности и условия хранения фильтрующей коробки стоит на самом важном месте, поскольку имеет ограниченное время использования
На сегодняшний день существует много различных типов противогазов и марок фильтров, рассчитанных на те или иные вещества, которые не могут превышать 82% от общего объема воздуха. Такие изделия эффективны против радиации, паров, большинства токсинов, газов и аэрозолей, переносимых по воздуху, включая вирусы и бактерии.
В соответствии с областью применения, помимо военных, существуют модели:
Первые не требуют дополнительных навыков при использовании, но каждый простой человек надеется, что они никогда не пригодятся. Вторые являются важным инструментом для выживания сотрудников спецслужб при выполнении опасной работы.
Когда дело доходит до производительности и защиты, ПМК – это действительно лучший вариант. Служит в качестве спасения от быстро и медленно действующих БОВ (боевых отравляющих веществ):
Хранение
При правильной эксплуатации противогаз прослужит до 2-х лет, после чего подлежит списанию или замене фильтров.
Маска-шлем выполнена из полимерного композиционного материала с резиновым 6-лямочным наголовником, а фильтр состоит из металлического корпуса со специальной крышкой. Период разрушения материалов, входящих в состав противогаза, указан в паспорте и маркировке на корпусе. Срок годности ФПК напрямую зависит от условий, в которых он хранится, и составляет как правило 3-5 лет, если клапаны были закрыты пробками с обеих сторон.
Перед каждым использованием противогаза осуществляют проверку на герметичность и визуальный осмотр на целостность всех узлов. Недопустимы повреждения на резиновых частях, царапины и трещины на стеклах, болтающиеся крепления, коррозия и вмятины на металлических элементах, срывы в резьбе, признаки влаги или талька во время примерки.
Современные противогазы ПМК пользуются повышенным спросом не только в армии, но и у гражданских любителей туризма и истории в Зоне отчуждения Чернобыльской АЭС.
Далее представлен видеообзор противогазов ПМК-1 и ПМК-2.

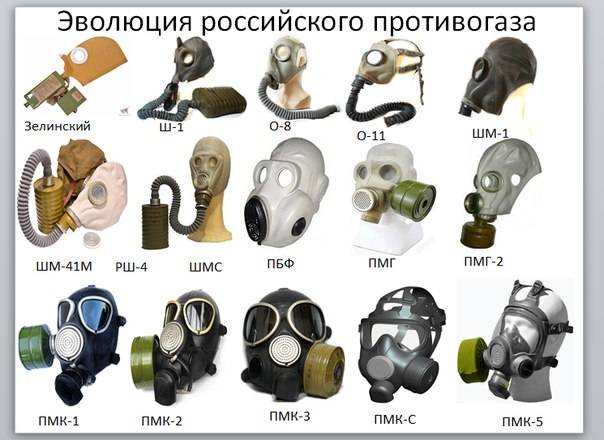

Основные модификации
Полный обзор 5 последних военных противогазов отечественного производства с подробным руководством использования и самые главные факторы, которые следует учитывать при их покупке, помогут сузить выбор лучшего для выживания.
Впервые изготовлен в 1970 году, а в 80-е годы началось серийное производство для ВС СССР, позже получил некоторое применение с ВС России. В нем использовали те же 40 мм резьбовые крепления, что и в большинстве других советских противогазов. Первая советская маска с треугольными линзами и системой питья. Из-за того, что маска ПМК-1 относительно похожа на ПМК-3, она до сих пор используется в России в качестве тренировочного противогаза.
Выпускаются в трех размерах, обозначенных цифрами 1, 2 или 3.
После нескольких лет службы в начале 90-х годов ПМК-1 в конечном итоге был заменен новым ПМК-2. В этой версии резьбовые крепления заменены на байонетные, что позволило достаточно плотно зафиксировать фильтр, чтобы он не болтался. Кроме того, теперь его можно ставить с любой желаемой стороны (для стрелков-левшей), в противоположную сторону вставляют заглушку.
Увеличенные трапециевидные линзы для более широкого поля зрения, резиновый 5-точечный ремень (заменяется), поставляется в 3 размерах (маленький, средний и большой соответственно).
Является противогазом текущего выпуска Вооруженных Сил Российской Федерации. В 1990-х годах началась работа над проектом по замене противогазов, поскольку советские имели возможность устанавливать ФПК только с одной стороны.
Обратно совместим со старыми российскими фильтрами (с помощью переходника). Имеет более крупные очки и навинчиваемый адаптер для питьевой трубки, оснащенный крышкой челночного клапана. Уменьшенный вес составляет всего 960 г.

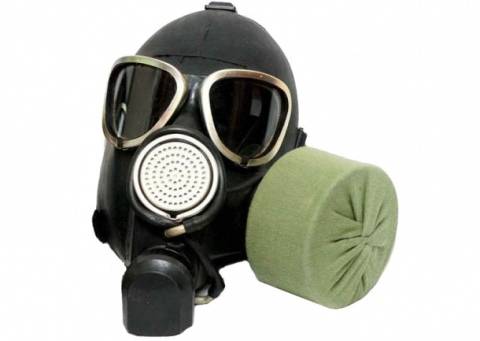

Поставляется с новым защитным фильтрующим чехлом, который необходим в условиях сильного снегопада и дождя. Он также включает пластиковую прокладку, которая создает внутренний зазор и повышает эффективность ФПК, в отличие от старого чехла фильтра, который немного препятствовал прохождению воздуха.
Это панорамное полнолицевое устройство защиты с речевой диафрагмой, отличающееся моноблочным очковым узлом как у импортных аппаратов. В остальном очень похожее на предшествующую версию с резьбовым креплением 40 мм (Кр40х4 по ГОСТ 8762-75). Соединение байонетных фильтров возможно при помощи переходников.
Противогаз представляет самую последнюю пятую модернизированную модель, произведенную российской компанией «Тамбовмаш». Выпускается маленького и большого размера. Для гражданского использования есть модификация ГП-21.
Имеет гибкий моноблочный очковый узел (сравнимый с MCU-2, США) и резиновый 6-точечный ремень.
Имеет два резьбовых отверстия 40 мм с заглушкой и голосовую диафрагму спереди.
Фильтрующий военный противогаз ПМК-1, ПМК-2, ПМК-3
Общевойсковой фильтрующий противогаз ПМК (маска М-80)
Маска М-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, узла присоединения ФПК с клапаном вдоха, обтекателя, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.
Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами.
Клапанная коробка с двумя клапанами выдоха грибкового типа выполнена из полимера, имеет резьбовое соединение для проведения технического обслуживания клапанов. На седловине внешнего клапана расположен резиновый экран, предназначенный для предотвращения засорения и примерзания клапанов выдоха. Отверстие экрана направлено вниз.
Переговорное устройство капсульного типа не подлежит разборке в подразделениях.
Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складах.
В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое о корпусом маски.
Маски М-80 выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.
Маркировка на маске М-80 соответствует маркировке на ШМ-41Му.
Общевойсковой фильтрующий противогаз ПМК-2
Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. Основное отличие состоит в конструкции ФПК и узла присоединения ее к маске.
Фильтрующе-поглощающая коробка имеет форму цилиндра высотой 9 см и диаметром 11,2 см. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробку герметизируют двумя пробками. Верхнюю пробку фиксируют обтекателем.
Коробку вставляют в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности гор-ловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК, и утолщены. Изнутри на фланец ФПК устанавливают обтекатель, при этом его отверстие должно быть направлено на клапанную коробку. Решетка предназначена для предотвращения плотного прилегания чехла к входному отверстию в дне коробки.
Маркировка на ФПК нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка — индекс коробки Е0.1.15.01; вторая строка—условное обозначение предприятия-изготовителя, номер партии, квартал и две последние цифры года изготовления; третья строка — серия и номер ФПК.
Маска МБ-1-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, двух узлов присоединения ФПК, заглушки, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.
Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с вооружением и военной техникой, а также индивидуальных особенностей военнослужащего ФПК вставляют с любой стороны. В противоположное отверстие вставляют заглушку.
Присоединение ФПК со стандартной навинтованной горловиной к маске МБ-1-80 осуществляют с помощью переходника. Комплект дополнительного патрона КДП с противогазом ПМК-2 используют с помощью двух переходников: один для присоединения к маске соединительной трубки, другой — для присоединения ФПК к дополнительному патрону. Остальные узлы, элементы и комплектующие детали противогаза ПМК-2 аналогичны противогазу ПМК.
Общевойсковой фильтрующий противогаз ПМК-3
Противогаз ПМК-3 предназначен для защиты органов дыхания, лица и глаз личного состава войск от воздействия отравляющих, радиоактивных, сильнодействующих ядовитых веществ, бактериальных средств, радиоактивной пыли, а также от светового излучения ядерного взрыва. Противогаз ПМК-3 может эксплуатироваться во всех климатических зонах Российской Федерации в летний, осенний, зимний и весенний периоды года в ночных и дневных условиях, при температуре от минус 40°С до 40°С и относительной влажности воздуха до 98%.
Противогаз ПМК-3 обеспечивает возможность приема воды в зараженной атмосфере.
Основные характеристики:
Комплект противогаза состоит из лицевой части, фильтрующе-поглощающей коробки, сумки для ношения противогаза, крышки фляги, не запотевающей пленки.
Общевойсковой фильтрующий противогаз ПМК-С
Фильтрующе-поглощающая коробка ФПК-7ПБ обеспечивает защиту от ОВ, БА, РП, ТХВ, в том числе аммиака, паров, газов и аэрозолей слезоточивых (раздражающих) веществ
Фильтрующе-поглощающая коробка ФПК-7ПМ обеспечивает защиту от паров и аэрозолей слезоточивых (раздражающих) веществ, а также от других токсичных химических веществ при небольшой воздействующей дозе, кроме аммиака.
Наголовник комбинированный с двумя нижними затяжными ремнями или шестилямочный резиновый наголовник, удобство и быстрота надевания.
Литой низкопрофильный корпус маски из полимера, низкие массогабаритные показатели, идеальная сочетаемость со всеми типами бронешлемов.
Гибкое полимерное смотровое стекло обеспечивает эффективное применение оптических приборов и компактность укладки.
Подмасочник оригинальной конструкции обеспечивает внутреннюю вентиляцию, снижает эффект запотевания.
Компактный узел выдоха обеспечивает высокую герметичность, удаление потовыделений.
Корпус фильтрующе-поглощающей коробки из ударопрочных композиционных полимерных материалов, отсутствие коррозии корпуса, простота контроля при хранении, предотвращает искрообразование,пожаро- и взрывобезопасен.
Высокоактивные катализаторы, химпоглотители и конструкция фильтрующе-поглощающей коробки, надежная защита от широкого перечня ОВ и АХОВ, малые массо-габаритные показатели.
