Чем объясняется эффект односторонней проводимости p n перехода в полупроводнике
Что такое p-n переход
Атомы и ковалентная связь
Для начала давайте разберемся на уровне атомов что и как работает. Это будет небольшое предисловие.
Вся материя состоит из молекул, а молекулы в свою очередь из атомов. И у каждого атома есть протоны, нейтроны и электроны.
Протоны образуют с нейтронами ядро, в котором их равное количество.
Исключение — это водород у которого есть только один протон в ядре, без нейтрона.
Вокруг ядра находятся орбиты электронов (кстати, сейчас принято считать, что это облако электронов). Между ними действуют сильные и слабые силы, которые являются основой атомов. Далее на изображениях не будем указывать протоны и нейтроны для простоты восприятия.
Конечно, можно погрузиться и дальше, что есть мезоны, кварки и другие фундаментальные частицы. А еще, что на электронных оболочках атомов электроны распределены в виде «газа» и их не получится точно обнаружить, только с определенной долей вероятности. Однако, это не обязательно знать для понимания принципов работы общей цифровой электроники.
Достаточно просто принять тот факт, что есть атомы, у которых присутствуют ядра с положительным зарядом, а вокруг этого ядра находятся орбиты с электронами.
Электроны и протоны имеют противоположные знаки.
В электрически нейтральном атоме количество электронов и протонов одинаково. Все электроны распределены по разным уровням. Кто ближе к ядру – по два электрона, следующий уровень по 4 электрона и так далее. Но если по какой-либо причине атом теряет электрон, то такой атом становится положительным ионом.
Ему не хватает электрона на своей внешней электронной орбите, которая называется валентным уровнем. С валентного уровня у атома проще «забрать» электрон. А такие электроны, которые находятся на валентном уровне, называются валентными электронами.
Положительный ион (атом, у которого не хватает электронов) будет со знаком +, так как у него дефицит электронов, и он будет притягивать или притягиваться к свободному электрону (зависит от среды).
Все атомы в молекулах соединены друг с другом на валентном уровне, то есть при помощи ковалентной связи.
На валентном уровне связь ядра с электронами намного меньше, чем на других, поэтому атомы могут образовывать материю, соединяясь с другими атомами. Так и получаются химические реакции и соединения атомов друг с другом.
Полупроводники и кристаллическая решетка
Теперь плавно переходим к полупроводникам. У полупроводников, таких как кремний (Si) и германий (Ge) на ковалентном уровне есть по 4 электрона.
Не путайте кремень и кремний. Кремень – это минерал, а кремний – это химический элемент, который был открыт в 1810 году.
Особенность полупроводников заключается в том, что их атомы друг с другом образуют парные связи.
Допустим, есть атом кремния. У него 4 электрона на валентном уровне. Если к нему присоединить еще 4 атома кремния, то получится кристаллическая решетка. 4 атома связаны друг с другом 4 своими электронами.
На картинке показана связь атомов в плоскости. В реальности она естественно, находится не в одной плоскости, а в пространстве.
То есть, каждый атом может образовывать устойчивую связь друг с другом, по 4 штуки с каждой стороны и плоскости.
Особенность полупроводников заключается в том, что эта кристаллическая решётка очень устойчива.
Кстати, проводимость полупроводников сильно зависит от внешних условий (давление, температура, радиация, свет). Намного сильнее, чем у других материалов. Это все связано с особенностью кристаллической решетки, которая позволят делать солнечные батареи, датчики, камеры и много чего еще.
Итак, атомы полупроводников без примесей электрически нейтральны.
И что самое главное, они все равно будут связаны друг с другом. Общая ковалентная связь позволят им обмениваться друг с другом электронами.
Проводимость полупроводников в нормальных условиях практически такая же, как у диэлектриков, то есть очень низкая.
Проводимость кристаллической решетки с примесями
Свободных электронов в чистом полупроводнике мало, и это объясняет низкую проводимость материала.
Однако, при повышении температуры электроны на валентном уровне получают большую энергию, и могут быстрее покидать свои орбиты. Поэтому материал становится более проводимым при повышении температуры.
И из-за этого полупроводники получили свое название. Это и проводник, и диэлектрик в одном флаконе, который меняет свою проводимость из-за внешних условий.
Донорская примесь и n-тип
Если добавить в кристаллическую решетку кремния атом, у которого 5 валентных электронов, то из-за него в кристалле появятся свободные электроны.
Например, есть атом мышьяка (As) и атомы кремния (Si).
4 валентных электрона мышьяка образуют валентную связь с другими атомами кремния. А вот один электрон будет находится в зоне проводимости. То есть, он станет свободным электроном.
А вот атом мышьяка, который непреднамеренно отдал свой электрон, станет положительным ионом. И несмотря на это, кристаллическая решетка остается стабильной.
Полупроводник с примесью, в котором находятся свободные электроны, называется полупроводником n-типа. Основные носители заряда – свободные электроны. Неосновные – дырки.
Примеси добавляют при помощи легирования. Оно может быть, как металлургическим (повышением температуры, изготовление сплавов), так химическим (ионное и диффузное).
Если подать ток по такому материалу, то свободные электроны из примеси притягиваются положительным потенциалом. А с отрицательного потенциала приходят «новые» электроны, взамен старым, которые ушли к положительному потенциалу.
Акцепторная примесь и p-тип
А что будет, если в полупроводник добавить атом с тремя валентными электронам, например бор (B)?
Тогда три валентных электрона атома бора создадут связь с другими атомами кремния. Однако теперь в кристалле с такой примесью будет не хватать одного электрона.
Это отсутствие электрона называется дыркой. По сути, это положительный потенциал, но для простоты понимания его принято называть дыркой.
Это не ион и не элементарная частица. Это дефицит электрона у атомов. И тот атом, у которого будет не хватать электрона на своей орбите, будет притягивать к себе и свободные электроны, которые оказались в кристалле, и электроны от соседних атомов.
Такая примесь в кристалле также повышает его проводимость. И эта примесь называется акцепторной. То есть, примесные атомы создают дефицит электронов в кристаллической решетке.
Поэтому, такой полупроводник с акцепторной примесью называются p-типом. Его основные носители заряда – дырки. А неосновные – электроны.
Если пустить ток по такому материалу, то к отрицательному потенциалу будет притягиваться дырка к новому поступающему электрону из источника тока. А вот к положительному потенциалу будут уходить электроны, которые находились в кристалле.
Кстати, примесный атом бора получается отрицательно заряженным ионом, поскольку при прохождении тока на его орбите будет не 3 электрона, а 4, что является для него избытком.
Ток неосновных зарядов
Как уже было сказано выше, у p-типа основные носители заряда — это дырки, а у n-типа — это электроны. Неосновные носители соответственно, наоборот. И неосновные носители зарядов тоже участвуют при прохождении тока.
Конечно, неосновных носителей зарядов намного меньше, чем основных, но не стоит их полностью игнорировать, особенно когда речь идет о p-n переходе.
Создание p-n перехода
Что будет, если соединить два кусочка кремния c примесями p-типа и n-типа вместе? Получится p-n переход. Или как его еще называют — электронно-дырочный переход.
Этот переход является разграничительной зоной между p-областью и n-областью.
И особенностью этого перехода является то, что этот переход состоит из ионизированных примесных атомов, которые не позволяют свободным зарядам из двух разных областей соединяться друг с другом. Он образовался от такого явления, как диффузионный ток.
Этот ток возникает при нагреве (изготовлении перехода). Носители зарядов рекомбинируют друг с другом и уравновешивают баланс. Диффузионный ток под воздействием тепла хаотичный, и не имеет упорядоченного направления, если на него не действует вешнее напряжение.
Например, электроны из n-области начинают накапливаться возле положительных ионов примеси, но так как с другой стороны находятся отрицательные ионы n-области, они не могут перейти этот барьер. С дырками ситуация аналогична.
Свободные электроны из n-области не могут перейти в p-область из-за барьера, который создан ионизированными донорскими примесями. Здесь создается электрическое поле, которое действует как барьер для дырок и электронов. И из-за этого в p-n переходе отсутствуют свободные носителя зарядов. Переход их попросту отталкивает от себя с двух сторон.
Кстати, еще одно название барьера – обедненная область.
А в целом, кристалл остается электрически нейтральным. Если бы не было этого барьера, свободные носители заряды уравновесили бы друг друга.
Преодоление потенциального барьера
Чтобы свободные электроны и дырки могли пройти через этот барьер, нужно приложить внешнее напряжение, которое будет превышать напряжение, требуемое для перехода барьера.
Подключим к n-области минус источника тока, а к p-области плюс источника тока. Такое включение называется прямым. Еще n-область в приборах называют катодом, а p-область — анодом.
Напряжение источника должно быть выше, чем то, которое требуется для открытия p-n перехода.
Допустим, потенциальный барьер равен 0,125 Вольт. Чтобы преодолеть его, подключим источник с напряжением 5 В.
Чтобы не перегружать восприятие, на схеме не показаны неосновные носители зарядов.
И благодаря воздействию электрического поля внешнего источника, свободным носителям хватает энергии для того, чтобы перейти этот потенциальный барьер и преодолеть его электрическое поле. Переход подключен с прямым смещением.
Свежий электрон идет с источника, переходит в n-область, далее преодолевает барьер и переходит дырке, где происходит рекомбинация. И далее этот электрон идет на встречу к дырке, которая идет с положительного потенциала, подключенного к p-области. То есть, по p-n переходу проходит электрический ток. Этот ток называют еще диффузионным током или током прямого включения – когда основные носители зарядов упорядочено движутся к внешнему источнику тока.
Аналогична ситуация с дырками. Положительный потенциал внешнего источника, который подключён к p-области, будет забирать электрон, а на его месте появится дырка. Дырка в свою очередь будет двигаться к барьеру и далее к отрицательному потенциалу источника.
Ток, который создается дырками называется дырочным. Соответственно, ток, который создается электронами – электронным.

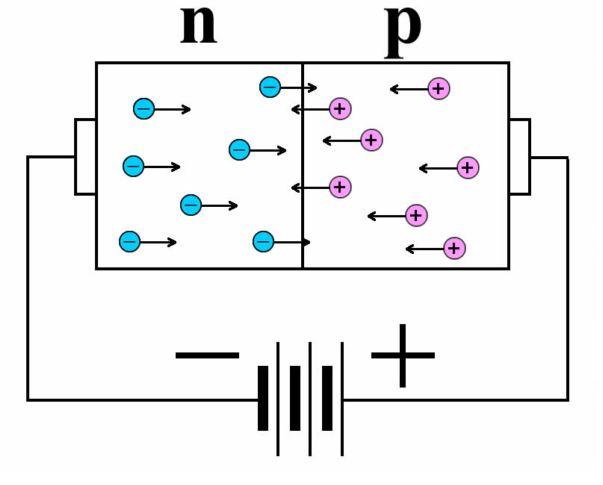

А на этой схеме переход показан без барьера, но с обратным током.
Неосновные носители зарядов в свою очередь действуют наоборот, от чего и возникает дополнительное сопротивление в p-n переходе.
Обратный ток может быть равен всего нескольким микроамперам.
Обратное включение
Поменяем полярность внешнего источника на противоположную. Минус к p-области, а плюс к n-области. Что же будет происходить с барьером и током зарядов?
Барьер увеличится за счет того, что основные носители зарядов будут притягиваться к внешнему источнику. Увеличится сопротивление потенциального барьера и напряжение его открытия.
Однако, не смотря на все это, через p-n переход будет протекать обратный ток.
Этот обратный ток очень мал, поскольку создается неосновными носителями заряда. Он еще называется дрейфовым током.
Применение p-n перехода
Вот так и работает простой диод, который состоит из p-n перехода. По-простому, p-n переход – это и есть классический диод. И он может работать как при прямом включении, так и при обратном. А вообще, вся современная цифровая техника состоит из p-n переходов.
Транзисторы, тиристоры, микросхемы, логические элементы, процессоры и многое другое основано именно на этом.
Контролируемый лавинообразный пробой
А что будет, если превысить напряжение потенциального барьера? Например, оно равно 7 В. А на схеме источник 5 В. Если подключим источник на 8 В, то наступит лавинообразный ток.
Неосновные носители зарядов будут забирать с собой основные. От части этот процесс контролируем, если не превышать напряжение источника выше, чем может выдержать p-n переход.
Электрический пробой
Если еще больше повысим напряжение, то будет электрический пробой. Эти явления широко используются на практике, например, в качестве стабилизаторов.
Ток не пойдет по цепи пока не будет то напряжение, которое требуется для открытие обратного смещенного p-n перехода.
И электрический пробой контролируется. Стабилитроны (так называются диоды, которые работают в таком режиме) делаются специально с широкими p-n переходами, которые долго работают под постоянными нагрузками.
Тепловой пробой
Но если радиодеталь изначально не рассчитана электрический пробой, то она быстро нагреется и произойдет тепловой пробой. Дырки и электроны получат тепловую энергию, из-за которой барьер полностью разрушится. Переход нагревается и трескается под действием температуры. Это необратимый процесс.
Вообще, когда техника «перегорает» — это и есть явление теплового пробоя, то есть превышение допустимой температуры.
И во время пайки тоже может случиться тепловой пробой. Достаточно немного перегреть деталь и p-n переход будет разрушен.
Соответственно, если пустить по диоду ток, который превышает его пропускную способность, то тоже случится тепловой пробой. Тоже самое касается и рассеиваемой мощности.
Как избавиться от обратного тока
А можно ли избавиться от обратного тока? Для этого в переход добавляют металлические примеси, которые убирают неосновные носители зарядов при обратном включении.
Но и обратный ток можно использовать на практике.
Например, с его помощью реализуются обратная связь, некоторые функции и измерения.
Как еще применяется обратное включение
А еще, обратное включение очень похоже на конденсатор. Взгляните на схему. Это же две обкладки конденсатора, посередине которого есть «диэлектрик». И электронно-дырочный переход обладает емкостью. И это тоже используется на практике. Так называется полупроводниковый конденсатор.
В радиоприёмниках используют вместо подстрочных конденсаторов варикапы. Варикапы легко настроить. Нужно всего лишь подать напряжение обратным смещением определенного значения, для повышения или понижения емкости.
Конечно, это не основное применение p-n перехода. Переход используется во всей цифровой технике по-разному.
Выпрямители, усилители, генераторы, процессоры, солнечные батареи и много другое. И то, что было описано выше про принцип работы p-n перехода – это принцип работы обычного диода.
Это наиболее простое описание принципа работы p-n перехода. Он бывает разных типов, и в полупроводниках есть физические явления, которые возникают при различных условиях.
Да и изготовление полупроводниковых радиодеталей бывает разным. Полупроводники разделяются на целые классы со своими особенностями. А микропроцессорное производство – это отдельный вид искусства.
ElectronicsBlog
Обучающие статьи по электронике
P-N-переход и диод.
Как упоминалось ранее электропроводность полупроводников сильно зависит от концентрации примесей. Полупроводники, электрофизические свойства которых зависят от примесей других химических элементов, называются примесными полупроводниками. Примеси бывают двух видов донорной и акцепторной.
Донорной называется примесь, атомы которой дают полупроводнику свободные электроны, а получаемая в этом случае электропроводность, связанная с движением свободных электронов, — электронной. Полупроводник с электронной проводимостью называется электронным полупроводником и условно обозначается латинской буквой n — первой буквой слова «негативный».
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Рассмотрим процесс образования электронной проводимости в полупроводнике. За основной материал полупроводника возьмём кремний (кремниевые полупроводники самые распространённые). У кремния (Si) на внешней орбите атома есть четыре электрона, которые обуславливают его электрофизические свойства (т.е. они перемещаясь под действием напряжения создают электрический ток). При введении в кремний атомов примеси мышьяка (As), у которого на внешней орбите пять электронов, четыре электрона вступают во взаимодействие с четырьмя электронами кремния, образуя ковалентную связь, а пятый электрон мышьяка остаётся свободным. При этих условиях он легко отделяется от атома и получает возможность перемещаться в веществе.
Акцепторной называется примесь, атомы которой принимают электроны от атомов основного полупроводника. Получаемая при этом электропроводность, связанная с перемещением положительных зарядов — дырок, называется дырочной. Полупроводник с дырочной электропроводностью называется дырочным полупроводником и условно обозначается латинской буквой p — первой буквой слова «позитивный».
Рассмотрим процесс образования дырочной проводимости. при введении в кремний атомов примеси индия (In), у которого на внешней орбите три электрона, они вступают в связь с тремя электронами кремния, но эта связь оказывается неполной: не хватает ещё одного электрона для связи с четвёртым электроном кремния. Атом примеси присоединяет к себе недостающий электрон от одного из расположенных поблизости атомов основного полупроводника, после чего он оказывается связанным со всеми четырьмя соседними атомами. Благодаря добавлению электрона он приобретает избыточный отрицательный заряд, то есть превращается в отрицательный ион. В тоже время атом полупроводника, от которого к атому примеси ушёл четвёртый электрон оказывается связанным с соседними атомами только тремя электронами. таким образом, возникает избыток положительного заряда и появляется незаполненная связь, то есть дырка.
Одним из важных свойств полупроводника является то, что при наличии дырок через него может проходить ток, даже если в нём нет свободных электронов. Это объясняется способностью дырок переходить с одного атома полупроводника на другой.
Перемещение «дырок» в полупроводнике
Вводя в часть полупроводника донорную примесь, а в другую часть — акцепторную, можно получить в нём области с электронной и дырочной проводимостью. На границе областей электронной и дырочной проводимости образуется так называемый электронно-дырочный переход.
P-N-переход
Рассмотрим процессы происходящий при прохождении тока через электронно-дырочный переход. Левый слой, обозначенный буквой n, имеет электронную проводимость. Ток в нём связан с перемещением свободных электронов, которые условно обозначены кружками со знаком «минус». Правый слой, обозначенный буквой p, обладает дырочной проводимостью. Ток в этом слое связан с перемещением дырок, которые на рисунке обозначены кружками с «плюсом».
Движение электронов и дырок в режиме прямой проводимости
Движение электронов и дырок в режиме обратной проводимости.
При соприкосновении полупроводников с различными типами проводимости электроны вследствие диффузии начнут переходить в p-область, а дырки — в n-область, в результате чего пограничный слой n-области заряжается положительно, а пограничный слой p-области — отрицательно. Между областями возникает электрическое поле, которое является как бы барьеров для основных носителей тока, благодаря чему в p-n переходе образуется область с пониженной концентрацией зарядов. Электрическое поле в p-n переходе называют потенциальным барьером, а p-n переход — запирающим слоем. Если направление внешнего электрического поля противоположно направлению поля p-n перехода («+» на p-области, «-» на n-области), то потенциальный барьер уменьшается, возрастает концентрация зарядов в p-n переходе, ширина и, следовательно, сопротивление перехода уменьшается. При изменении полярности источника внешнее электрическое поле совпадает с направлением поля p-n перехода, ширина и сопротивление перехода возрастает. Следовательно, p-n переход обладает вентильными свойствами.
Полупроводниковый диод
Диодом называется электро преобразовательный полупроводниковый прибор с одним или несколькими p-n переходами и двумя выводами. В зависимости от основного назначения и явления используемого в p-n переходе различают несколько основных функциональных типов полупроводниковых диодов: выпрямительные, высокочастотные, импульсные, туннельные, стабилитроны, варикапы.
Основной характеристикой полупроводниковых диодов является вольт-амперная характеристика (ВАХ). Для каждого типа полупроводникового диода ВАХ имеет свой вид, но все они основываются на ВАХ плоскостного выпрямительного диода, которая имеет вид:
Вольт-амперная характеристика (ВАХ) диода: 1 — прямая вольт-амперная характеристика; 2 — обратная вольт-амперная характеристика; 3 — область пробоя; 4 — прямолинейная аппроксимация прямой вольт-амперной характеристики; Uпор — пороговое напряжение; rдин — динамическое сопротивление; Uпроб — пробивное напряжение
Масштаб по оси ординат для отрицательных значений токов выбран во много раз более крупным, чем для положительных.
Вольт-амперные характеристики диодов проходят через нуль, но достаточно заметный ток появляется лишь при пороговом напряжении (Uпор), которое для германиевых диодов равно 0,1 — 0,2 В, а у кремниевых диодов равно 0,5 — 0,6 В. В области отрицательных значений напряжения на диоде, при уже сравнительно небольших напряжениях (Uобр.) возникает обратный ток (Іобр). Этот ток создается неосновными носителями: электронами р-области и дырками n-области, переходу которых из одной области в другую способствует потенциальный барьер вблизи границы раздела. С ростом обратного напряжения увеличение тока не происходит, так как количество неосновных носителей, оказывающихся в единицу времени на границе перехода, не зависит от приложенного извне напряжения, если оно не очень велико. Обратный ток для кремниевых диодов на несколько порядков меньше, чем для германиевых. Дальнейшее увеличение обратного напряжения до напряжения пробоя (Uпроб) приводит к тому что электроны из валентной зоны переходят в зону проводимости, возникает эффект Зенера. Обратный ток при этом резко увеличивается, что вызывает нагрев диода и дальнейшее увеличение тока приводит к тепловому пробою и разрушению p-n-перехода.
Обозначение и определение основных электрических параметров диодов
Обозначение полупроводникового диода
Как указывалось ранее диод в одну сторону ток проводит (т. е. представляет собой в идеале просто проводник с малым сопротивлением), в другую – нет (т. е. превращается в проводник с очень большим сопротивлением), одним словом, обладает односторонней проводимостью. Соответственно выводов у него всего два. Они как повелось ещё со времён ламповой техники, называются анодом (положительным выводом) и катодом (отрицательным).
Все полупроводниковые диоды можно разделить на две группы: выпрямительные и специальные. Выпрямительные диоды, как следует из самого названия, предназначены для выпрямления переменного тока. В зависимости от частоты и формы переменного напряжения они делятся на высокочастотные, низкочастотные и импульсные. Специальные типы полупроводниковых диодов используют различные свойства p-n-переходов; явление пробоя, барьерную емкость, наличие участков с отрицательным сопротивлением и др.
Выпрямительные диоды
Конструктивно выпрямительные диоды делятся на плоскостные и точечные, а по технологии изготовления на сплавные, диффузионные и эпитаксиальные. Плоскостные диоды благодаря большой площади p-n-перехода используют для выпрямления больших токов. Точечные диоды имеют малую площадь перехода и, соответственно, предназначены для выпрямления малых токов. Для увеличения напряжения лавинного пробоя используют выпрямительные столбы, состоящие из ряда последовательно включенных диодов.
Выпрямительные диоды большой мощности называют силовыми. Материалом для таких диодов обычно служит кремний или арсенид галлия. Кремниевые сплавные диоды используют для выпрямления переменного тока с частотой до 5 кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100 кГц. Кремниевые эпитаксиальные диоды с металлической подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгалиевые диоды способны работать в диапазоне частот до нескольких МГц.
Силовые диоды обычно характеризуются набором статических и динамических параметров. К статическим параметрам диода относятся:
К динамическим параметрам диода относятся его временные и частотные характеристики. К таким параметрам относятся:
Статические параметры можно установить по вольт-амперной характеристике диода.
Время обратного восстановления диода tвос является основным параметром выпрямительных диодов, характеризующим их инерционные свойства. Оно определяется при переключении диода с заданного прямого тока Iпр на заданное обратное напряжение Uобр. Во время переключения напряжение на диоде приобретает обратное значение. Из-за инерционности диффузионного процесса ток в диоде прекращается не мгновенно, а в течении времени tнар. По существу, происходит рассасывание зарядов на границе p-n-перехода (т. е. разряд эквивалентной емкости). Из этого следует, что мощность потерь в диоде резко повышается при его включении, особенно, при выключении. Следовательно, потери в диоде растут с повышением частоты выпрямляемого напряжения.
Диоды с барьером Шотки
Для выпрямления малых напряжений высокой частоты широко используются диоды с барьером Шотки. В этих диодах вместо p-n-перехода используется контакт металлической поверхности с полупроводником. В месте контакта возникают обеднённые носителями заряда слои полупроводника, которые называются запорными. Диоды с барьером Шотки отличаются от диодов с p-n-переходом по следующим параметрам:
Две основные характеристики делают эти диоды незаменимыми: малое прямое падение напряжения и малое время восстановления обратного напряжения. Кроме того, отсутствие неосновных носителей, требующих время на обратное восстановление, означает физическое отсутствие потерь на переключение самого диода.
Максимальное напряжение современных диодов Шотки составляет около 1200 В. При этом напряжении прямое напряжение диода Шотки меньше прямого напряжения диодов с p-n-переходом на 0,2…0,3 В.
Преимущества диода Шотки становятся особенно заметны при выпрямлении малых напряжений. Например, 45-вольтный диод Шотки имеет прямое напряжение 0,4…0,6 В, а при том же токе диод с p-n-переходом имеет падение напряжения 0,5…1,0 В. При понижении обратного напряжения до 15 В прямое напряжение уменьшается до 0,3…0,4 В. В среднем применение диодов Шотки в выпрямителе позволяет уменьшить потери примерно на 10…15 %. Максимальная рабочая частота диодов Шотки превышает 200 кГц.
