Чем облицованы стены исаакиевского собора
Материалы в строительстве и отделке Исаакиевского собора
Фотографии
Собор преподобного Исаакия Далматского в Санкт-Петербурге славится не только внушительными размерами, но и богатейшей отделкой, как снаружи, так и внутри, выполненной из множества дорогих природных материалов.
Для его украшения были использованы несколько видов мрамора, а также порфир, сланец, лазурит и малахит. Ценнейшие ископаемые свозили сюда со всех уголков России, а также из Италии, Франции и других стран мира.
Храм является уникальным памятником архитектуры. Равных ему нет на свете по количеству и разнообразию отделки из природного камня. Посетителей поражает, с какой тщательностью выполнены работы по созданию наружной облицовки и внутреннего убранства.
Святое сооружение является ярким доказательством величайшего мастерства и необыкновенных художественных талантов владения разными техниками при выполнении работ любой сложности отечественных и заграничных зодчих и умельцев.
Факты и цифры
Подбор материалов и основные технические решения отличались новаторством. Автор проекта и строительства Исаакиевского собора — Огюст Монферран спроектировал фундамент на свайном сосновом основании — сплошном под всем храмом, что было редкостью для Санкт-Петербурга с его зыбучей почвой. Промежутки между сваями заполнили утрамбованным древесным углем, затем выложили гранитные плиты в 2 ряда, выше — кладку из камня. Строились стены и пилоны из кирпича с гранитной прокладкой, что стало совершенной опорной конструкцией.
Впервые в эпоху позднего классицизма Монферран прибегнул к применению металла, по достоинству оценив его непререкаемые качества: легкость, негорючесть, прочность и долговечность. В ход пошли металлические конструкции, литая бронза, кованое железо, листовая медь и чугун.
Для колонн храма применили розовый финский гранит. Он же использовался для массивных стилобат портиков и ступеней. Наружные стены облицованы серым рускеальским мрамором. Однако во время реставрации, которую проводили в 19 веке, некоторые плиты, ввиду их недостаточной прочности, заменили на итальянский мрамор “бардиллио”.
Отделка храма полностью отвечает монументальности и его впечатляющим размерам. Для этих целей было потрачено:
В отделке фасадов и интерьера Исаакия использовали местные и мировые граниты и мраморы различных сортов и цветов. Необыкновенно торжественный вид собору придают украшения из ценнейших цветных камней.
Напольный декор
Для украшения пола был выбран темно-серый мрамор, добытый под Выборгом. Рисунок напольного покрытия создавался полосками тивдийского мрамора, имеющего розовый цвет.
Красивый темно- вишневый порфир для украшения храма добывали у берегов Онежского озера. Этим же материалом был украшен пол от иконостаса до балюстрады. Это место еще называют солеей.
Облицовка стен в храме
Для стен мастера использовали итальянский мрамор благородного светло-серого оттенка, почти без прожилок. Для обустройства алтаря был выбран белый мрамор, по которому была выполнена искусная резьба. Большие арочные проемы ярославские мастера украсили мраморными ангелами. Скульптурные композиции выглядят легкими и воздушными.
Также стены украшены мрамором: розовым тивдийским, жёлтым сиенским, зеленым генуэзским. Красный французский мрамор “гриотто”, имеющий темные прожилки на красном фоне, использовали во фризах над большими дверьми и под надписи в пилонах. Цокольная часть стен сделана из аспидного сланца. Такой материал создает красивый переход от светлых стен к серому мраморному полу.
Украшения иконостаса
Из вишневого порфира выполнена не только солея перед алтарем, но и ступени, и элементы цоколя на главном иконостасе. Шокшинским порфиром была облицована внутренняя сторона иконостаса. Из него был выполнен фриз антаблемента внутри храма.
Главный и малые иконостасы были облицованы снежно-белым мрамором. Этим же материалом были украшены ниши пилонов и элементы балюстрады, находящиеся перед иконостасом. Резьба по мрамору, выполненная русскими мастерами, по сей день поражает изяществом и легкостью.
Удивляет также красочное оформление внешней стороны иконостаса. Все 10 огромных колонн облицованы малахитом зеленого цвета, а 2 малые колонны, находящиеся у входа в царские врата, украшены бадахшанским лазуритом. Облицовку колонн малахитом, по причине особой хрупкости этого материала, довелось делать в технике русской мозаики.
Этот способ облицовки состоит из нескольких этапов. Сначала камень распиливается на тончайшие пластинки. Кусочки для покрытия подбирались так, чтобы получился красивый узор при стыковке элементов. Собранный узор приклеивался горячей смесью канифоли и воска к металлической основе. Стыки малахита тщательно полировали, чтобы швы стали незаметными.
Зеленый малахит украшает не только колонны, но и цоколи большого и малых иконостасов. Из него выполнены яркие вставки различной формы. Бадахшанский лазурит, который применялся для украшения колонн у входа в царские ворота, считается самым качественным и редким. Он имеет глубокий синий цвет с золотистыми вкраплениями. В таком количестве, как в Исаакиевском соборе, этот камень не использовался нигде в мире.
Отделка купола и сводов
Над карнизом своды храма, аттик и внутренняя сторона купола покрыты искусственным мрамором, внешне ничем не отличающимся от натурального. Зато данное решение позволило облегчить вес купола и сэкономить ценный материал.
За основу штукатурки был взят гипс, с добавлением мела, алебастра, извести, цемента, мраморной крошки и пигментов, придающих смеси нужный цвет. Полученную густую массу наносили на потолок и ждали ее высыхания. Затем на затвердевшем покрытии вручную процарапывались бороздки, повторяющие рисунок на натуральном мраморе. Царапины прокрашивали специальными более темными пигментами, имитируя прожилки и пятна природного камня. Процесс был сложным и трудоемким, но мастера под куполом и на потолке создали точную копию натурального мрамора.
Сегодня Исаакиевский собор является жемчужиной культурного наследия, поражая своим величием и красотой. Несмотря на разнообразие цветовой палитры материалов, используемых при отделке храма, все они гармонично сочетаются и дополняют друг друга.
Цветовые акценты расставлены с особым вкусом, поэтому у посетителей нет ощущения пестроты. Пилястры из розового мрамора нежно украшают белую гладь стен. Темный порфир цвета вишни притягивает внимание к нарядному иконостасу.
Архитектура здания умело подчеркивается красотой природных материалов. Внутреннее убранство храма впечатляет всех посетителей своей неповторимой торжественной красотой. Нигде в мире вы не увидите такого изысканного убранства из натурального камня, как в Исаакиевском соборе.
Чем облицованы стены исаакиевского собора
Декоративный камень в Исаакиевском соборе
Среди многих выдающихся памятников архитектуры Санкт-Петербурга Исаакиевский собор выделяется тем, что при его возведении и отделке необычайно широко применялись различные породы цветного камня. Здесь были использованы гранит, различные виды мраморов, шокшинский порфир, брекчия, шунгитовый сланец, а также малахит и лазурит.
В качестве строительного материала архитектор О. Монферран использовал крупнозернистый финский гранит – рапакиви. Граниты отличает не только высокая прочность, но и возможность получения крупных блоков, что позволило использовать этот камень при сооружении основных конструкций собора – фундамента, стилобата и 112 колонн.
Добывали гранит на территории огромного Выборгского массива, разрабатываемого еще с 1740-х годов. Каменоломни Питерлакс находились на территории Финляндии близ города Фридрихсгама (нынешняя Хамина), на нескольких островках близ побережья Финского залива, что облегчало транспортировку блоков камня в Петербург. Их доставляли к месту строительства собора по воде на специально построенных для этой цели судах.
Блоки стилобата собора, а также колонны решено было полировать. Полировка предохраняла камень от атмосферных воздействий, препятствовала проникновению влаги, а также давала замечательный декоративный эффект: красные гранитные колонны четко выделяются на светло-сером фоне мраморной облицовки стен, и в сочетании с позолотой куполов создают нарядную цветовую гамму. Таким образом, гранит при строительстве Исаакиевского собора был использован не только как конструктивный, но и как декоративный материал.
Как декоративный элемент убранства в Исаакиевском соборе широко применялись различные виды мрамора. Этот камень может иметь различную окраску; выше всего ценится мелкозернистый белый мрамор. Однако в природе больше распространены цветные мраморы, окраска которых обусловлена наличием разнообразных пылевидных минеральных примесей. В структуре камня примеси, как правило, распределяются неравномерно, поэтому цветные мраморы обычно рисунчатые или полосатые. Они легко поддаются обработке, но не отличаются высокой прочностью. Мрамор плохо переносит резкую смену температуры, влажности, сернистый газ в атмосфере, поэтому в русской архитектуре его для отделки фасадов применяли довольно редко. Исаакиевский собор – один из немногих архитектурных памятников, чей фасад и интерьер облицованы мрамором.
В отделке собора широко использовался тивдийский мрамор, добывающийся в Карелии, к северу от Петрозаводска, у села Тивдия. Иногда его называли белогорским, поскольку добывали в месторождении «Белая Гора». Ломки известны с 1750-х годов, в них также готовили камень для третьего Исаакиевского собора. Ринальди собирался использовать всю богатую палитру тивдийского мрамора: от светло-розового и палевого до темно-красного и лиловато-красного. Преобладание розовых и красных тонов в окраске объясняется наличием минерала гематита. Эти мраморы очень тверды из-за высокого содержания кварца, и их по степени обработки относили к высшей группе сложности. В отделке Исаакиевского собора Монферран применил тивдийский мрамор розового цвета.
Вместе с отечественным камнем в интерьере собора использован привозной, из Италии и Южной Франции. Это, прежде всего, белый итальянский мрамор серавеццо, которым облицованы стены.
В Италии были приобретены также темный серовато-зеленый генуэзский и желтый сиенский мраморы. Генуэзский камень именуют также левантийским, так как его добывали к северо-западу от города Леванто. Это относительно непрочный мрамор с ярко выраженным рисунком, окраска которого объясняется наличием в его составе серпентинита. Месторождение сиенского мрамора, как это видно по его названию, находится в окрестностях города Сиены. У него мелкозернистое строение и окраска от палевой до интенсивно-желтой. С юга Франции был привезен красный мрамор гриотто. Его заготавливали в отрогах Пиренеев, близ города Нарбона. Этот камень очень эффектен, темный вишнево-красный или ярко-красный с темными прожилками и небольшими пятнышками кальцита.
Исаакиевский собор замечателен тем, что в его отделке использованы породы камня, редко применяемые в убранстве интерьеров. Например, шокшинский порфир, названный от porphyreos (греч.) – «пурпурный». Этот камень имеет насыщенный темно-красный или вишневый цвет и относится к группе кварцитов (основной породообразующий материал – кварц, зерна которого сцементированы кварцевым материалом в плотную массу). Цвет определяется присутствием железистого пигмента, поэтому кварциты чаще всего красные, розовые или коричневые. Реже встречаются серые, почти черные кварциты. Шокшинское месторождение, где добывался камень для Исаакиевского собора, известно было в России более 200 лет, оно находится на западном берегу Онежского озера, в 60 км к югу от Петрозаводска. Разрабатывается месторождение и в настоящее время. Благодаря своей структуре шокшинский порфир очень прочен, погодоустойчив. Он очень труден в обработке, но отлично полируется до зеркального блеска.
В Карелии добывалась также соломенская брекчия, сложная по составу и структуре горная порода, редко применявшаяся в отделке зданий. Она состоит из небольших обломков диабазовых порфиритов, плотно сцементированных мелкозернистым доломито-серпентиновым материалом. Ранее эту породу называли мрамором, но она более хрупкая. Добывалась брекчия в окрестностях Петрозаводска, близ деревни Соломино. Ее добыча и обработка были сопряжены с немалыми трудностями из-за хрупкости материала. При откалывании крупных глыб камень производил впечатление достаточно прочного монолита, но при дальнейшей обработке, особенно при лощении и полировке, начинали отламываться кусочки различной величины, обломки диабазовых пород, составляющих структуру камня. Поэтому детали отделки стен Исаакиевского собора из брекчии – свидетельство огромного мастерства и терпения русских мастеров.
В небольших количествах встречается в интерьере аспидный сланец. Он относится к группе шунгитовых сланцев, основная составляющая которых – шунгит, переходный продукт между аморфным углеродом и графитом, содержит также глинистое вещество, зерна кварца и полевых шпатов. Цвет камня обычно серый или угольно-черный, он легко обрабатывается, но до зеркального блеска не полируется, и обычно отличается матовым блеском. Добывается аспидный сланец в Карелии, близ села Нигозеро, потому его называли еще нигозерским сланцем, или черным аспидом.
В убранстве Исаакиевского собора декоративный камень играет очень важную роль.
В 1843 году был утвержден проект отделки интерьера, разработанный О.Монферраном, в соответствии с которым и выбирались образцы камня. Внутри собора пол был выложен плитами светло- и темно-серого рускеальского мрамора. В соответствии с основными архитектурными членениями интерьера его рисунок подчеркивают полосы розового тивдийского мрамора. Центральную часть пола под куполом украшает нарядная мраморная розетка из тивдийского мрамора. Стены и пилоны храма окаймлены шокшинским порфиром.
Цокольная часть стен и пилонов на высоту 1 м 40 см облицована белым мрамором серавеццо и розовым тивдийским. В обрамлении тивдийского минерала размещены прямоугольные, вытянутые по горизонтали филенки и круглые медальоны из брекчии. Цоколь завершается внизу широким плинтом из аспидного сланца, который служит своеобразным переходом к серому мраморному полу.
На стенах у мрамора серавеццо чуть сероватый тон, местами, слабо выраженный рисунок. Белый каррарский мрамор использован для облицовки главного и малых иконостасов. Из него же выполнены отделка ниш пилонов, детали балюстрады перед главным иконостасом. Особым изяществом отличается резьба по мрамору боковых стен главного алтаря.
Из розового тивдийского мрамора изготовлены многочисленные каннелированные пилястры коринфского ордера, определяющие основной тон декоративного решения интерьера. Из него же выполнен астрагал фриза, проходящего на уровне золоченых капителей пилястр. Желтый сиенский мрамор в виде крупных прямоугольных профилированных плит в обрамлении зеленого генуэзского мрамора украшает четыре центральных пилона, оживляя своим теплым тоном интерьер. Такой же желтый мрамор использован для мелких декоративных деталей на стенах, во фризе над иконами первого яруса главного иконостаса, орнамента в виде меандра на стенах. Зеленый генуэзский мрамор украшает также устои в арках боковых нефов, из него выполнены декоративные вертикальные детали в облицовке стен и в обрамлении трех больших дверей собора. Красный французский мрамор гриотто применен для вставок во фризах над большими дверями собора (фон под надписи) и под иконами в пилонах. Из него же выполнены небольшие вставки в цоколях стен приделов.
Плитами шокшинского порфира выложена солея перед главным иконостасом, из него же – ступени, детали цоколя главного иконостаса (великолепно сохранившие полировку) и элементы облицовки его внутренней стороны, а также фриз над пилястрам в интерьере здания.
В целом внутреннее убранство Исаакиевского собора поражает исключительной красочностью, разнообразием отделочного материала. В облицовке стен применен довольно яркий по тону камень, но цветовые контрасты умело распределены и не создают ощущения пестроты. Различные породы камня выделяют архитектонику здания. Так, при помощи разных цветов подчеркнуты элементы ордера: на белой глади стен ясно читаются розовые пилястры, темным порфиром четко очерчен цвет антаблемента. В целом интерьер храма производит впечатление торжественности и праздничности.
Своеобразным цветовым акцентом стало оформление главного иконостаса, отличающееся особой красочностью. Десять больших колонн иконостаса облицованы зеленым малахитом, а две малых, обрамляющих царские врата, – бадахшанским лазуритом. Это один из немногих примеров использования таких минералов в отделке интерьеров подобного масштаба.
Малахит – непрозрачный, хрупкий и исключительно красивый по цвету камень, с окраской от светло-бирюзовой до темно-зеленой с атласным отливом, причем светлый малахит ценится выше темного. Минерал легко обрабатывается и полируется. Он был известен еще в Древнем Египте. В России крупные месторождения малахита были открыты в XVIII веке на Урале и связаны с активной разработкой медных рудников. По химическому составу малахит – водная углекислая соль меди. В природе он встречается чаще всего в виде округлой формы образований, так называемых «почек» сравнительно небольшого размера. Крупные глыбы этого камня – редкость, недаром в музее петербургского Горного института хранится добытая на Гумешевском руднике близ Екатеринбурга глыба малахита массой 1,5 т. Известны также Медноруднянские залежи этого камня, принадлежавшие известным заводчикам Демидовым и дававшие в то время ежегодно от 30 до 80 т камня. Именно этот малахит был использован для облицовки колонн главного иконостаса Исаакиевского собора.
Соглашение на поставку малахита для собора было заключено с конторой П.Н.Демидова на следующих условиях: 1500 пудов камня должны были быть доставлены в течение 1843 и 1844 годов. Минерал поставлялся согласно отобранным Комиссией образцам одинакового цвета и качества, в больших кусках, от 8 до 80 фунтов в каждом. Цену назначили в 175 рублей серебром за пуд.
Облицовка колонн велась методом «русской мозаики», применявшимся из-за хрупкости этого камня. Камень распиливали на тонкие, толщиной несколько миллиметров, пластинки. Затем согласно рисунку камня их вырезали и подгоняли так, чтобы составить красивый рисунок, и чтобы швы между отдельными пластинками были незаметны. Набор наклеивали на форму из металла или камня с помощью горячей мастики из воска и канифоли, неровности зашлифовывали и полировали.
Таким же способом выполнена облицовка колонн главного иконостаса. Способ отделки каннелированных столпов высотой около 10 м и диаметром 1 м заключался в следующем: конструктивную основу колонн составляли чугунные цилиндры, которые покрывались отлитыми из бронзы тонкостенными профилированными тамбурами. На каждой колонне укрепляли по три таких тамбура. Малахит на них наклеивался упомянутым способом. Соприкасающиеся друг с другом края тамбуров должны были оставаться неоклеенными на 9-14 см в высоту по всей окружности. Когда тамбуры надевались на основу, места соединений тщательно облицовывались так, что места стыка становились незаметными для глаз. Помимо колонн, из малахита были изготовлены различной формы вставки в цоколях главного и малых иконостасов и в арках.
Обрамляющие царские врата колонны облицованы темно-синим с золотистыми искрами бадахшанским лазуритом, который считается по качеству лучшим в мире. В России есть месторождения лазурита в Прибайкалье, но он не столь эффектен: менее интенсивной окраски и с многочисленными белыми вкраплениями. Афганский лазурит не только очень красив, его окраска необыкновенно прочна, он не теряет свой цвет даже при нагревании свыше 1000 градусов Цельсия. В старину этот камень живописцы использовали для изготовления ультрамарина – краски, которая не тускнела от времени. В таких масштабах, как в Исаакиевском соборе, лазурит не применялся более нигде. Высота лазуритовых колонн – около 5 м, диаметр – 0,5 м.
Собор св. Исаакия Далматского – единственный памятник архитектуры, в отделке которого в таких масштабах применялись различные виды природного цветного камня. Все камнерезные работы выполнены с исключительным совершенством, они демонстрируют высочайшее мастерство русских умельцев, их технические и художественные достижения.
LiveInternetLiveInternet
—Рубрики
—Поиск по дневнику
—Подписка по e-mail
—Интересы
—Постоянные читатели
—Сообщества
—Статистика
Исаакиевский собор в Санкт-Петербурге. Часть 4
Каменное убранство
Среди многих выдающихся памятников архитектуры Санкт-Петербурга Исаакиевский собор выделяется тем, что при его возведении и отделке необычайно широко применялись различные породы цветного камня. Здесь были использованы гранит, различные виды мраморов, шокшинский порфир, брекчия, шунгитовый сланец, а также малахит и лазурит.
Поскольку рапакиви не отличает высокая прочность, блоки стилобата собора, а также колонны решено было полировать. В известной мере полировка предохраняла камень от атмосферных воздействий, препятствовала проникновению влаги, а также давала замечательный декоративный эффект: красные гранитные колонны четко выделяются на светло-сером фоне мраморной облицовки стен, и в сочетании с позолотой куполов создают нарядную цветовую гамму. Таким образом, гранит при строительстве Исаакиевского собора был использован не только как конструктивный, но и как декоративный материал.
В отделке собора широко использовался тивдийский мрамор, добывающийся в Карелии, к северу от Петрозаводска, у села Тивдия. Иногда его называли белогорским, поскольку добывали в месторождении «Белая Гора». Ломки известны с 1750-х годов, в них также готовили камень для третьего Исаакиевского собора. Ринальди собирался использовать всю богатую палитру тивдийского мрамора: от светло-розового и палевого до темно-красного и лиловато-красного. Преобладание розовых и красных тонов в окраске объясняется наличием минерала гематита. Эти мраморы очень тверды из-за высокого содержания кварца, и их по степени обработки относили к высшей группе сложности. В отделке Исаакиевского собора Монферран применил тивдийский мрамор розового цвета.
Вместе с отечественным камнем в интерьере собора использован привозной, из Италии и Южной Франции. Это, прежде всего, белый итальянский мрамор серавеццо, которым облицованы стены. Добывали его в провинции Тоскана, в предгорьях Апуанских Альп, где находятся месторождения Каррара, Месса, Серавецца и Монте-Альтиссимо. Мировую известность получил белый каррарский мрамор статуарио, высоко ценимый скульпторами. У него повышенная плотность, мелкозернистая структура, однородность и отсутствие рисунка. Благодаря этому мрамор даже слегка просвечивает на глубину до 4 см от поверхности, что и привлекало внимание ваятелей. Добывали этот камень в Монте-Альтиссимо и Карраре. Другие разновидности (сероватые, рисунчатые) применялись в отделке зданий. К ним относится и серавеццо, который русские мастера-мраморщики переделали на свой лад, называя «сырорецким».
В Италии были приобретены также темный серовато-зеленый генуэзский и желтый сиенский мраморы. Генуэзский камень именуют также левантийским, так как его добывали к северо-западу от города Леванто. Это относительно непрочный мрамор с ярко выраженным рисунком, окраска которого объясняется наличием в его составе серпентинита. Месторождение сиенского мрамора, как это видно по его названию, находится в окрестностях города Сиены. У него мелкозернистое строение и окраска от палевой до интенсивно-желтой.
С юга Франции был привезен красный мрамор гриотто. Его заготавливали в отрогах Пиренеев, близ города Нарбона. Этот камень очень эффектен, темный вишнево-красный или ярко-красный с темными прожилками и небольшими пятнышками кальцита.
Из истории создания Исаакиевского собора известно, что первоначально, по желанию императора Николая I, проект декоративного внутреннего убранства был заказан баварскому архитектору Лео фон Кленце, но принят не был, поскольку не соответствовал монументальности храма и его внушительным масштабам. В 1843 году был утвержден проект отделки интерьера, разработанный О. Монферраном, в соответствии с которым и выбирались образцы камня. Внутри собора пол был выложен плитами светло- и темно-серого рускеальского мрамора. В соответствии с основными архитектурными членениями интерьера его рисунок подчеркивают полосы розового тивдийского мрамора. Центральную часть пола под куполом украшает нарядная мраморная розетка из тивдийского мрамора. Стены и пилоны храма окаймлены шокшинским порфиром.
Цокольная часть стен и пилонов на высоту 1 м 40 см облицована белым мрамором серавеццо и розовым тивдийским. В обрамлении тивдийского минерала размещены прямоугольные, вытянутые по горизонтали филенки и круглые медальоны из брекчии. Цоколь завершается внизу широким плинтом из аспидного сланца, который служит своеобразным переходом к серому мраморному полу.
На стенах у мрамора серавеццо чуть сероватый тон, местами, слабо выраженный рисунок. Чисто белый минерал использован для облицовки главного и малых иконостасов. Из него же выполнены отделка ниш пилонов, детали балюстрады перед главным иконостасом. Особым изяществом отличается резьба по мрамору боковых стен главного алтаря.
Из розового тивдийского мрамора изготовлены многочисленные каннелированные пилястры коринфского ордера, определяющие основной тон декоративного решения интерьера. Из него же выполнен астрагал фриза, проходящего на уровне золоченых капителей пилястр. Желтый сиенский мрамор в виде крупных прямоугольных профилированных плит в обрамлении зеленого генуэзского мрамора украшает четыре центральных пилона, оживляя своим теплым тоном интерьер. Такой же желтый мрамор использован для мелких декоративных деталей на стенах, во фризе над иконами первого яруса главного иконостаса, орнамента в виде меандра на стенах, в тумбах и пьедесталах. Зеленый генуэзский мрамор украшает также устои в арках боковых нефов, из него выполнены декоративные вертикальные детали в облицовке стен и в обрамлении трех больших дверей собора. Красный французский мрамор гриотто применен для вставок во фризах над большими дверями собора (фон под надписи) и под надписи в пилонах. Из него же выполнены небольшие вставки в цоколях стен приделов.
В целом внутреннее убранство Исаакиевского собора поражает исключительной красочностью, разнообразием отделочного материала. В облицовке стен применен довольно яркий по тону камень, но цветовые контрасты умело распределены и не создают ощущения пестроты. Различные породы камня выделяют архитектонику здания. Так, при помощи разных цветов подчеркнуты элементы ордера: на белой глади стен ясно читаются розовые пилястры, темным порфиром четко очерчен цвет антаблемента. В целом интерьер храма производит впечатление торжественности и праздничности.
Соглашение на поставку малахита для собора было заключено с конторой П. Н. Демидова на следующих условиях: 1500 пудов камня должны были быть доставлены в течение 1843 и 1844 годов. Минерал поставлялся согласно отобранным Комиссией образцам одинакового цвета и качества, в больших кусках, от 8 до 80 фунтов в каждом. Цену назначили в 175 рублей серебром за пуд.
Облицовка колонн велась методом «русской мозаики», применявшимся из-за хрупкости этого камня при изготовлении крупных изделий из малахита. Камень распиливали на тонкие, толщиной несколько миллиметров, пластинки. Затем согласно рисунку камня их вырезали и подгоняли так, чтобы составить красивый рисунок, и чтобы швы между отдельными пластинками были незаметны. Набор наклеивали на форму из металла или камня с помощью горячей мастики из воска и канифоли, неровности зашлифовывали и полировали.
На производство этих работ был объявлен конкурс, в котором победила английская фирма «Никольс и Плинке», имеющая свое отделение в Петербурге. Мастера этой фирмы работали по малахиту, конкурируя с Петергофской гранильной фабрикой. Общая стоимость работ была определена в 150 000 рублей серебром и завершилась в начале 1848 года. Помимо колонн, из малахита были изготовлены различной формы вставки в цоколях главного и малых иконостасов и в арках.
Подготовлено Н. В. Михайловой
Мозаика
Сохранившиеся до наших дней мавзолей Галлы Плацидии (V в. н. э.), базилика Сант Аполлинаре Нуово (нач. VI в. н. э.), церковь Сан Витале (сер. VI в. н. э.) поражают своим мозаичным убранством. Мозаичное искусство Италии характеризует достоверность изображений, сочные краски смальты, точная передача цветов и оттенков.
В Равенне это древнее искусство процветает и в настоящее время, здесь по-прежнему работает специальное отделение мозаики при Академии изящных искусств.
В России мозаика впервые упоминается в XI веке, в связи со строительством Софийского собора в Киеве.
В XVIII веке великий русский ученый М. В. Ломоносов заинтересовался мозаикой, изучил ее технику и технологию изготовления цветного стекла смальты, основал свою мозаичную мастерскую. Вместе со своими учениками он выполнил несколько работ, в том числе знаменитую «Полтавскую баталию» в петербургской Академии наук. После смерти Ломоносова мозаичная мастерская прекратила свою деятельность.
В 1840-х годах императорская Академия художеств рассмотрела проект создания в Санкт-Петербурге мозаичного заведения, предложенный куратором русских пенсионеров в Риме П. Н. Кривцовым и академиком Г.-Ф. Веклером. Наконец, последнее слово было за Николаем I. Путешествуя по Италии в 1846 году, император обратил внимание на мозаичные иконы в одном из римских соборов и принял решение о замене живописи Исаакиевского собора на мозаику.
После обучения в Италии русские мастера привезли исполненные ими мозаичные работы: икону «Св. Николай», копию пола в Отриколи и изображения голов четырех евангелистов (ныне хранятся в Государственном Эрмитаже).
Русские смальтовары добились значительных успехов. Кроме основных тонов, ими были получены так называемые смальты отражательного огня, состоящие из нескольких цветовых оттенков, переходящих из одного в другой, или имеющих пеструю окраску с прожилками. Именно благодаря новым смальтам возможности русских мозаичистов по точному воспроизведению живописных оригиналов значительно возросли.
Мозаичные работы для Исаакиевского собора начались в 1851 году и продолжались до 1917 года.
В европейском искусстве середины XIX века определился приоритет римского набора мозаики: кусочки смальты правильной геометрической формы на гипсовом грунте наносятся на твердое основание. Это было особенно удобно при изготовлении копий живописных произведений.
Набирали мозаику следующим образом: окантованную металлической рамой бетонную плиту покрывали гипсом, и на него через кальку переносили контуры живописного оригинала. По кусочкам, скалывая гипс, заменяли его смальтой, подбирая ее по контуру и цвету живописного оригинала и укрепляя на специальной мастике. Кусочки смальты плотно подгонялись друг к другу, затем мозаику переворачивали, очищали от мастики и заливали цементным раствором. Лицевая поверхность картины шлифовалась, полировалась, швы между смальтой тонировались цветным воском.
Первыми были изготовлены мозаики первого яруса главного иконостаса по оригиналам Т. А. Неффа. Интересны работы «Св. Екатерина» А. Н. Фролова, Э. Линдблата и Ф. Гартунга, а также «Св. Николай» И. С. Шаповалова, М. П. Муравьева и М. И. Щетинина.
Мозаичными копиями заменили иконы второго яруса главного иконостаса, а также «Страсти Господни» и четыре евангелиста.
В мозаиках Исаакиевского собора прекрасно воспроизводятся и холодный блеск металла, и атласные одежды, и живое тепло человеческих рук. Чтобы передать все богатство красок живописи, мозаичисты использовали смальту более 12 000 оттенков цвета.
По технике набора мозаики иконостасов отличаются от работ более позднего времени. Так, «Апостол Петр», предназначенный для барабана купола, выполнен несколько иначе. Его поверхность не заполирована, и расположенные под разными углами кусочки смальты образуют живую неровную поверхность, создают игру света на гранях.
В 1862 году на Всемирной выставке в Лондоне мозаики Исаакиевского собора получили высокую оценку. Специалисты отмечали, что у русских изготовление смальты «доведено до такого совершенства, как нигде в Европе».
Большинство мозаик Исаакиевского собора отличает совершенство технического исполнения.
Подготовлено И. А. Сидневой
Реставрация
Исаакиевский собор был освящен и открыт в 1858 году, но уже в 1870-е годы ему потребовалась реставрация. Большая масса этого здания, разновременность постройки восточной (ринальдиевской) и западной частей храма, а также то, что портики воздвигались раньше стен, привели к неравномерной осадке и деформации отдельных частей сооружения.
Кроме того, начался естественный процесс выветривания мраморной облицовки. Все это потребовало проведения длительных и трудоемких ремонтных и реставрационных работ, которые начались, по существу, еще на завершающем этапе строительства собора в 1840-х годах. Тогда Монферрану пришлось дополнительно укреплять основания колонн портиков и частично заменить мраморную облицовку фасадов.
В дальнейшем подобные работы не прерывались, та или иная часть здания постоянно находилась в лесах.
В 1867 году обнаружили трещины в местах соединений медных листов кровли, в которые просачивалась влага, повреждая кладку стен. В течение двух лет ремонтировали кровлю, была выполнена реставрация медной обшивки стилобата главного купола, а также отремонтированы водосточные трубы.
В начале 1870-х годов выяснилось, что из-за неравномерной осадки портиков их перекрытия стали опираться только на один край колонны. Колонны, в свою очередь, отклонились у основания от вертикали, в них стали появляться трещины.
Под руководством академика Е. А. Сабанеева в 1873 году начинаются работы по выравниванию колонн портиков, определившие начало первой комплексной реставрации храма. Она продолжалась в течение 25 лет. Были устранены основные дефекты конструкции здания, мраморной облицовки и проведена реставрация живописи.
В конце 1870-х годов на крыше собора установили чугунные ходовые мостики, устроили желоба и перила вокруг фонарика. Позже вновь потребовала ремонта кровля собора.
Постепенно начал интенсивно разрушаться мрамор наружной облицовки. Из-за примеси сернистого колчедана он не противостоял атмосферным воздействиям. Вследствие перепадов температуры, снега, дождя, а также последствий неравномерной осадки выпадали куски облицовки, в мраморе появлялись трещины, сколы кромок, каверны, обрушивались части карнизов и модульоны.
В начале XX века в соборе провели частичную реставрацию живописи.

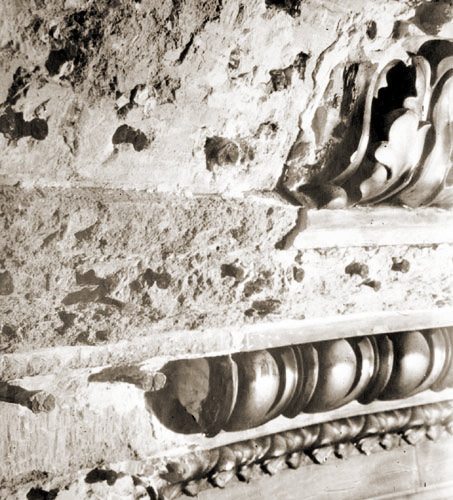

Тяжелым испытанием стала для собора Великая Отечественная война. Несмотря на принятые меры (позолоту куполов покрыли маскировочной краской), он сильно пострадал от бомбежек, артобстрелов, сырости и холода.
Еще больший ущерб был нанесен храму в результате нарушения температурно-влажностного режима. С начала войны здесь не работала отопительная система, снег и дождь проникали внутрь, через пробоины в кровле.

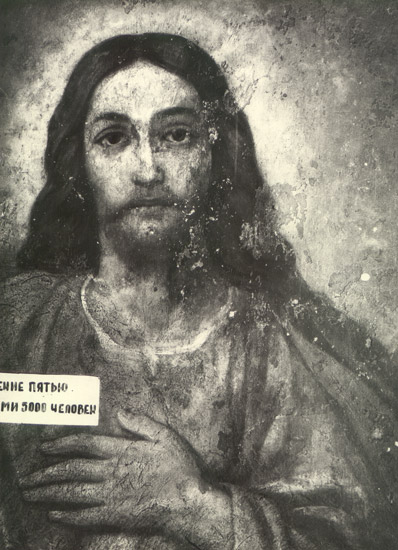

Живопись на стенах и сводах была сильно загрязнена, ее лак потемнел и разлагался, осыпался красочный слой, местами штукатурка отставала от кирпичной кладки. Так, были утрачены некоторые фрагменты «Страшного суда» работы Ф. А. Бруни.
Пострадала наружная мраморная облицовка, утрачена большая часть золоченой лепнины на сводах и карнизах.

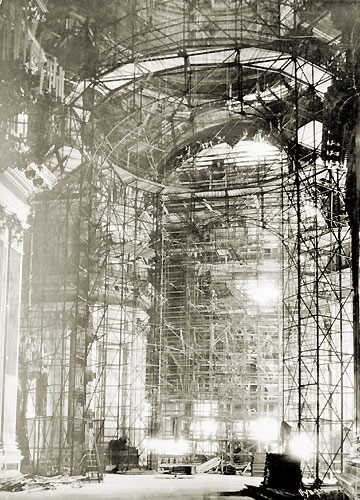

Послевоенная реставрация Исаакиевского собора началась в 1945 году с ремонта инженерных сетей, водопровода и канализации. Заново остеклили окна, отремонтировали кровлю и промыли от защитной краски позолоту куполов.
Уже в 1950-х годах обнаружили, что крепления и металлическая арматура креста главного купола сильно корродированны. В ходе реставрации их очистили, покрыли олифой и окрасили суриком, недостающие части изготовили заново. Крест был очищен от старой позолоты и грязи, отшлифован и покрыт лаком-марданом, после чего на его поверхность нанесли тонкий слой сусального листового золота. Эта работа осложнялась тем, что части креста приходилось разбирать на высоте около 100 м, спускать вниз, реставрировать, снова поднимать наверх и укреплять на свое место.
Главный купол в повторном золочении не нуждался, так как сделанная «через огонь» позолота оказалась достаточно прочной.
С 1947 по 1950 год реставраторы занялись консервацией настенной живописи.
Красочный слой укрепляли составом из пчелиного воска, канифоли, скипидара и спирта. Места его отставания от штукатурки после нанесения укрепляющего состава в горячем состоянии проглаживали через кальку утюгами. Такой способ позволял надежно скрепить красочный слой со штукатуркой и предохранить его от влажности. Поверхностные загрязнения удаляли составом из спирта-ректификата и скипидара.
Эти работы позволили предотвратить дальнейшее разрушение росписей, но консервации подвергалась не вся живопись, а лишь наиболее пострадавшие картины в аттике, алтарях и нишах пилонов.
С 1954 года под руководством Якова Александровича Казакова началась реставрация живописи в центральном нефе, аттике, главном алтаре и приделах. Предварительно была сделана графическая фиксация ее состояния. На схемах, составленных по каждой картине, указано было состояние штукатурного и красочного слоев.

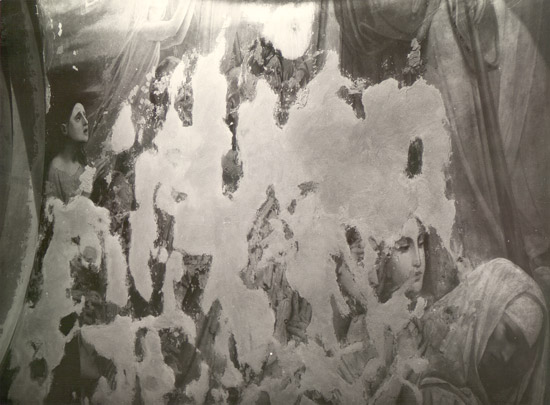

После этого реставраторы занялись укреплением штукатурного слоя картин. Для собора наиболее подходящим оказался способ с применением извести-кипелки.
Раствор молотой негашеной извести с песком и толченым кирпичом вводили под давлением в специально проделанные отверстия в штукатурке. В процессе гашения извести раствор твердел и надежно связывал штукатурку с кирпичной кладкой собора. Кроме того, их подсушивало выделявшееся в процессе гашения извести тепло.
Затем реставраторы при помощи растворителей удаляли с картин грязь и потемневший лак. Утраченные фрагменты воссоздавались заново по архивным документам, фотографиям, авторским картонам и эскизам. После воссоздания утрат и снятия поздних «записей» живопись снова покрывалась лаком.
Плафон находился в лучшем положении, чем многие росписи собора, потому что выполнен был по штукатуре, нанесенной на деревянную опалубку, а не на кирпичную кладку, и поэтому подвергся меньшему воздействию сырости. Утраты его красочного слоя составляли около 15%. Поэтому, несмотря на гигантские размеры картины (816 кв. м) ее реставрацию провели всего за три месяца.
Хуже сохранились мозаики в парусах. Здесь смальта частично отошла от кирпичной кладки, и ее пришлось заново укреплять цементным раствором.
Особенно много хлопот доставила реставрация витража. Это уникальное произведение состоит из 21 рамы, в 13 из которых цветное стекло было выбито. Его заново изготавливали после нескольких экспериментов, проведенных Ленинградским технологическим институтом им. Ленсовета. Стекло оказалось не только многослойным, но и различной толщины, для каждой группы стекол требовалось подобрать различную температуру плавления.
Восстанавливали витраж специалисты Экспериментальных мастерских и кафедры керамики и стекла ЛВХПУ им. В. И. Мухиной под руководством Е. В. Поповой.
Впоследствии выяснилось, что эти работы не отвечали требованиям научной реставрации и скорее носили характер консервации. В то время в Ленинграде просто не было опытных витражистов. При реставрации металлические рамы витража даже не демонтировались. Монтаж витражных стекол производился по вертикали. Нижняя часть картины по характеру росписи, некоторым провалам в тоновом решении отличалась от подлинной композиции. Грубо, штрихами кистью, были исполнены облака (акварельными красками на стекле).
При реставрации витража в 1998 году его полностью демонтировали. Все модули подгонялись по рисунку на стекле, что обеспечило точность композиции. Стекло применялось более толстое, склейка велась на медную фольгу, по примеру мировой практики реставрации старинных витражей.
Для прочности поверхность собранных модулей перед установкой в раму прошпаклевали специальной мастикой. В ходе этих работ уточнили рисунок облаков и плаща Христа, восстановили наружную раму с высокопрочным стеклом. Для ухода за уникальной картиной между рамами установили алюминиевые конструкции с переходными мостиками.
Немало усилий потребовало воссоздание поврежденных лепных орнаментов.
Утраченные фрагменты лепки заново отливали из алебастра и с помощью специальных штырей устанавливали на место, полировали, покрывали лаком-марданом и заново золотили сусальным золотом.
Часть позолоты гальванопластической скульптуры интерьера сохранилась. Особенно прочной она была на деталях, вызолоченных «через огонь». Тем не менее позолота была загрязнена и потускнела. Ее промыли горячей водой с мылом, наиболее загрязненные части очищали составом из нашатырного спирта и аммиака. Так были промыты большие и малые царские врата, паникадила, капители и базы пилястр, скульптуры ангелов в барабане купола. Вновь вызолотили группы «Преображение» и «Вознесение».
Позеленевшие в годы войны рельефы дверей собора покрыли искусственной патиной, предохранительным составом из воска, скипидара и красителей.

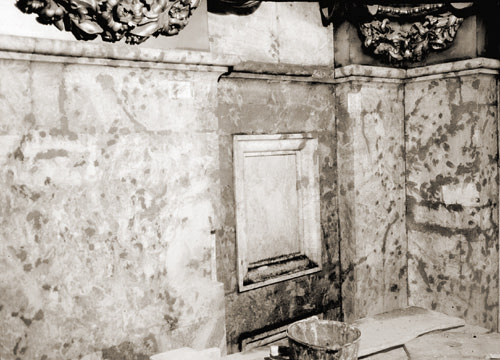

С 1956 по 1963 год восстанавливали внутреннюю мраморную облицовку стен, удаляли «переродившийся» слой мрамора и восполняли утраты вставками. Мрамор был в очень плохом состоянии, почернел и закоптился. От сырости и перепадов температур его поверхность утратила полировку, некоторые блоки выкрошились.
Первый этап комплексной реставрации был завершен в 1963 году. Во время этих работ было сделано геодезическое обследование состояния Исаакиевского собора. Его результаты показали, что обнаруженная в 1929 году неравномерная осадка собора прекратилась.
В конце 1960-х годов обследовали наружную мраморную облицовку и установили, что она нуждается в реставрации. Проводились работы в северо-западной части фасада и колокольни, состояние которых вызывало наибольшие опасения, был заменен ряд мраморных модульонов медными копиями, окрашенными под мрамор.
Общее состояние Исаакиевского собора проверялось в 1987 году. Была зафиксирована равномерная осадка здания на величину до 5 мм.
В настоящее время продолжается комплексная реставрация Исаакиевского собора.
Подготовлено А. В. Головановой
Священные реликвии Исаакиевского собора
Чудотворная икона «Богоматерь Тихвинская»
Икона была родовой, хранилась в одной петербургской семье, переходила по наследству и совершала исцеления. О чудотворной иконе стало известно в городе, и 2 марта 1859 г. она была перенесена в Христо-Рождественскую церковь, а затем в Александро-Невскую лавру. Через три дня ее перевезли в Исаакиевский кафедральный собор, где икона продолжала служить источником исцелений и благодатных утешений.
В мае 1861 г. на икону Богоматери была возложена золотая риза, украшенная драгоценными камнями. Внизу ризы надпись: «Златая риза на икону Тихвинской Богоматери устроена в царствование Благочестивейшего Государя Императора Александра Николаевича, при Митрополите Новгородском и Санкт-Петербургском Исидоре, усердным приношением Боголюбивых дателей, тщанием соборного причта и старосты Г. И. Раудзе, трудами же художника Ф. Верховцева, 1860 г. декабря 22 дня. Золота 84-й пробы 30 ф. 39 золотников».
В 1863 г. чудотворная икона была поставлена в юго-восточной части храма, напротив проповеднической кафедры, в великолепном бронзовом вызолоченном киоте. В 1875 г. перед ней была установлена беломраморная балюстрада с золочеными бронзовыми балясинами и подсвечником, сохранившаяся до наших дней.
После создания в храме антирелигиозного музея в 1930-х годах икона была убрана в запасники.
Реставрационные раскрытия живописного слоя показали, что находящийся в Исаакиевском соборе образ представляет собой точный список XVIII в. с первоначальной, «чудесно явленной» иконы, возвращенной летом 2004 г. в Успенский Тихвинский монастырь.
Иконографический образ Тихвинской Богоматери имеет древнюю историю. Верующие почитают ее как творение евангелиста Луки. Средневековые источники отмечают необычность появления Тихвинской иконы на Северо-западе России, обычно датируемого 1383 годом. В последующие годы храм, в котором находилась эта икона, неоднократно горел, однако святой образ Богоматери оставался невредимым. В 1560 г. при храме был устроен общежительный мужской монастырь.
Позднее с чудотворной иконы Богоматери был снят список, который 17 февраля 1617 г. привезли в деревню Столбово неподалеку от Ладоги. Здесь был заключен мир со шведами.
Возвращение чудотворной иконы воспринимается как знаковое событие, связанное с консолидацией нашего общества, способствующее так же, как и 400 лет назад, поиску самобытного, истинно российского пути для выхода из кризисной ситуации.
